Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
OM4 24C MPO-24LC Fanout Patchcord
Éntrenos en contacto con

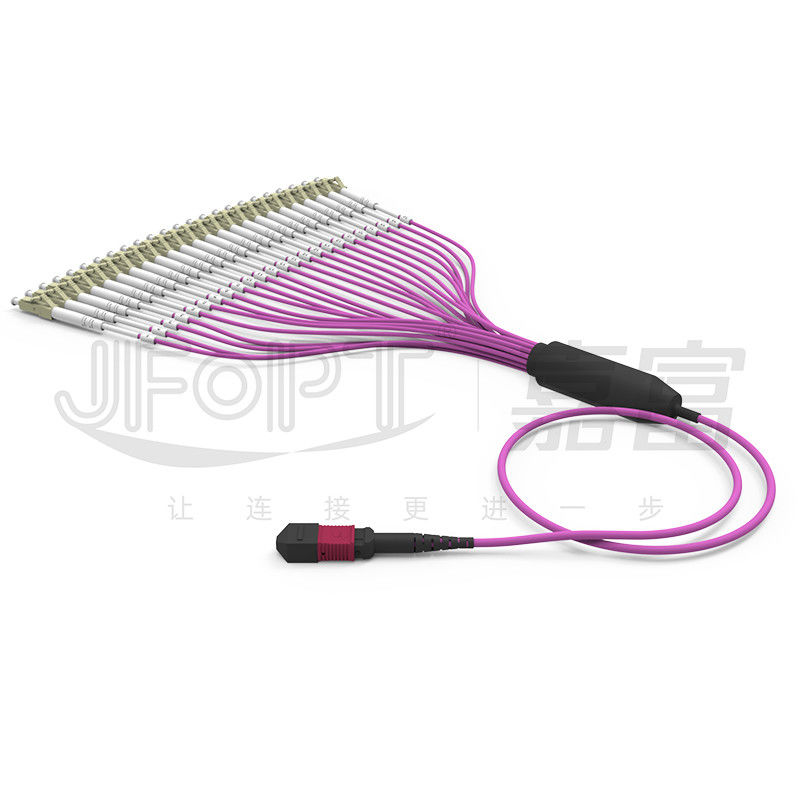

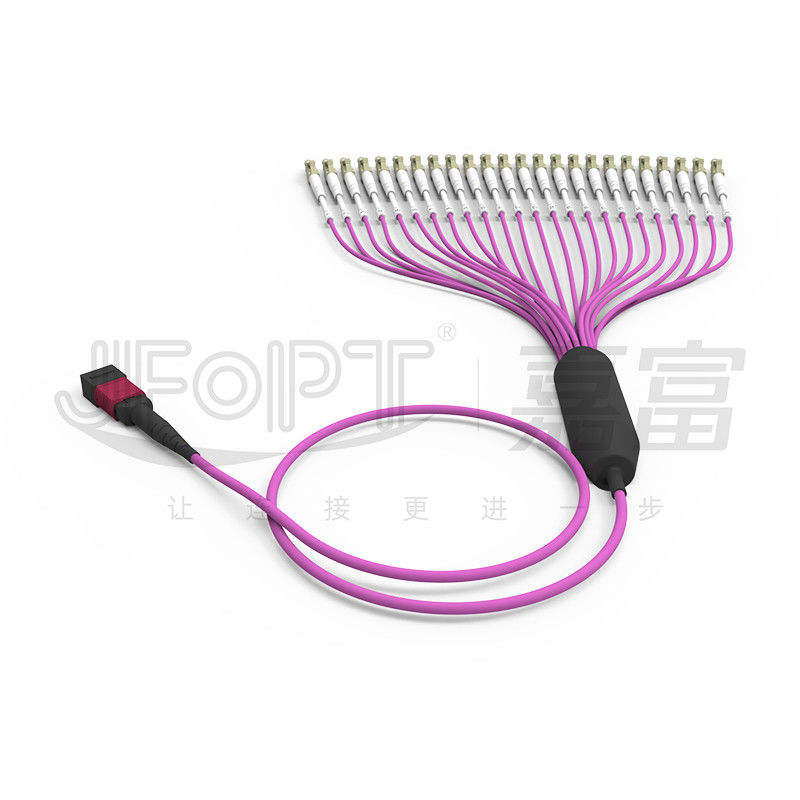

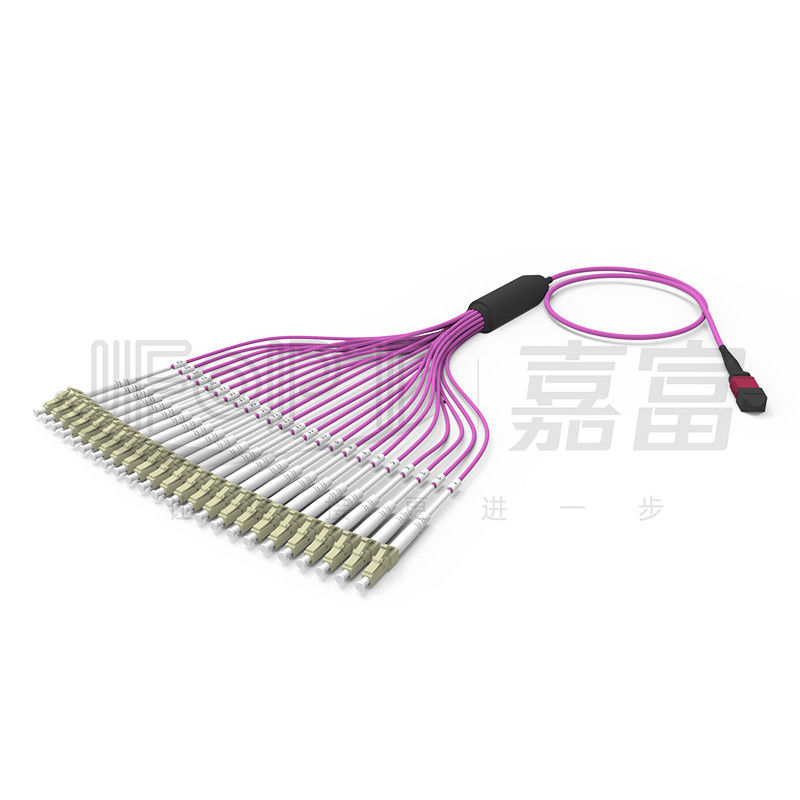

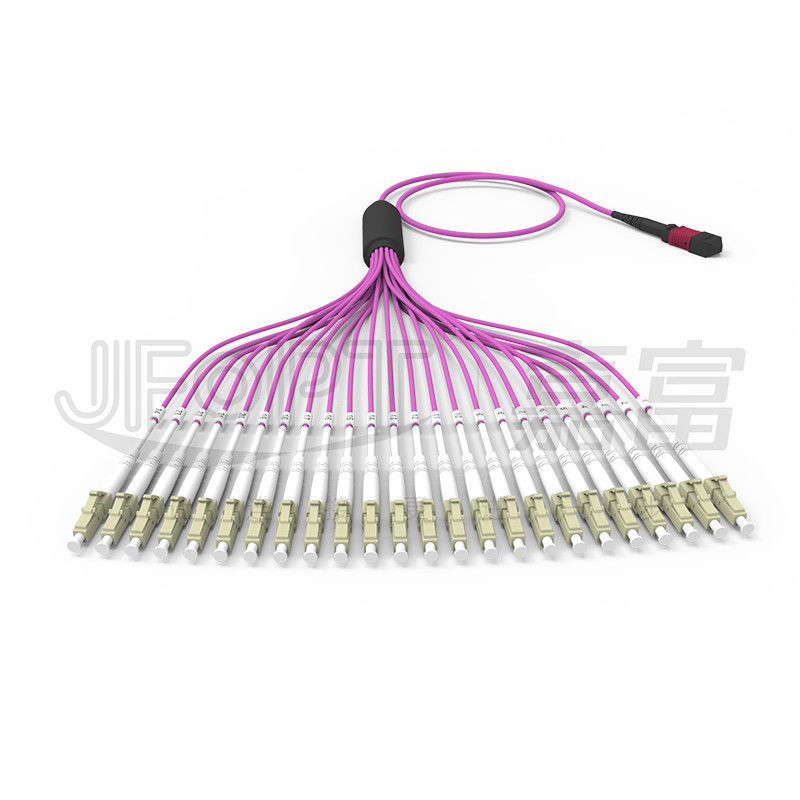

MPO-LC Multimodo OM4 24 núcleos LSZH Cordón de parche de centro de datos de alta densidad
Los cables de parche MPO-LC suelen utilizar minicables de 3 mm o cables ópticos planos de 2,5 * 5 mm para lograr un cableado de alta densidad.incluidas las opciones importadas y nacionalesEl cable óptico contiene hilos de aramida de alta resistencia y ignición para mejorar la resistencia a la tracción y la seguridad del cableado.Tanto los conectores como los cables ópticos pueden fabricarse de acuerdo con las normas internacionales para una rápida identificación durante la instalación y el mantenimiento posterior..
* Características
|
①Conector único con 24 núcleos, que permite una instalación rápida y de alta densidad
|
②Se pueden seleccionar varios niveles de retardante de llama
|
|
|
|
③MT duración del ciclo de enchufe y descarga no inferior a 500 veces
|
④Las opciones de pérdida baja y pérdida estándar están disponibles.
|
|
|
|
5 Las longitudes de las ramas pueden ser personalizadas para las longitudes de ventilación o iguales |
- |
|
|
- |
* Aplicaciones
1.Cableado de red del centro de datos.
2Sistemas de comunicación óptica de.40G/100G, módulos ópticos QSFP.
3Sistemas de comunicación de fibra óptica, redes de televisión por cable, redes de telecomunicaciones.
4Las redes de área local (LAN), las redes de área amplia (WAN), FTTx.

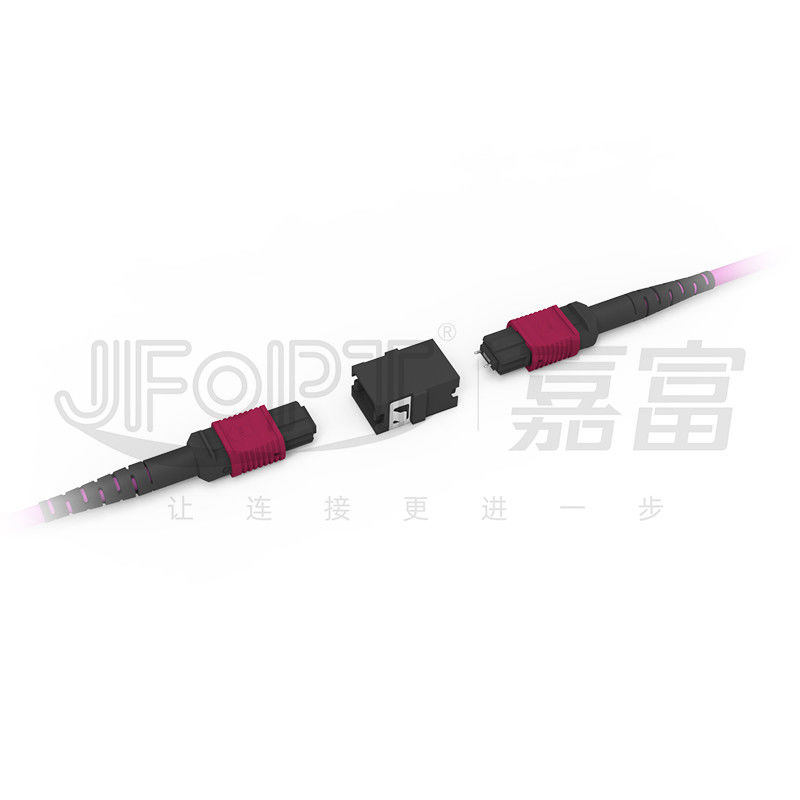

* Parámetros del conector MPO
|
Tipo de conector |
Pérdida de inserción |
Pérdida de retorno |
|||
|
Típico |
El número máximo |
||||
|
Conector MPO |
Norma SM |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM Bajas pérdidas |
0.1 dB |
0.35 dB |
|||
|
Estándar MM |
0.2 dB |
0.6dB |
PC≥ 25 dB |
||
|
MM Baja pérdida |
0.1 dB |
0.35 dB |
|||
|
Hombre/Mujer |
Hombre: con pin, Mujer: sin pin |
||||
* Parámetros del conector LC
|
Características del conector |
Tipo de conector |
LC |
|||
|
Tipo de cara final |
Las condiciones de las pruebas de ensayo deberán ser las siguientes: |
||||
|
Tipo de herradura |
Ferrules cerámicos de zirconio de grado A |
||||
|
Color de la carcasa del conector |
El contenido de la sustancia utilizada en el producto debe ser igual o superior a la cantidad total de la sustancia utilizada. |
||||
|
Pérdida de inserción |
Se aplican las siguientes medidas: |
||||
|
Pérdida de retorno |
Se aplicarán las siguientes medidas: |
||||
|
Repetibilidad |
≤ 0,2 dB |
||||
|
Intercambiabilidad |
≤ 0,2 dB |
||||
* Parámetros geométricos 3D (opcional)
|
Las partidas |
- ¿ Qué es? |
En el minuto. |
||
|
Radio de curvatura (mm) |
X. |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X. |
0.15 |
- No hay nada.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- No hay nada.2 |
||
|
Radius de curvatura del núcleo óptico (mm) |
- |
1 |
||
|
Altura de la fibra (nm) |
3500 |
1000 |
||
|
Diferencia de altura de las fibras adyacentes (nm) |
500 |
No incluido |
||
|
Se aplicarán las siguientes medidas: |
300 |
No incluido |
||
*Parámetros del cable
|
Proyecto |
Parámetros |
|||
|
Tipo de fibra |
Opcional: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
Número de fibras |
Opcional: el 8/12/16/24 |
|||
|
Miembro de la fuerza |
Los demás: |
|||
|
Material de la chaqueta exterior |
Opcional: LSZH / PVC / TPU |
|||
|
Diámetro de la chaqueta exterior |
3.0 mm |
|||
|
Color de la chaqueta |
Amarillo / Naranja / Aqua / Magenta / Personalizado |
|||
|
Resistencia a la tracción (a largo plazo) |
No más de 80 N |
|||
|
Resistencia a la tracción (a corto plazo) |
150N |
|||
|
Resistencia al aplastamiento (a largo plazo) |
100 N/cm |
|||
|
Resistencia al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius de flexión mínimo (dinámico) |
20D |
|||
|
Radius de flexión mínimo (estático) |
10D |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Facultativo: OFN / OFNR / OFNP |
|||

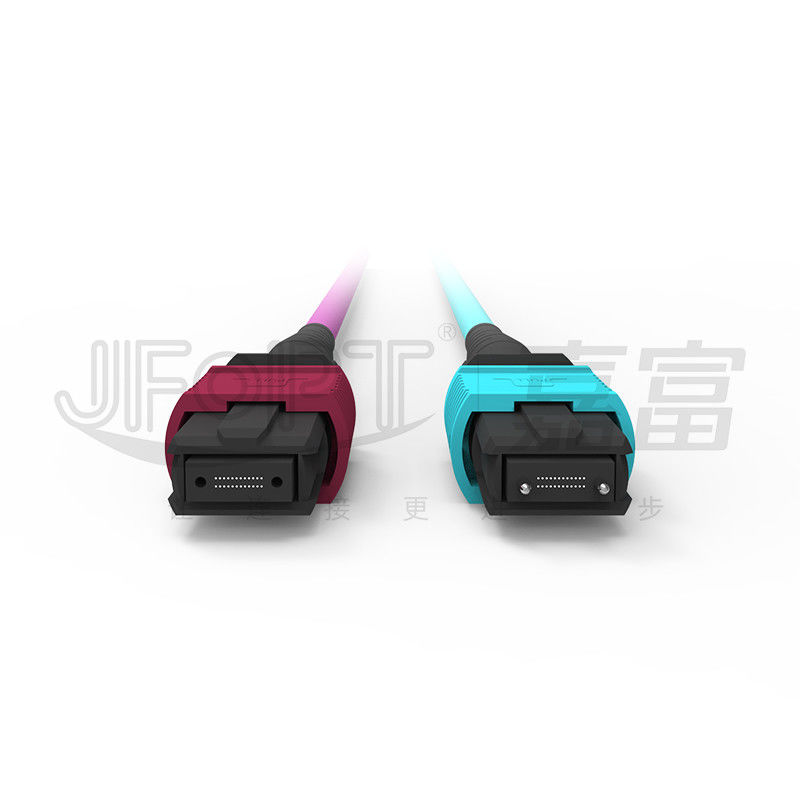

* Selección del color de la carcasa del conector
|
Conector MPO |
||||
|
En el caso de los |
El verde |
Amarillo |
||
|
Número de color de referencia PANTONE 2270C |
Número de color de referencia PANTONE 100C |
|||
|
|
|
|||
|
En el caso de los |
El color beige |
Agua |
||
|
Número de color de referencia PANTONE 7534C |
Número de color de referencia PANTONE 2226C |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Número de color de referencia PANTONE 7641C |
||||
|
|
||||
* Fanout Opciones
|
|
|
|
Estructura del cable principal |
|
|
|
|
|
Fanout con las mismas longitudes |
Fanout con longitudes desiguales |
|
|
|
|
Fanout 0.9 mm rama |
|
|
|
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
|
* Selección de polaridad
|
|
* Embalaje del producto
|
|
|
|
Bolsas antiestáticas engrosadas |
Envases de cartón |
* Fuerza de la fábrica
|
Profesionalidad: JFOPT se ha centrado en la producción de saltadores MPO durante más de 10 años, con experiencia profesional y un conjunto completo de equipos de primer nivel (SUMIX/JRG/OPTOTEST),puede producir saltadores MPO de alta calidad y alto rendimiento. |
|
||||
|
Capacidad de producción: JFOPT cuenta con 5 líneas y equipos de producción de MPO, lo que permite una producción rápida y eficiente de un gran número de saltadores MPO para satisfacer las demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT dispone de estrictas medidas de control de calidad, incluida la inspección final de la fábrica y las pruebas al 100%, utilizando equipos de prueba profesionales para garantizar un rendimiento de transmisión estable. |
|
||||
|
Estandarización JFOPT aplica estrictas medidas de control de calidad, incluidas pruebas y monitoreo de calidad profesionales en todas las etapas, desde la adquisición de materias primas hasta los procesos de producción.Llevamos a cabo un 100% de pruebas de interferencia 3D, pruebas de pérdida de inserción e inspección de la cara final para garantizar la calidad del producto. |
|
||||
|
Innovación tecnológica: JFOPT pone énfasis en la innovación tecnológica y cuenta con un equipo profesional de I+D que desarrolla continuamente saltadores MPO más avanzados y de mayor rendimiento. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, las recomendaciones de productos y las reparaciones posteriores a la venta.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué cuestiones deben tenerse en cuenta al personalizar los saltadores MPO?
Longitud del saltador / Material del cable / Tipo de fibra y número de fibras / MPO Hombre o mujer / Normas de pérdida de inserción / Requisitos de color / Etiquetas y solicitudes de personalización.
2¿Cómo aseguramos parámetros estables para nuestros saltadores MPO?
Los saltadores MPO de JFOPT se someten a pruebas de interferómetro 3D al 100% y pruebas IL&RL al 100%, lo que garantiza parámetros estables.
3¿Cuál es nuestro plazo de entrega?
Tenemos una capacidad de producción mensual de más de 30,000 conectores MPO, lo que garantiza una entrega rápida.
4¿Qué otros productos relacionados con MPO ofrecemos?
Además de los saltadores de MPO, también producimos loopbacks de MPO, atenuadores de MPO, adaptadores de MPO masculino a femenino, saltadores MT y otros productos relacionados con MPO.
