Lugar de origen:
China.
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MTP 8/12/24 Núcleos de vista atrás
Éntrenos en contacto con

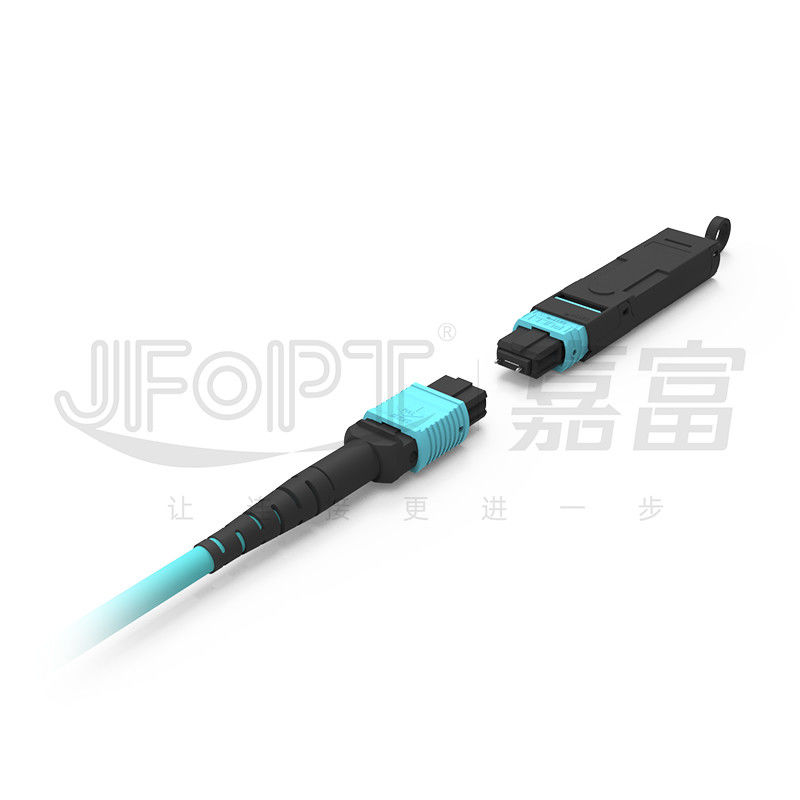

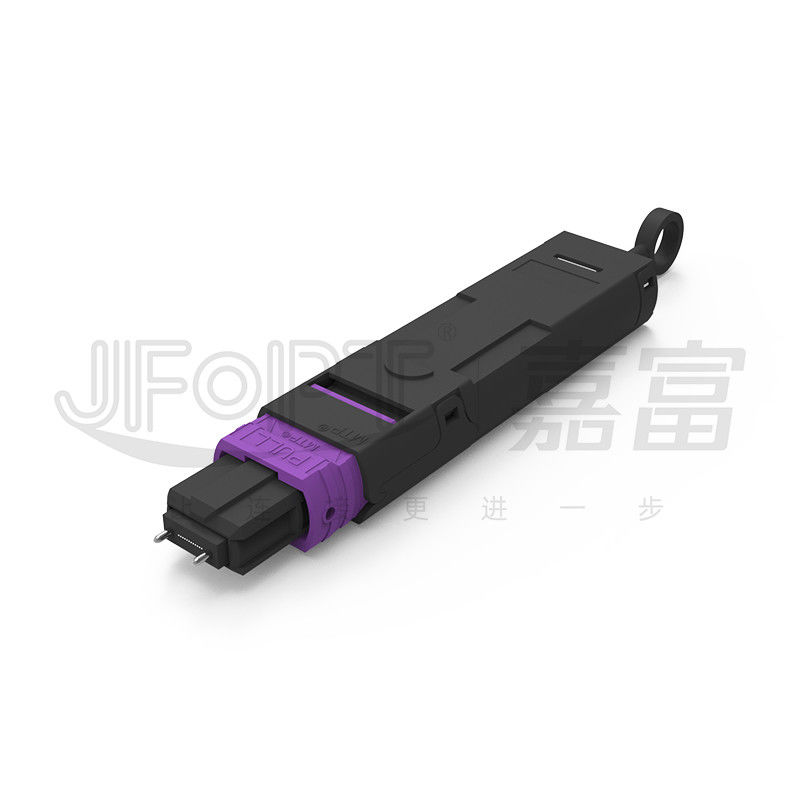

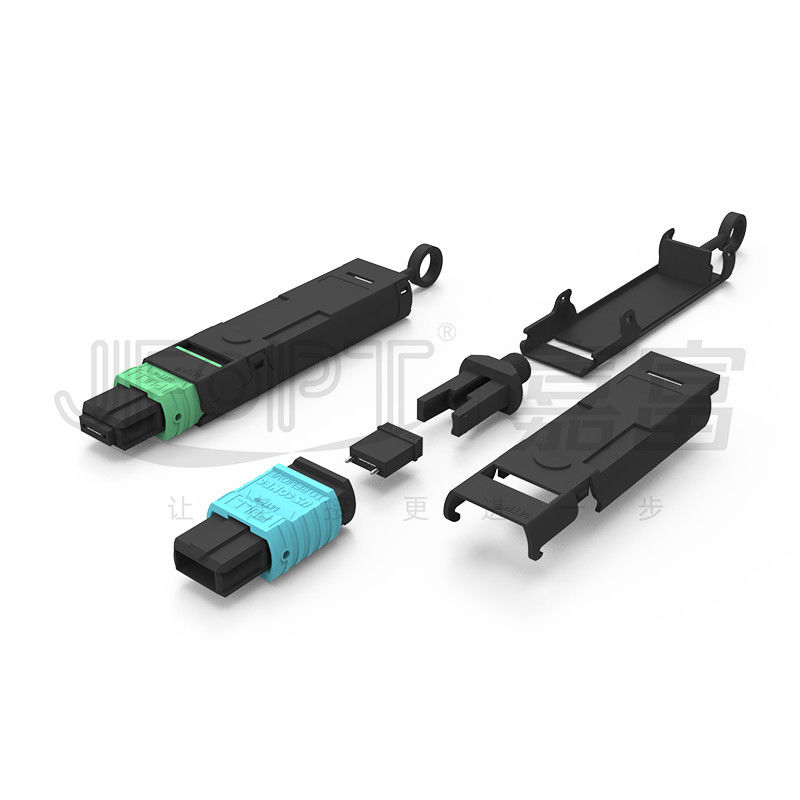

MTP 8 núcleos/12 núcleos/24 núcleos de módulo óptico de prueba
El MTP Fiber Loopback de JFOPT se utiliza ampliamente en entornos de prueba de comunicación de red 40/100G. Se utiliza para probar la retroalimentación de la señal en sistemas o sistemas de red,que permite la identificación de diversas anomalías potenciales mediante la señal de retroalimentaciónEsto facilita pruebas efectivas de la red. JFOPT emplea conectores MTP estándar y ferrules de alta calidad para garantizar la precisión de la alineación de fibra.es compatible con adaptadores MTP de otras marcas, ofreciendo versatilidad en su uso.
* Características del producto
|
①Compatible con adaptadores de otras marcas para una mejor compatibilidad |
②Cada bucle está equipado con una tapa de polvo para evitar eficazmente el polvo |
||||
|
|
|
||||
|
③La fibra está protegida por una robusta carcasa exterior para evitar que se doble y se aplaste |
④Exquisita mano de obra, se somete a pruebas de fábrica para garantizar productos impecables y sin daños |
||||
|
|
|
||||
* Aplicaciones
1.Debugging del sistema óptico
2.Solución de problemas de fallas de fibra
3Centros de datos de alta densidad
* Parámetros del conector MTP
|
Tipo de conector |
Pérdida de inserción |
Pérdida de retorno |
|||
|
Típico |
El número máximo |
||||
|
Conector MTP |
Norma SM |
0.25 dB |
0.5 dB |
APC ≥ 60 dB |
|
|
SM Bajas pérdidas |
0.12 dB |
0.25 dB |
|||
|
Estándar MM |
0.2 dB |
0.45 dB |
PC≥ 25 dB |
||
|
MM Baja pérdida |
0.12 dB |
0.25 dB |
|||
|
Hombre / Mujer |
Hombre: con Pin, Mujer: sin Pin |
||||
* Parámetros geométricos 3D
|
Las partidas |
- ¿ Qué es? |
- ¿ Qué? |
||
|
Radio de curvatura (mm) |
X. |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X. |
0.15 |
- No hay nada.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- No hay nada.2 |
||
|
Radius de curvatura del núcleo óptico (mm) |
- |
1 |
||
|
Altura de la fibra (nm) |
3500 |
1000 |
||
|
Diferencia de altura de las fibras adyacentes (nm) |
500 |
No incluido |
||
|
Se aplicarán las siguientes medidas: |
300 |
No incluido |
||
* MT Opciones de la ferruleta
|
Modo de fibra |
Desempeño |
Número de fibras |
||
|
En el caso de los |
SM estándar |
4 canales ((12 fibras) |
||
|
6 canales ((12 fibras) |
||||
|
8 canales ((16 fibras) |
||||
|
12 canales ((24 fibras) |
||||
|
El número de unidades de producción |
4 canales ((12 fibras) |
|||
|
6 canales ((12 fibras) |
||||
|
12 canales ((24 fibras) |
||||
|
En el caso de los |
SM estándar |
4 canales ((12 fibras) |
||
|
6 canales ((12 fibras) |
||||
|
8 canales ((16 fibras) |
||||
|
12 canales ((24 fibras) |
||||
|
En el caso de las empresas de servicios de telecomunicaciones |
4 canales ((12 fibras) |
|||
|
6 canales ((12 fibras) |
||||
|
8 canales ((16 fibras) |
||||
|
12 canales ((24 fibras) |
||||

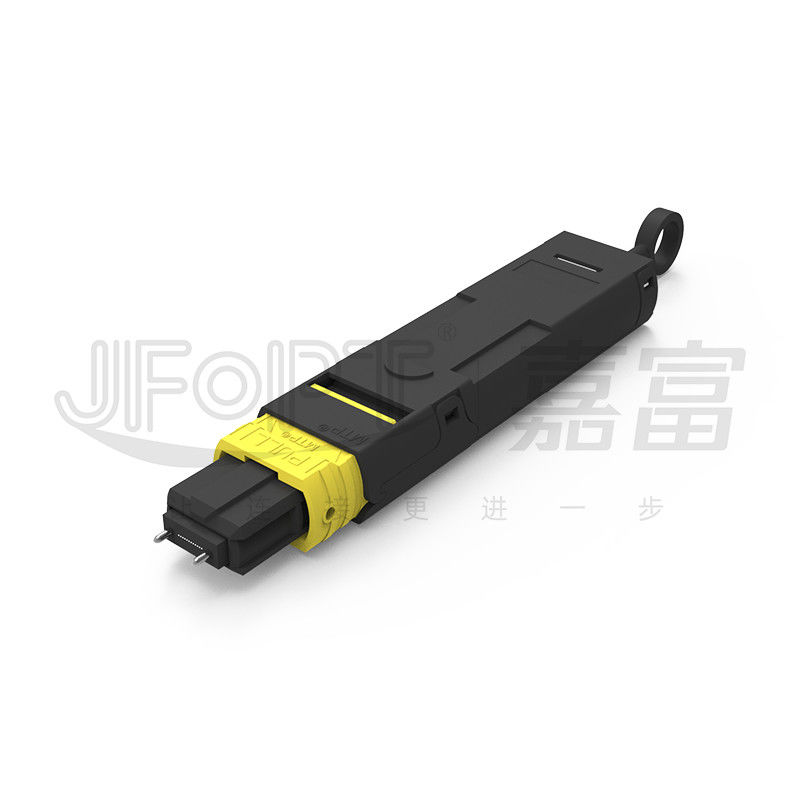

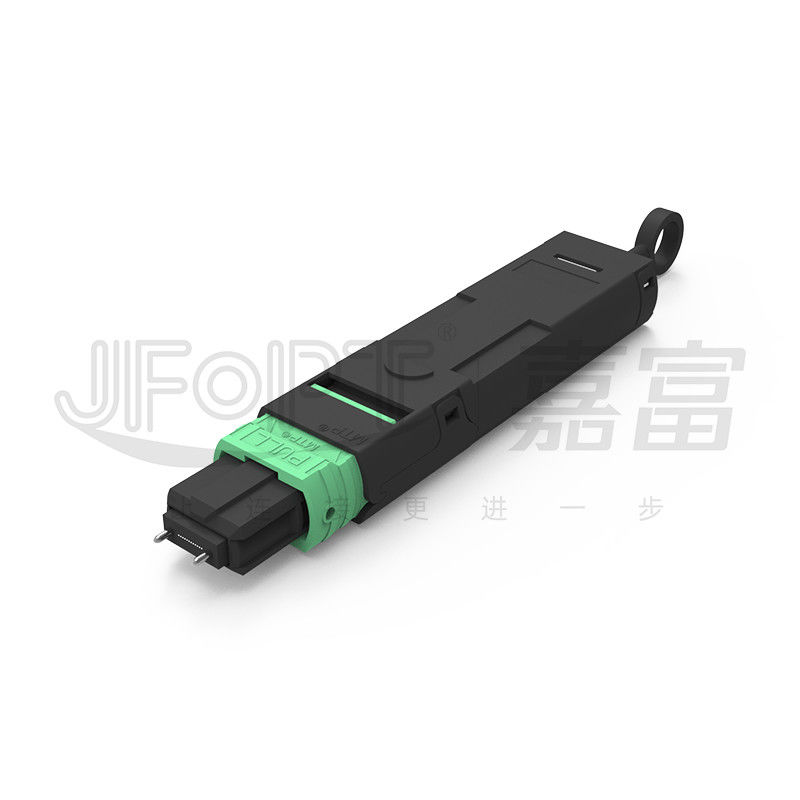

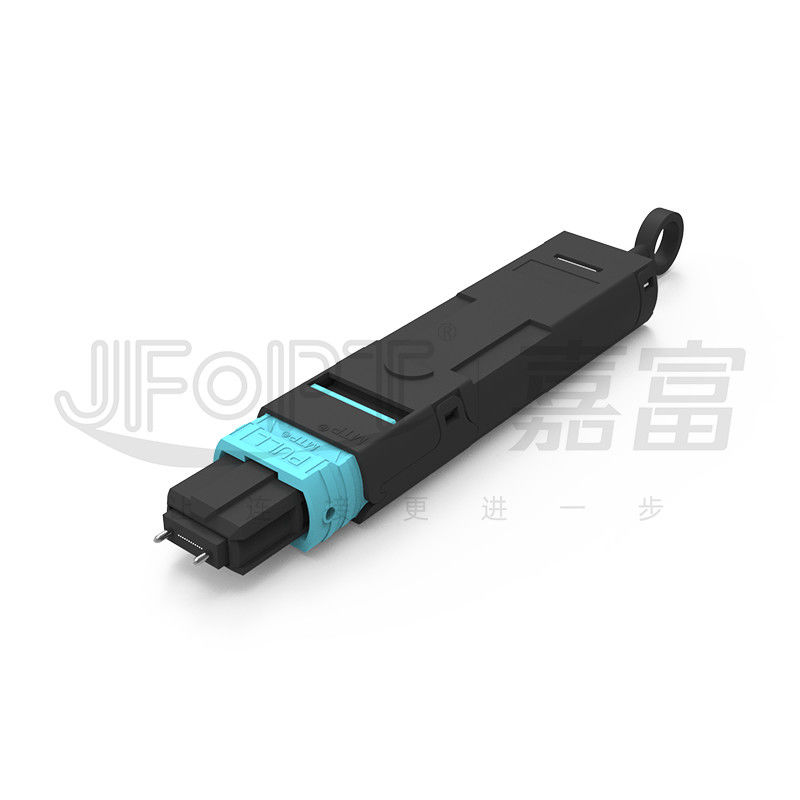

* CSelección del color de la carcasa
|
Conector MTP |
||||
|
En el caso de los |
El verde |
Amarillo |
||
|
Color de referencia: PANTONE 346C |
Color de referencia: PANTONE 106C |
|||
|
|
|
|||
|
En el caso de los |
El color beige |
Negro |
||
|
Color de referencia: PANTONE 7534U |
Color de referencia: PANTONE Negro 6C |
|||
|
|
|
|||
|
Agua |
Heather Violeta |
|||
|
Color de referencia: PANTONE 310C |
Color de referencia: PANTONE 1905C |
|||
|
|
|
|||
|
Munsell Violeta |
El color de las flores |
|||
|
Color de referencia: PANTONE 2587C |
Color de referencia: PANTONE 208C |
|||
|
|
|
|||
|
El verde de lima |
- |
|||
|
Color de referencia: PANTONE 375C |
||||
|
|
||||
*Selección de polaridad
|
24F Cordón de parche |
||||
|
|
* Embalaje del producto
|
|
|
|
Bolsas antiestáticas engrosadas |
Envases reforzados |
* Fuerza de la fábrica
|
Especialización: Con más de 10 años de enfoque en saltadores MTP, JFOPT cuenta con experiencia profesional y un conjunto completo de equipos de primer nivel (SUMIX/JRG/OPTOTEST),que permite la producción de saltadores MTP de alta calidad y alto rendimiento. |
|
||||
|
Capacidad de producción: JFOPT dispone de 5 líneas de producción y equipos de MTP para producir una gran cantidad de saltadores MTP de manera rápida y eficiente para satisfacer las demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT aplica estrictas medidas de control de calidad en todas las etapas, desde la adquisición de materias primas hasta los procesos de producción, con inspección y seguimiento profesionales de la calidad.Llevamos a cabo 100% de pruebas de interferómetro 3D / pruebas IL & RL / inspección final para garantizar la calidad del producto. |
|
||||
|
Estandarización JFOPT puede personalizar y cumplir estrictamente con los estándares de producción de saltadores MTP de acuerdo con los requisitos del cliente, asegurando la consistencia y la estabilidad del rendimiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT hace hincapié en la innovación tecnológica y tiene un equipo profesional de I + D dedicado al desarrollo de saltadores MTP más avanzados y de mayor rendimiento. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, las recomendaciones de productos y el mantenimiento postventa.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué se debe tener en cuenta al personalizar un adaptador MTP?
Tipo y número de fibras / Género del conector / Secuencia de alambre / Estándar de pérdida de inserción / Color / Etiquetado y otros requisitos de personalización.
2¿Cómo aseguramos la estabilidad de nuestros parámetros del adaptador MTP?
Los saltadores MTP de JFOPT se someten a pruebas de interferencia 3D al 100% y pruebas de pérdida de inserción al 100% para garantizar la estabilidad de los parámetros.
3¿Cuál es nuestro plazo de entrega?
Podemos producir más de 30.000 conectores MTP por mes, asegurando la entrega rápida de sus pedidos.
