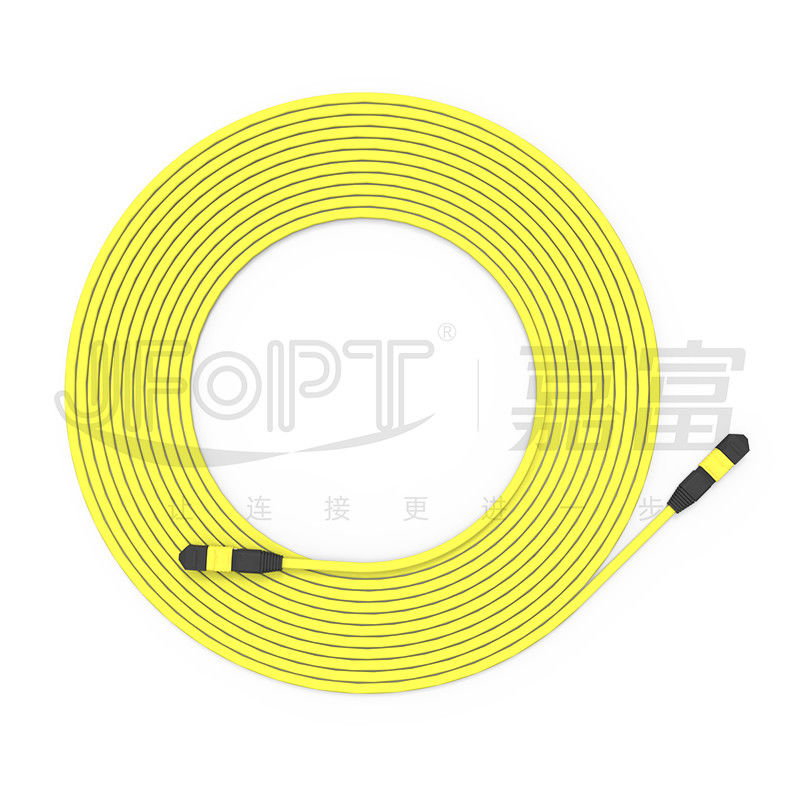

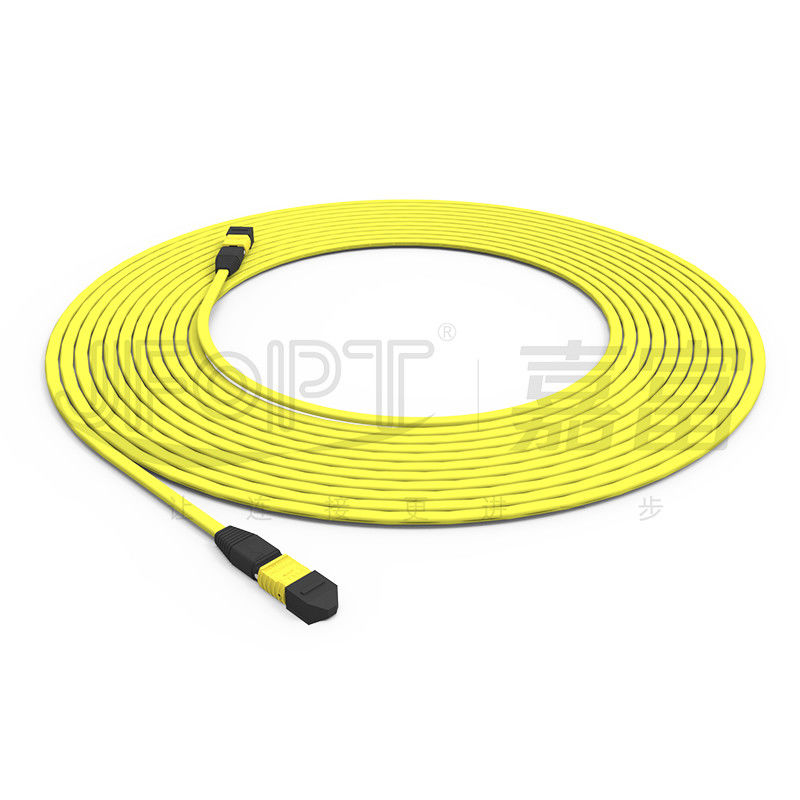

MTP-MTP 12 núcleos de modo único 9/125 G657A1/A2 tipo de cinta de cable de tronco
El cable de tronco MTP se puede seleccionar en función del entorno de aplicación, con cable de cinta o mini cable redondo.y la cubierta de PVC o LSZH se puede elegir para cumplir con diferentes requisitos de seguridad contra incendios de acuerdo con el presupuesto y el medio ambienteLas fibras ópticas incorporadas, que son componentes clave, provienen de marcas conocidas como YOFC y Corning y presentan una excelente resistencia a la flexión.garantizar una transmisión de datos estable incluso cuando esté instalada en un espacio limitado.
* Características
|
①Pequeño en tamaño y ligero |
②Un solo cable con 12 núcleos, alta densidad |
||||
|
|
|
||||
|
③Las caras finales de APC pulidas para reducir las pérdidas |
④Varias opciones disponibles, incluidos 16 núcleos, 24 núcleos, además de la versión de 12 núcleos |
||||
|
|
|
||||
* Aplicaciones
1.Redes de acceso de fibra.
2- Transmisión de datos por fibra.
3Los sistemas de comunicación de fibra, las redes de televisión por cable, las redes de telecomunicaciones.
4Las redes de área local (LAN), las redes de área amplia (WAN), FTTx.
* Parámetros del conector MTP
|
Tipo de conector |
Pérdida de inserción |
Pérdida de retorno |
|||
|
Típico |
El número máximo |
||||
|
Conector MTP |
Norma SM |
0.25 dB |
0.5 dB |
APC ≥ 60 dB |
|
|
SM Bajas pérdidas |
0.12 dB |
0.25 dB |
|||
|
Estándar MM |
0.2 dB |
0.45 dB |
PC≥ 25 dB |
||
|
MM Baja pérdida |
0.12 dB |
0.25 dB |
|||
|
Hombre / Mujer |
Hombre: con Pin, Mujer: sin Pin |
||||
* Parámetros del cable
|
Las partidas |
Parámetros |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
Opcional el 8/12/16/24 |
|||
|
Miembro de la fuerza |
Los demás: |
|||
|
Material de la chaqueta exterior |
Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Diámetro de la chaqueta exterior |
3.0 mm |
|||
|
Color de la chaqueta |
Personalización |
|||
|
Resistencia a la tracción (a largo plazo) |
No más de 80 N |
|||
|
Resistencia a la tracción (a corto plazo) |
150N |
|||
|
Resistencia al aplastamiento (a largo plazo) |
100 N/cm |
|||
|
Resistencia al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius de flexión mínimo (dinámico) |
20D |
|||
|
Radius de flexión mínimo (estático) |
10D |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
|
Las partidas |
Parámetros |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
2 ~ 12 núcleos |
|||
|
Miembro de la fuerza |
Los demás: |
|||
|
Material de la chaqueta exterior |
Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Diámetro de la chaqueta exterior |
2.5x5.0 mm |
|||
|
Color de la chaqueta |
Amarillo / Naranja / Verde / Violeta Heather / Personalización |
|||
|
Resistencia a la tracción (a largo plazo) |
100N |
|||
|
Resistencia a la tracción (a corto plazo) |
200N |
|||
|
Resistencia al aplastamiento (a largo plazo) |
200 N/cm |
|||
|
Resistencia al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius de flexión mínimo (dinámico) |
50 mm |
|||
|
Radius de flexión mínimo (estático) |
30 mm |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
* Parámetros geométricos 3D
|
Las partidas |
- ¿ Qué es? |
- ¿ Qué? |
||
|
Radio de curvatura (mm) |
X. |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X. |
0.15 |
- No hay nada.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- No hay nada.2 |
||
|
Radius de curvatura del núcleo óptico (mm) |
- |
1 |
||
|
Altura de la fibra (nm) |
3500 |
1000 |
||
|
Diferencia de altura de las fibras adyacentes (nm) |
500 |
No incluido |
||
|
Se aplicarán las siguientes medidas: |
300 |
No incluido |
||
*Selección del color de la carcasa del conector
|
Conector MTP |
||||
|
En el caso de los |
El verde |
Amarillo |
||
|
Número de color de referencia PANTONE 346C |
Número de color de referencia PANTONE 106C |
|||
|
|
|
|||
|
En el caso de los |
El color beige |
Negro |
||
|
Número de color de referencia PANTONE 7534U |
Número de color de referencia PANTONE Negro 6C |
|||
|
|
|
|||
|
Agua |
Heather Violeta |
|||
|
Número de color de referencia PANTONE 310C |
Número de color de referencia PANTONE 1905C |
|||
|
|
|
|||
|
Violeta |
El color de las flores |
|||
|
Número de color de referencia PANTONE 2587C |
Número de color de referencia PANTONE 208C |
|||
|
|
|
|||
|
El verde de lima |
|
|||
|
Número de color de referencia PANTONE 375C |
||||
|
|
||||
* Selección de arranque del conector
|
Tipo de arranque de MTP |
||||
|
El tipo |
Especificación |
OD del cable aplicable |
Imagen |
Dibujos |
|
Botas redondas |
2.0 botella L=33,2 mm |
2.0 |
|
|
|
3.0 botella L=33,2 mm |
2.5/3.0 |
|
|
|
|
3.0 botella L=16 mm |
3.0 |
|
|
|
|
3.0 botín flexible L= 33,6 mm |
3.0 |
|
|
|
|
3.6 botella L=33,2 mm |
3.6 |
|
|
|
|
3.6 botella L= 16 mm |
3.6 |
|
|
|
|
3.6 Botín flexionado L= 33,6 mm |
3.6 |
|
|
|
|
4.5 botella L=33,2 mm |
4.0/4.5 |
|
|
|
|
5.5 botella L = 33,2 mm |
5.0/5.5 |
|
|
|
|
Cable de botella de cinta |
3.0*6.0 botella L=33.2 mm |
3.0 por 6.0 |
|
|
|
2.5*5.0 botella L= 21.3 mm |
2.5 por 5.0 |
|
|
|
|
Botas de fibra de cinta desnudas |
Botas de fibra de cinta desnuda L=19 mm |
Fibra de cinta desnuda |
|
|
|
Push-pull de la pestaña |
Universal para todas las botas |
El uso universal |
|
|
*Selección de polaridad
|
|
* Embalaje del producto
|
|
|
|
Bolsas antiestáticas engrosadas |
Envases de cartón |
* Fuerza de la fábrica
|
Especialización: JFOPT se ha centrado en la producción de saltadores de fibra durante más de 20 años y posee técnicas de fabricación profesionales para producir saltadores de fibra de alta calidad y alto rendimiento. |
|
||||
|
Capacidad de producción: JFOPT dispone de 5 líneas y equipos de producción, lo que permite una producción rápida y eficiente de una gran cantidad de saltadores de fibra para satisfacer las demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT aplica estrictas medidas de control de calidad, incluidas inspecciones profesionales de calidad y monitoreo en todas las etapas, desde la adquisición de materias primas hasta los procesos de producción.Se realizarán ensayos de pérdida de inserción e inspección de la cara final para garantizar la calidad del producto.. |
|
||||
|
Estandarización JFOPT puede desarrollar y cumplir estrictamente con los estándares de producción de saltadores de fibra de acuerdo con los requisitos del cliente, asegurando la consistencia y la estabilidad de rendimiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT hace hincapié en la innovación tecnológica y cuenta con un equipo profesional de I + D dedicado al desarrollo de saltadores de fibra más avanzados y de alto rendimiento. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, las recomendaciones de productos y el mantenimiento postventa.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué se debe tener en cuenta al personalizar los saltadores MTP?
Largura del saltador MTP / Material del cable / Tipo de fibra y número de núcleos / Género del conector (hombre/mujer) / Especificaciones de pérdida de inserción / Preferencias de color / Requisitos de etiquetado y personalización.
2¿Cómo aseguramos la estabilidad de nuestros saltadores MTP?
Los saltadores MTP de JFOPT se someten a pruebas de interferencia 3D al 100% y pruebas de pérdida de inserción al 100% para garantizar la estabilidad de los parámetros.
3¿Nuestro tiempo de entrega?
Tenemos una capacidad de producción mensual de más de 30,000 conectores MTP, asegurando la entrega rápida de sus pedidos.
4¿Qué otros productos derivados de MTP ofrecemos?
También fabricamos loopbacks de MTP, atenuadores de MTP, cambiadores de género de MTP y saltadores de MTP, entre otros productos relacionados con MTP.
