Lugar de origen:
China.
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
LC/U-LC/U 12-96C SM Pullingeye PatchCord
Éntrenos en contacto con

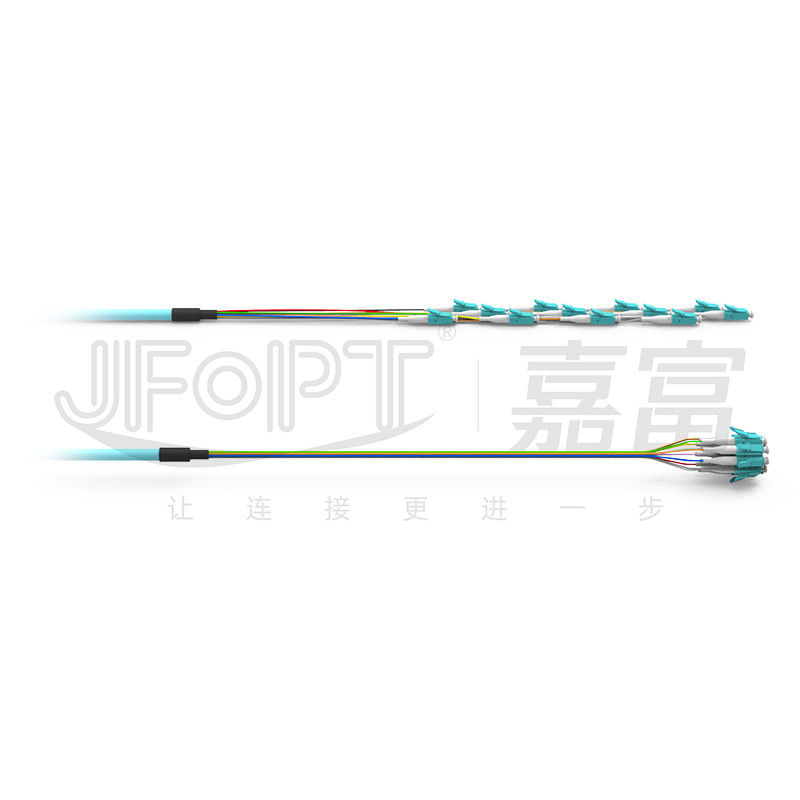

LC/UPC-LC/UPC cordón de parche 12-96 núcleos G652D/G657A1/G657A2 con amortiguador ajustado con kit de extracción de ojos
Los cordones de parche pre-terminados LC-LC con kit de tirón del ojo se fabrican con un kit de tirón del ojo en el punto de ramificación, basados en un cordón de parche de ramificación multicore,que permite tirar y arrastrar directamente el cable del parche durante la construcciónEl kit de pulso puede ser compatible con varios tipos de cables de parche de columna vertebral, tales como cables ópticos agrupados, mini cables ópticos, cables ópticos blindados de varios núcleos,Cables ópticos de larga distanciaSi se utiliza un cable óptico agrupado como columna vertebral, la fibra interna de 0.9 con amortiguador apretado generalmente se puede terminar directamente,o puede ser terminado utilizando una unidad de ramificación y estructura de conductos para crear una rama con un 2.0/3.0 diámetro exterior.
Todos los cables de parche preterminados LC-LC producidos por JFOPT utilizan ferrules cerámicos de grado triple "A" y cableado de fibra óptica de alta calidad para garantizar la transmisión de la señal y la durabilidad a largo plazo.Además, JFOPT tiene un equipo técnico profesional que puede personalizar varias estructuras de tracción, estructuras de ramas y estructuras de cables para adaptarse a diferentes escenarios de construcción.
* Características
| 1CTCC Ferrulas cerámicas de grado triple A | 2Utilización de núcleos de fibra de alta calidad de CORNING/YOFC |
 |
|
| 3Múltiples opciones para las estructuras de tracción del cable de parche de fibra óptica | 4Conjunto personalizado de extracción de ojos para una mejor compatibilidad y estabilidad |
|
|
*Aplicaciones
1.Redes de acceso de fibra
2Transmisión de datos por fibra
3Sistemas de comunicación de fibra, redes de televisión por cable, redes de telecomunicaciones
4Las redes de área local (LAN), las redes de área amplia (WAN), FTTx
* Parámetros del conector
|
Tipo de conector |
Las condiciones de los certificados de conformidad con el artículo 4, apartado 1, del Reglamento (UE) n.o 1308/2013 |
|||
|
Tipo de herradura |
Se aplicará el método de ensayo de la norma de la UPC/APC. |
|||
|
Materiales de las ferrulas |
Ferrules cerámicos de zirconio de grado A |
|||
|
Color del conector |
En el caso de los productos de la categoría A, el valor de los productos de la categoría B será el mismo que el valor de los productos de la categoría B. |
|||
|
Pérdida de inserción |
Se aplican las siguientes medidas: |
|||
|
Pérdida de retorno |
Modo único: UPC≥50dB; APC≥60dB; Modo múltiple: ≥25dB |
|||
|
Repetibilidad |
≤ 0,2 dB |
|||
|
Intercambiabilidad |
≤ 0,2 dB |
|||
* Parámetros de geometría 3D (opcional)
|
Las partidas |
UPC |
El APC |
||||
|
SC / FC / ST |
LC |
El SC / FC |
LC |
|||
|
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
|
|
Radio de curvatura (mm) |
10 a 25 |
Entre 7 y 25 |
5 a 12 |
|||
|
Desviación del ápice (μm) |
≤ 50 |
≤ 30 años |
||||
|
Fibra deprimida (nm) |
± 100 |
|||||
|
Desviación del ángulo (°) |
0 |
8 ± 0.3 |
||||
|
Desviación del ángulo de unión (°) |
0 |
± 05 |
||||
|
Diámetro de la fibra (μm) |
123-135 |
|||||
* Parámetros del cable óptico
|
Proyecto |
Parámetro |
|||||||
|
Tipo de fibra |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
Número de fibras |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
Diámetro del amortiguador ajustado |
0.9 mm |
|||||||
|
Miembro de la fuerza |
Los demás: |
|||||||
|
Material de la chaqueta exterior |
PVC / LSZH |
|||||||
|
Diámetro de la chaqueta exterior |
3.0 mm |
5.0 mm |
5.2 mm |
5.5 mm |
6.2 mm |
8.2 mm |
9.5 mm |
10.5 mm |
|
Color de la chaqueta |
Amarillo / Naranja / Acuario / Verde / Violeta / Personalizado |
|||||||
|
Resistencia a la tracción (a largo plazo) |
150N |
300N |
||||||
|
Resistencia a la tracción (a corto plazo) |
300N |
Las demás: |
||||||
|
Resistencia al aplastamiento (a largo plazo) |
200N/10cm |
|||||||
|
Resistencia al aplastamiento (a corto plazo) |
1000N/10cm |
|||||||
|
Radius de flexión mínimo (dinámico) |
20D |
|||||||
|
Radius de flexión mínimo (estático) |
10D |
|||||||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||||||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||||||
|
Clasificación de fuego |
OFN / OFNR / OFNP |
|||||||
* Opciones de ramificación
|
|
|
|
Estructura del cable principal |
|
|
|
|
|
Fanout con la misma longitud |
Fanout de longitud desigual |
|
|
|
|

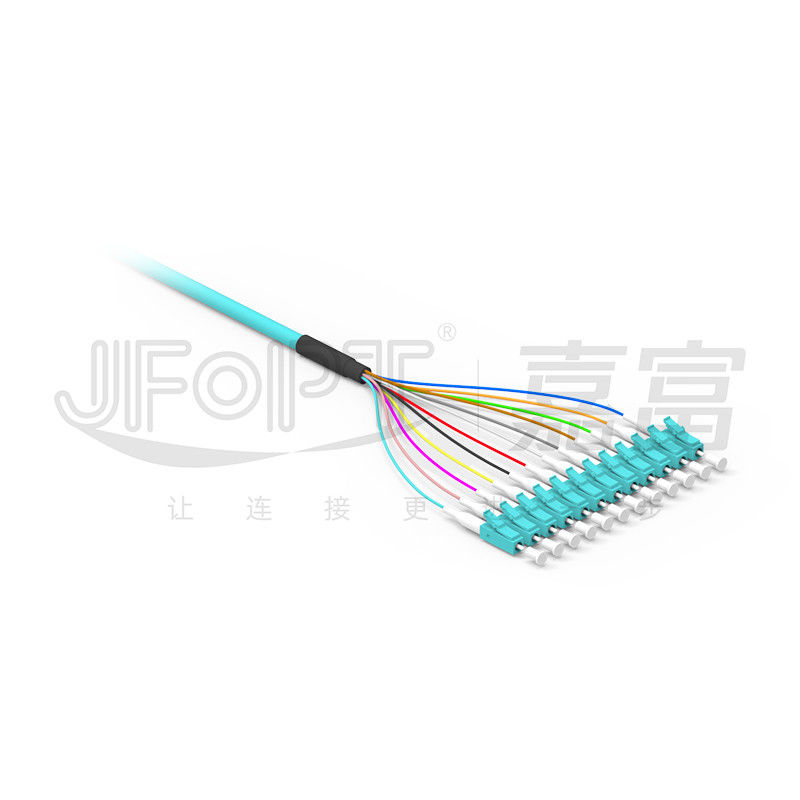

Subdivisión de la subunidad directa |
|
|
|
|
|
Ramificación de fibra con tubo suelto de 2,0/3,0 mm |
|
|
|
|
|
Ramificación de fibra con tubo blindado desnudo de 3,0 mm |
|
|
|
|
|
Ramificación de fibra con tubo de blindaje en espiral de 3,0 mm |
|

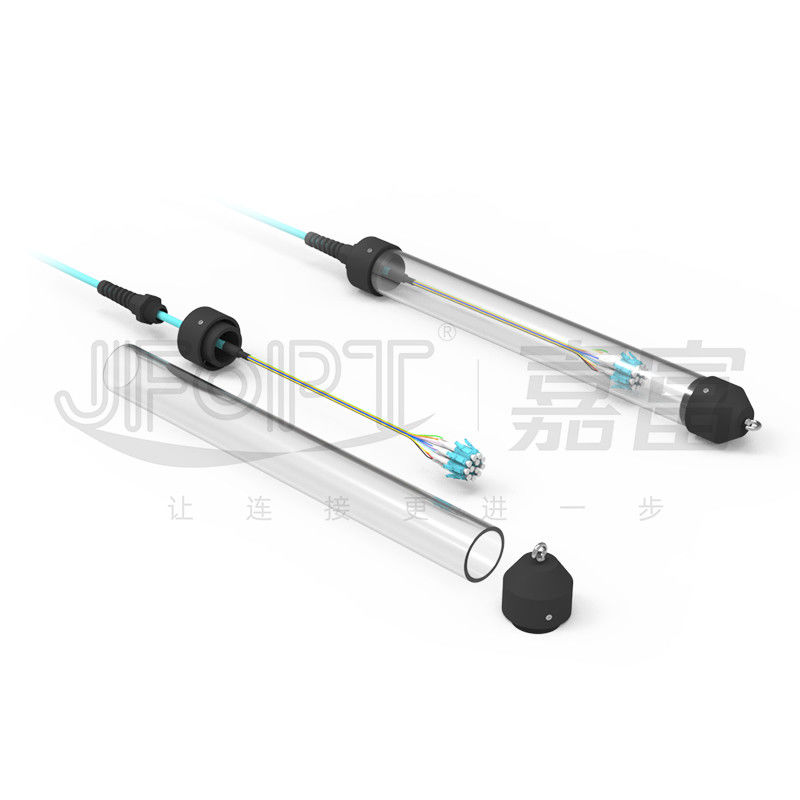

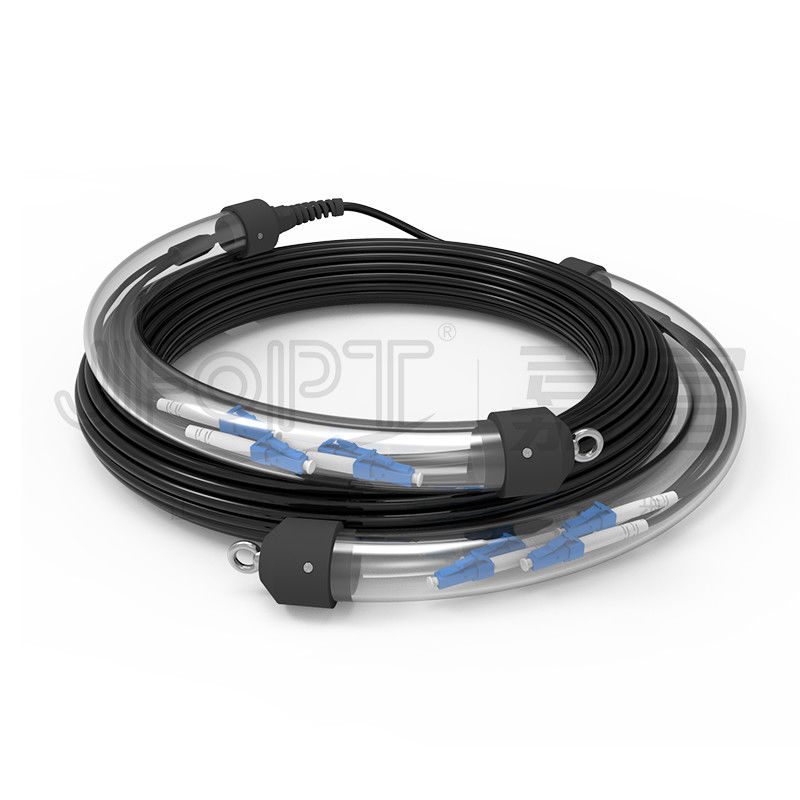

| Kit de extracción de ojos con pantalla de estructura de manga de malla |
|
| Kit de extracción de ojos con manguera de malla y pantalla de estructura de tubo interior de PVC |
|
| Kit de extracción de ojos con manguera de malla y pantalla de estructura de tubo interior de PVC |
|

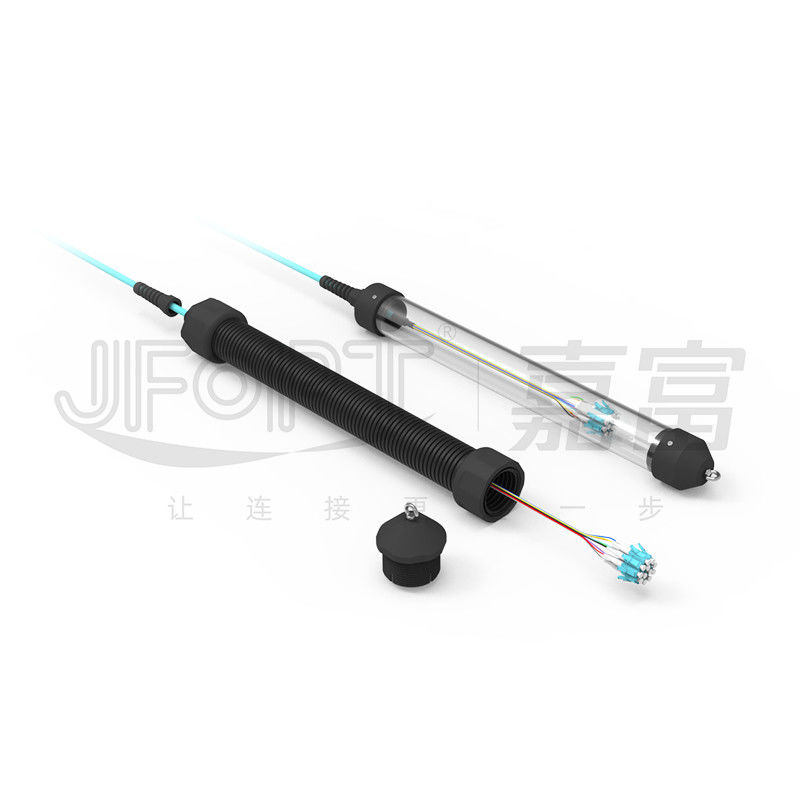

| Kit de extracción de ojos impermeable con pantalla de estructura de tubo corrugado PA |
|

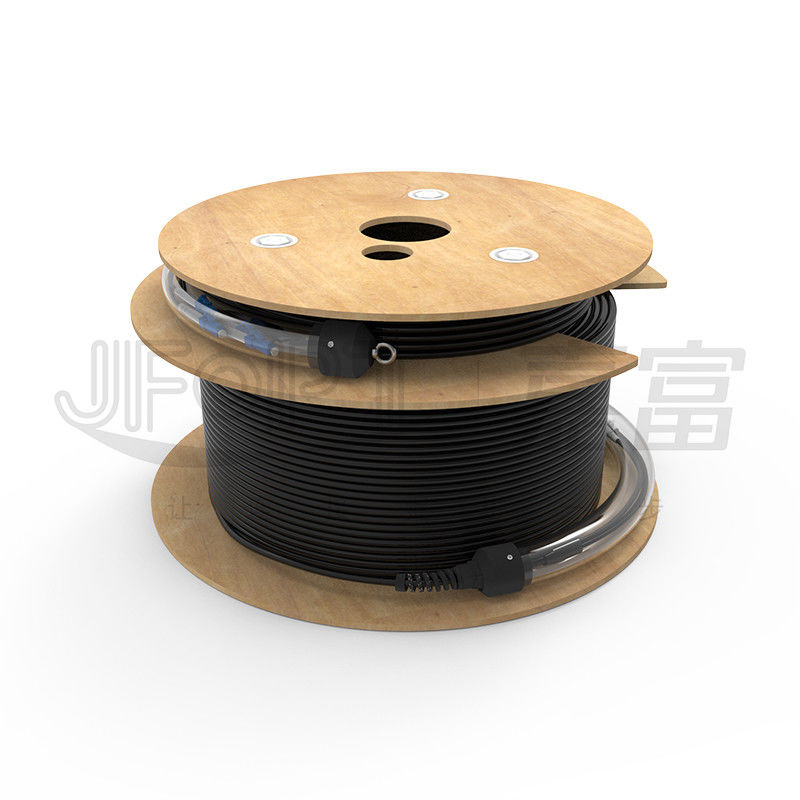

* Embalaje del producto
|
|
|
|
Embalaje de bolsas autocerrantes y engrosadas |
Envases de cartón espeso |
* Fuerza de la fábrica
|
Especialización: JFOPT ha acumulado años de experiencia en la producción de saltadores de conteo de núcleo grande, lo que garantiza una pérdida extremadamente baja y una larga vida útil en entornos complejos. |
|
||||
|
Capacidad de fabricación: Con 5 líneas y equipos de producción, JFOPT está equipado con máquinas profesionales de corte de cables multi-núcleo de gran diámetro para enrollar rápidamente, eficientemente y cuidadosamente varios cables de cuento de gran núcleo,garantizar una entrega rápida. |
|
||||
|
Control de calidad: JFOPT implementa un estricto control de calidad, abordando cualquier problema anormal que se encuentre típicamente en cables de gran número de núcleos a través de la optimización de la calidad de las materias primas.Todos los procesos de producción de conectores se someten a una inspección y pruebas del 100%. |
|
||||
|
Desarrollo estándar: JFOPT puede personalizar cables de salto de acuerdo con los requisitos del usuario, incluido el color del cable, el diámetro exterior, el tipo y la cantidad de núcleo de fibra y la estructura del envase.Se utilizan sellos de muestras y dibujos de ingeniería para garantizar la aplicación de las especificaciones técnicas del producto y la coherencia entre los diferentes pedidos de lotes.. |
|
||||
|
Innovación tecnológica: JFOPT hace hincapié en la innovación tecnológica y cuenta con un equipo profesional de I + D que desarrolla continuamente saltadores de fibra más avanzados y de alto rendimiento. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, las recomendaciones de productos y el mantenimiento postventa.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué se debe tener en cuenta al personalizar los cables de parche de fibra óptica estándar?
Largo total del cable de parche / Largo de la rama / Diámetro del cable de rama / Material del cable de fibra / Tipo de fibra y número de núcleos / Color / Etiquetado y otros requisitos de personalización.
2¿Cómo aseguramos la estabilidad de nuestros cables de parches de fibra óptica estándar?
Los cables de parche de fibra óptica de JFOPT se someten a un diseño de proceso para garantizar que el 100% de los conectores pasen la prueba de pérdida de inserción y la inspección de la cara final, garantizando parámetros estables.
3¿Cuál es nuestro plazo de entrega?
Para productos estándar, nuestro plazo de entrega se controla dentro de 5 días hábiles, lo que garantiza un envío rápido.
