Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO - violeta de MPO 48F OM4 LSZH Heather los 0.5m Branchout Pullingeye
Éntrenos en contacto con

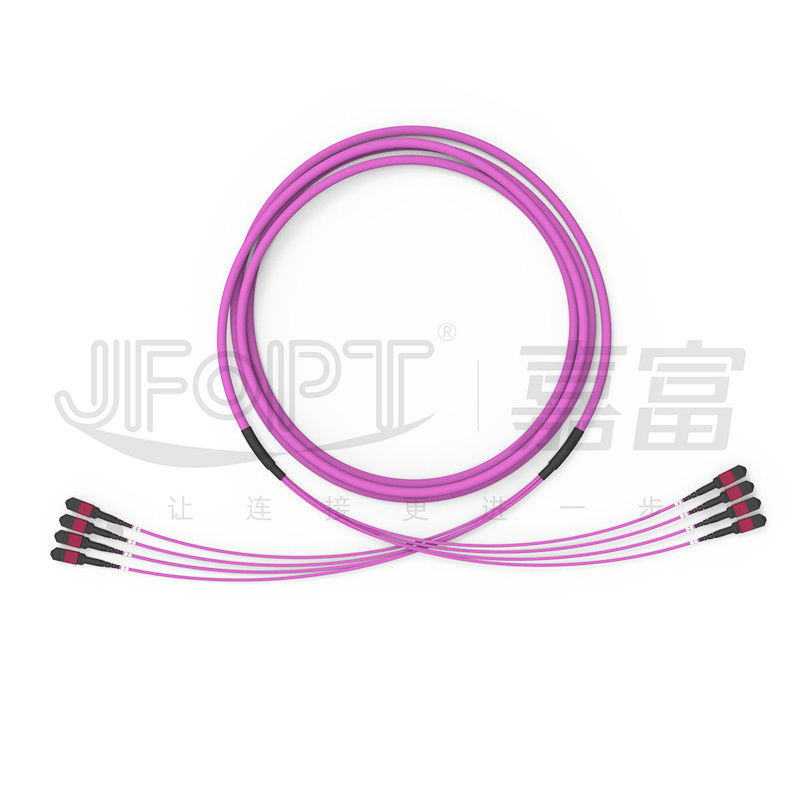

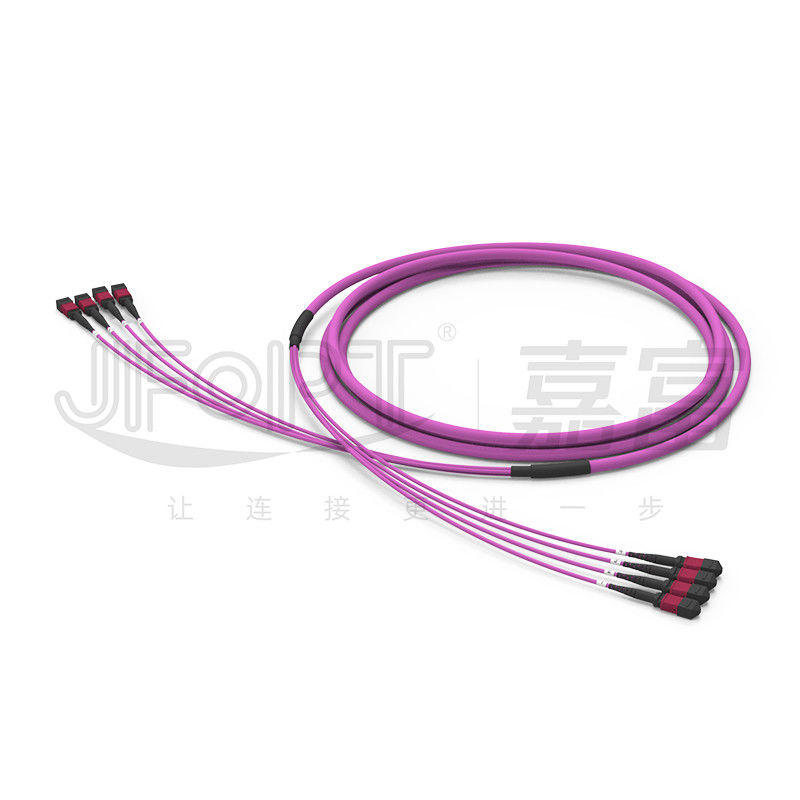

El tronco de MPO telegrafía 48 corazones 4 - rama del puente OM4 Violet Purple los 0.5m de la espina dorsal de la unidad con el ojo de tracción
El puente de la fibra de la espina dorsal de la unidad OM4 de la base 4 de MPO 48 tiene 4 conectores con 12 fibras cada uno de MPO en cada extremo. Cada extremo tiene 4 ramas terminadas envueltas con el equipo del tirar-ojo con la malla. El extremo de la malla del equipo del tirar-ojo se fija al puente de la espina dorsal, y cuando se aplica la tracción, la malla será apretada, distribuyendo la fuerza de tracción en la chaqueta externa del puente de la espina dorsal con la fricción, reduciendo la posibilidad del daño a la estructura de la rama. Los puentes de la espina dorsal de JFOPT OM4 están disponibles en diversos colores y se pueden también modificar para requisitos particulares para hacer juego los colores del conector, asegurando un aspecto unificado y estético satisfecho.
* características
|
①Corazones curva-insensibles de alta calidad de la fibra OM4 de las aplicaciones |
②Conveniente para las conexiones interiores en los usos 40/100G |
||||
|
|
|
||||
|
③Incorpora un equipo del tirar-ojo |
④Ninguna estructura de la rama, proporcionando una transmisión más estable de la fuerza |
||||
|
|
|
||||
* usos
cableado del sitio del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable
|
Artículo |
Parámetro |
||||||
|
Tipo de la fibra |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Cuenta de la fibra |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Cuenta de unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
24 corazones/unidad |
|
Miembro de fuerza central |
/ |
/ |
FRP |
||||
|
Diámetro externo de la unidad del Sub-cable |
3.0m m |
||||||
|
Material de la chaqueta de la unidad del Sub-cable |
PVC/LSZH |
||||||
|
Color de la chaqueta de la unidad del Sub-cable |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
Miembro de fuerza de la unidad del Sub-cable |
Hilado de Aramid |
||||||
|
Diámetro externo de la chaqueta |
9.5m m |
9.5m m |
11.5m m |
13.5m m |
17.0m m |
||
|
Material externo de la chaqueta |
PVC/LSZH |
||||||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
Resistencia a la tensión (largo plazo) |
300N |
200N |
400N |
800N |
1600N |
||
|
Resistencia a la tensión (a corto plazo) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Machaque la resistencia (el largo plazo) |
los 300N/10cm |
||||||
|
Resistencia del agolpamiento (a corto plazo) |
el 1000N/10cm |
||||||
|
Radio de doblez mínimo (dinámica) |
20D |
||||||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
||||||
|
Temperatura de funcionamiento |
-20~60℃ |
||||||
|
Temperatura de almacenamiento |
-20~60℃ |
||||||
|
Grado del fuego |
OFN/OFNR/OFNP |
||||||
* opciones del color del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* opciones de la bota
|
Bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable |
Imagen |
Dibujos |
|
Bota redonda |
longitud 33m m de 3,0 botas |
3.0/3.2 |
|
|
|
longitud 17m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
Bota cuadrada |
longitud 25m m de 3,0 botas |
3.0/3.2 |
|
|
|
Etiqueta del tirón |
Universal para todas las botas |
Universal |
|
|
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesional: JFOPT se ha centrado en la producción de puentes de MPO por más de 10 años. Con tecnología profesional y una serie completa el equipo de primera clase de la marca (SUMIX/JRG/OPTOTEST), puede producir los puentes de alta calidad, de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje de MPO, permitiendo que la producción rápida y eficiente de una gran cantidad de cables del tronco de MPO cubra demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad en cada etapa, de la materia prima a los procesos de producción, con la inspección de la calidad y la supervisión profesionales. Conducimos la prueba del interferómetro 3D del 100%/la prueba de la pérdida de vuelta/la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Determinación de estándares: JFOPT puede formular y ejecutar estrictamente estándares de producción del puente de MPO según usuario necesita asegurar consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D para desarrollar continuamente puentes de MPO con funciones más avanzadas y un rendimiento más alto. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, la recomendación del producto, el mantenimiento de las después-ventas, el etc. técnicos, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What se deben prestar la atención a cuando modifican puentes de MPO para requisitos particulares?
Longitud del puente de MPO/material del cable/tipo de la fibra y número de corazones/de varón del conector/de estándar femenino/del parte movible de la pérdida/de color/de etiqueta y de otros requisitos modificados para requisitos particulares.
¿2.How hace nuestro puente de MPO aseguraron parámetros estables?
El puente el 100% del MPO de JFOPT pasó la prueba de interferencia 3D y el 100% pasó la prueba de la pérdida de vuelta de la inserción para asegurar parámetros estables.
¿plazo de ejecución 3.Our?
Podemos producir los conectores de 30000+ MPO por el mes, que puede garantizar completamente su envío rápido.
¿4.What que otros productos derivados de MPO nosotros hacen?
Podemos también producir productos relacionados de MPO tales como alambre de puente varón-a-femenino de la transición connector/MT del disyuntor /MPO attenuator/MPO de MPO.
