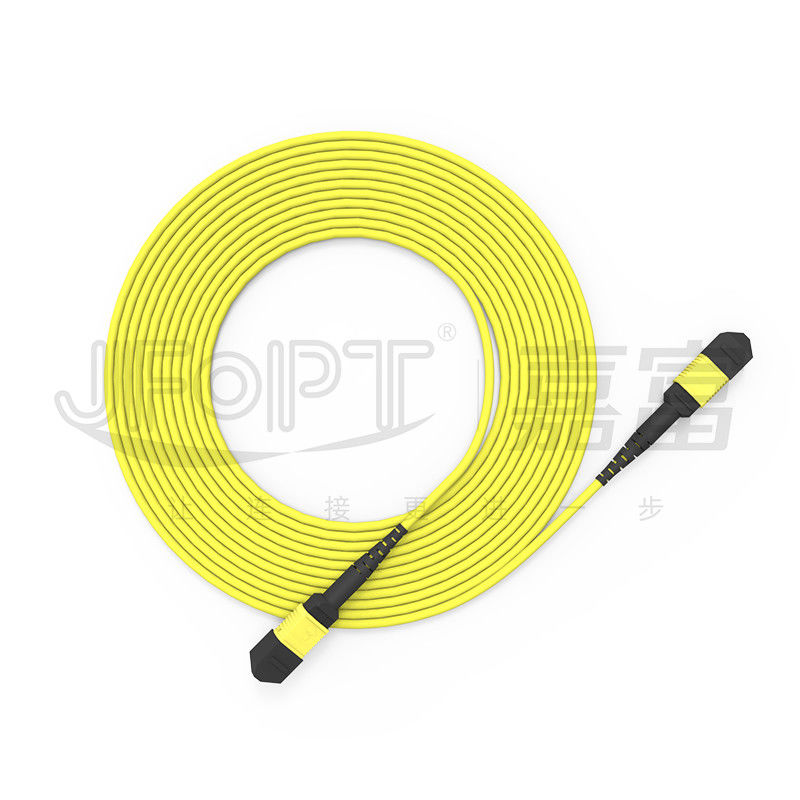

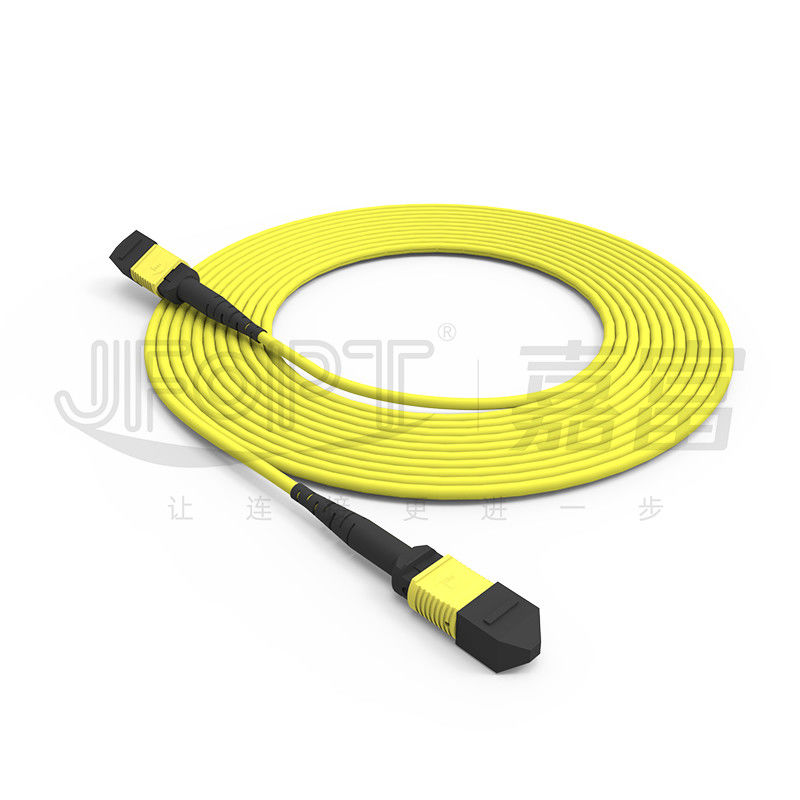

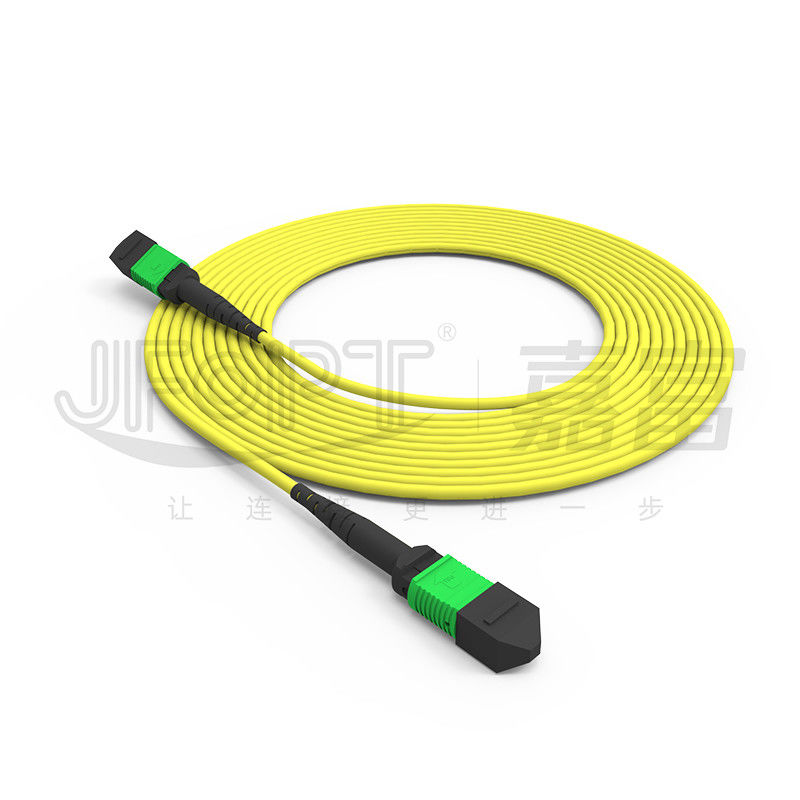

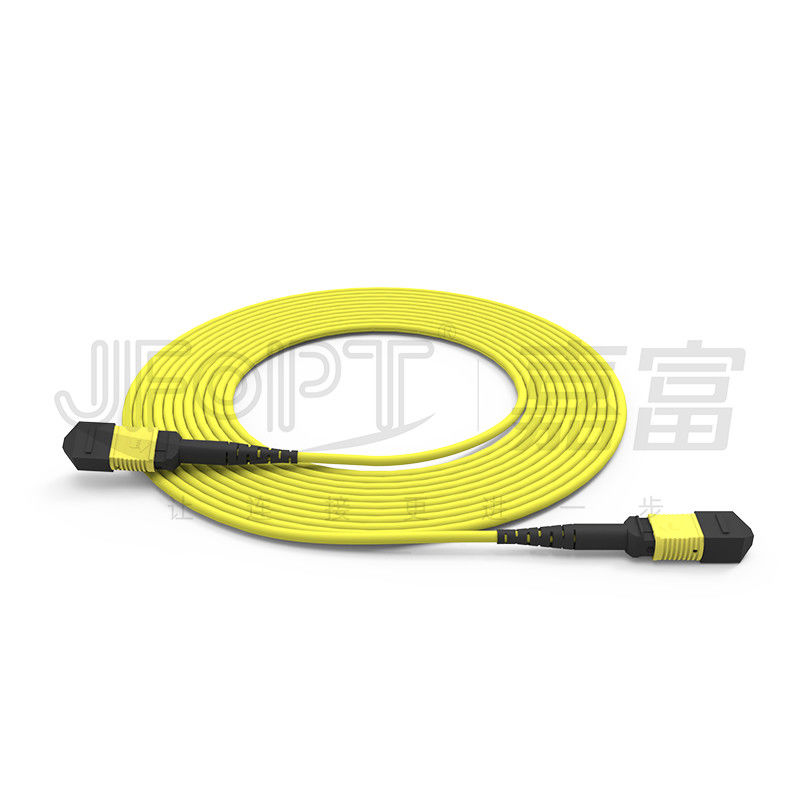

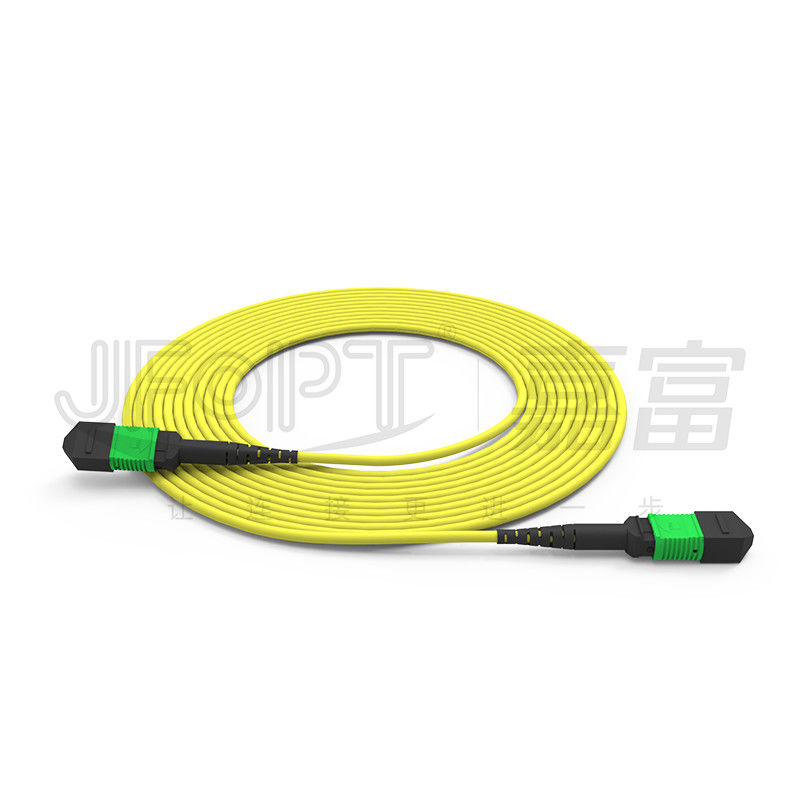

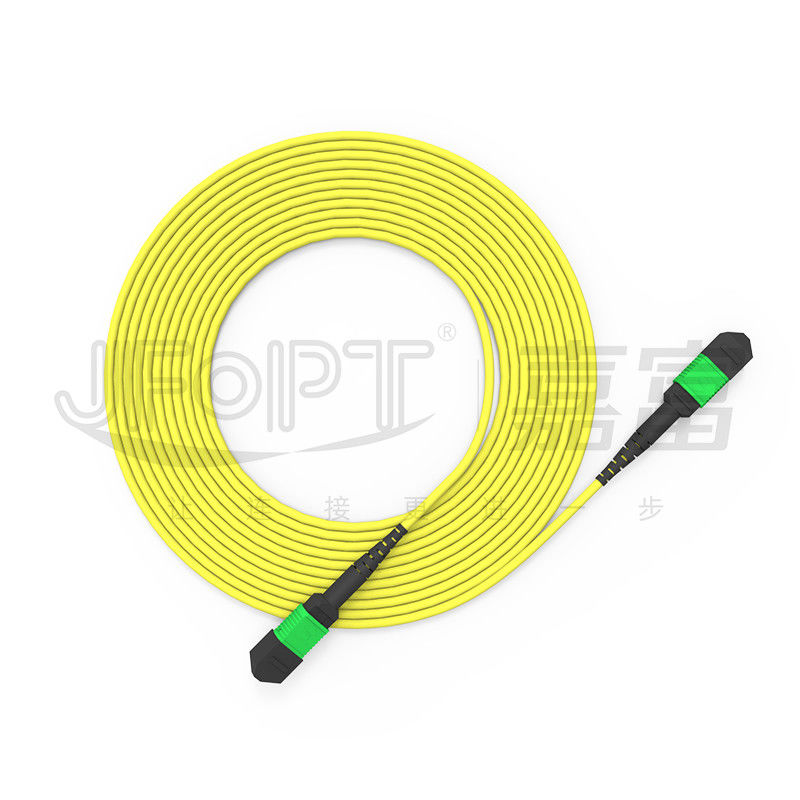

MPO-MPO masculino de 24 núcleos de modo único G657A1/G657A2 Salto de columna vertebral
Los saltadores de espina dorsal MPO-MPO de JFOPT cuentan con conectores de alta precisión, ferrulas MT de baja pérdida y pines de alta precisión.con una pérdida mínima de inserción del conectorEn entornos de cableado de alta densidad, los saltadores de la columna vertebral MPO ahorran espacio y reducen el tiempo de construcción en el sitio, simplificando los complejos desafíos de cableado.
Ofrecemos estructuras de cables personalizadas para satisfacer los requisitos de cableado del cliente en el sitio.tipos de fibra ópticaAdemás, ofrecemos varios tipos de estructuras de cables, incluyendo no blindados, mono blindado, doble blindado, doble envoltura, y más,basado en entornos de uso del cliente, satisfaciendo una amplia gama de necesidades ambientales.
* Características
|
1Varios tipos de estructuras de cables disponibles, incluidos los no blindados, los monopantallados, los dobles blindados, los dobles revestimientos y más |
2Pinos de alta precisión, que aseguran una alineación precisa con los agujeros |
|
|
|
|
3ferrulas MT de baja pérdida, que resultan en una pérdida mínima de inserción |
4La estructura del saltador se puede personalizar según los requisitos de cableado del cliente |
|
|
|
|
5Varios núcleos de 8/12/16/24/32 núcleos están disponibles para su selección |
- |
|
|
- |
* Aplicaciones
1- El cableado del centro de datos.
2Sistemas de comunicación óptica de.40G/100G, módulos ópticos QSFP.
3Sistemas de comunicación de fibra óptica, redes de televisión por cable, redes de telecomunicaciones.
4Las redes de área local (LAN), las redes de área amplia (WAN), FTTx.
* Parámetros del conector MPO
|
Tipo de conector |
Pérdida de inserción |
Pérdida de retorno |
|||
|
Típico |
El número máximo |
||||
|
Conector MPO |
Norma SM |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM Bajas pérdidas |
0.1 dB |
0.35 dB |
|||
|
Estándar MM |
0.2 dB |
0.6dB |
PC≥ 25 dB |
||
|
MM Baja pérdida |
0.1 dB |
0.35 dB |
|||
|
Hombre/Mujer |
Hombre: con pin, Mujer: sin pin |
||||
* Parámetros geométricos 3D
|
Las partidas |
- ¿ Qué es? |
- ¿ Qué? |
||
|
Radio de curvatura (mm) |
X. |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X. |
0.15 |
- No hay nada.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- No hay nada.2 |
||
|
Radius de curvatura del núcleo óptico (mm) |
- |
1 |
||
|
Altura de la fibra (nm) |
3500 |
1000 |
||
|
Diferencia de altura de las fibras adyacentes (nm) |
500 |
No incluido |
||
|
Se aplicarán las siguientes medidas: |
300 |
No incluido |
||
* Parámetros del cable óptico
|
Punto de trabajo |
Parámetro |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
Opcional el 8/12/16/24 |
|||
|
Miembro de la fuerza |
Los demás: |
|||
|
Material de la chaqueta exterior |
Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Diámetro de la chaqueta exterior |
3.0 mm |
|||
|
Color de la chaqueta |
Amarillo / Naranja / Verde / Violeta Heather / Personalización |
|||
|
Resistencia a la tracción (a largo plazo) |
No más de 80 N |
|||
|
Resistencia a la tracción (a corto plazo) |
150N |
|||
|
Fuerza de aplastamiento (a largo plazo) |
100 N/cm |
|||
|
Resistencia al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius de flexión mínimo (dinámico) |
20D |
|||
|
Radius de flexión mínimo (estático) |
10D |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
|
Punto de trabajo |
Parámetro |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
2 ~ 12 |
|||
|
Miembro de la fuerza |
Los demás: |
|||
|
Material de la chaqueta exterior |
Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Diámetro de la chaqueta exterior |
2.5x5.0 mm |
|||
|
Color de la chaqueta |
Amarillo / Naranja / Verde / Violeta Heather / Personalización |
|||
|
Resistencia a la tracción (a largo plazo) |
100N |
|||
|
Resistencia a la tracción (a corto plazo) |
200N |
|||
|
Fuerza de aplastamiento (a largo plazo) |
200 N/cm |
|||
|
Resistencia al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius de flexión mínimo (dinámico) |
50 mm |
|||
|
Radius de flexión mínimo (estático) |
30 mm |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
*Opciones de color de la carcasa del conector
|
Conector MPO |
||||
|
En el caso de los |
El verde |
Amarillo |
||
|
Número de color de referencia PANTONE 2270C |
Número de color de referencia PANTONE 100C |
|||
|
|
|
|||
|
En el caso de los |
El color beige |
Agua |
||
|
Número de color de referencia PANTONE 7534C |
Número de color de referencia PANTONE 2226C |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Número de color de referencia PANTONE 7641C |
||||
|
|
||||
* Opciones de arranque
|
Botín MPO |
||||
|
El tipo |
Especificación |
Cables aplicables |
Imagen |
Dibujos |
|
Botas redondas |
3.0 longitud del maletero 33 mm |
3.0/3.2 |
|
|
|
3.0 longitud del maletero 17 mm |
3.0/3.2 |
|
|
|
|
4.0 longitud del maletero 33 mm |
3.8/4.0 |
|
|
|
|
Botas cuadradas |
2.0 longitud del maletero 25 mm |
3.0/3.2 |
|
|
|
3.0 longitud del maletero 25 mm |
3.0/3.2 |
|
|
|
|
4.0 longitud del maletero 17 mm |
3.8/4.0 |
|
|
|
|
Cable de botella de cinta |
2.5*5.0 longitud del maletero 22 mm |
2.5 por 5.0 |
|
|
|
Botas de fibra de cinta desnudas |
En el caso de las botas de fibra de cinta desnuda, longitud 19 mm. |
Fibra de cinta desnuda |
|
|
|
Tira de la pestaña |
Universal para todas las botas |
El uso universal |
|
|
* Selección de polaridad
|
12F Cordón de parche |
||||
|
|
* Embalaje del producto
|
|
|
|
Bolsas antiestáticas engrosadas |
Envases de cartón |
* Fuerza de la fábrica
|
Experiencia en el campo: Con más de 10 años de enfoque en saltadores MPO, JFOPT cuenta con experiencia profesional y un conjunto completo de equipos de primer nivel (SUMIX/JRG/OPTOTEST),que permite la producción de saltadores MPO de alta calidad y alto rendimiento. |
|
||||
|
Capacidad de producción: JFOPT dispone de 5 líneas de producción y equipos de MPO para producir una gran cantidad de saltadores MPO de manera rápida y eficiente para satisfacer las demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT aplica estrictas medidas de control de calidad en todas las etapas, desde la materia prima hasta los procesos de producción, con inspección y monitoreo de calidad profesionales.Llevamos a cabo pruebas de interferómetro 3D 100% / pruebas de pérdida de retorno / inspección de la cara final para garantizar la calidad del producto. |
|
||||
|
Estandarización JFOPT puede personalizar y cumplir estrictamente con los estándares de producción de saltadores MPO de acuerdo con los requisitos del cliente, asegurando la consistencia y la estabilidad del rendimiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT hace hincapié en la innovación tecnológica y cuenta con un equipo profesional de I + D dedicado al desarrollo de saltadores MPO más avanzados y de mayor rendimiento. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, las recomendaciones de productos y el mantenimiento postventa.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué cuestiones deben tenerse en cuenta al personalizar los saltadores MPO?
Longitud del saltador / Material del cable / Tipo de fibra y número de fibras / MPO Hombre o mujer / Normas de pérdida de inserción / Requisitos de color / Etiquetas y solicitudes de personalización.
2¿Cómo aseguramos parámetros estables para nuestros saltadores MPO?
Los saltadores MPO de JFOPT se someten a pruebas de interferómetro 3D al 100% y pruebas IL&RL al 100%, lo que garantiza parámetros estables.
3¿Cuál es nuestro plazo de entrega?
Tenemos una capacidad de producción mensual de más de 30,000 conectores MPO, lo que garantiza una entrega rápida.
4¿Qué otros productos relacionados con MPO ofrecemos?
Además de los saltadores de MPO, también producimos loopbacks de MPO, atenuadores de MPO, adaptadores de MPO masculino a femenino, saltadores MT y otros productos relacionados con MPO.
