Lugar de origen:
China.
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Éntrenos en contacto con

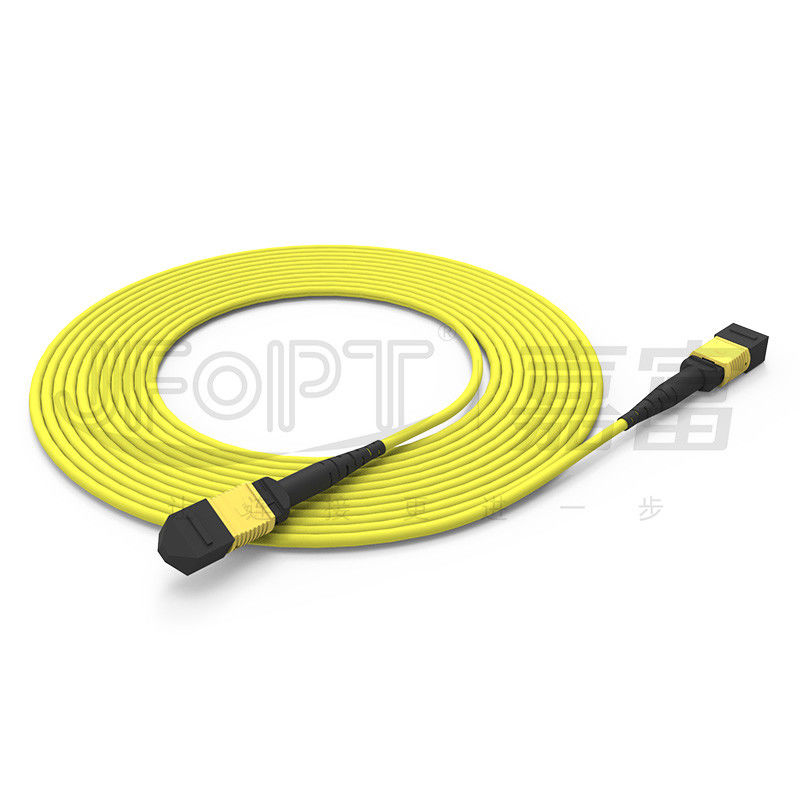

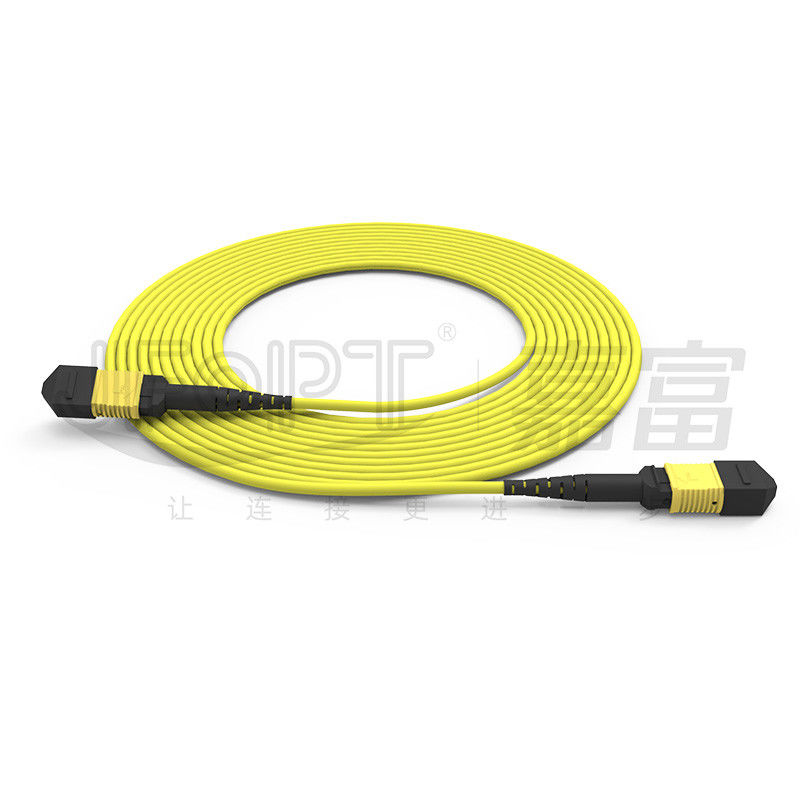

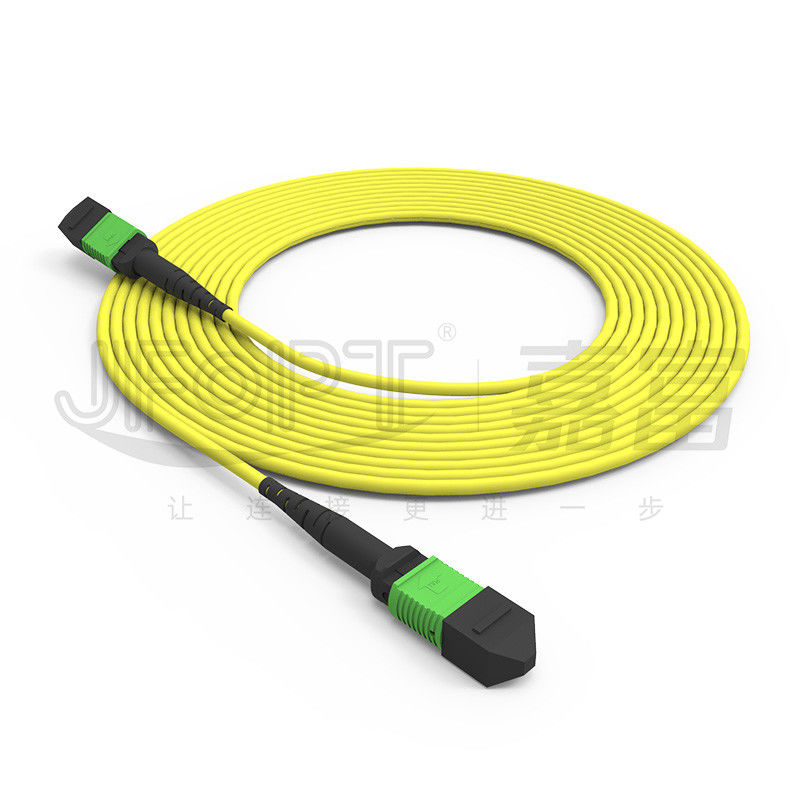

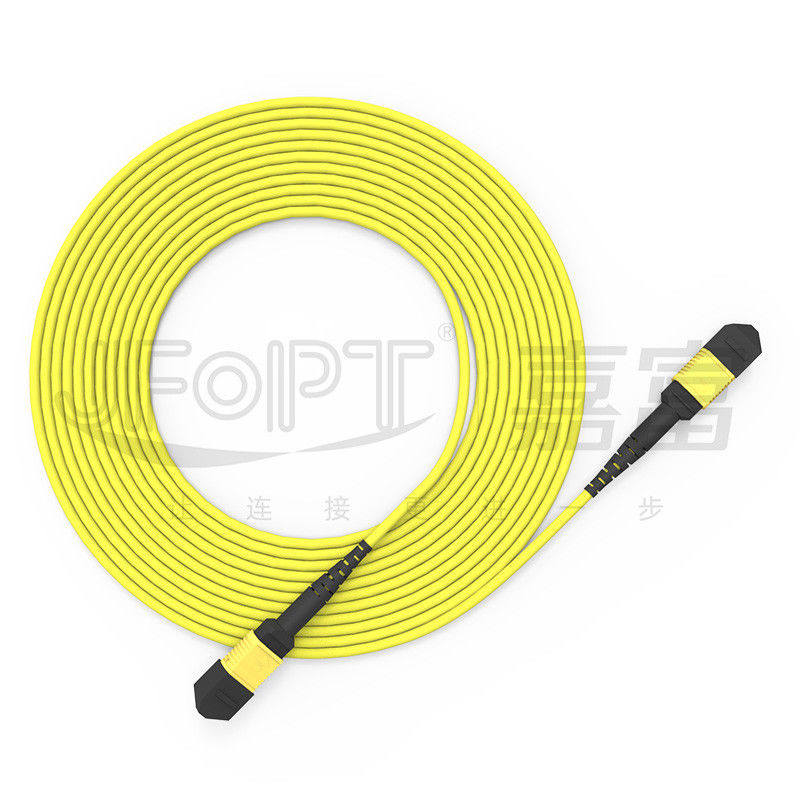

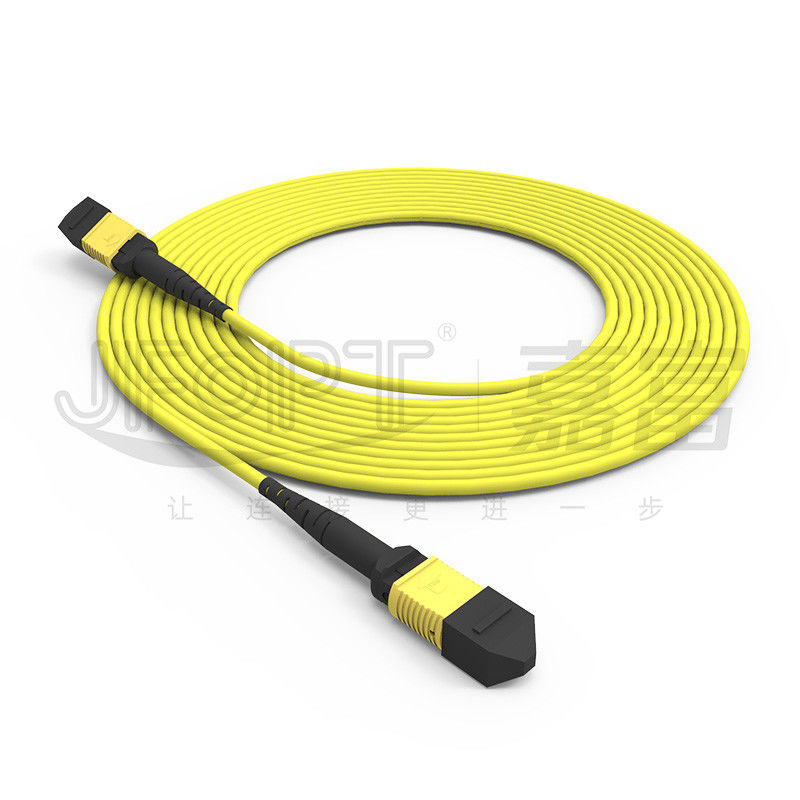

MPO-MPO 12 núcleos de modo único G657A1/G657A2 3.0 LSZH A/B Reversión de polaridad Cordón de parche del tronco
En sistemas de cableado complejos dentro del centro de datos, a menudo hay un problema de polaridad incorrecta del saltador MPO, que puede resultar en conexiones fallidas,causando retrasos en la construcción in situ y superando las estimaciones presupuestariasJFOPT ha introducido un saltador MPO de 12 núcleos con inversión de polaridad para abordar completamente este desafío.Este saltador MPO con inversión de polaridad permite el cambio sin problemas entre las polaridades A y B, proporcionando una mayor flexibilidad en el cableado de fibra óptica y reduciendo la complejidad del cableado.y usted puede cambiar fácilmente entre A y B polaridades empujando la carcasa hacia atrás, utilizando las teclas K móviles para extracción o ocultación, haciendo que la inversión de polaridad sea un proceso simple y sin complicaciones.Usted puede eliminar las frustraciones causadas por polaridades incorrectas y resolver estos problemas sin esfuerzo.
* Características
|
①Inversión de polaridad A/B |
②No se requieren herramientas para revertirlo |
||||
|
|
|
||||
|
③No hay necesidad de quitar la carcasa durante la inversión |
④Cables flexibles que reducen la complejidad de la construcción en el sitio |
||||
|
|
|
||||
|
⑤Opciones de modo único: G657A1/G657A2; Opciones de modo múltiple: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Aplicaciones
1- El cableado del centro de datos.
2Sistemas de comunicación óptica de.40G/100G, módulos ópticos QSFP.
3Sistemas de comunicación de fibra óptica, redes de televisión por cable, redes de telecomunicaciones.
4Las redes de área local (LAN), las redes de área amplia (WAN), FTTx.
* Parámetros del conector MPO
|
Tipo de conector |
Pérdida de inserción |
Pérdida de retorno |
|||
|
Típico |
El número máximo |
||||
|
Conector MPO |
Norma SM |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM Bajas pérdidas |
0.1 dB |
0.35 dB |
|||
|
Estándar MM |
0.2 dB |
0.6dB |
PC≥ 25 dB |
||
|
MM Baja pérdida |
0.1 dB |
0.35 dB |
|||
|
Hombre/Mujer |
Hombre: con pin, Mujer: sin pin |
||||
* Parámetros geométricos 3D
|
Las partidas |
- ¿ Qué es? |
- ¿ Qué? |
||
|
Radio de curvatura (mm) |
X. |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X. |
0.15 |
- No hay nada.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- No hay nada.2 |
||
|
Radius de curvatura del núcleo óptico (mm) |
- |
1 |
||
|
Altura de la fibra (nm) |
3500 |
1000 |
||
|
Diferencia de altura de las fibras adyacentes (nm) |
500 |
No incluido |
||
|
Se aplicarán las siguientes medidas: |
300 |
No incluido |
||
* Parámetros del cable óptico
|
Punto de trabajo |
Parámetro |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
Opcional el 8/12/16/24 |
|||
|
Miembro de la fuerza |
Los demás: |
|||
|
Material de la chaqueta exterior |
Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Diámetro de la chaqueta exterior |
3.0 mm |
|||
|
Color de la chaqueta |
Amarillo / Naranja / Verde / Violeta Heather / Personalización |
|||
|
Resistencia a la tracción (a largo plazo) |
No más de 80 N |
|||
|
Resistencia a la tracción (a corto plazo) |
150N |
|||
|
Fuerza de aplastamiento (a largo plazo) |
100 N/cm |
|||
|
Resistencia al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius de flexión mínimo (dinámico) |
20D |
|||
|
Radius de flexión mínimo (estático) |
10D |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
|
Punto de trabajo |
Parámetro |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
2 ~ 12 |
|||
|
Miembro de la fuerza |
Los demás: |
|||
|
Material de la chaqueta exterior |
Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Diámetro de la chaqueta exterior |
2.5x5.0 mm |
|||
|
Color de la chaqueta |
Amarillo / Naranja / Verde / Violeta Heather / Personalización |
|||
|
Resistencia a la tracción (a largo plazo) |
100N |
|||
|
Resistencia a la tracción (a corto plazo) |
200N |
|||
|
Fuerza de aplastamiento (a largo plazo) |
200 N/cm |
|||
|
Resistencia al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius de flexión mínimo (dinámico) |
50 mm |
|||
|
Radius de flexión mínimo (estático) |
30 mm |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
*Opciones de color de la carcasa del conector
|
Conector MPO |
||||
|
En el caso de los |
El verde |
Amarillo |
||
|
Número de color de referencia PANTONE 2270C |
Número de color de referencia PANTONE 100C |
|||
|
|
|
|||
|
En el caso de los |
El color beige |
Agua |
||
|
Número de color de referencia PANTONE 7534C |
Número de color de referencia PANTONE 2226C |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Número de color de referencia PANTONE 7641C |
||||
|
|
||||
* Opciones de arranque
|
Botín MPO |
||||
|
El tipo |
Especificación |
Cables aplicables |
Imagen |
Dibujos |
|
Botas redondas |
3.0 longitud del maletero 33 mm |
3.0/3.2 |
|
|
|
3.0 longitud del maletero 17 mm |
3.0/3.2 |
|
|
|
|
4.0 longitud del maletero 33 mm |
3.8/4.0 |
|
|
|
|
Botas cuadradas |
3.0 longitud del maletero 25 mm |
3.0/3.2 |
|
|
|
4.0 longitud del maletero 17 mm |
3.8/4.0 |
|
|
|
|
Cable de botella de cinta |
2.5*5.0 longitud del maletero 22 mm |
2.5 por 5.0 |
|
|
|
Botas de fibra de cinta desnudas |
En el caso de las botas de fibra de cinta desnuda, longitud 19 mm. |
Fibra de cinta desnuda |
|
|
* Operación de polaridad intercambiable
* Selección de polaridad
|
12F Cordón de parche |
||||
|
|
* Embalaje del producto
|
|
|
|
Bolsas antiestáticas engrosadas |
Envases de cartón |
* Fuerza de la fábrica
|
Especialización: JFOPT se ha centrado en la producción de saltadores MPO durante más de 10 años. Con tecnología profesional y un conjunto completo de equipos de marca de primera clase (SUMIX / JRG / OPTOTEST), puede producir saltadores de alta calidad,saltadores MPO de alto rendimiento. |
|
||||
|
Capacidad de fabricación: JFOPT dispone de 5 líneas de producción de MPO, lo que permite la producción rápida y eficiente de una gran cantidad de cables troncales MPO para satisfacer las demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT aplica estrictas medidas de control de calidad en todas las etapas, desde la adquisición de materias primas hasta los procesos de producción, con inspección y seguimiento profesionales de la calidad.Llevamos a cabo 100% de pruebas de interferómetro 3D / IL & RL pruebas / inspección de la cara final para garantizar la calidad del producto. |
|
||||
|
Establecimiento de normas: JFOPT puede formular e implementar estrictamente los estándares de producción de saltadores MPO de acuerdo con las necesidades del usuario para garantizar la consistencia del producto y la estabilidad del rendimiento. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y cuenta con un equipo profesional de I + D para desarrollar continuamente saltadores MPO con funciones más avanzadas y un rendimiento más alto. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, la recomendación de productos, el mantenimiento postventa, etc.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué cuestiones deben tenerse en cuenta al personalizar los saltadores MPO?
Duración del saltador / Material del cable / Tipo de fibra y número de fibras / Conectores masculinos o femeninos / Normas de pérdida de inserción / Requisitos de color / Etiquetas y solicitudes de personalización.
2¿Cómo aseguramos parámetros estables para nuestros saltadores MPO?
Los saltadores MPO de JFOPT se someten a pruebas de interferómetro 3D al 100% y pruebas IL&RL al 100%, lo que garantiza parámetros estables.
3¿Cuál es nuestro plazo de entrega?
Tenemos una capacidad de producción mensual de más de 30,000 conectores MPO, lo que garantiza una entrega rápida.
4¿Qué otros productos relacionados con MPO ofrecemos?
Además de los saltadores de MPO, también producimos loopbacks de MPO, atenuadores de MPO, adaptadores de MPO masculino a femenino, saltadores MT y otros productos relacionados con MPO.
