Lugar de origen:
China.
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
La banda MPO-MPO 12C MM 50/125 OFNR/OFNP también se utilizará.
Éntrenos en contacto con

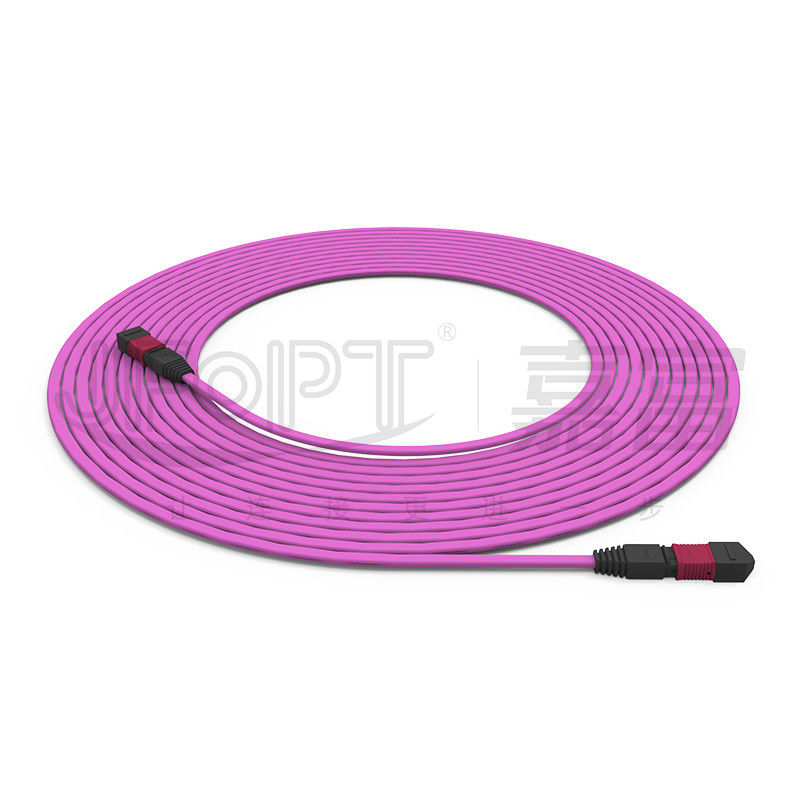

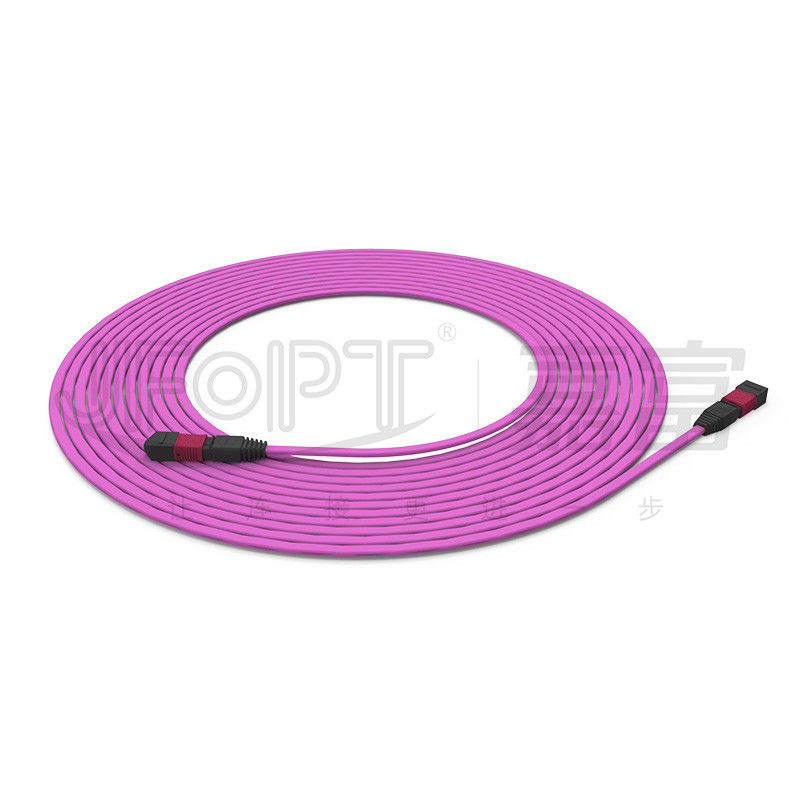

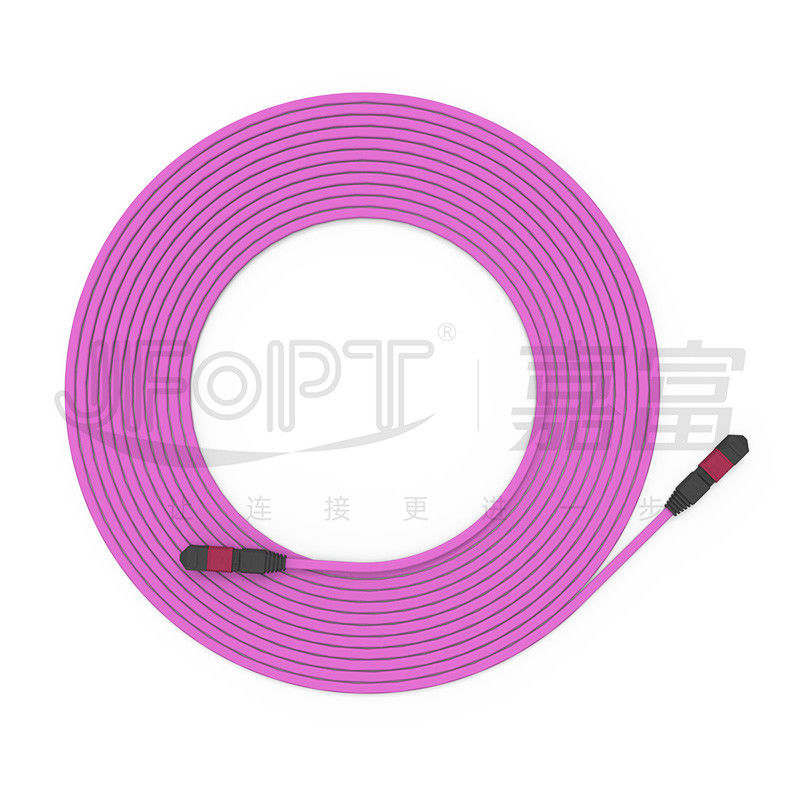

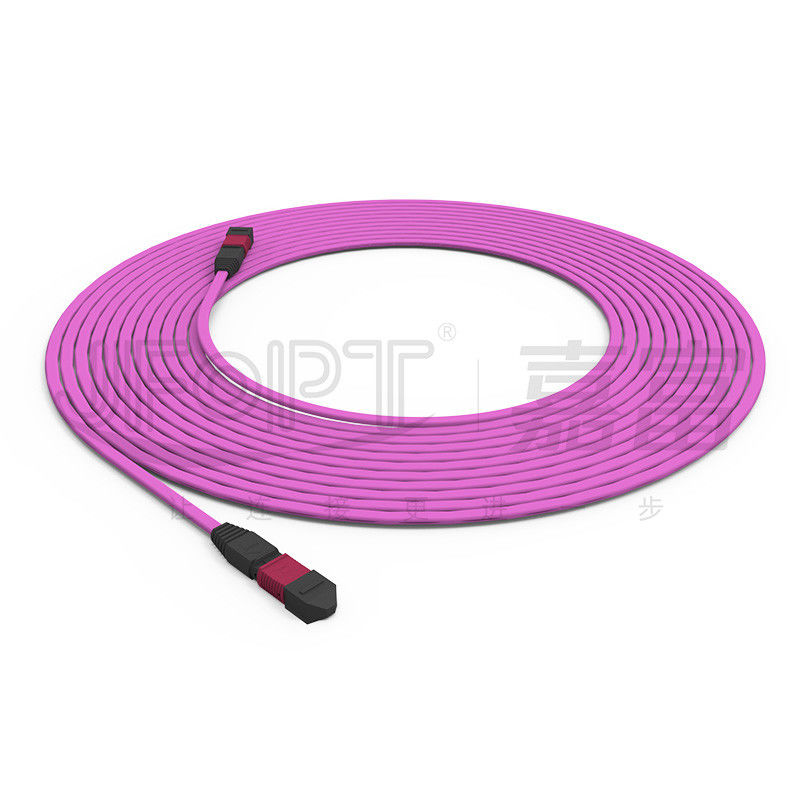

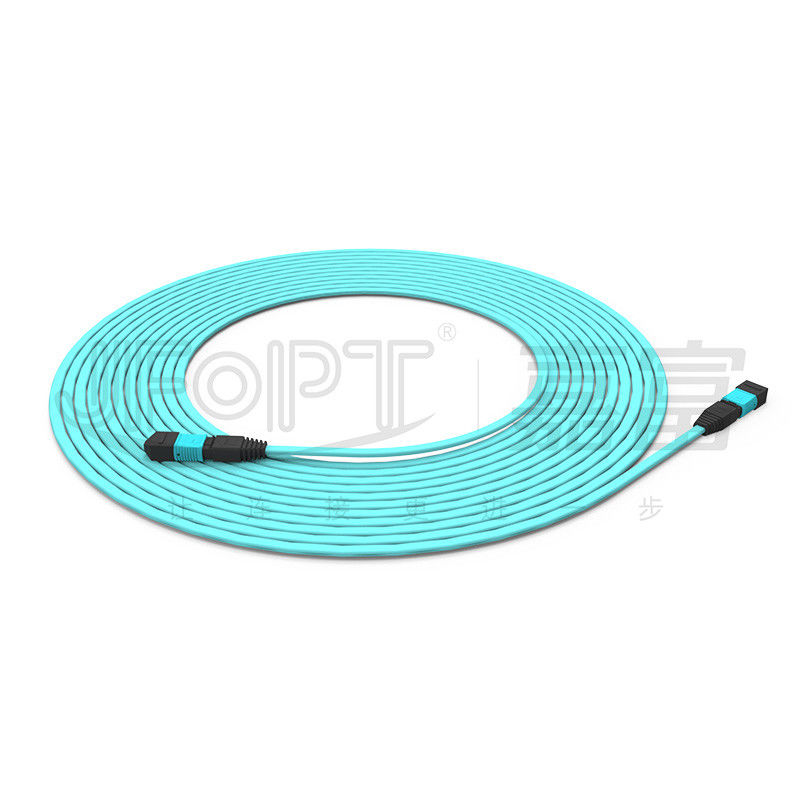

Cables de salto por tronco MPO-MPO de 12 núcleos multimodo 50/125 OFNR/OFNP con resistencia a la llama
Con muchos años de experiencia en la producción de saltadores MPO y equipos de producción profesionales, JFOPT puede fabricar varios tipos de saltadores MPO.Los saltadores de tronco MPO de 12 núcleos planos multimodo producidos aquí utilizan fibras ópticas insensibles a la flexión, garantizando una transmisión estable en los sistemas de red. La personalización está disponible para saltadores de tronco MPO planos multimodo de 12 núcleos, con opciones para tipos de conectores como MPO o MTP,fibras ópticas multimodo 50/125 como las OM3/OM4/OM5, materiales de envolvente como LSZH/PVC, calificaciones de resistencia a la llama como OFN/OFNR/OFNP y longitudes, entre otros requisitos, según la elección del cliente.Todos los productos MPO fabricados por JFOPT se someten a pruebas al 100% y cumplen con las normas IEC y los requisitos ROHS.
* Características
|
①Las opciones multimodo incluyen fibras ópticas OM3/OM4/OM5 |
②Utiliza fibras ópticas insensibles a la curvatura para una transmisión estable |
||||
|
|
|
||||
|
③Elección de los conectores MPO o MTP |
④Servicios de personalización disponibles para satisfacer las necesidades del cliente |
||||
|
|
|
||||
|
④Cumple con las normas IEC y los requisitos ROHS |
- |
||||
|
|
- |
* Aplicaciones
1- El cableado del centro de datos.
2Sistemas de comunicación óptica de.40G/100G, módulos ópticos QSFP.
3Sistemas de comunicación de fibra óptica, redes de televisión por cable, redes de telecomunicaciones.
4Las redes de área local (LAN), las redes de área amplia (WAN), FTTx.
* Parámetros del conector MPO
|
Tipo de conector |
Pérdida de inserción |
Pérdida de retorno |
|||
|
Típico |
El número máximo |
||||
|
Conector MPO |
Norma SM |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM Bajas pérdidas |
0.1 dB |
0.35 dB |
|||
|
Estándar MM |
0.2 dB |
0.6dB |
PC≥ 25 dB |
||
|
MM Baja pérdida |
0.1 dB |
0.35 dB |
|||
|
Hombre/Mujer |
Hombre: con pin, Mujer: sin pin |
||||
* Parámetros geométricos 3D
|
Las partidas |
- ¿ Qué es? |
- ¿ Qué? |
||
|
Radio de curvatura (mm) |
X. |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X. |
0.15 |
- No hay nada.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- No hay nada.2 |
||
|
Radius de curvatura del núcleo óptico (mm) |
- |
1 |
||
|
Altura de la fibra (nm) |
3500 |
1000 |
||
|
Diferencia de altura de las fibras adyacentes (nm) |
500 |
No incluido |
||
|
Se aplicarán las siguientes medidas: |
300 |
No incluido |
||
* ÓpticoParámetros del cable
|
Punto de trabajo |
Parámetro |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
2 ~ 12 núcleos |
|||
|
Elementos de refuerzo |
Los demás: |
|||
|
Material de la cubierta exterior |
Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Diámetro de la envolvente exterior |
2.5x5.0 mm |
|||
|
Color del revestimiento exterior |
Amarillo/Naranja/Verde/Plomas Púrpura/Personalizado |
|||
|
Resistencia a la tracción máxima (a largo plazo) |
100N |
|||
|
Resistencia a la tracción máxima (a corto plazo) |
200N |
|||
|
Resistencia máxima al aplastamiento (a largo plazo) |
200 N/cm |
|||
|
Resistencia máxima al aplastamiento (a corto plazo) |
500 N/cm |
|||
|
Radius mínimo de flexión (dinámico) |
50 mm |
|||
|
Radius mínimo de flexión (estático) |
30 mm |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Retardo de llama |
Oportunidad de uso de la OFN/OFNR |
|||
*Opciones de color del conector
|
Conector MPO |
||||
|
En el caso de los |
El verde |
Amarillo |
||
|
Número de color de referencia PANTONE 2270C |
Número de color de referencia PANTONE 100C |
|||
|
|
|
|||
|
En el caso de los |
El color beige |
Agua |
||
|
Número de color de referencia PANTONE 7534C |
Número de color de referencia PANTONE 2226C |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Número de color de referencia PANTONE 7641C |
||||
|
|
||||
* Opciones de arranque
|
El tipo |
Especificación |
Cables aplicables |
Imagen |
Dibujos |
|
Botas redondas |
3.0 longitud del maletero 33 mm |
3.0/3.2 |
|
|
|
3.0 longitud del maletero 17 mm |
3.0/3.2 |
|
|
|
|
4.0 longitud del maletero 33 mm |
3.8/4.0 |
|
|
|
|
Botas cuadradas |
2.0 longitud del maletero 25 mm |
2.0 |
|
|
|
3.0 longitud del maletero 25 mm |
3.0/3.2 |
|
|
|
|
4.0 longitud del maletero 17 mm |
3.8/4.0 |
|
|
|
|
Cable de botella de cinta |
2.5*5.0 longitud del maletero 22 mm |
2.5 por 5.0 |
|
|
|
Botas de fibra de cinta desnudas |
En el caso de las botas de fibra de cinta desnuda, longitud 19 mm. |
Fibra de cinta desnuda |
|
|
|
Tira de la pestaña |
Universal para todas las botas |
El uso universal |
|
|
* Selección de polaridad
|
12F Cordón de parche |
||||
|
|
* Embalaje del producto
|
|
|
|
Bolsas antiestáticas engrosadas |
Envases de cartón |
* Fuerza de la fábrica
|
Experiencia en el campo: Con más de 10 años de enfoque en saltadores MPO, JFOPT cuenta con experiencia profesional y un conjunto completo de equipos de primer nivel (SUMIX/JRG/OPTOTEST),que permite la producción de saltadores MPO de alta calidad y alto rendimiento. |
|
||||
|
Capacidad de producción: JFOPT dispone de 5 líneas de producción y equipos de MPO para producir una gran cantidad de saltadores MPO de manera rápida y eficiente para satisfacer las demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT aplica estrictas medidas de control de calidad en todas las etapas, desde la materia prima hasta los procesos de producción, con inspección y monitoreo de calidad profesionales.Llevamos a cabo pruebas de interferómetro 3D 100% / pruebas de pérdida de retorno / inspección de la cara final para garantizar la calidad del producto. |
|
||||
|
Estandarización JFOPT puede personalizar y cumplir estrictamente con los estándares de producción de saltadores MPO de acuerdo con los requisitos del cliente, asegurando la consistencia y la estabilidad del rendimiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT hace hincapié en la innovación tecnológica y cuenta con un equipo profesional de I + D dedicado al desarrollo de saltadores MPO más avanzados y de mayor rendimiento. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, las recomendaciones de productos y el mantenimiento postventa.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué cuestiones deben tenerse en cuenta al personalizar los saltadores MPO?
Longitud del saltador / Material del cable / Tipo de fibra y número de núcleos / Conectores masculinos o femeninos / Normas de pérdida de inserción / Requisitos de color / Etiquetas y solicitudes de personalización.
2¿Cómo aseguramos parámetros estables para nuestros saltadores MPO?
Los saltadores MPO de JFOPT se someten a pruebas de interferómetro 3D al 100% y a pruebas de pérdida de inserción al 100%, lo que garantiza parámetros estables.
3¿Cuál es nuestro plazo de entrega?
Tenemos una capacidad de producción mensual de más de 30,000 conectores MPO, lo que garantiza una entrega rápida.
4¿Qué otros productos relacionados con MPO ofrecemos?
Además de los saltadores de MPO, también producimos loopbacks de MPO, atenuadores de MPO, adaptadores de MPO de hombre a mujer, saltadores MT y otros productos relacionados con MPO.
