Lugar de origen:
China.
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
En el caso de los vehículos de la categoría M1 y M2, los requisitos de seguridad de los vehículos de
Éntrenos en contacto con
Unidad de control de la velocidad de los motores de las unidades de carga de las unidades de carga de las unidades de carga.

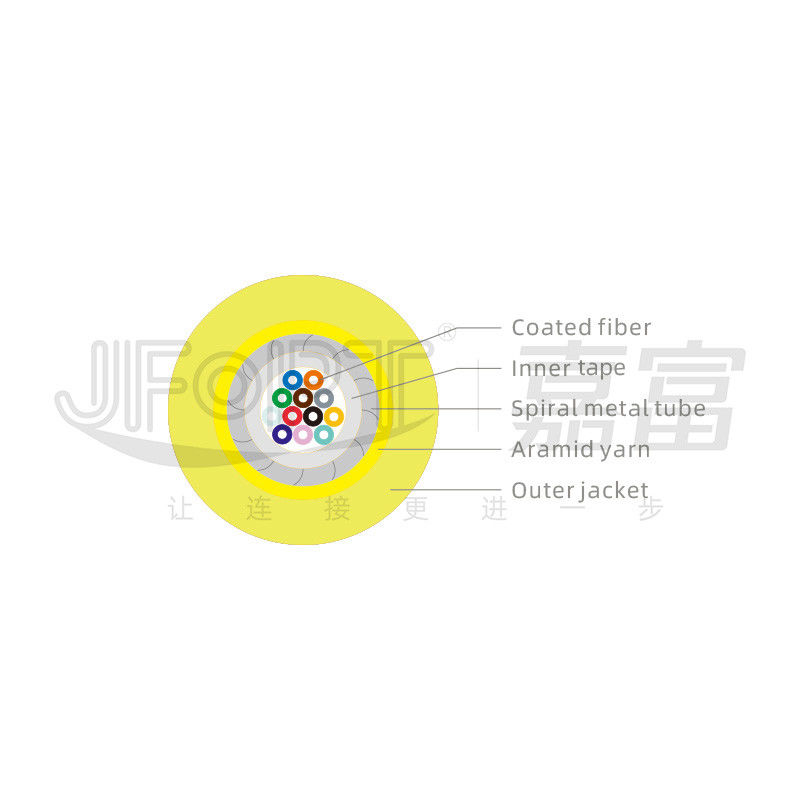

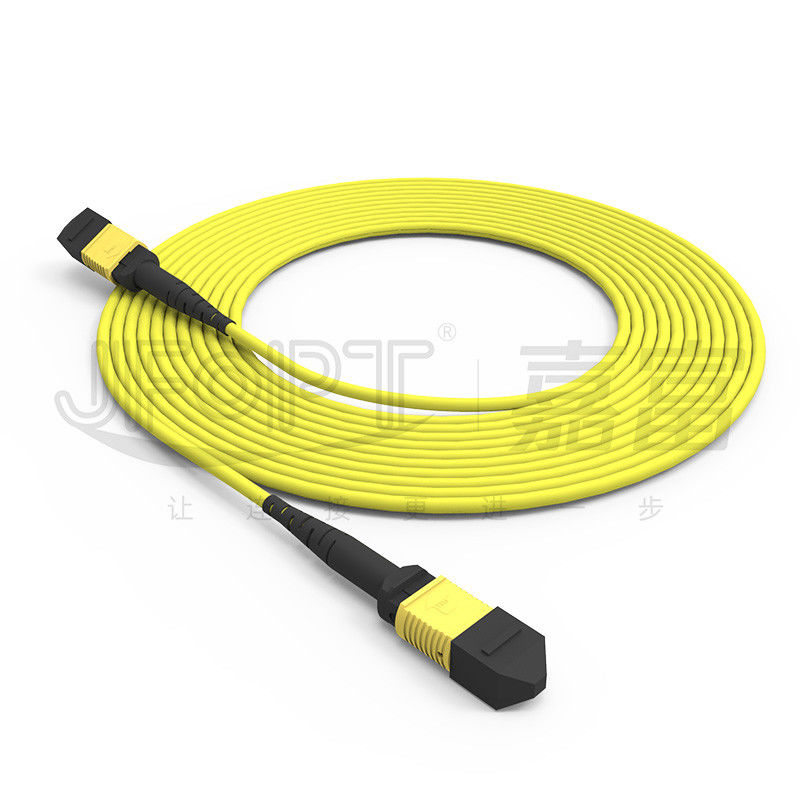

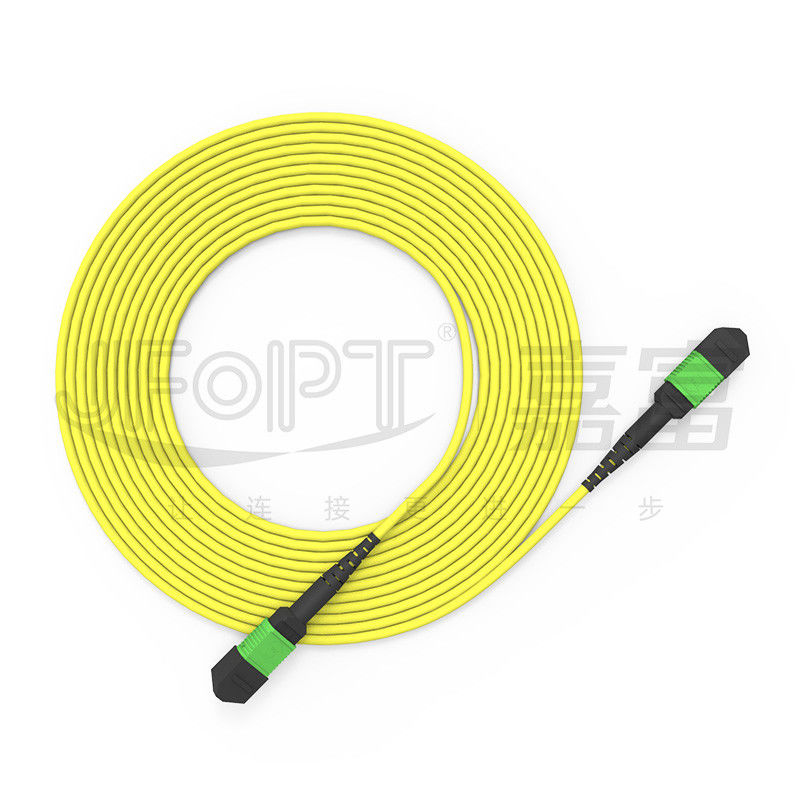

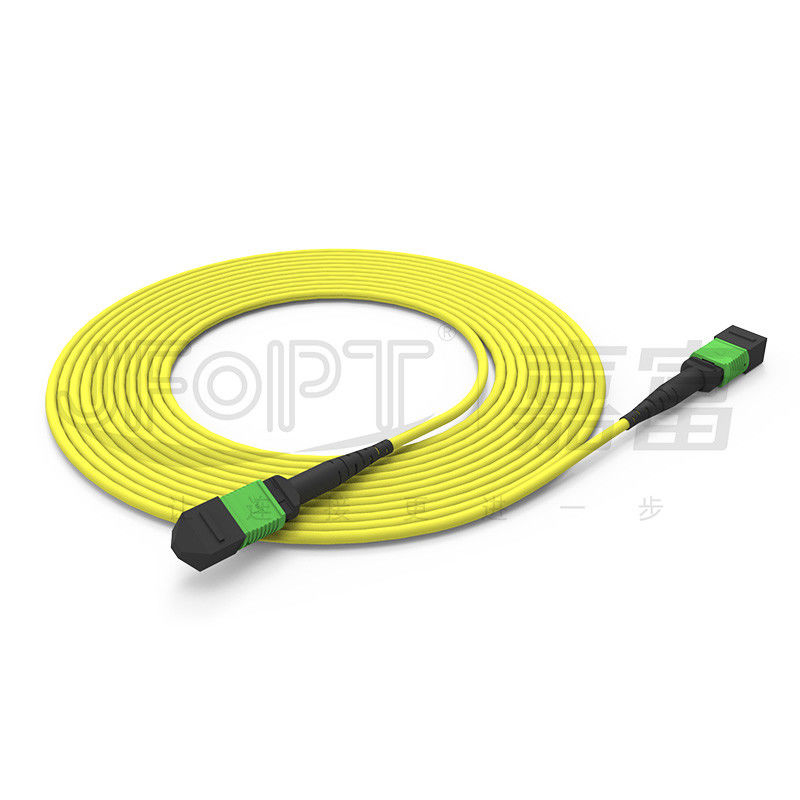

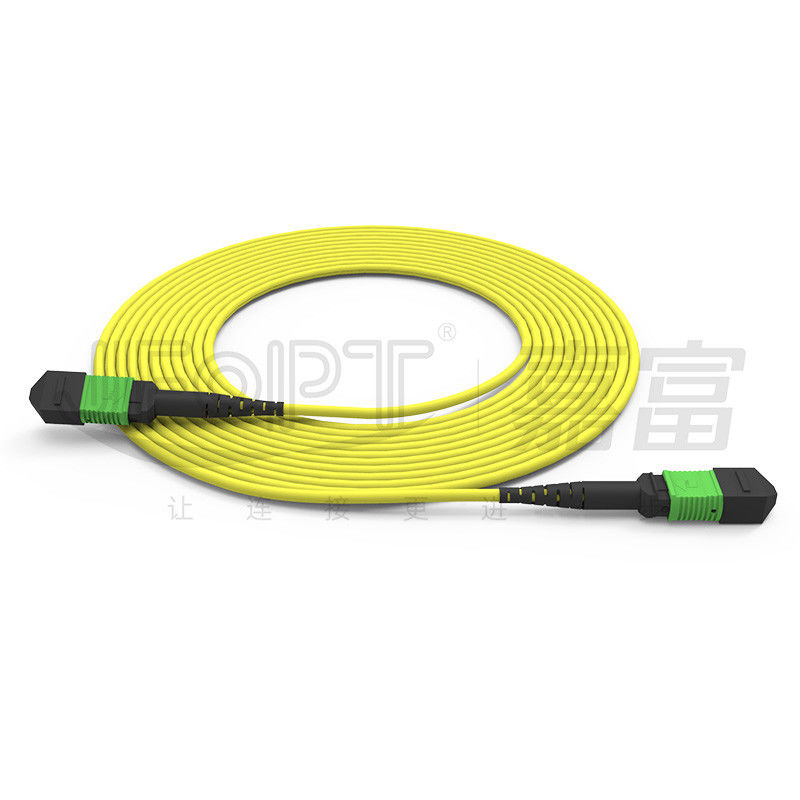

JFOPT blindado monomodo de 12 núcleos MPO trunk jumper, con fibras ópticas cubiertas por una capa de armadura en espiral de acero inoxidable, proporcionando al cable una fuerte resistencia a la flexión, la presión lateral,el impactoLas fibras ópticas monomodo G657A1/G657A2 provienen de fibras ópticas resistentes a la flexión de la marca YOFC.garantizar la calidad de la transmisiónLos conectores MPO están disponibles con pérdida estándar (SL≤0,75dB) y baja pérdida (LL≤0,35dB) de ferrules MT, satisfaciendo los diferentes requisitos de los clientes.incluidos los no blindados, blindado único, blindado doble y doble chaqueta, para personalización para satisfacer diversas aplicaciones ambientales.
* Características
|
①YOFC G657A1/G657A2 Fibra óptica insensible a las curvas |
②Ferrule MT de pérdida estándar/baja pérdida opcional |
||||
|
|
|
||||
|
③Varias estructuras de cables disponibles, incluidas las no blindadas, las blindadas individuales, las blindadas dobles, las con doble chaqueta y más |
④Posee un excelente rendimiento mecánico y capacidad de resistencia a los roedores |
||||
|
|
|
||||
|
⑤Personalizable en diferentes longitudes según los requisitos |
- |
||||
|
|
- |
||||
* Aplicaciones
1- El cableado del centro de datos.
2Sistemas de comunicación óptica de.40G/100G, módulos ópticos QSFP.
3Sistemas de comunicación de fibra óptica, redes de televisión por cable, redes de telecomunicaciones.
4Las redes de área local (LAN), las redes de área amplia (WAN), FTTx.
* Parámetros del conector MPO
|
Tipo de conector |
Pérdida de inserción |
Pérdida de retorno |
|||
|
Típico |
El número máximo |
||||
|
Conector MPO |
Norma SM |
0.2 dB |
0.75 dB |
APC ≥ 60 dB |
|
|
SM Bajas pérdidas |
0.1 dB |
0.35 dB |
|||
|
Estándar MM |
0.2 dB |
0.6dB |
PC≥ 25 dB |
||
|
MM Baja pérdida |
0.1 dB |
0.35 dB |
|||
|
Hombre/Mujer |
Hombre: con pin, Mujer: sin pin |
||||
* Parámetros geométricos 3D
|
Las partidas |
- ¿ Qué es? |
- ¿ Qué? |
||
|
Radio de curvatura (mm) |
X. |
2000 |
- 10 mil. |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X. |
0.15 |
- No hay nada.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- No hay nada.2 |
||
|
Radius de curvatura del núcleo óptico (mm) |
- |
1 |
||
|
Altura de la fibra (nm) |
3500 |
1000 |
||
|
Diferencia de altura de las fibras adyacentes (nm) |
500 |
No incluido |
||
|
Se aplicarán las siguientes medidas: |
300 |
No incluido |
||

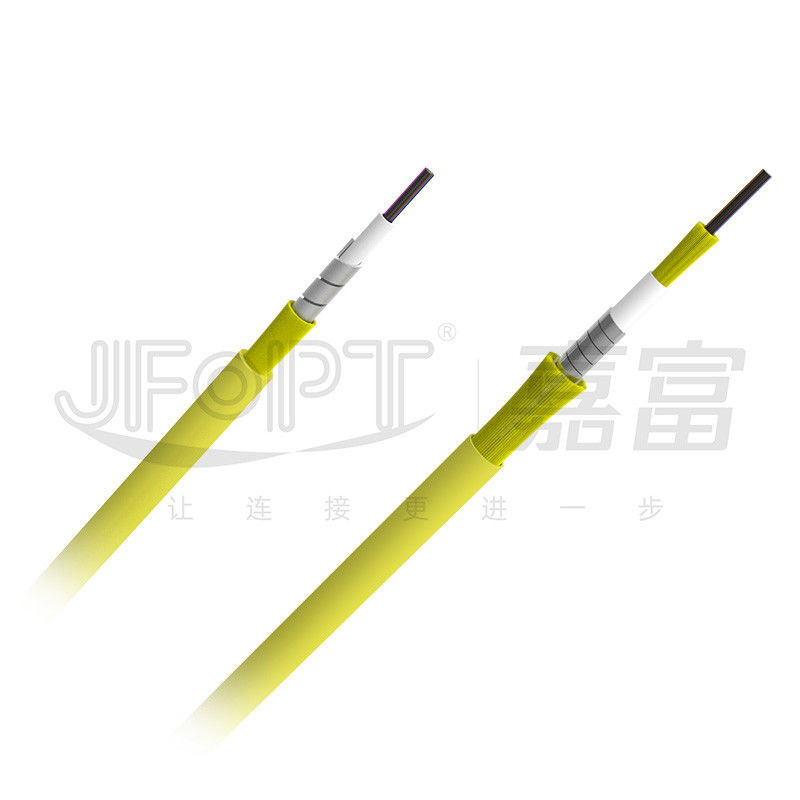

* Parámetros del cable de cubierta única blindado
|
Punto de trabajo |
Parámetro |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
2 ~ 12 |
24 |
||
|
Material para armaduras |
Acero inoxidable |
|||
|
Diámetro exterior del blindaje |
2.1 ~ 2.2 mm |
3.6 ~ 3.7 mm |
||
|
espesor del blindaje |
0.25 ~ 0.28 mm |
0.25 ~ 0.28 mm |
||
|
Diámetro de la cubierta exterior |
3.0 ± 0,1 mm |
4.5 ± 0,1 mm |
||
|
Material de la cubierta exterior |
Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Color de la cubierta exterior |
Amarillo/naranja/verde lima/violeta de césped/personalizada |
|||
|
Resistencia a la tracción (a largo plazo) |
500N |
200N |
||
|
Resistencia a la tracción (a corto plazo) |
Las demás: |
Las demás: |
||
|
Resistencia al aplastamiento (a largo plazo) |
800N/cm |
200 N/cm |
||
|
Resistencia al aplastamiento (a corto plazo) |
1200N/cm |
600N/cm |
||
|
Radius de flexión mínimo (dinámico) |
20D |
|||
|
Radius de flexión mínimo (estático) |
10D |
|||
|
Temperatura de funcionamiento |
-20 a 60 °C |
|||
|
Temperatura de almacenamiento |
-20 a 60 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
* Parámetros del cable de doble carcasa con doble blindaje
|
Punto de trabajo |
Parámetro |
|||
|
Tipo de fibra |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
|||
|
Número de fibras |
2 ~ 12 |
24 |
||
|
Diámetro exterior de la cubierta interior |
1.4 ± 0,1 mm |
3.0 ± 0,2 mm |
||
|
Material de la cubierta interior |
LSZH |
|||
|
Material para armaduras |
Acero inoxidable |
|||
|
Diámetro exterior del blindaje |
2.0 ± 0,1 mm |
4.0 ± 0,2 mm |
||
|
espesor del blindaje |
0.25 ~ 0.28 mm |
0.4 ~ 0.43 mm |
||
|
Capa de trenzado |
Acero inoxidable |
|||
|
Diámetro de la cubierta exterior |
3.0 ± 0,1 mm |
6.0±0.3 mm |
||
|
Material de la cubierta exterior |
Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
|||
|
Color de la cubierta exterior |
Amarillo/naranja/verde lima/violeta de césped/personalizada |
|||
|
Resistencia a la tracción (a largo plazo) |
150N |
Las demás: |
||
|
Resistencia a la tracción (a corto plazo) |
300N |
No más de 1000 N |
||
|
Fuerza de compresión |
Se trata de un sistema de control de velocidad. |
|||
|
Radius de flexión mínimo (dinámico) |
60D |
|||
|
Radius de flexión mínimo (estático) |
30D |
|||
|
Temperatura de funcionamiento |
-40 ~ 80 °C |
|||
|
Temperatura de almacenamiento |
-40 ~ 80 °C |
|||
|
Clasificación de fuego |
Oportunidad de uso de la OFN/OFNR |
|||
*Opciones de color del conector
|
Conector MPO |
||||
|
En el caso de los |
El verde |
Amarillo |
||
|
Número de color de referencia PANTONE 2270C |
Número de color de referencia PANTONE 100C |
|||
|
|
|
|||
|
En el caso de los |
El color beige |
Agua |
||
|
Número de color de referencia PANTONE 7534C |
Número de color de referencia PANTONE 2226C |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Número de color de referencia PANTONE 7641C |
||||
|
|
||||
* Opciones de arranque
|
Botín MPO |
||||
|
El tipo |
Especificación |
Cables aplicables |
Imagen |
Dibujos |
|
Botas redondas |
3.0 longitud del maletero 33 mm |
3.0/3.2 |
|
|
|
3.0 longitud del maletero 17 mm |
3.0/3.2 |
|
|
|
|
4.0 longitud del maletero 33 mm |
3.8/4.0 |
|
|
|
|
Botas cuadradas |
2.0 longitud del maletero 25 mm |
3.0/3.2 |
|
|
|
3.0 longitud del maletero 25 mm |
3.0/3.2 |
|
|
|
|
4.0 longitud del maletero 17 mm |
3.8/4.0 |
|
|
|
|
Cable de botella de cinta |
2.5*5.0 longitud del maletero 22 mm |
2.5 por 5.0 |
|
|
|
Botas de fibra de cinta desnudas |
En el caso de las botas de fibra de cinta desnuda, longitud 19 mm. |
Fibra de cinta desnuda |
|
|
|
Tira de la pestaña |
Universal para todas las botas |
El uso universal |
|
|
* Selección de polaridad
|
12F Cordón de parche |
||||
|
|
* Embalaje del producto
|
|
|
|
Bolsas antiestáticas engrosadas |
Envases de cartón |
* Fuerza de la fábrica
|
Conocimiento especializado: Con más de 10 años de enfoque en saltadores MPO, JFOPT cuenta con experiencia profesional y un conjunto completo de equipos de primer nivel (SUMIX/JRG/OPTOTEST),que permite la producción de saltadores MPO de alta calidad y alto rendimiento. |
|
||||
|
Capacidad de producción: JFOPT dispone de 5 líneas de producción y equipos de MPO para producir una gran cantidad de saltadores MPO de manera rápida y eficiente para satisfacer las demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT aplica estrictas medidas de control de calidad en todas las etapas, desde la materia prima hasta los procesos de producción, con inspección y monitoreo de calidad profesionales.Llevamos a cabo pruebas de interferómetro 3D 100% / pruebas de pérdida de retorno / inspección de la cara final para garantizar la calidad del producto. |
|
||||
|
Estandarización JFOPT puede personalizar y cumplir estrictamente con los estándares de producción de saltadores MPO de acuerdo con los requisitos del cliente, asegurando la consistencia y la estabilidad del rendimiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT hace hincapié en la innovación tecnológica y cuenta con un equipo profesional de I + D dedicado al desarrollo de saltadores MPO más avanzados y de mayor rendimiento. |
|
||||
|
Servicio y apoyo técnico: JFOPT ofrece servicios completos de preventa y postventa, incluida la consulta técnica, las recomendaciones de productos y el mantenimiento postventa.satisfacer las necesidades del cliente y garantizar su satisfacción. |
|
||||
* Preguntas y respuestas frecuentes- ¿ Qué?
1¿Qué cuestiones deben tenerse en cuenta al personalizar los saltadores MPO?
Longitud del saltador / Material del cable / Tipo de fibra y número de núcleos / Conectores masculinos o femeninos / Normas de pérdida de inserción / Requisitos de color / Etiquetas y solicitudes de personalización.
2¿Cómo aseguramos parámetros estables para nuestros saltadores MPO?
Los saltadores MPO de JFOPT se someten a pruebas de interferómetro 3D al 100% y a pruebas de pérdida de inserción al 100%, lo que garantiza parámetros estables.
3¿Cuál es nuestro plazo de entrega?
Tenemos una capacidad de producción mensual de más de 30,000 conectores MPO, lo que garantiza una entrega rápida.
4¿Qué otros productos relacionados con MPO ofrecemos?
Además de los saltadores de MPO, también producimos loopbacks de MPO, atenuadores de MPO, adaptadores de MPO de hombre a mujer, saltadores MT y otros productos relacionados con MPO.
