Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
LC/A-LC/A MINI Cable 3.0m m 24core G657A1 amarillos
Éntrenos en contacto con

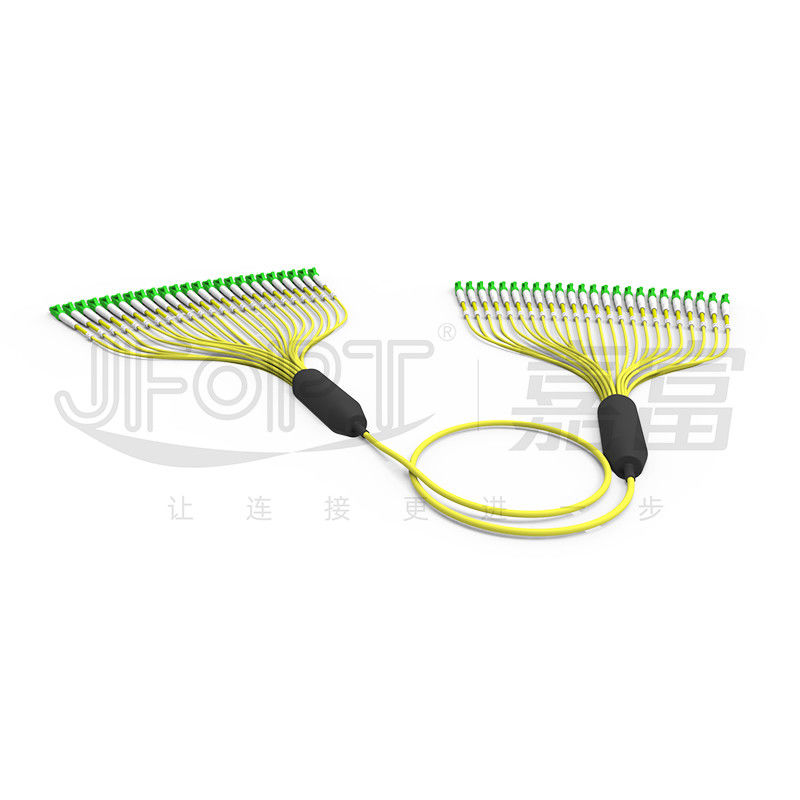

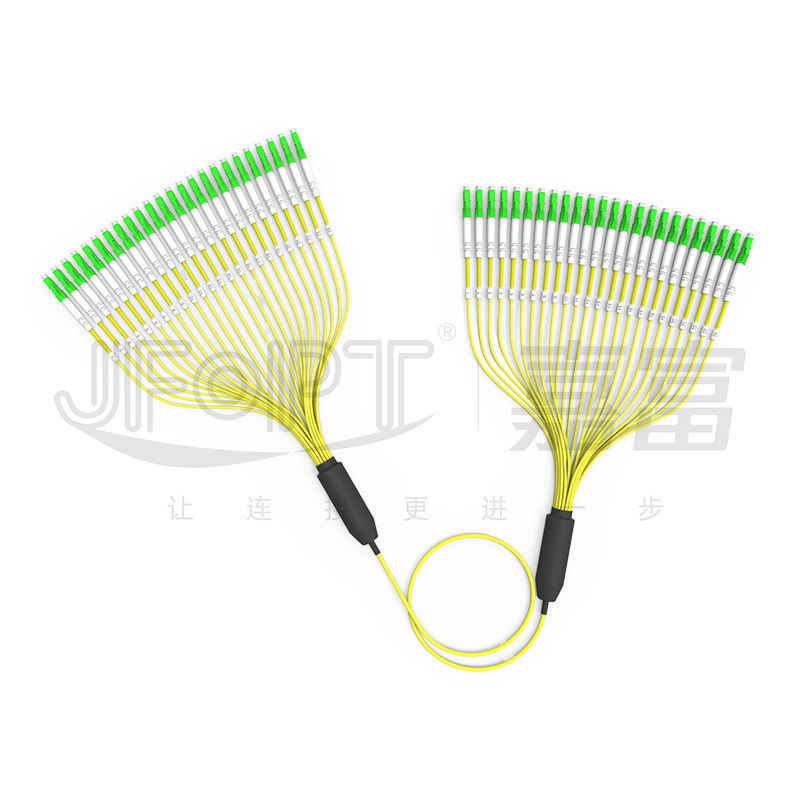

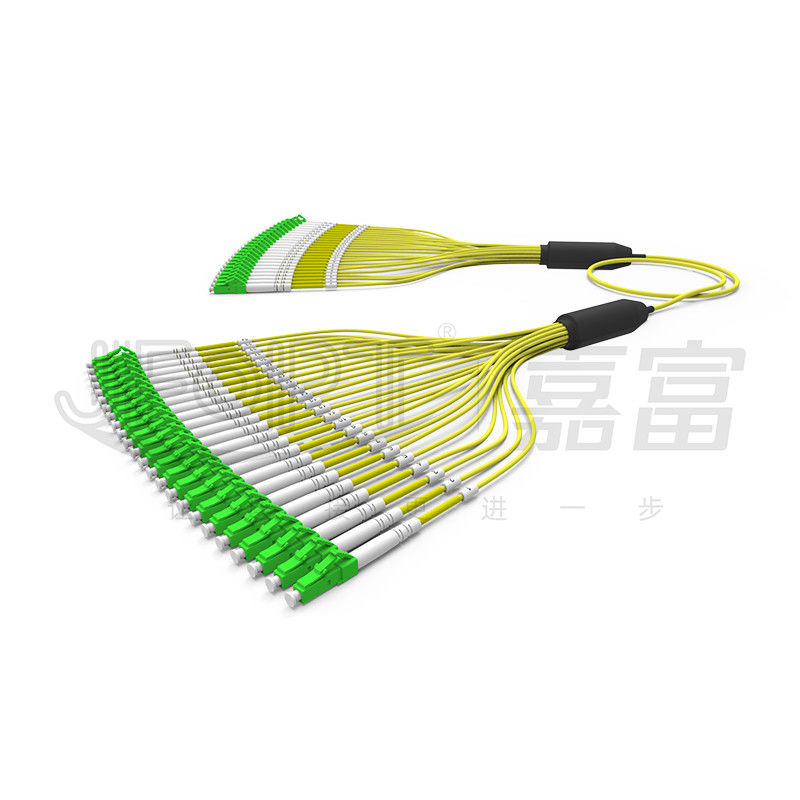

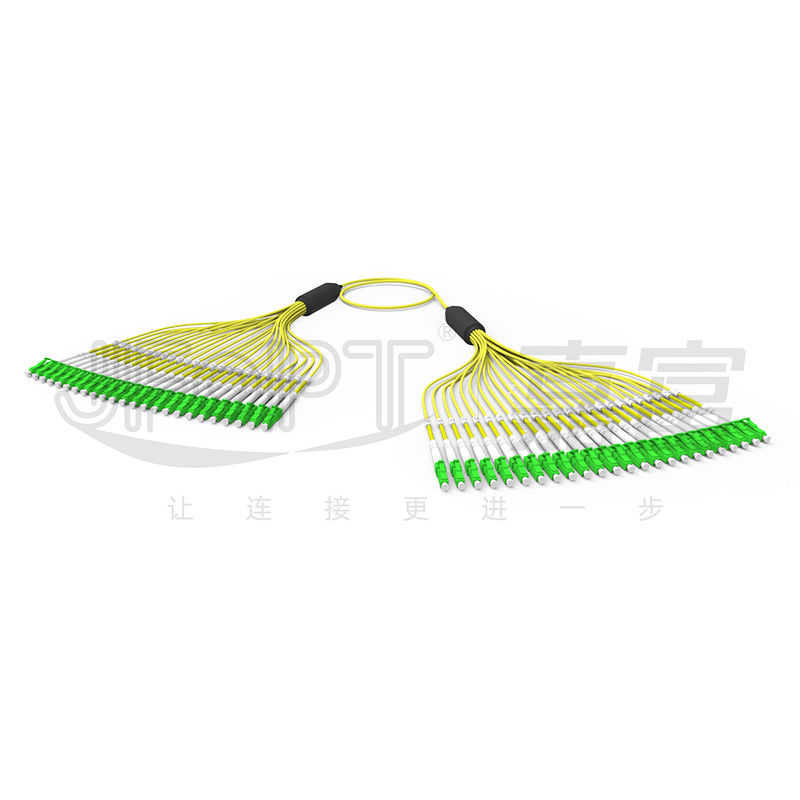

El cable Pre-terminado 24 de la tubería del cordón de remiendo 3.0m m quita el corazón G657A1 a la rama externa amarilla de la envoltura LC/APC
El cable principal del cordón de remiendo pre-terminado 3.0m m de LC/APC-LC/APC utiliza un solo 3.0m m mini cable, que se fabrica y pre-se cabe con los conectores en fábrica de JFOPT. Típicamente, las 24 bases que el mini cable consiste en dos sistemas de 12 colorearon fibras apretado-protegidas, el hilado del aramid, y una sola envoltura protectora. Un sistema de fibras es distinguido del otro sistema punteando. Los cordones de remiendo unimodales del paquete producidos por defecto de JFOPT a usar la fibra curva-insensible G657A1 para asegurar estabilidad en pequeños despliegues del espacio. Las ramas se fabrican usando tecnología gel-llenada, perceptiblemente mejorando su vida útil y resistencia a la tensión. Los clientes pueden elegir diversas cuentas de la base de la rama, longitudes, materiales principales del cable, colores, y modifican los extremos para requisitos particulares pre-terminados de diversos modelos tales como FC/SC/ST/E2000 para cubrir las necesidades de la interconexión entre diversos dispositivos.
* características
|
①diámetro externo de 3.0m m, espacio de ahorro de la instalación |
②Utiliza la fibra G657A1 para la estabilidad mejorada de la transmisión |
|
|
|
|
③Conectores del LC disponibles con solo-corazón o las ramas dual-cores |
④Las ramas se fabrican usando la tecnología gel-llenada para una conexión más segura |
|
|
|
|
⑤Secuencia adaptable del canal de la rama |
⑥Tubo 2.0mm/3.0m m flojo opcional/tubo flojo acorazado |
|
|
|
* usos
redes del acceso 1.Fiber
transmisión de datos 2.Fiber
sistemas de comunicación 3.Fiber, redes de televisión por cable, redes de telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector
|
Características del conector |
Tipo del conector |
LC/SC/FC/ST |
|||
|
Tipo de la virola |
Unimodal: UPC/APC; Con varios modos de funcionamiento: UPC |
||||
|
Material de la virola |
Circona de categoría A de cerámica |
||||
|
Color del conector |
Azul/verde/beige/aguamarina/púrpura |
||||
|
Pérdida de inserción |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Pérdida de vuelta |
Unimodal: ≥ 50dB del UPC; ≥ 60dB de APC; Con varios modos de funcionamiento: ≥ 25dB |
||||
|
Repetibilidad |
≤0.2dB |
||||
|
Capacidad de intercambio |
≤0.2dB |
||||
* parámetros de la geometría 3D (opcionales)
|
Artículos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
Milímetro |
SM |
Milímetro |
SM |
SM |
|
|
Radio de la curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Compensación de Apex (μm) |
≤50 |
≤30 |
||||
|
Fibra presionada (nanómetro) |
±100 |
|||||
|
Desviación del ángulo (°) |
0 |
8±0.3 |
||||
|
Desviación del ángulo en enlace (°) |
0 |
±0.5 |
||||
|
Diámetro de la fibra (μm) |
123-135 |
|||||
* parámetros del cable óptico
|
Proyecto |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcionales |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH opcional/PVC/TPU |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Modificado para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN opcionales/OFNR/OFNP |
|||
* opciones de ramificación
|
Estructura principal del cable |
|
|
|
|
|
Fanout con longitud igual |
Fanout con longitud desigual |
|
|
|
|
Ramificación del fber con el tubo de los retretes de 0.9m m |
|
|
|
|
|
Ramificación del fber con el tubo de los retretes de 2.0/3.0m m |
|
|
|
|
* empaquetado del producto
|
|
|
|
Empaquetado espesado del bolso |
Empaquetado espesado de la caja de cartón |
* fuerza de la fábrica
|
Especialización: JFOPT ha acumulado años de experiencia en el proceso de producción de los puentes del grande-corazón, asegurando extremadamente - pérdidas bajas y vida útil larga en ambientes complejos. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipos, equipados de las cortadoras de gran diámetro profesionales del cable multifilar, de la bobina rápida, eficiente, y aseada el asegurar de los diversos cables del grande-corazón para la entrega rápida. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad y dirige cualquier anormalidad encontrada comúnmente en cables del grande-corazón con la optimización de la calidad de la materia prima. El proceso de producción de conectores experimenta la prueba 100% y la inspección. |
|
||||
|
Desarrollo estándar: JFOPT puede modificar el color para requisitos particulares, el diámetro externo, el tipo y la cantidad de la fibra, y la estructura de chaqueta de los cables de puente según requisitos de cliente. Muestree el lacre y los dibujos que dirigen se utilizan para asegurar a producto especificaciones técnicas y consistencia a través de diversos órdenes del lote. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar puentes avanzados y de alto rendimiento de la fibra. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar los cordones de remiendo para requisitos particulares estándar de la fibra óptica?
Longitud total del diámetro de la longitud del cordón de remiendo/rama/del cable de rama/material del cable de la fibra/tipo de la fibra y número de corazones/color/requisitos de etiquetado y otros del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de nuestros cordones de remiendo estándar de la fibra óptica?
Los cordones de remiendo de la fibra óptica de JFOPT experimentan un diseño de proceso para asegurarse de que 100% de los conectores pasa la prueba de la pérdida de inserción y la inspección de la fin-cara, garantizando parámetros estables.
¿3.What es nuestro plazo de ejecución de la entrega?
Para los productos estándar, nuestro plazo de ejecución de la entrega se controla en el plazo de 5 días laborables, asegurando el envío rápido.
