Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
SC/A-SC/A-24F-OM5-8.2-LSZH-3M
Éntrenos en contacto con

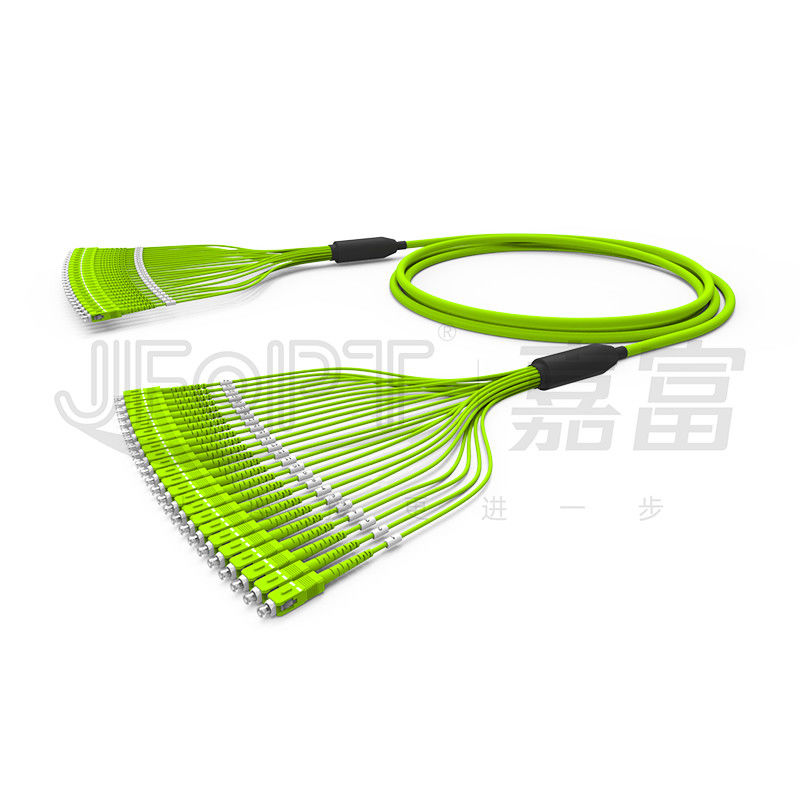

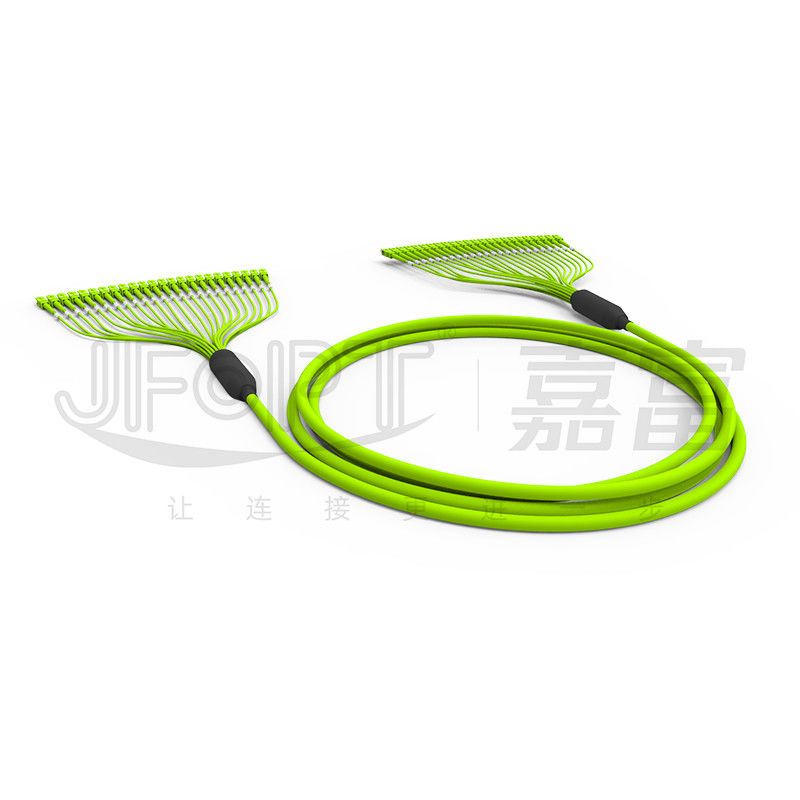

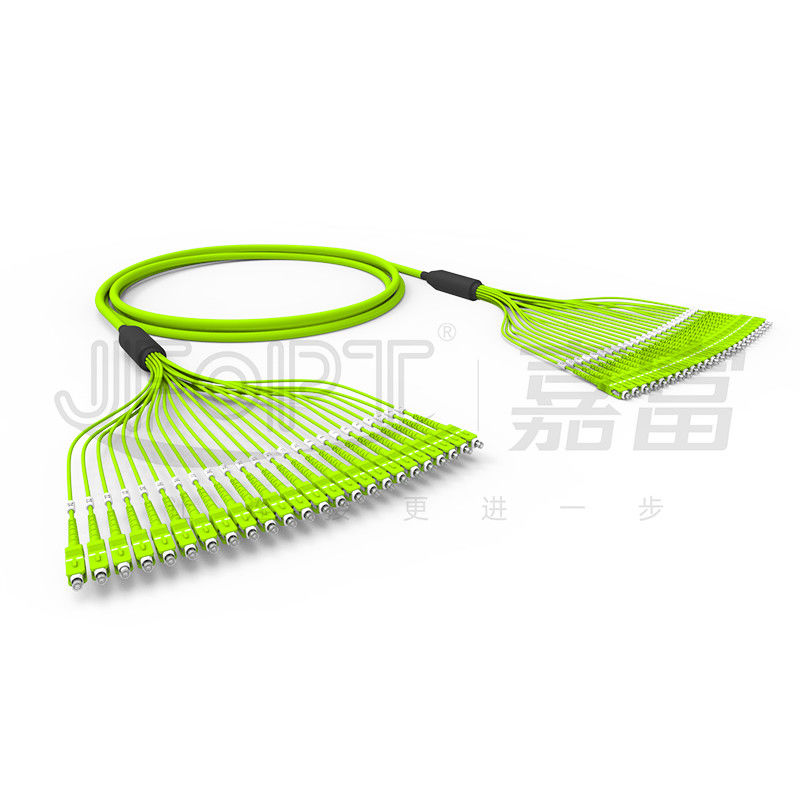

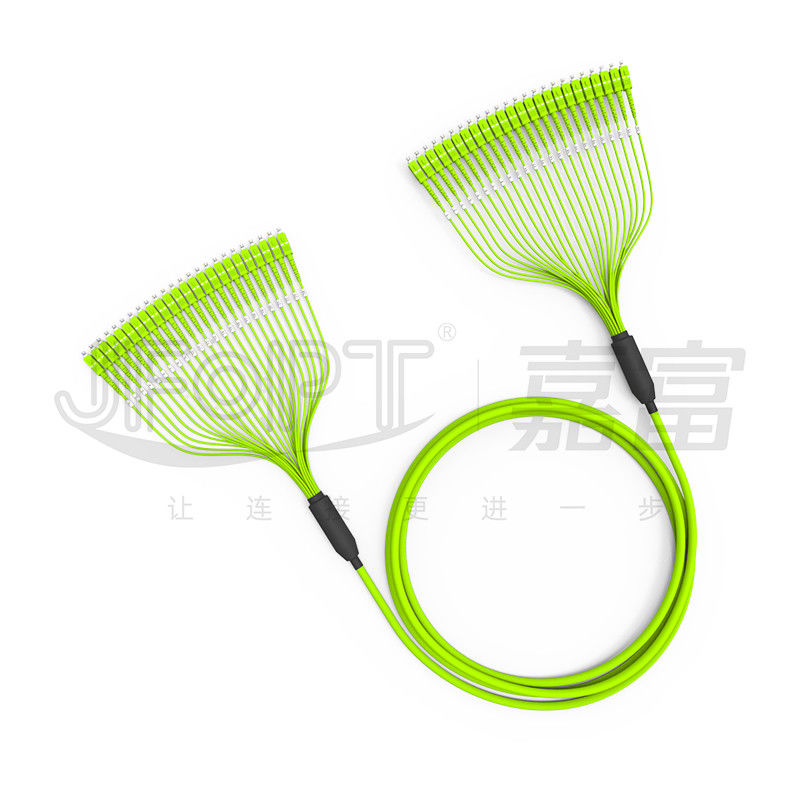

Verde lima con varios modos de funcionamiento Pre-terminado los 0.5m de la chaqueta de PVC OM5 del cable 24-Core de la fibra del paquete que ramifican con SC/APC
El cable de la fibra del paquete OM5 consiste en el interior apretado-protegido 0.9m m del sub-cable, que se puede terminar directamente con un conector de la fibra de 0.9m m o encaminar a través de un conducto con un equipo del fanout para la terminación. JFOPT ofrece diversos tipos de cables de la base de la fibra, incluyendo OM5. Los cables pre-terminados paquete de la fibra de JFOPT utilizan el hilado de alta resistencia del aramid, permitiendo que soporten la mayor tensión de tracción en las instalaciones de larga distancia debido a la chaqueta fuerte del hilado y del cable del aramid. La sección de ramificación emplea los divisores de alta calidad y artesanía madura para asegurar la ramificación segura. Los conectores de la fibra usados por nuestra compañía se fabrican usando nuevas pelotillas plásticas, y las virolas están de la alta concentricidad proporcionada por CTCC, asegurando calidad del producto superior y la estabilidad comparadas a los productos similares.
* características
|
①cable de la fibra del tronco 24-core con las ramas pre-terminadas |
②Hecho con la fibra curva-insensible OM5 para aumentar estabilidad de la transmisión |
||||
|
|
|
||||
|
③Utiliza las virolas de cerámica de alta calidad, de pequeñas pérdidas |
④terminación 100% de la fábrica y prueba para asegurar funcionamiento de transmisión |
||||
|
|
|
||||
|
⑤Cada cable se hace juego con el divisor apropiado basado en las dimensiones del cable y de las ramas principales, asegurando una estructura de ramificación segura y estable |
|
||||
|
|
- |
||||
* usos
redes del acceso 1.Fiber
transmisión de datos 2.Fiber
sistemas de comunicación 3.Fiber, redes de televisión por cable, redes de telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector de SC/LC/FC/ST
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
Milímetro |
≤0.3dB |
UPC≥25dB |
|
* parámetros de la geometría de SC/LC/FC/ST 3D (opcionales)
|
Artículos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
Milímetro |
SM |
Milímetro |
SM |
SM |
|
|
Radio de la curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Compensación de Apex (μm) |
≤50 |
≤30 |
||||
|
Fibra presionada (nanómetro) |
±100 |
|||||
|
Desviación del ángulo (°) |
0 |
8±0.3 |
||||
|
Desviación del ángulo en enlace (°) |
0 |
±0.5 |
||||
|
Diámetro de la fibra (μm) |
123-135 |
|||||
* opciones del color del conector
|
Conector del SC |
||||
|
Solo modo |
Azul |
Verde |
||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
|
|
|||
|
Heather Violet |
- |
|||
|
|
- |
|||
* parámetros del cable óptico
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
12 |
|||
|
Elemento del refuerzo |
Hilado de Aramid |
|||
|
Material externo de la envoltura |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la envoltura |
6.8m m |
|||
|
Color externo de la envoltura |
Verde/modificado para requisitos particulares |
|||
|
Resistencia a la tensión máxima (largo plazo) |
300N |
|||
|
Resistencia a la tensión del máximo (a corto plazo) |
600N |
|||
|
Resistencia máxima del agolpamiento (a largo plazo) |
los 200N/cm |
|||
|
Resistencia máxima del agolpamiento (a corto plazo) |
el 1000N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Retraso de llama |
OFN/OFNR/OFNP opcional |
|||
* opciones del conector
|
Selección a dos caras del producto |
|||
|
Diámetro del cable |
Tipo de la bota |
Imagen |
Dibujos |
|
2.0m m |
Estándar |
|
|
|
3.0m m |
Estándar |
|
|
|
Sola selección del producto |
|||
|
Diámetro del cable |
Tipo de la bota |
Imagen |
Dibujos |
|
0.9m m |
Estándar |
|
|
|
2.0m m |
Estándar |
|
|
|
3.0m m |
Estándar |
|
|
* opciones de ramificación
|
|
|
|
Estructura principal del cable |
|
|
|
|
|
Fanout con longitud igual |
Fanout con longitud desigual |
|
|
|
|
Ramificación de la subunidad directa |
|
|
|
|
|
Ramificación del fber con el tubo de los retretes de 2.0/3.0m m |
|
|
|
|
|
Ramificación de la fibra con el tubo acorazado desnudo de 3.0m m |
|
|
|
|
|
Ramificación de la fibra con el tubo espiral de la armadura de 3.0m m |
|
* empaquetado del producto
|
|
|
|
Empaquetado autoadhesivo espesado del bolso |
Empaquetado espesado del cartón |
* fuerza de la fábrica
|
Especialización: JFOPT ha acumulado años de experiencia en la producción de puentes de la cuenta del grande-corazón, asegurando extremadamente - pérdida baja y vida útil larga en ambientes complejos. |
|
||||
|
Capacidad de fabricación: Con 5 líneas de montaje y equipos, JFOPT se equipa de las cortadoras de gran diámetro profesionales del cable multifilar enrolla a rápidamente, eficientemente, y cuidadosamente los diversos cables de la cuenta del grande-corazón, asegurando entrega rápida. |
|
||||
|
Control de calidad: JFOPT ejecuta control de calidad estricto. De la adquisición de la materia prima a todos los vínculos en el proceso de producción, hay inspecciones y supervisión profesionales, prueba de la pérdida de inserción/inspección de la calidad de la cara del extremo para asegurar calidad del producto. |
|
||||
|
Estándares del arreglo para requisitos particulares: JFOPT puede modificar el color del cable para requisitos particulares, el diámetro externo, el tipo y la cantidad de la fibra, y la estructura de chaqueta según requisitos de cliente. A través de dibujos del lacre y de ingeniería de la muestra, aseguramos los parámetros técnicos del producto y mantenemos consistencia a través de diversos órdenes del lote. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D que desarrolla constantemente puentes más avanzados y más de alto rendimiento de la fibra óptica. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What deben ser considerados al modificar puentes estándar de la fibra óptica para requisitos particulares?
Los requisitos del arreglo para requisitos particulares para los puentes de la fibra óptica incluyen la longitud total del puente, longitud de las ramas, diámetro de los cables de rama, material del cable, tipo de la fibra y cuenta de la base, color, y etiquetado.
¿2.How aseguramos la estabilidad de nuestros puentes estándar de la fibra óptica?
JFOPT asegura la estabilidad de nuestros puentes de la fibra óptica con diseño de proceso meticuloso. Todos los conectores experimentan la prueba 100% de la pérdida de inserción y la inspección de la fin-cara, asegurando funcionamiento estable y confiable.
¿3.What es nuestro plazo de ejecución de la entrega?
Para los productos estándar, nuestro plazo de ejecución de la entrega se controla en el plazo de 5 días laborables, asegurando el envío pronto y satisfaciendo sus necesidades urgentes.
