Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO-LC 3.0-2.0m m
Éntrenos en contacto con

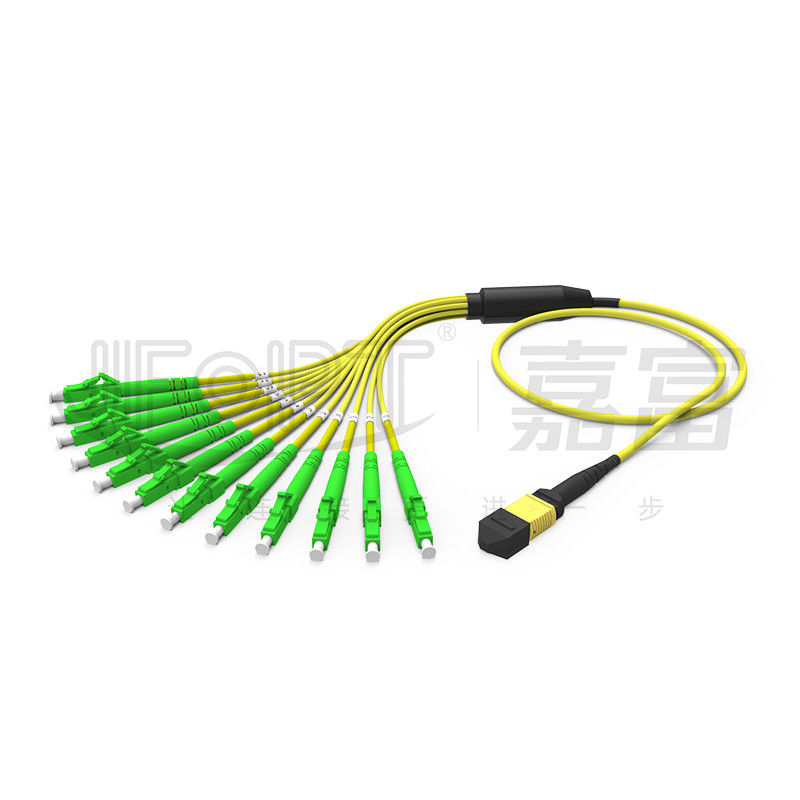

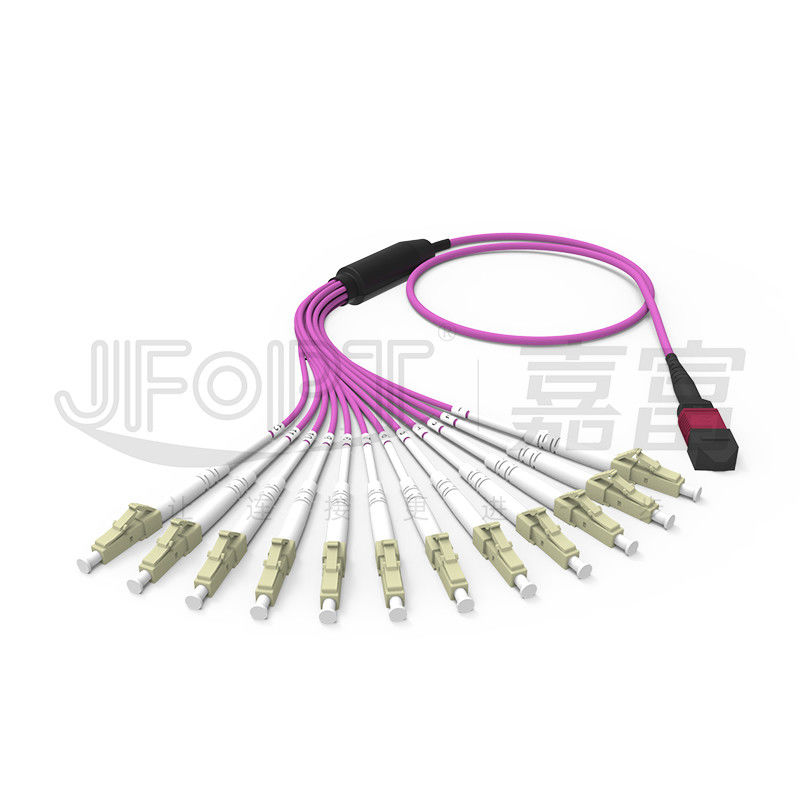

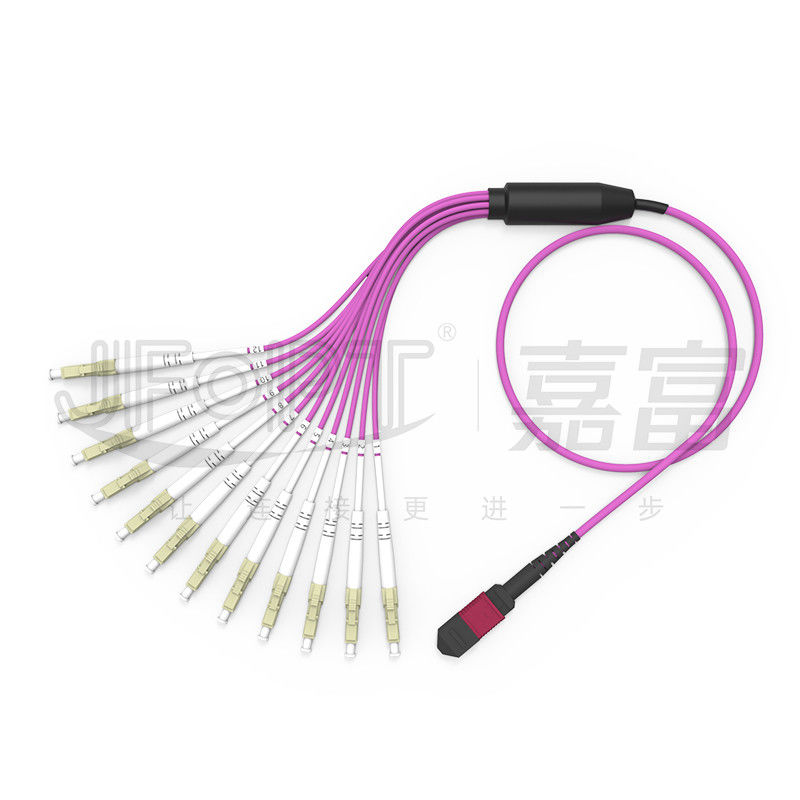

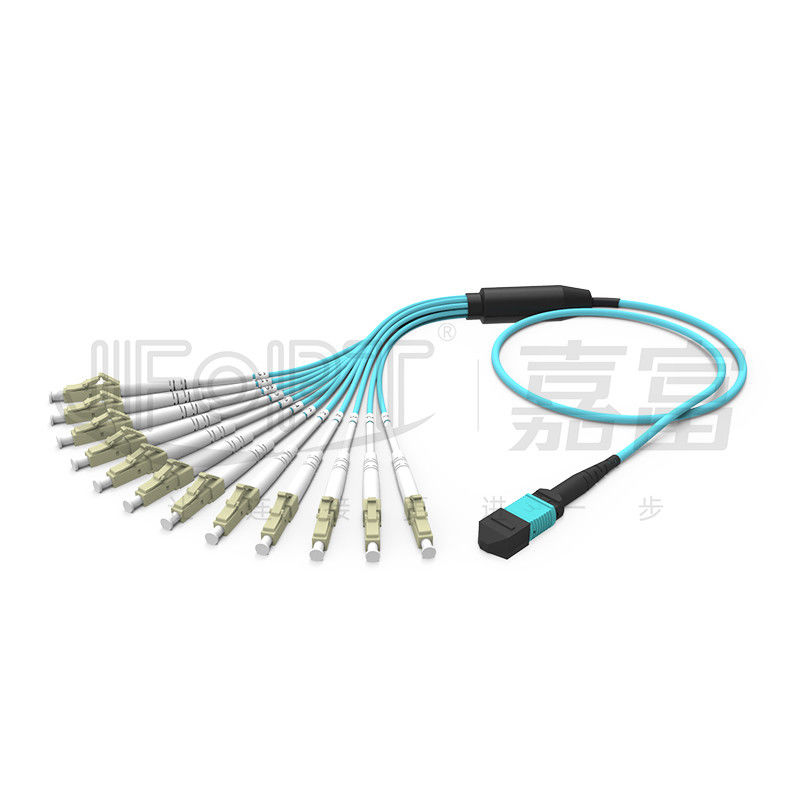

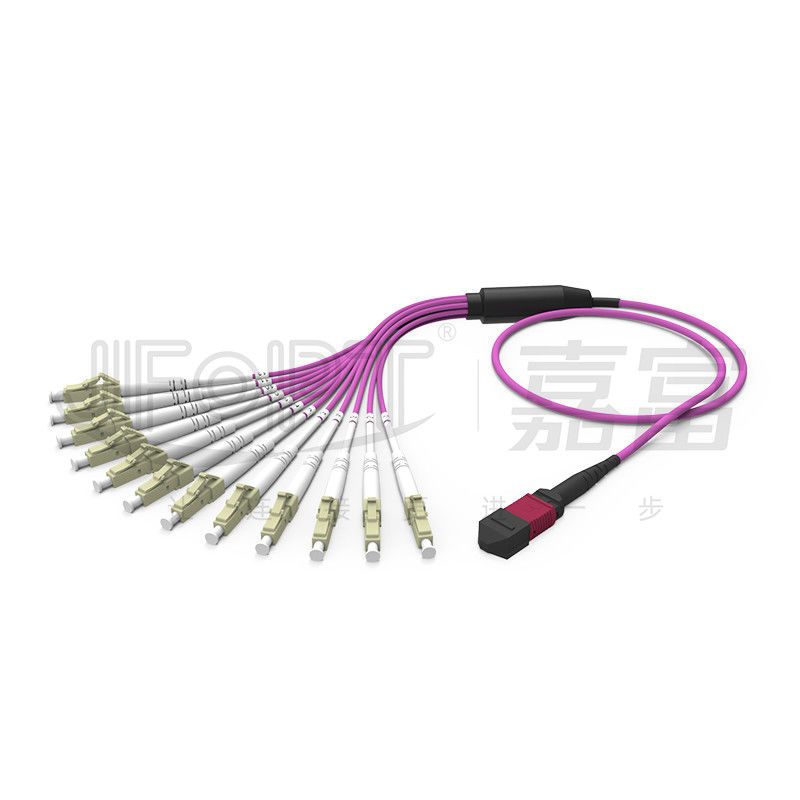

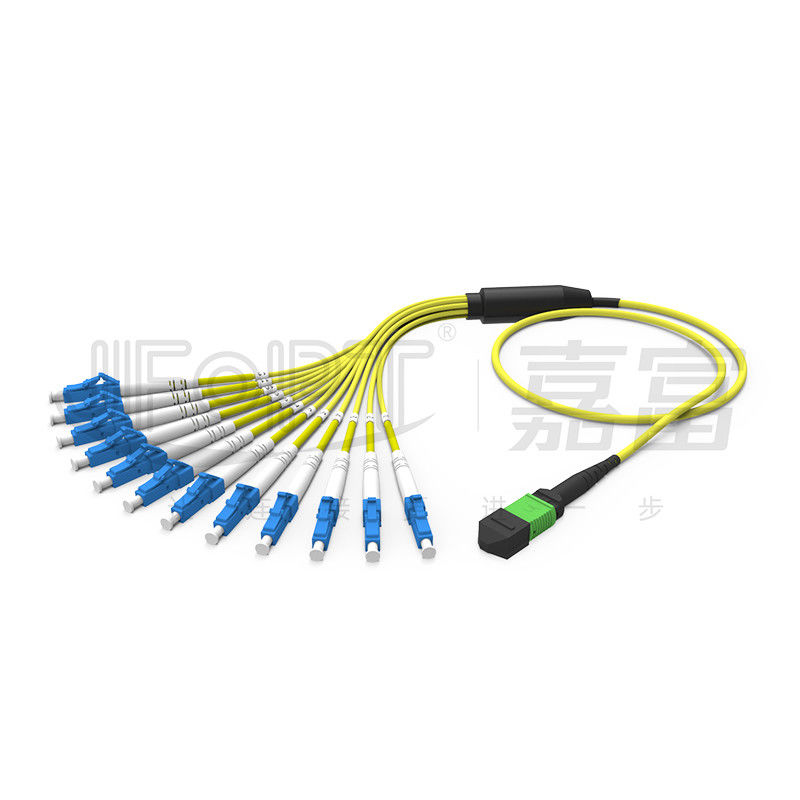

Cordón de remiendo de la rama de MPO-LC 3,0 Mini Cable 2.0m m
El cordón de remiendo de la rama de MPO-LC se diseña para la convergencia de la señal óptica en marcos de distribución o la señal que parte en módulos ópticos, de uso general en la mejora de las redes 40G/100G. El MPO hasta el cordón de remiendo de la rama de 2.0m m LC está disponible en configuraciones de 8/12/16/24 de las fibras. El conector de MPO se puede modificar para requisitos particulares con masculino o los conectores hembra, mientras que el conector del LC se puede seleccionar como a una cara o a dos caras (arreglo para requisitos particulares del canal de TX/RX). La longitud de la rama se puede modificar para requisitos particulares para la longitud igual, la fan-hacia fuera, o las longitudes de la pendiente, entre otras opciones.
* características
|
①Rama con la envoltura de 2.0m m para la instalación y la protección fáciles
|
②Equipo adaptable del fanout para hacer juego otros cables externos de la chaqueta sola/dual del diámetro mini
|
|
|
|
③La rama del LC se puede seleccionar como longitud igual o longitud desigual para el despliegue flexible
|
④terminación 100% de la fábrica y prueba para asegurar funcionamiento de transmisión confiable
|
|
|
|
* usos
cableado de la red del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del conector del LC
|
Características del conector |
Tipo del conector |
LC |
|||
|
Tipo de la cara del extremo |
Unimodal: UPC/APC; Con varios modos de funcionamiento: UPC |
||||
|
Tipo de la virola |
Virola de cerámica de la circona del grado-UNo |
||||
|
Color de vivienda del conector |
Azul/verde/beige/aguamarina/violeta/cal |
||||
|
Pérdida de inserción |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Pérdida de vuelta |
Unimodal: UPC≥50dB; APC≥60dB; Con varios modos de funcionamiento: ≥25dB |
||||
|
Repetibilidad |
≤0.2dB |
||||
|
Capacidad de intercambio |
≤0.2dB |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable
|
Proyecto |
Parámetros |
|||
|
Tipo de la fibra |
Opcional: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Cuenta de la fibra |
Opcional: 8/12/16/24 |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
Opcional: LSZH/PVC/TPU |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/aguamarina/magenta/aduana |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
Opcional: OFN/OFNR/OFNP |
|||
* opciones del color del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* opciones de ramificación
|
|
|
|
Estructura principal del cable |
|
|
|
|
|
Fanout con longitudes iguales |
Fanout con longitudes desiguales |
|
|
|
|
Rama del Fanout 0.9m m |
|
|
|
|
|
Rama del Fanout 2.0/3.0m m |
|
* selección de la polaridad
|
MPO |
||||
|
|
|
LC |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesionalismo: JFOPT se ha estado centrando en la producción de puentes de MPO por más de 10 años, con experiencia profesional y un conjunto completo del equipo de primera calidad (SUMIX/JRG/OPTOTEST), puede producir los puentes de alta calidad y de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipo de MPO, teniendo en cuenta la producción rápida y eficiente de un gran número de puentes de MPO cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad, incluyendo la prueba profesional de la calidad y la supervisión en cada etapa de la adquisición de la materia prima a los procesos de producción. Conducimos la prueba de interferencia 3D del 100%, la prueba de la pérdida de inserción, y la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Desarrollo estándar: JFOPT puede convertirse y adherirse estrictamente a los estándares de producción del puente de MPO según requisitos de cliente, asegurando consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT pone énfasis en la innovación tecnológica y tiene un equipo profesional del R&D que desarrolla más avanzado y alto-que realiza continuamente puentes de MPO. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y reparaciones posventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What deben ser considerados al modificar puentes de MPO para requisitos particulares?
Longitud del puente/material del cable/tipo de la fibra y cuenta/estándares de MPO de la fibra de inserción de la pérdida/requisitos del color/etiquetas y peticiones masculinos o femeninos del arreglo para requisitos particulares.
¿2.How aseguramos los parámetros estables para nuestros puentes de MPO?
Los puentes del MPO de JFOPT experimentan la prueba del interferómetro 3D del 100% y la prueba del 100% IL&RL, asegurando parámetros estables.
¿3.What es nuestro plazo de ejecución de la entrega?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MPO, asegurando pronta entrega.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
Además de puentes de MPO, también producimos los loopbacks de MPO, atenuadores de MPO, varón de MPO a los adaptadores hembra, a los puentes de la TA, y a otros productos relacionados de MPO.
