Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO/P-SC/A OM3 0.9m m LL los 0.3m
Éntrenos en contacto con

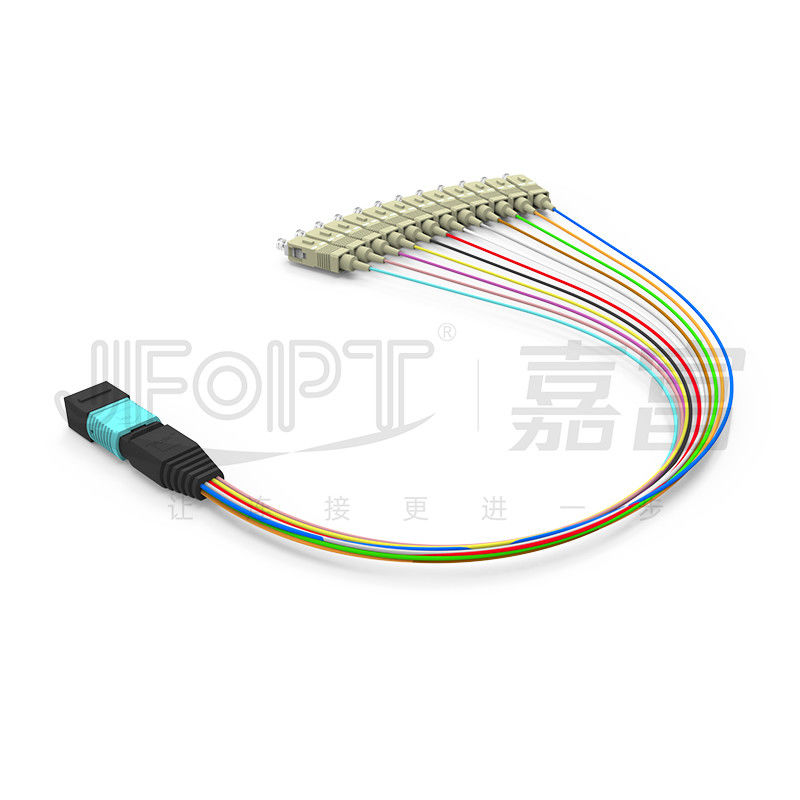

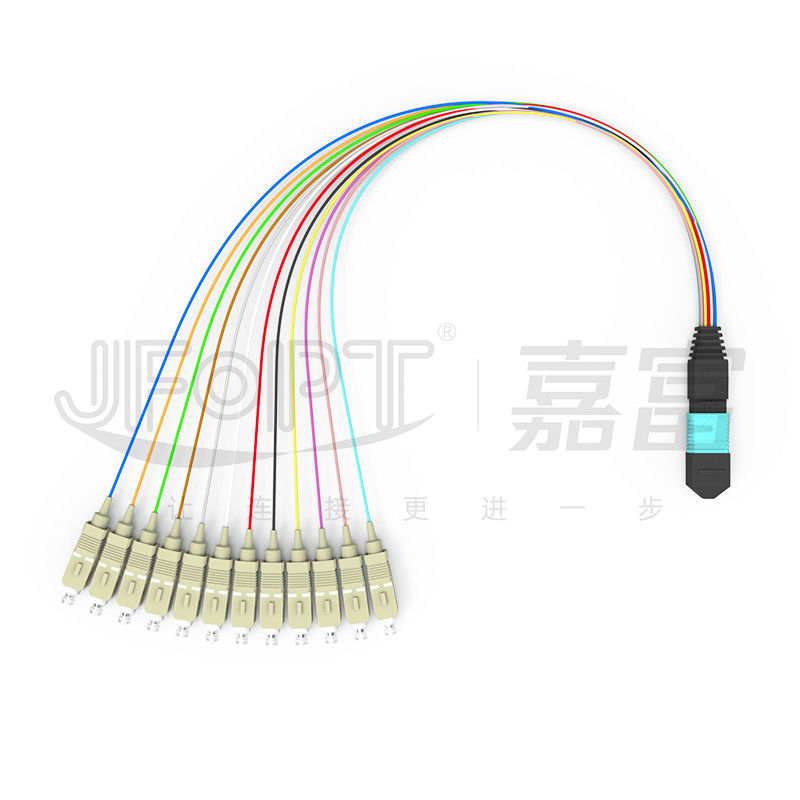

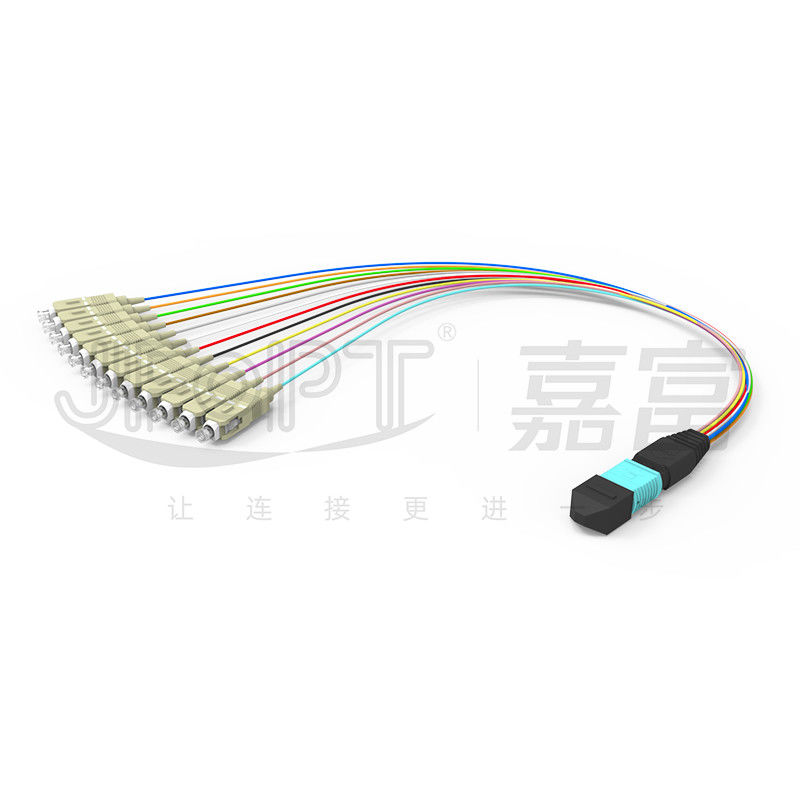

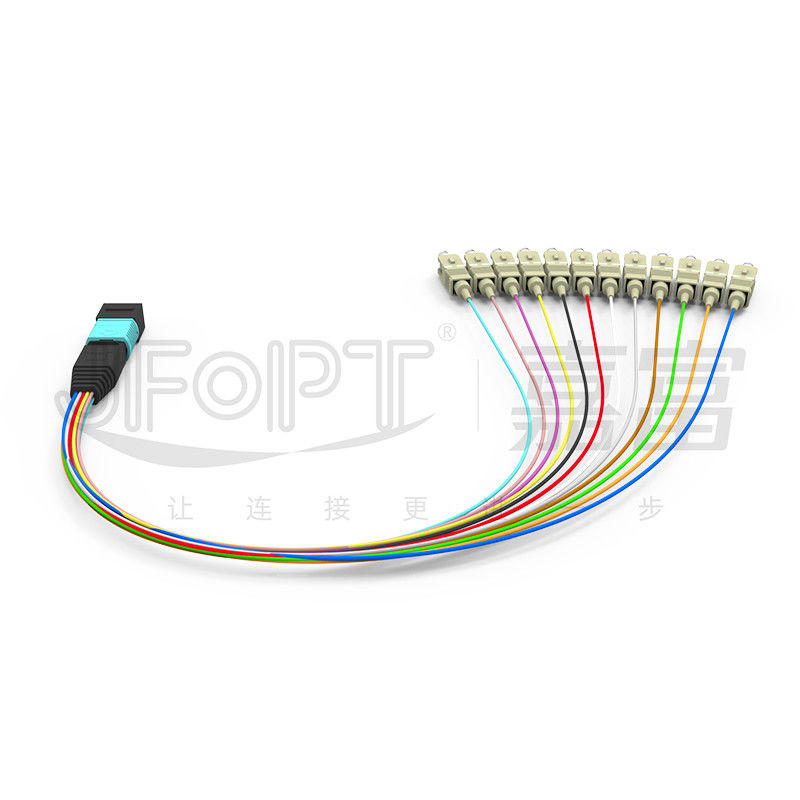

MPO/PC - cordón de remiendo de pequeñas pérdidas con varios modos de funcionamiento de la rama del SC/de APC los 0.3m OM3 0.9m m
Los cordones de remiendo forrados 0.9m m de la rama de MPO-SC se utilizan típicamente para la instalación dentro del equipo o de casetes de MPO. El cable de la fibra usado para la conexión se hace con la cinta que la fibra desnuda roscó a través de una envoltura de 0.9m m. Un extremo se equipa de un conector de MPO, mientras que el otro extremo tiene generalmente un conector del SC basado en los requisitos. El cordón de remiendo de la rama de MPO-SC se puede modificar para requisitos particulares con secuencia del alambre del canal, estilo del anillo de la identificación, longitud de la rama, y color de la rama, facilitando la identificación y el mantenimiento en el futuro. Se recomienda para utilizar los casetes del MPO de JFOPT, que permite la extensión rápida y fácil del despliegue o de la capacidad de redes en centros de datos, cuartos del servidor, y otros ambientes.
* características
|
①Los colores de la envoltura del conector y de la rama siguen estándares internacionales o pueden ser modificados para requisitos particulares
|
②la fibra Curva-insensible OM3 aumenta estabilidad de la transmisión
|
|
|
|
③Los conectores de pequeñas pérdidas de MPO mantienen distancia de transmisión máxima
|
④las terminaciones 100% y la prueba de la fábrica aseguran funcionamiento de transmisión
|
|
|
|
⑤Compatible con los casetes de MPO para la gestión modular
|
- |
|
-
|
* usos
cableado del centro 1.Data
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del conector del SC
|
Especificaciones del conector |
Tipo del conector |
SC |
|||
|
Tipo de la virola |
Solo modo: UPC/APC; Con varios modos de funcionamiento: UPC |
||||
|
Material de la virola |
Circona de categoría A de cerámica |
||||
|
Color del conector |
Azul/verde/beige/aguamarina/violeta/verde lima |
||||
|
Pérdida de inserción |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Pérdida de vuelta |
Solo modo: UPC≥50dB; APC≥60dB; Con varios modos de funcionamiento: ≥25dB |
||||
|
Repetibilidad |
≤0.2dB |
||||
|
Capacidad de intercambio |
≤0.2dB |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* selección de color de vivienda del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Experiencia: Con más de 10 años de foco en la producción del cable del tronco de MPO, JFOPT tiene experto técnico profesional y un conjunto completo del equipo de la top-marca (SUMIX/JRG/OPTOTEST), permitiendo la producción de cables de alta calidad y de alto rendimiento del tronco de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje de MPO, permitiendo que la producción rápida y eficiente de una gran cantidad de cables del tronco de MPO cubra demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta control de calidad estricto en cada paso, de la materia prima a la producción. Conducimos inspecciones y la supervisión profesionales de la calidad, incluyendo la prueba del interferómetro 3D del 100%, la prueba de la pérdida de inserción, y la inspección de la fin-cara, para asegurar calidad del producto. |
|
||||
|
Normalización: JFOPT puede desarrollar y seguir estrictamente estándares de producción del cable del tronco de MPO según requisitos de cliente, asegurando consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar cables más avanzados y más de alto rendimiento del tronco de MPO. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿las consideraciones 1.What deben ser hechas al modificar los cables del tronco para requisitos particulares de MPO?
Longitud del género del cable del tronco de MPO/del material del cable de tipo y de cuenta (material) de la chaqueta /Fiber/del estándar de la pérdida de los conectores de MPO (masculinos/hembra) /Insertion para los conectores/la preferencia de color/los requisitos y las peticiones de etiquetado del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de nuestros cables del tronco de MPO?
JFOPT asegura la estabilidad de nuestros cables del tronco de MPO con la prueba rigurosa. Todos nuestros cables del tronco de MPO experimentan la prueba de la interferometría 3D y pasan la prueba de la pérdida de inserción, garantizando funcionamiento estable.
¿3.What es nuestro plazo de ejecución de la entrega?
Con una capacidad de producción mensual de más de 30.000 conectores de MPO, podemos asegurar entrega rápida para cubrir sus demandas puntualmente.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
Además de los cables del tronco de MPO, también proporcionamos otros productos MPO-relacionados tales como loopbacks de MPO, atenuadores de MPO, adaptadores varón-a-femeninos de MPO, y puentes de la TA.
