Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO-MPO 24F 3.0m m OFNR/OFNP
Éntrenos en contacto con

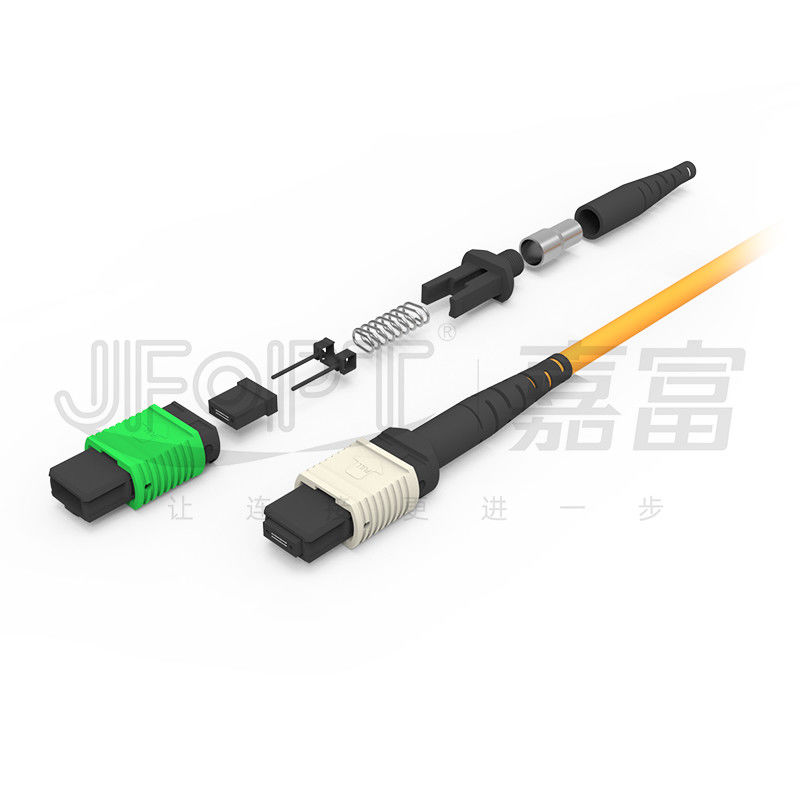

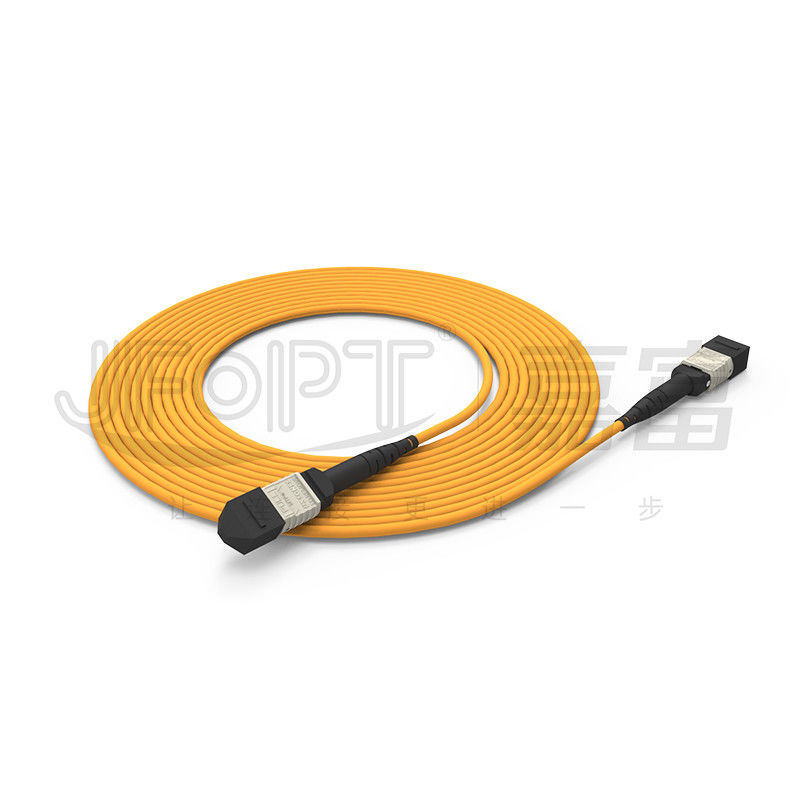

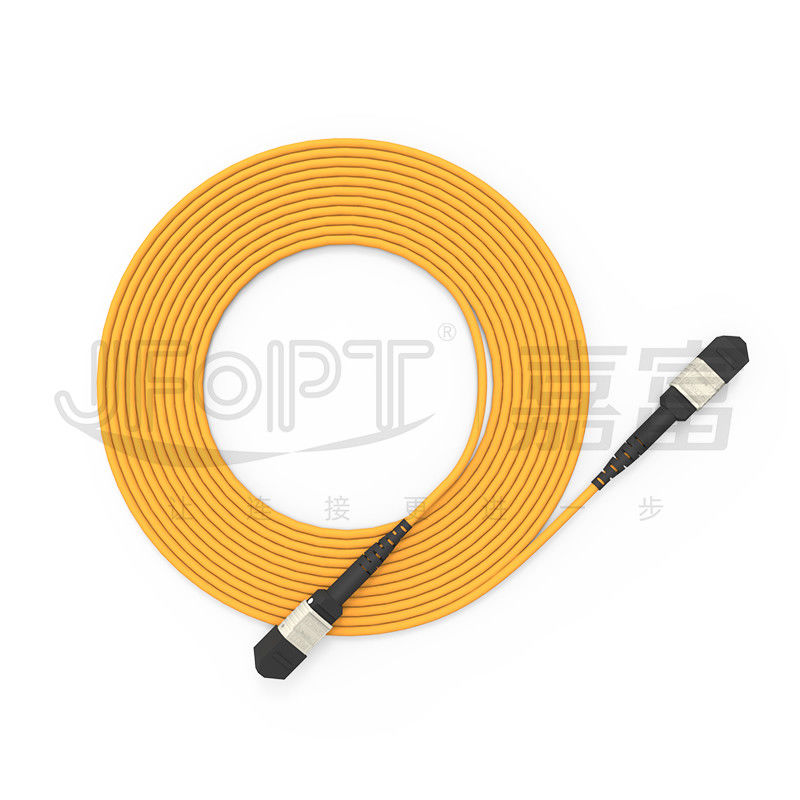

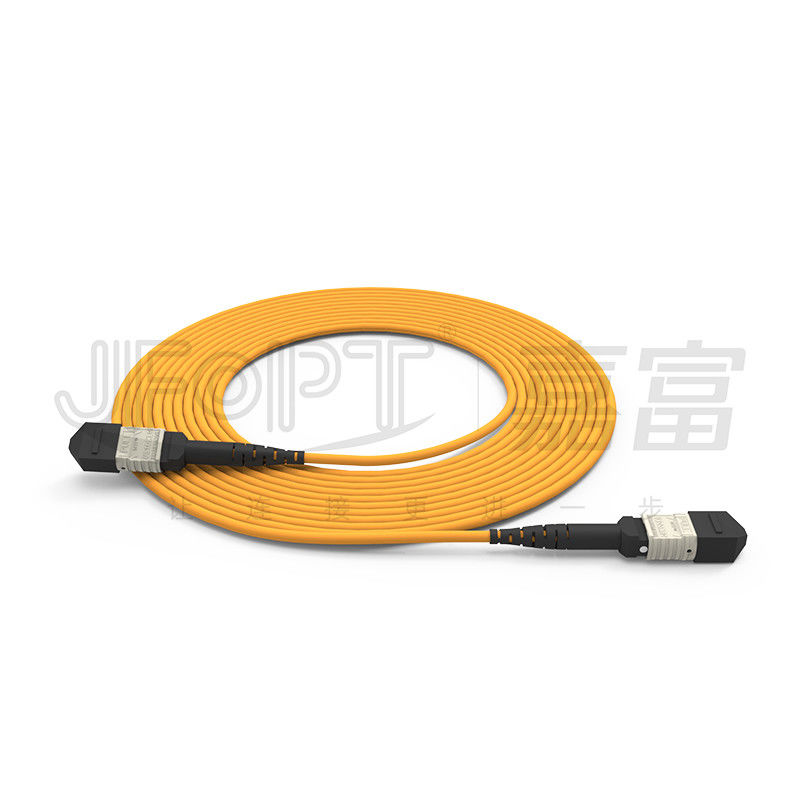

Virola ignífuga externa 2x12 del diámetro OFNR/OFNP del cable 3.0m m de la espina dorsal de MPO 24-Core
JFOPT ofrece puentes de MPO con opciones de marcas tales como SENKO, SUNCALL, ILSINTECH, y NEUTRAL. Estas opciones abastecen a diversos requisitos de presupuesto. La fibra usada en los puentes es originaria de marcas internacionalmente renombradas como YOFC y Corning, asegurando calidad confiable. El cable usado es un cable 3.0m m mini-redondo, que tiene un pequeño diámetro externo y ahorra el espacio de la instalación. El mini cable es típicamente vestido con los materiales de LSZH o del PVC, y los clientes pueden elegir entre los grados ignífugos de OFNR/OFNP. El proceso de la producción maduro de JFOPT se asegura de que las caras del extremo del conector y los datos de las 2 filas de 12 pernos en las virolas de la TA estén probados y pasen todo los estándares requeridos.
* características
|
①Los corazones de alta calidad y los conectores de la fibra aseguran la transmisión estable de la señal |
②Tres tipos de la polaridad (TYPE-A/TYPE-B/TYPE-C) disponibles para la selección |
||||
|
|
|
||||
|
③Opción materiales externos de la chaqueta de LSZH o de OFNP |
④interferencia 100% que prueba para garantizar funcionamiento de transmisión |
||||
|
|
|
||||
* usos
cableado del sitio del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable óptico
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la fuerza (el largo plazo) |
el 100N/cm |
|||
|
Fuerza del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
2~12 |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la chaqueta |
2.5x5.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
100N |
|||
|
Resistencia a la tensión (a corto plazo) |
200N |
|||
|
Machaque la fuerza (el largo plazo) |
los 200N/cm |
|||
|
Fuerza del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
50m m |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
30m m |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
* opciones de vivienda del color del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* opciones de la bota
|
Bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable |
Imagen |
Dibujos |
|
Bota redonda |
longitud 33m m de 3,0 botas |
3.0/3.2 |
|
|
|
longitud 17m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
longitud 33m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota cuadrada |
longitud 25m m de 2,0 botas |
3.0/3.2 |
|
|
|
longitud 25m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
longitud 17m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota del cable de cinta |
longitud 22m m de la bota 2.5*5.0 |
2.5*5.0 |
|
|
|
Bota desnuda de la fibra de la cinta |
Longitud desnuda 19m m de la bota de la fibra de la cinta |
Fibra desnuda de la cinta |
|
|
|
Etiqueta del tirón |
Universal para todas las botas |
Universal |
|
|
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Experiencia: Con más de 10 años de foco en puentes de MPO, JFOPT tiene experiencia profesional y un conjunto completo del equipo de primera calidad (SUMIX/JRG/OPTOTEST), permitiendo la producción de puentes de alta calidad y de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipo de MPO para producir una gran cantidad de puentes de MPO de manera rápida y eficiente para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad en cada etapa, de la materia prima a los procesos de producción, con la inspección de la calidad y la supervisión profesionales. Conducimos la prueba del interferómetro 3D del 100%/la prueba de la pérdida de vuelta/la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Normalización: JFOPT puede modificar para requisitos particulares y adherirse estrictamente a los estándares de producción para los puentes de MPO según requisitos de cliente, asegurando consistencia y la estabilidad del funcionamiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar puentes más avanzados y más de alto rendimiento de MPO. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What se deben prestar la atención a cuando modifican puentes de MPO para requisitos particulares?
Longitud del puente de MPO/material del cable/tipo de la fibra y número de corazones/de varón del conector/de estándar femenino/del parte movible de la pérdida/de color/de etiqueta y de otros requisitos modificados para requisitos particulares.
¿2.How hace nuestro puente de MPO aseguraron parámetros estables?
El puente el 100% del MPO de JFOPT pasó la prueba de interferencia 3D y el 100% pasó la prueba de la pérdida de vuelta de la inserción para asegurar parámetros estables.
¿plazo de ejecución 3.Our?
Podemos producir los conectores de 30000+ MPO por el mes, que puede garantizar completamente su envío rápido.
¿4.What que otros productos derivados de MPO nosotros hacen?
Podemos también producir productos relacionados de MPO tales como alambre de puente varón-a-femenino de la transición connector/MT del disyuntor /MPO attenuator/MPO de MPO.
