Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO-LC 16F G657A1/A2 3,0 LL
Éntrenos en contacto con

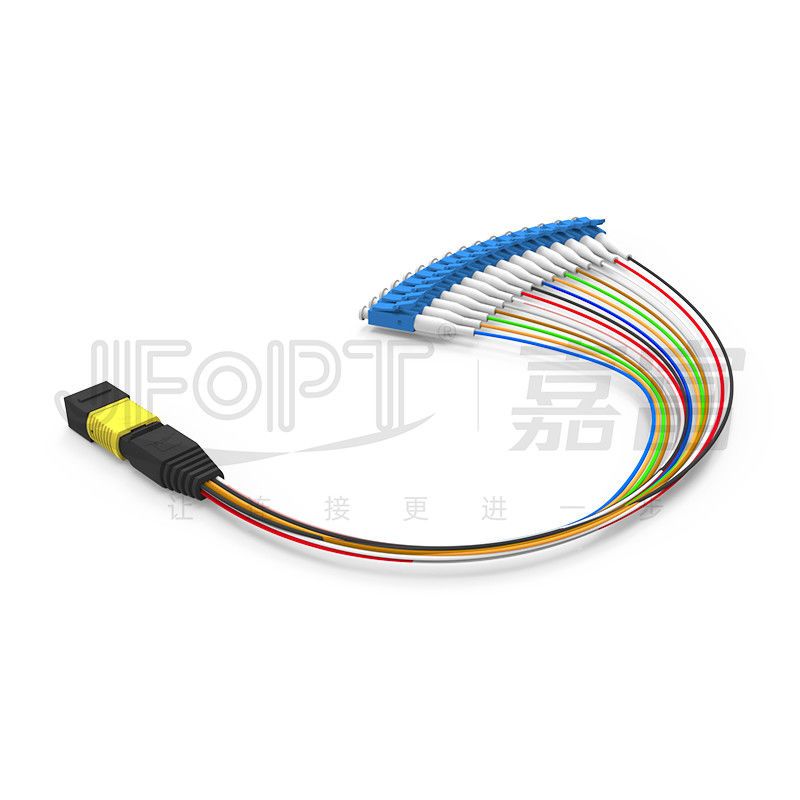

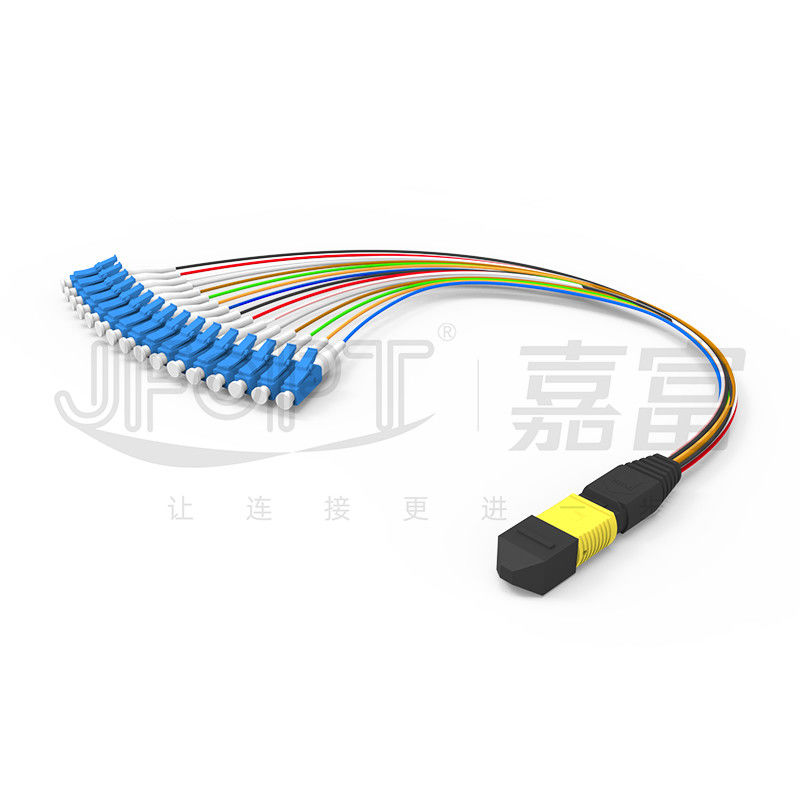

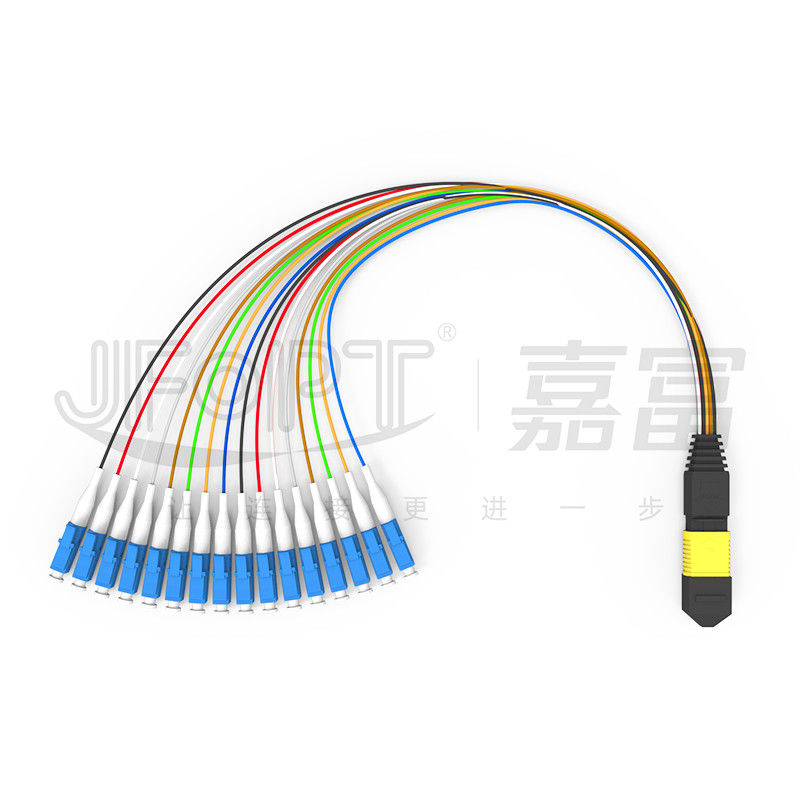

Tipo de pequeñas pérdidas unimodal G657A1/G657A2 de los corazones del cordón de remiendo de MPO-LC 16 una caja del módulo
16 el puente óptico de la caja del módulo de la base MPO-LC consiste en 16 conectores de la base MPO en ambos extremos y conectores a una cara del LC. El cable de fribra óptica se hace de la fibra desnuda roscada a través de un tubo de 0.9m m. Este tipo de puente se utiliza sobre todo en las cajas del módulo de MPO/MTP, ofreciendo ventajas tales como longitud más corta, más tamaño pequeño, y el doblez flexible. JFOPT omite usar la fibra curva-resistente G657A1/A2 para los puentes unimodales y OM3 o una fibra curva-insensible más alta para los puentes con varios modos de funcionamiento. Se importa nuestro equipo de proceso de MPO y cada conector experimenta pruebas múltiples. Además, tenemos líneas de montaje múltiples de MPO, permitiéndonos manejar órdenes de gran capacidad.
* características
|
①virolas y piezas de 16-core MPO
|
②Diseñado para el uso en cajas del módulo
|
|
|
|
③Radio de doblez mínimo de 7.5m m
|
④Compatible con las cajas de distribución de JFOPT MPO y las cajas del módulo
|
|
|
|
* usos
cableado del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G.
sistemas de comunicación 3.Fiber, redes de cabletelevisión, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del conector del LC
|
Características del conector |
Tipo del conector |
LC |
|||
|
Tipo de la cara del extremo |
Unimodal: UPC/APC; Con varios modos de funcionamiento: UPC |
||||
|
Tipo de la virola |
Virola de cerámica de la circona del grado-UNo |
||||
|
Color de vivienda del conector |
Azul/verde/beige/aguamarina/violeta/cal |
||||
|
Pérdida de inserción |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Pérdida de vuelta |
Unimodal: UPC≥50dB; APC≥60dB; Con varios modos de funcionamiento: ≥25dB |
||||
|
Repetibilidad |
≤0.2dB |
||||
|
Capacidad de intercambio |
≤0.2dB |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* selección de color de vivienda del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Especialización: JFOPT tiene un equipo del R&D y un equipo de producción profesionales, con más de 20 años de foco en MPO y puentes convencionales de la fibra, y ha obtenido las diversas certificaciones de producto internacionales, dedicadas a cubrir diversas necesidades de conexión. |
|
||||
|
Capacidad de fabricación: JFOPT tiene líneas de montaje múltiples para MPO y los conectores convencionales, apoyadas por el cable y el equipo de producción del equipo del fanout, permitiendo entrega rápida. |
|
||||
|
Control de calidad: JFOPT ejecuta control de calidad estricto, con el diverso equipo de prueba profesional, terminaciones de la fábrica, y 100% probando para asegurar funcionamiento de transmisión estable. |
|
||||
|
Normalización: JFOPT ofrece diversos servicios del arreglo para requisitos particulares, incluyendo modelos del conector, tipos de cable, diámetros externos, colores, polaridad, y el empaquetado. También apoya la producción modificada para requisitos particulares con los dibujos y las muestras del cliente, asegurando consistencia de producto y estabilidad del funcionamiento para cubrir diversas necesidades de conexión. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado al desarrollo y a la producción de diversos tipos de puentes de la fibra con alto rendimiento y función, cubriendo las demandas siempre cambiantes de mercado. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y reparaciones técnicas de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar puentes de ramificación de MPO para requisitos particulares?
Es importante considerar la longitud, la longitud de la rama, el diámetro de la rama, el material del cable, el tipo y la cuenta de la fibra, el varón o los conectores hembra, los requisitos de los estándares de la pérdida del parte movible, del color, del etiquetado, y otro del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de nuestros puentes de la fibra?
Los puentes de la fibra de JFOPT experimentan la prueba 100% de la pérdida de inserción y la inspección de la fin-cara, asegurando funcionamiento estable.
¿3.What es nuestro plazo de expedición?
Para los productos estándar, nuestro plazo de expedición es en el plazo de 5 días laborables, asegurando el envío pronto.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
También fabricamos loopbacks de MPO, los atenuadores de MPO, los adaptadores hembra-varón de MPO, los puentes de la TA, y otros productos MPO-relacionados.
