Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
Puente de la caja del módulo de MPO-LC 0,9
Éntrenos en contacto con

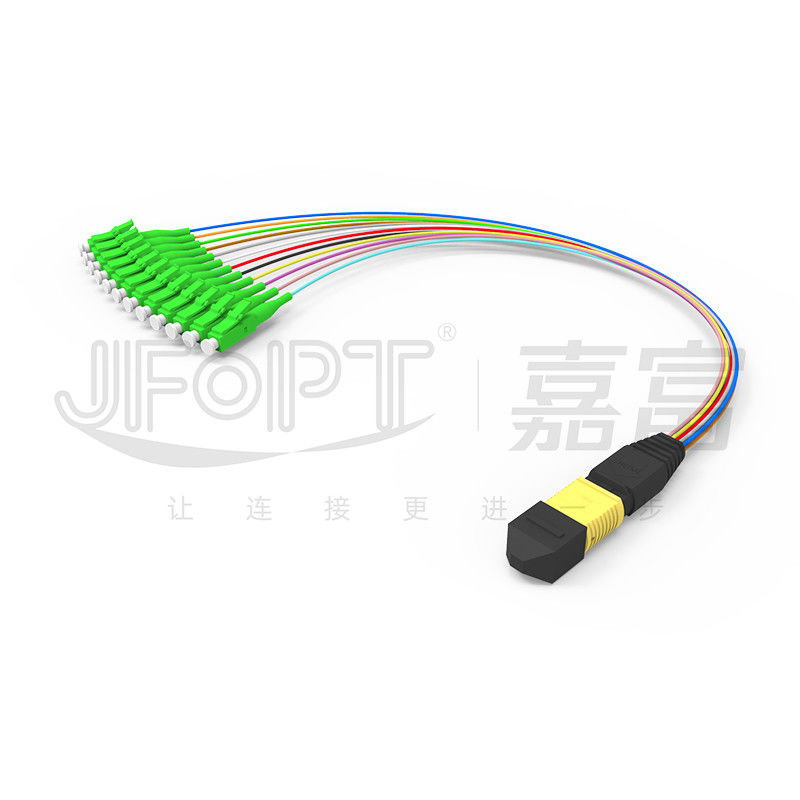

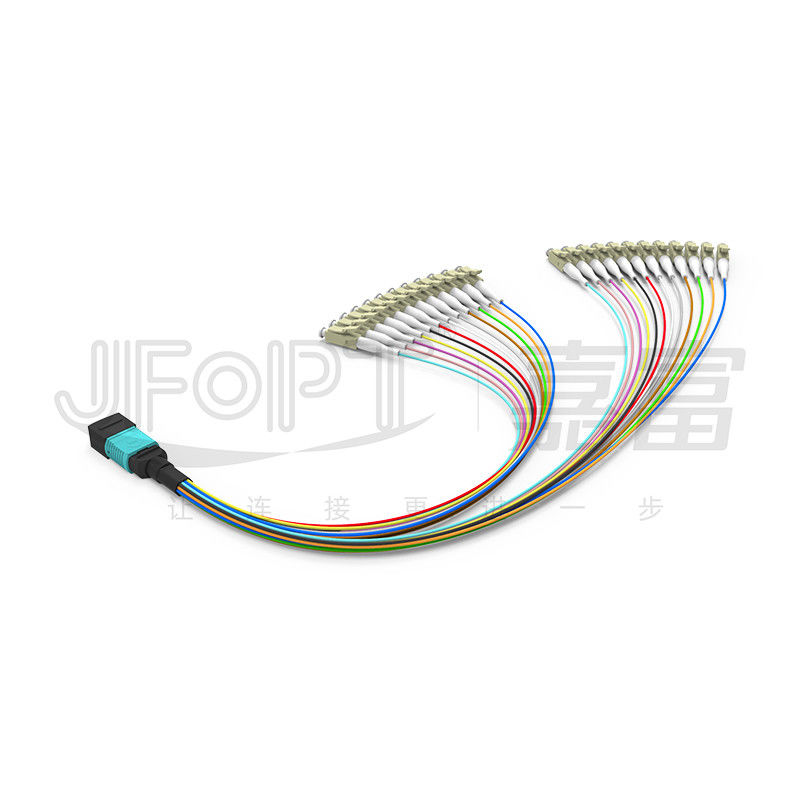

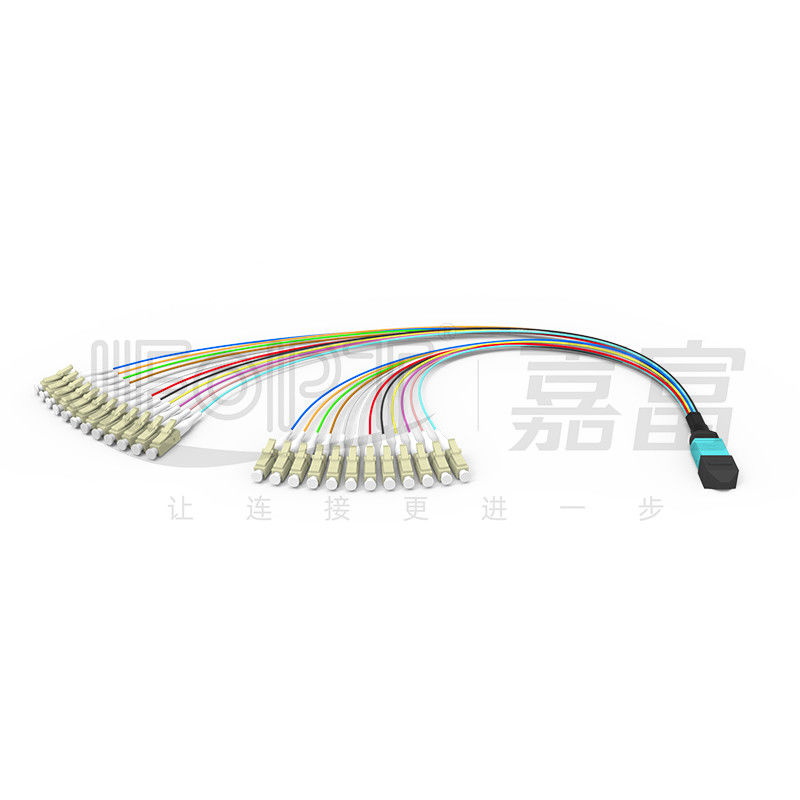

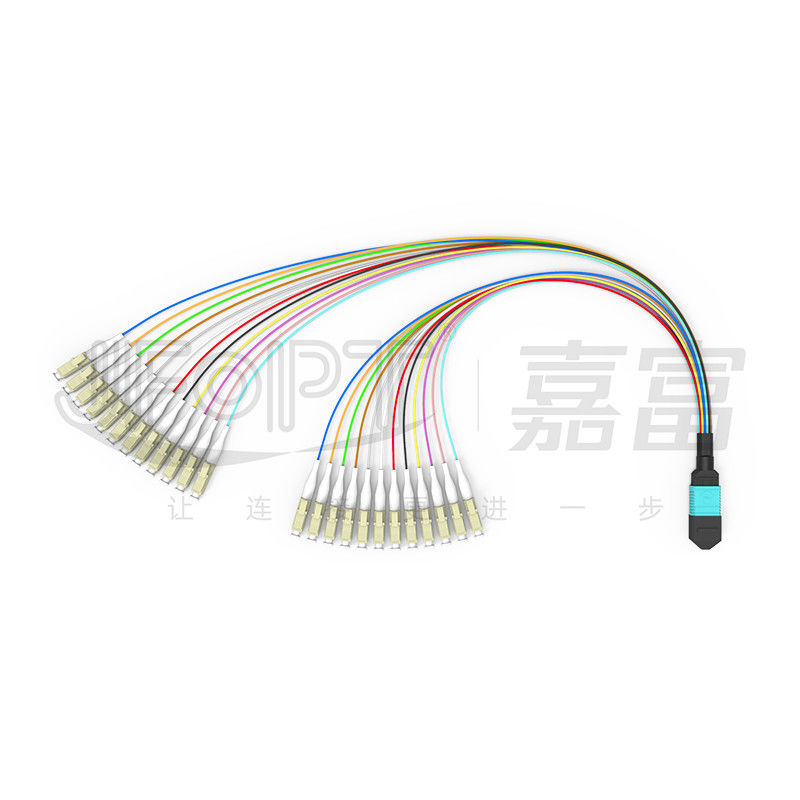

MPO - caja de la terminación del LC 0.9m m con el cable del desbloqueo de MTP/de MPO
Los puentes de la rama de MPO/MTP-LC se diseñan para conectar los cables multifibra de alta densidad en un extremo con los conectores de MPO/MTP, mientras que el otro extremo se ramifica hacia fuera y se termina con los conectores a una cara. Estos puentes de la rama se pueden instalar en casetes de MPO para cumplir requisitos integrados de la distribución. Rápidamente substituyendo los casetes de MPO, es posible cambiar el tipo de la fibra, la cuenta de la fibra, la polaridad, y características de la pérdida. JFOPT ofrece una gama de bastidor de distribución de MPO, la fibra cuenta de 72 a 144 fibras.
* características
|
①simplex de 12-core MPO/MTP-LC/conexión a dos caras
|
②Hecho con las fibras curva-insensibles para aumentar estabilidad de la transmisión
|
|
|
|
③Utiliza las virolas multifibra de alta calidad, de pequeñas pérdidas de la TA y las virolas de cerámica de alta calidad, de pequeñas pérdidas
|
④Fibras del superior-grado de las aplicaciones de marcas renombradas tales como YOFC y Corning
|
|
|
|
⑤Ofrece las diversas estructuras de la rama con opciones de la tubería de 0.9mm/2.0mm/3.0m m
|
⑥Permite el cableado de alta densidad, ahorrando el espacio
|
|
|
|
⑦Facilita la instalación fácil y eficiente, ahorrando tiempo
|
-
|
|
-
|
* usos
cableado del centro 1.Data
Sistemas de comunicación óptica 2.40G/100G
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector de MPO/MTP
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del conector de SC/LC/FC/ST
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
Milímetro |
≤0.3dB |
UPC≥25dB |
|
* parámetros geométricos de MPO/MTP 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros geométricos de SC/LC/FC/ST 3D (opcionales)
|
Artículos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
Milímetro |
SM |
Milímetro |
SM |
SM |
|
|
Radio de la curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Compensación de Apex (μm) |
≤50 |
≤30 |
||||
|
Fibra presionada (nanómetro) |
±100 |
|||||
|
Desviación del ángulo (°) |
0 |
8±0.3 |
||||
|
Desviación del ángulo en enlace (°) |
0 |
±0.5 |
||||
|
Diámetro de la fibra (μm) |
123-135 |
|||||
* selección de color de vivienda del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
|
Conector de MTP |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 346C del color |
Refiérase al número PANTONE 106C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Negro |
||
|
Refiérase al número PANTONE 7534U del color |
Refiérase al negro 6C del número PANTONE del color |
|||
|
|
|
|||
|
Aguamarina |
Heather Violet |
|||
|
Refiérase al número PANTONE 310C del color |
Refiérase al número PANTONE 1905C del color |
|||
|
|
|
|||
|
Violeta de Munsell |
Magenta |
|||
|
Refiérase al número PANTONE 2587C del color |
Refiérase al número PANTONE 208C del color |
|||
|
|
|
|||
|
Verde lima |
- |
|||
|
Refiérase al número PANTONE 375C del color |
||||
|
|
||||
|
Conector del LC |
||||
|
Solo modo |
Azul |
Verde |
||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
|
|
|||
|
Heather Violet |
Verde lima |
|||
|
|
|
|||
* parámetros del cable óptico
|
Proyecto |
Parámetros |
|||
|
Tipo de la fibra |
Opcional: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Cuenta de la fibra |
Opcional: 8/12/16/24 |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
Opcional: LSZH/PVC/TPU |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Aduana |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
Opcional: OFN/OFNR/OFNP |
|||
* opciones del conector del LC
|
Selección a dos caras del producto |
|||||
|
Diámetro del cable |
Tipo de la bota |
Imagen |
Dibujo |
||
|
2.0m m |
Estándar |
|
|
||
|
3.0m m |
Estándar |
|
|
||
|
Sola selección del producto |
|||||
|
Diámetro del cable |
Tipo de la bota |
Imagen |
Dibujo |
||
|
0.9m m |
Estándar |
|
|
||
|
2.0m m |
Estándar |
|
|
||
|
3.0m m |
Estándar |
|
|
||
* opciones de ramificación
|
|
|
|
Estructura de desmontaje del cable principal |
|
|
|
|
|
Fanout con longitud igual |
Fanout con longitud desigual |
|
|
|
|
Ramificación de la subunidad directa de 0.9m m |
|
|
|
|
|
Ramificación de la subunidad directa de 2.0/3.0m m |
|
* selección de la polaridad
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Especialización: Con más de 20 años de experiencia en MPO y la producción convencional del puente de la fibra óptica, JFOPT tiene un equipo del R&D y un equipo de producción profesionales dedicados a cubrir diversas necesidades de la instalación. Nuestros productos han pasado certificaciones y pruebas internacionales múltiples. |
|
||||
|
Capacidad de fabricación: JFOPT tiene líneas de montaje múltiples para MPO y los conectores convencionales, así como equipo del cable y de la ramificación, asegurando entrega rápida. |
|
||||
|
Control de calidad: JFOPT tiene medidas estrictas del control de calidad, incluyendo la inspección de la fin-cara de la fábrica y 100% que prueban, usando el equipo de prueba profesional para asegurar funcionamiento de transmisión estable. |
|
||||
|
Normalización: JFOPT puede proporcionar los diversos servicios del arreglo para requisitos particulares para los tipos del conector, tipos de cable, diámetros externos, color, secuencias del alambre, empaquetando, y más, y también apoya la producción de encargo basada en diseños cliente-proporcionados o muestras, asegurando estabilidad de la consistencia y del funcionamiento para cumplir diversos requisitos de conexión. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D dedicado al desarrollo y a la producción de diversos puentes de alto rendimiento de la fibra óptica, cubriendo las demandas cambiantes de mercado. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar puentes de ramificación de MPO para requisitos particulares?
Es importante considerar la longitud, la longitud de la rama, el diámetro de la rama, el material del cable, el tipo de la fibra y la cuenta de la fibra, el varón o los conectores hembra, los requisitos de los estándares de la pérdida de la virola, del color, del etiquetado, y otro del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de nuestros puentes de la fibra?
Los puentes de la fibra de JFOPT experimentan la prueba del 100% IL&RL y la inspección de la fin-cara, asegurando funcionamiento estable.
¿3.What es nuestro plazo de expedición?
Para los productos estándar, nuestro plazo de expedición es en el plazo de 5 días laborables, asegurando el envío pronto.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
También fabricamos loopbacks de MPO, los atenuadores de MPO, los adaptadores hembra-varón de MPO, los puentes de la TA, y otros productos relacionados de MPO.
