Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO-LC 24C OM5 3.0-2.0 B
Éntrenos en contacto con

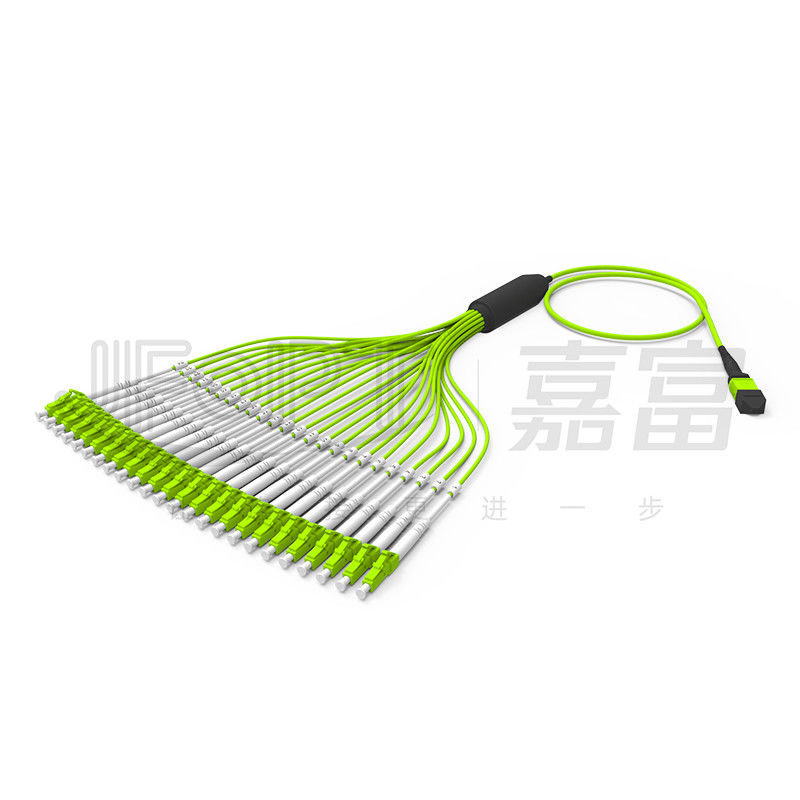

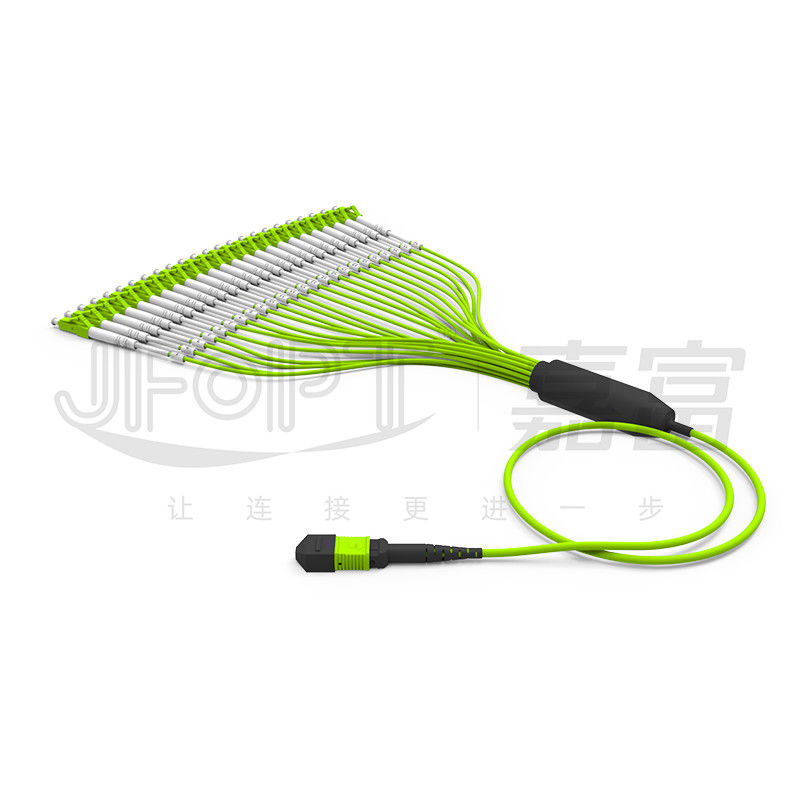

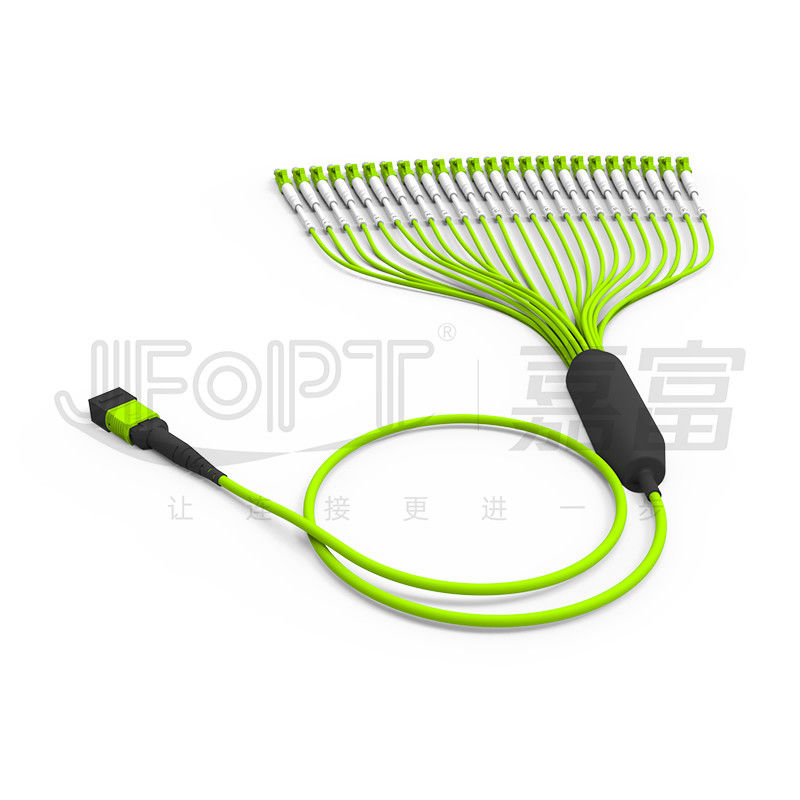

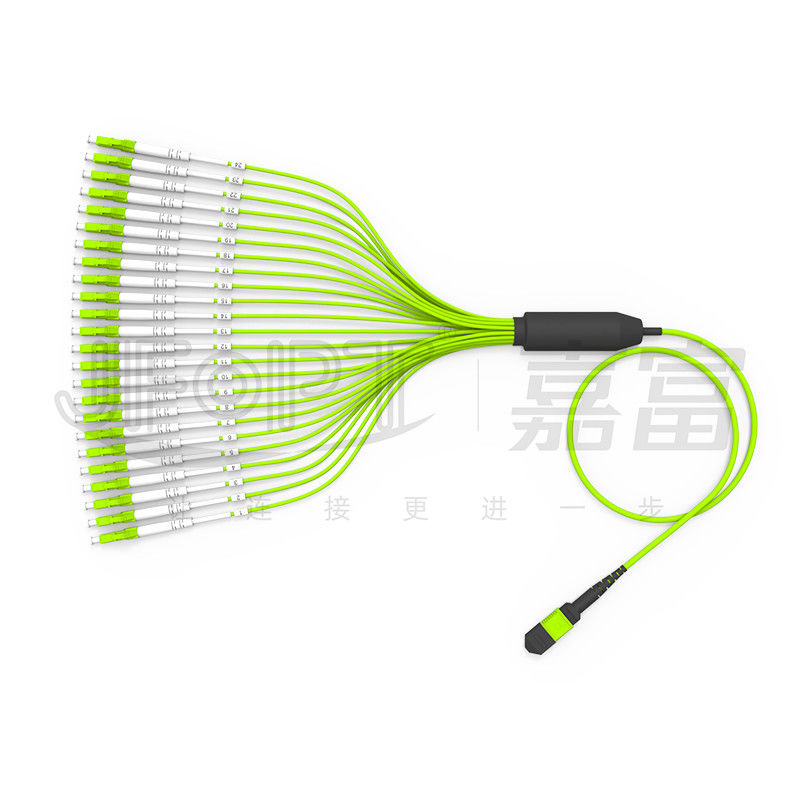

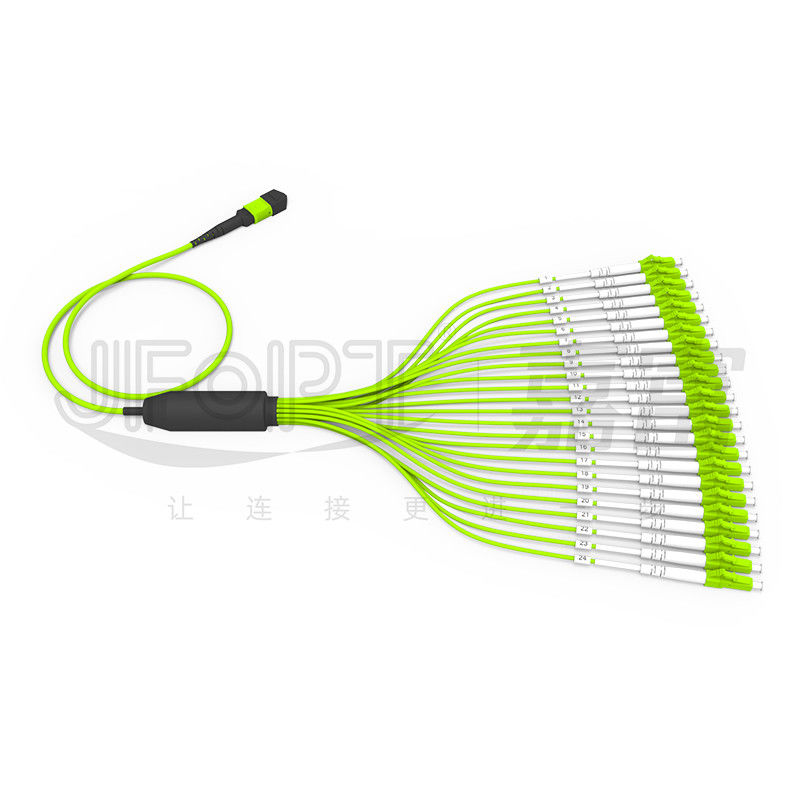

Cable del tronco OM5 de MPO-LC 24-Core 3.0m m con la rama TypeB de LC/UPC 2.0m m
Los puentes de la rama de MPO-LC se utilizan principalmente en ambientes de alta densidad tales como centros de datos. El solo conector de MPO puede acomodar hasta 24 canales de la fibra, reduciendo perceptiblemente el espacio de la instalación. El conector del LC se puede equipar de las partes o del duplex a una cara con las piezas del clip para la instalación y el retiro fáciles. La longitud de la rama, dentro de los 50cm, se puede modificar para requisitos particulares para estar de longitud igual, de longitud desigual, o de longitudes de la pendiente. La fibra seleccionada es OM5 con varios modos de funcionamiento, que puede alcanzar una distancia de transmisión de hasta 150 metros a las tarifas 100G. El cable elegir el mini cable redondo, con 3.0m m un pequeño diámetro externo para 24 fibras, tomándole la decisión ideal para los conectores de alta densidad de MPO/MTP.
* características
|
①La tubería de la rama se puede modificar para requisitos particulares con los anillos de la identificación para la identificación fácil del cable
|
②El solo conector de MPO con 24 fibras permite las conexiones de alta densidad, ahorrando el espacio
|
|
|
|
③La rama del LC se puede modificar para requisitos particulares con longitudes iguales o desiguales
|
④Todos los productos experimentan la terminación 100% de la fábrica y la prueba para asegurar funcionamiento de transmisión óptimo
|
|
|
|
* usos
cableado de la red del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del conector del LC
|
Características del conector |
Tipo del conector |
LC |
|||
|
Tipo de la cara del extremo |
Unimodal: UPC/APC; Con varios modos de funcionamiento: UPC |
||||
|
Tipo de la virola |
Virola de cerámica de la circona del grado-UNo |
||||
|
Color de vivienda del conector |
Azul/verde/beige/aguamarina/violeta/cal |
||||
|
Pérdida de inserción |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Pérdida de vuelta |
Unimodal: UPC≥50dB; APC≥60dB; Con varios modos de funcionamiento: ≥25dB |
||||
|
Repetibilidad |
≤0.2dB |
||||
|
Capacidad de intercambio |
≤0.2dB |
||||
* parámetros geométricos 3D (opcionales)
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable
|
Proyecto |
Parámetros |
|||
|
Tipo de la fibra |
Opcional: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Cuenta de la fibra |
Opcional: 8/12/16/24 |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
Opcional: LSZH/PVC/TPU |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/aguamarina/magenta/aduana |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
Opcional: OFN/OFNR/OFNP |
|||
* selección de color de vivienda del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* opciones del Fanout
|
|
|
|
Estructura principal del cable |
|
|
|
|
|
Fanout con longitudes iguales |
Fanout con longitudes desiguales |
|
|
|
|
Rama del Fanout 0.9m m |
|
|
|
|
|
Rama del Fanout 2.0/3.0m m |
|
* selección de la polaridad
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesionalismo: JFOPT se ha estado centrando en la producción de puentes de MPO por más de 10 años, con experiencia profesional y un conjunto completo del equipo de primera calidad (SUMIX/JRG/OPTOTEST), puede producir los puentes de alta calidad y de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipo de MPO, teniendo en cuenta la producción rápida y eficiente de un gran número de puentes de MPO cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT tiene medidas estrictas del control de calidad, incluyendo la inspección de la fin-cara de la fábrica y 100% que prueban, usando el equipo de prueba profesional para asegurar funcionamiento de transmisión estable. |
|
||||
|
Normalización: JFOPT ejecuta medidas estrictas del control de calidad, incluyendo la prueba profesional de la calidad y la supervisión en cada etapa de la adquisición de la materia prima a los procesos de producción. Conducimos la prueba de interferencia 3D del 100%, la prueba de la pérdida de inserción, y la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Innovación tecnológica: JFOPT pone énfasis en la innovación tecnológica y tiene un equipo profesional del R&D que desarrolla más avanzado y alto-que realiza continuamente puentes de MPO. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y reparaciones posventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What deben ser considerados al modificar puentes de MPO para requisitos particulares?
Longitud del puente/material del cable/tipo de la fibra y cuenta/estándares de MPO de la fibra de inserción de la pérdida/requisitos del color/etiquetas y peticiones masculinos o femeninos del arreglo para requisitos particulares.
¿2.How aseguramos los parámetros estables para nuestros puentes de MPO?
Los puentes del MPO de JFOPT experimentan la prueba del interferómetro 3D del 100% y la prueba del 100% IL&RL, asegurando parámetros estables.
¿3.What es nuestro plazo de ejecución de la entrega?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MPO, asegurando pronta entrega.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
Además de puentes de MPO, también producimos los loopbacks de MPO, atenuadores de MPO, varón de MPO a los adaptadores hembra, a los puentes de la TA, y a otros productos relacionados de MPO.
