Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MTP LOOKBACK SM 6CH SL
Éntrenos en contacto con

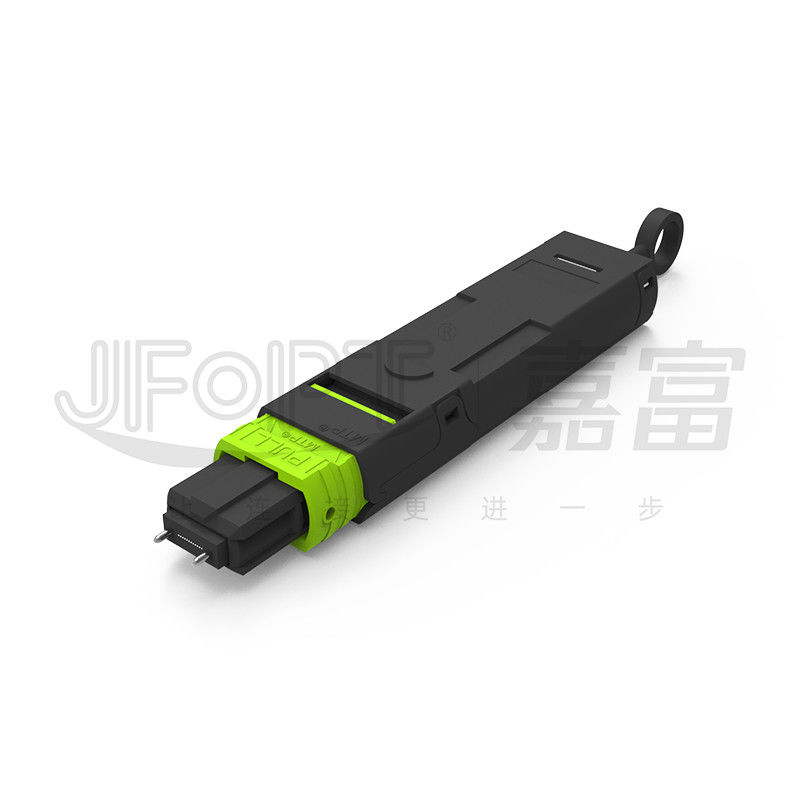

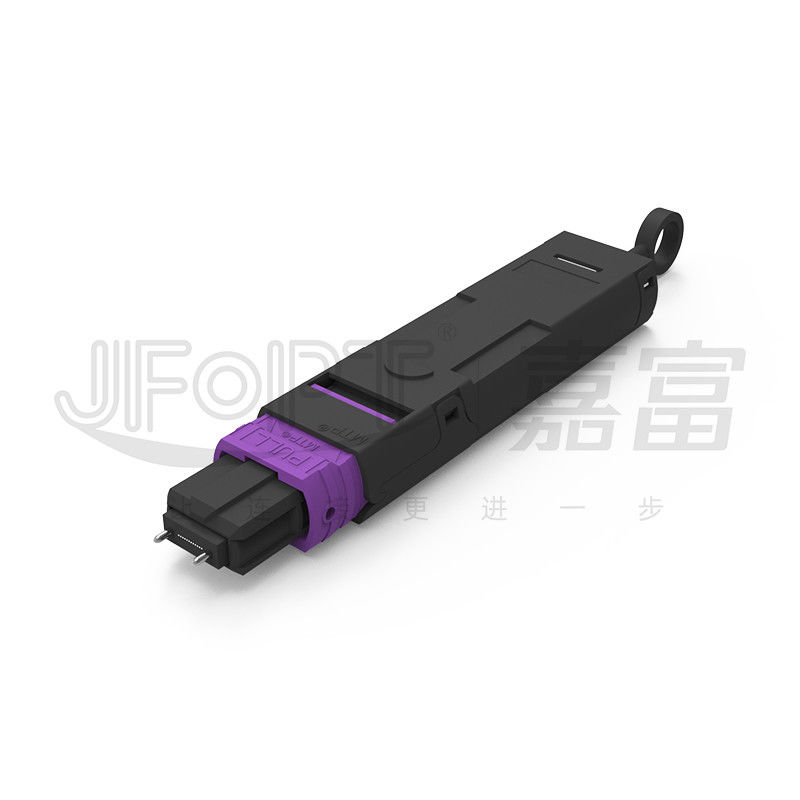

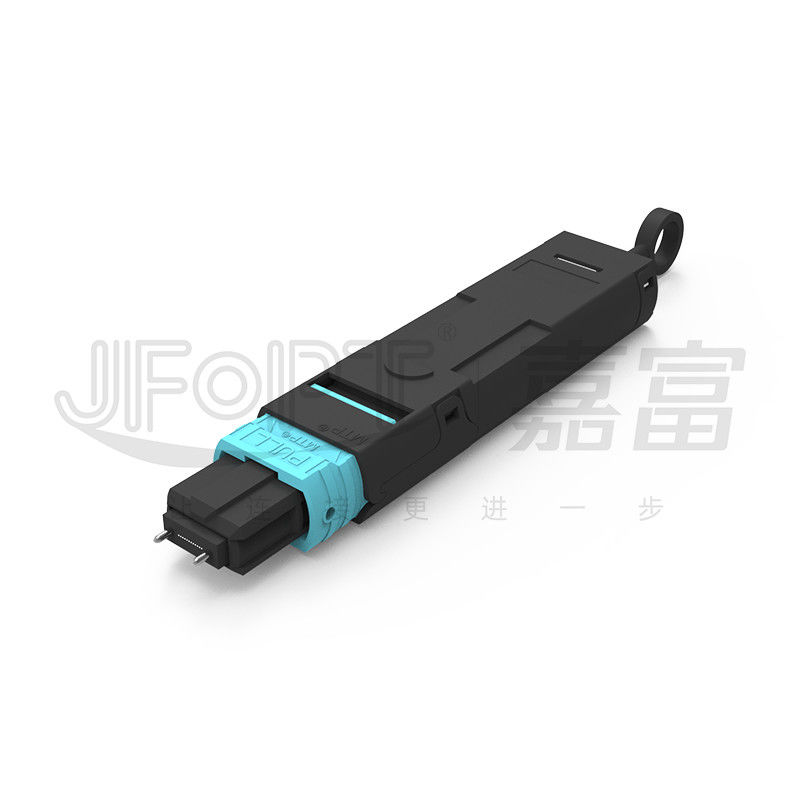

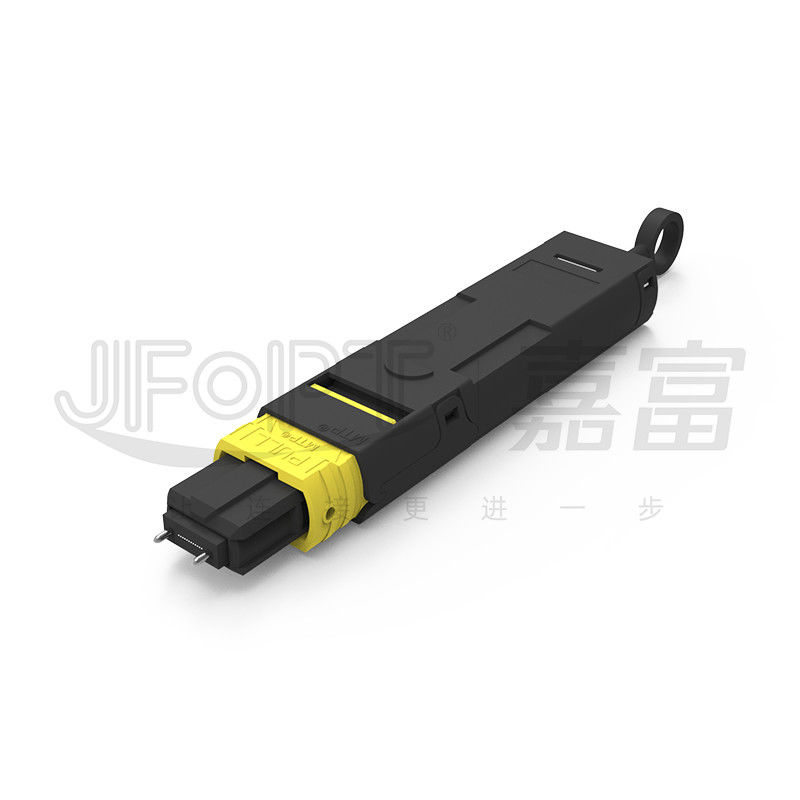

Loopback estándar unimodal de la fibra de la pérdida 12-Core 6-Channel de MTP

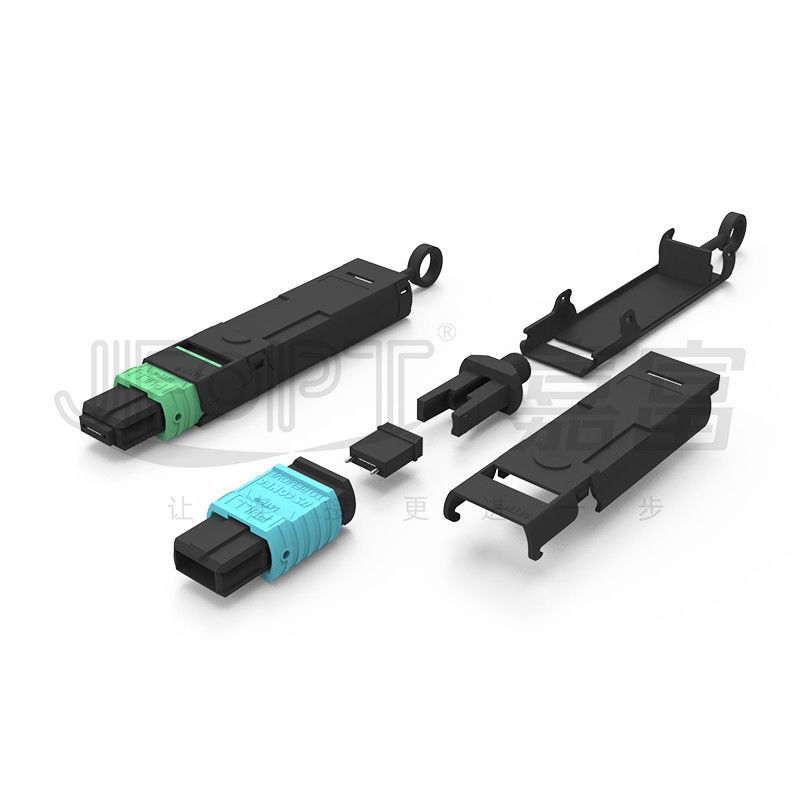

El adaptador del loopback de MTP forma un lazo entre cada dos canales de un conector de MTP. Es de uso general para la reacción de la señal en sistemas de prueba o sistemas de red. Utilizando la señal del loopback, las anormalidades potenciales en el enlace de red pueden ser detectadas. El adaptador del loopback de MTP es compacto de tamaño, robusto en estructura, y equipado de una tapa protectora con un anillo de tirón para el retiro fácil. Los conectores de JFOPT MTP son productos auténticos de USCONEC, acompañados por las fibras de alta calidad y las técnicas de fabricación avanzadas, asegurando calidad confiable y estable. Los canales se pueden seleccionar de opciones como 6/8/12/16/24, y el género y la polaridad del conector pueden ser modificados para requisitos particulares. El tipo de la fibra se puede también modificar para requisitos particulares para hacer juego el cable ested.
* características de producto
|
①12 corazones para 6 canales |
②Utiliza fibras curva-resistentes para reducir pérdida |
||||
|
|
|
||||
|
③Ofrece una chaqueta externa durable y una protección excelente |
④El color de vivienda del conector, la polaridad, el género del conector, y otras especificaciones se pueden modificar para requisitos particulares según requisitos |
||||
|
|
|
||||
* usos
depuración del sistema 1.Optical
diagnóstico de averías 2.Fiber
centros de datos 3.High-density
* parámetros del conector de MTP
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* opciones de la virola de la TA
|
Modo de la fibra |
Funcionamiento |
Cuenta de la fibra |
||
|
SM |
SM estándar |
4 canales (12 fibras) |
||
|
6 canales (12 fibras) |
||||
|
8 canales (16 fibras) |
||||
|
12 canales (24 fibras) |
||||
|
TA DEL SM |
4 canales (12 fibras) |
|||
|
6 canales (12 fibras) |
||||
|
12 canales (24 fibras) |
||||
|
Milímetro |
SM estándar |
4 canales (12 fibras) |
||
|
6 canales (12 fibras) |
||||
|
8 canales (16 fibras) |
||||
|
12 canales (24 fibras) |
||||
|
MILÍMETRO DE TA |
4 canales (12 fibras) |
|||
|
6 canales (12 fibras) |
||||
|
8 canales (16 fibras) |
||||
|
12 canales (24 fibras) |
||||
* selección de color de vivienda del conector
|
Conector de MTP |
||||
|
SM |
Verde |
Amarillo |
||
|
Color de referencia: PANTONE 346C |
Color de referencia: PANTONE 106C |
|||
|
|
|
|||
|
Milímetro |
Beige |
Negro |
||
|
Color de referencia: PANTONE 7534U |
Color de referencia: Negro 6C de PANTONE |
|||
|
|
|
|||
|
Aguamarina |
Heather Violet |
|||
|
Color de referencia: PANTONE 310C |
Color de referencia: PANTONE 1905C |
|||
|
|
|
|||
|
Violeta de Munsell |
Magenta |
|||
|
Color de referencia: PANTONE 2587C |
Color de referencia: PANTONE 208C |
|||
|
|
|
|||
|
Verde lima |
- |
|||
|
Color de referencia: PANTONE 375C |
||||
|
|
||||
* selección de la polaridad
|
cordón de remiendo 24F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Empaquetado reforzado |
* fuerza de la fábrica
|
Especialización: Con más de 10 años de foco en puentes de MTP, JFOPT tiene experiencia profesional y un conjunto completo del equipo de primera calidad (SUMIX/JRG/OPTOTEST), permitiendo la producción de puentes de alta calidad y de alto rendimiento de MTP. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipo de MTP para producir una gran cantidad de puentes de MTP de manera rápida y eficiente para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad en cada etapa, de la adquisición de la materia prima a los procesos de producción, con la inspección de la calidad y la supervisión profesionales. Conducimos la prueba del interferómetro 3D testing/IL&RL del 100%/la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Normalización: JFOPT puede modificar para requisitos particulares y adherirse estrictamente a los estándares de producción para los puentes de MTP según requisitos de cliente, asegurando consistencia y la estabilidad del funcionamiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar puentes más avanzados y más de alto rendimiento de MTP. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar puentes de MTP para requisitos particulares?
Longitud del puente de MTP/del material del cable/del tipo de la fibra y de la cuenta de la fibra/especificaciones de la pérdida masculina o femenina/de inserción/preferencias de color/requisitos y arreglo para requisitos particulares de etiquetado.
¿2.How aseguramos la estabilidad de nuestros puentes de MTP?
Los puentes del MTP de JFOPT experimentan la prueba de interferencia 3D del 100% y la prueba del 100% IL&RL para asegurar estabilidad del parámetro.
¿plazo de ejecución de la entrega 3.Our?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MTP, asegurando la pronta entrega de sus órdenes.
¿4.What que otros productos derivados de MTP nosotros ofrecen?
También fabricamos los puentes hembra-varón/entre de los adaptadores/TA de los atenuadores/MPO de los loopbacks/MTP de MTP otros productos relacionados de MTP.
