Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Número de modelo:
JFOC-GYFJDU
Éntrenos en contacto con
Cable militar de Armorings del campo del doble acorazado del cable para la abrasión/la presión/Extensible-resistente del uso del campo

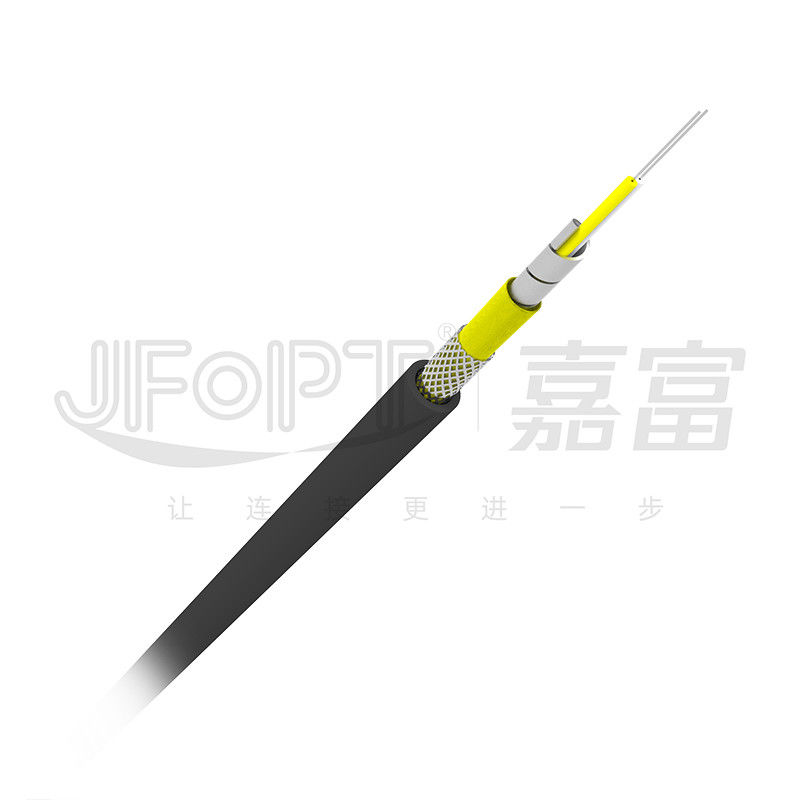

El cable táctico del campo acorazado de la doble-capa consiste en un cable óptico 0.6m m vestido, que entonces se envuelve con una capa de tubo de acero inoxidable. El tubo de la armadura se cubre más a fondo con una capa de hilado del aramid y una capa externa adicional de armadura trenzada de acero inoxidable. Finalmente, el cable se saca con una capa externa de material de TPU para formar el montaje de cable final.
* características de producto
|
①la armadura del metal de la Doble-capa proporciona durabilidad aumentada y es conveniente para los ambientes duros, ofreciendo resistencia contra mordeduras del roedor, la tensión, la compresión, y la torsión |

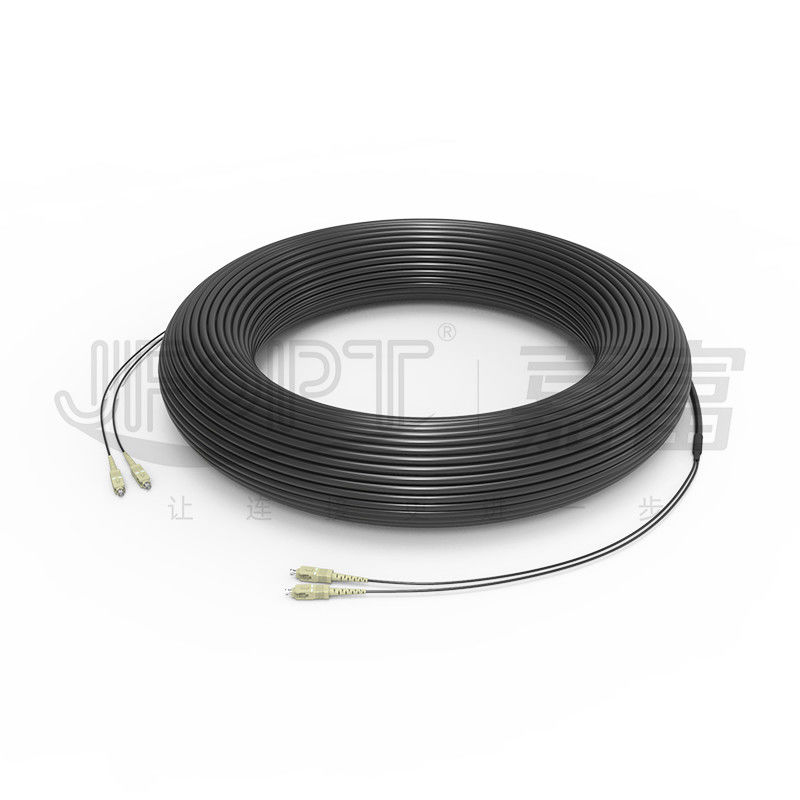

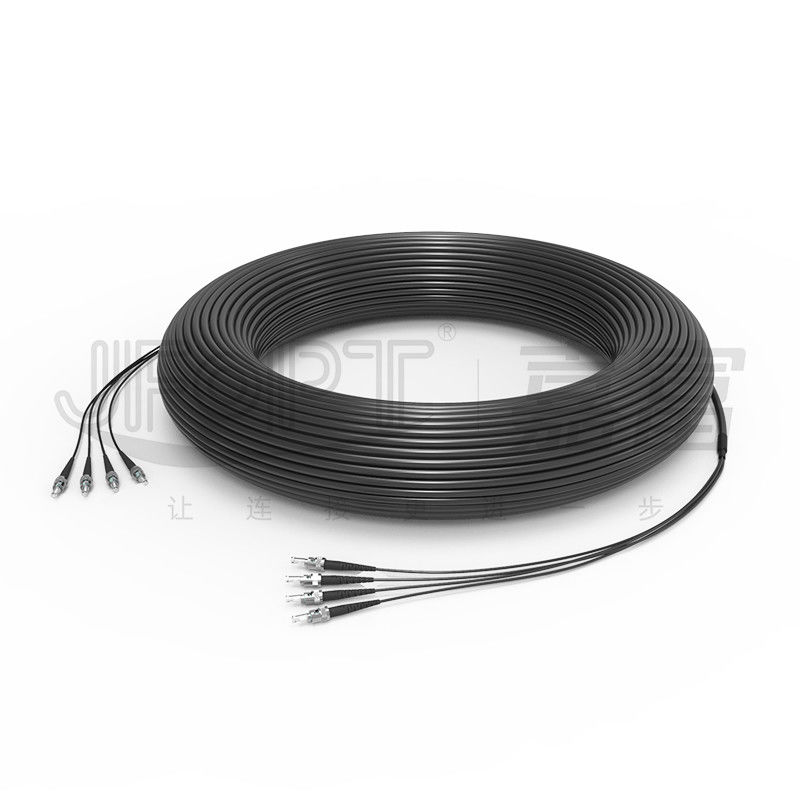

②Compatible con el tirador del cable, permitiendo el despliegue rápido y eficiente del cable en el campo |
|
|
|
|
③El cable apoya la adición de equipo del fanout y permite la terminación individual de la fibra roscando un tubo separado de la armadura del metal |
- |
|
|
- |
* usos
sistemas de comunicación de la estación 1.Base
sistemas de vigilancia 2.Video
* presentación de la estructura
* parámetros del cable
|
Artículos |
Especificaciones |
||||||
|
Cuenta de la fibra |
2 |
||||||
|
fibra del Apretado-almacenador intermediario |
Diámetro externo |
0.6±0.1m m |
|||||
|
Material |
PVC |
||||||
|
Stelltube inoxidable |
Material |
SUS204 |
|||||
|
Diámetro interno |
1.2±0.05m m |
1.3±0.05m m |
|||||
|
Diámetro externo |
1.65±0.05m m |
1.8±0.05m m |
|||||
|
capa de la trenza del metal |
Material |
SUS304 |
|||||
|
Chaqueta externa Dimension/mm |
Material |
TPU |
|||||
|
Color |
Negro/Cliente-especificado |
||||||
|
Grueso |
0.55±0.05m m |
0.9±0.1m m |
|||||
|
Diámetro externo |
3.3±0.1m m |
5.0±0.1m m |
|||||
* funcionamiento mecánico
|
Artículos |
Especificaciones |
||||||
|
Cuenta de la fibra |
2 |
||||||
|
Chaqueta externa Dimension/mm |
3.3±0.1m m |
5.0±0.1m m |
|||||
|
Tensión (largo plazo) /N |
300 |
400 |
|||||
|
Tensión /N (a corto plazo) |
600 |
800 |
|||||
|
Crush/N/10cm |
300 |
||||||
|
Min. Bend Radius/mm |
30D |
||||||
|
Temperature/℃ de funcionamiento |
-40~+80 |
||||||
|
Almacenamiento Temperature/℃ |
-40~+80 |
||||||
* parámetros de la fibra
|
Solo modo |
|||||||
|
Artículos |
Unidad |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diámetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diámetro del revestimiento |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
No-circularidad del revestimiento |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diámetro de capa |
μm |
245±7 |
245±5 |
245±5 |
|||
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Longitud de onda de atajo del cable |
nanómetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atenuación |
1310nm |
dB/km |
≤0.34 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.2 |
≤0.21 |
≤0.21 |
|||
|
Con varios modos de funcionamiento |
|||||||
|
Artículos |
Unidad |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diámetro de base |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diámetro del revestimiento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
No-circularidad de la base |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
No-circularidad del revestimiento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diámetro de capa |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Ancho de banda de OFL |
850nm |
Megaciclo·kilómetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megaciclo·kilómetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuación |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤0.8 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* empaquetado del producto
|
|
|
|
Embalado en el tambor |
Tambor sellado |
* fuerza de la fábrica
|
Especialización: JFOPT tiene un equipo de la investigación y desarrollo, una tecnología de producción, y un equipo profesionales para producir las diversas estructuras de los cables tácticos del campo, incluyendo el todo-dieléctrico, la armadura nos-metálico, miembro de centro no-metálico/metálico de la armadura de la subunidad, de fuerza, y más. |
|
||||
|
Capacidad de fabricación: JFOPT tiene una cadena de producción y el equipo para el cable de gran diámetro, las longitudes de encargo de ofrecimiento, el tambor de encargo y otros trata la producción por lotes para cubrir necesidades del cliente. |
|
||||
|
Control de calidad: JFOPT ejecuta control de calidad estricto, seleccionando los materiales que cumplen completamente con internacional, nacional, o los requisitos del estándar industrial, y puede proporcionar la certificación relevante. |
|
||||
|
Normalización: El equipo profesional de JFOPT entiende sus necesidades específicas y proporciona soluciones modificadas para requisitos particulares. Si es construcción, extensión, o mantenimiento de la estación base, podemos ofrecer consejo y la ayuda profesionales para asegurar el progreso liso de sus proyectos. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica, conduciendo las mejoras de la investigación y desarrollo para los productos anualmente, e introduciendo continuamente productos innovadores para cubrir demandas de desarrollo de mercado. |
|
||||
|
Servicio y soporte técnico: JFOPT no sólo proporciona los productos de alta calidad pero también el soporte técnico y el servicio post-venta completos. Nuestro equipo técnico profesional puede proporcionar la dirección de la instalación, la prueba de funcionamiento, la localización de averías, y otros servicios. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al seleccionar los cables de fribra óptica?
Es importante considerar el tipo de cable, la cuenta de la fibra, el color, el diámetro externo, el material, el grado del fuego, el funcionamiento mecánico, y otras especificaciones relevantes.
¿2.Can pedimos colores y la impresión modificados para requisitos particulares en los cables?
Sí, podemos modificar los colores y la impresión del cable para requisitos particulares basada en las muestras y contentarle para proporcionar.
¿3.Can tenemos los cables de fribra óptica procesados en los cordones de remiendo tácticos del campo para el uso de la estación base?
Tenemos un conector profesional que procesa la cadena de producción que puede procesar los diversos cables de fribra óptica en los puentes de la fibra óptica que usted necesita para los usos de la estación base.
¿4.What que otros tipos de cables de fribra óptica pueden nosotros fabricar?
Podemos fabricar diversos tipos de cables de fribra óptica interiores y al aire libre, incluyendo los cables de descenso, los mini cables, cables del btreakout, ADSS, GYTA, GYTS, GYXTW, y más.
¿5.What es nuestro plazo de ejecución de la entrega?
Para los cables de fribra óptica regulares, tenemos generalmente un plazo de ejecución de 3 días laborables.
