Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Número de modelo:
JFOC-GYFJKH
Éntrenos en contacto con

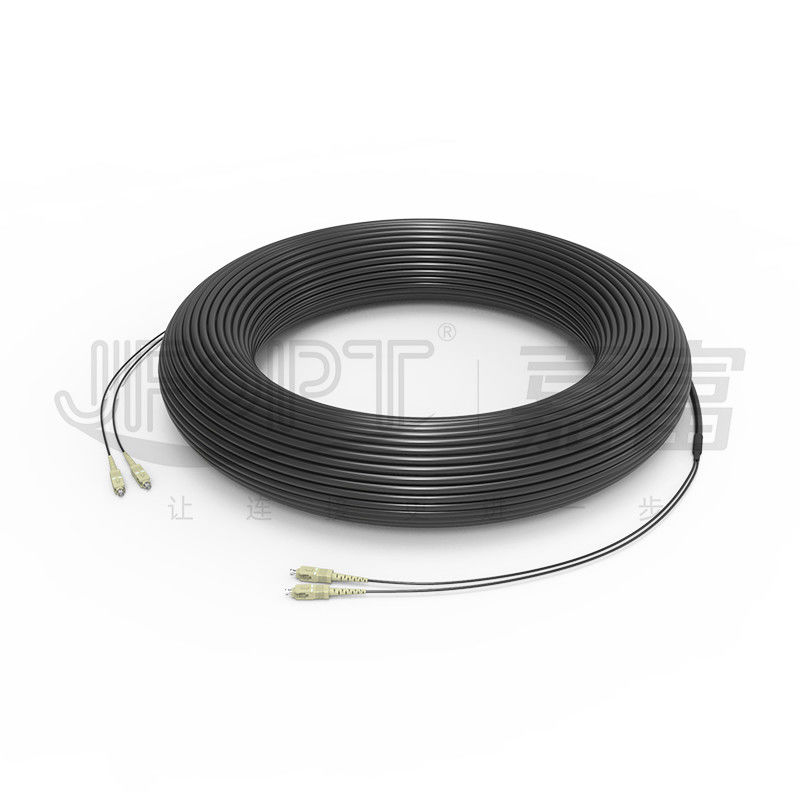

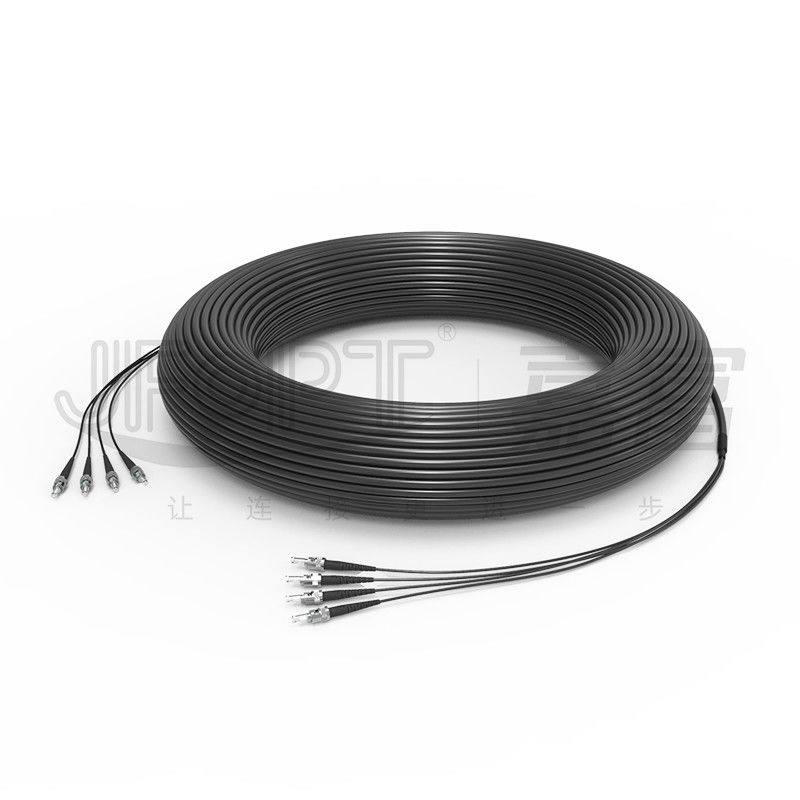

Diámetro externo del cable acorazado de FTTA pequeño multifibra para la resistencia Pre-terminada estación base del agolpamiento de la ronda de BBU-RRU
El cable acorazado de una sola capa de la estación base utiliza un cable óptico del solo-corazón como la unidad del sub-cable. La unidad del sub-cable consiste en un cable y un hilado 0.9m m vestidos del aramid para el refuerzo. El sub-cable se envuelve con una capa de armadura de acero inoxidable, que se cubre más a fondo con una capa de hilado del aramid. Finalmente, el cable se saca con una capa externa de material de PVC/LSZH/TPU para formar el montaje de cable final.
* características de producto
|
①El diseño de la armadura proporciona una solución rentable |
②La ramificación Direct permite modificar la longitud para requisitos particulares de ramas individuales |
|
|
|
|
③Ampliamente utilizado en la transmisión remota de FTTA en las estaciones base |
- |
|
|
- |
* usos
sistemas de comunicación de la estación 1.Base
sistemas de vigilancia 2.Video

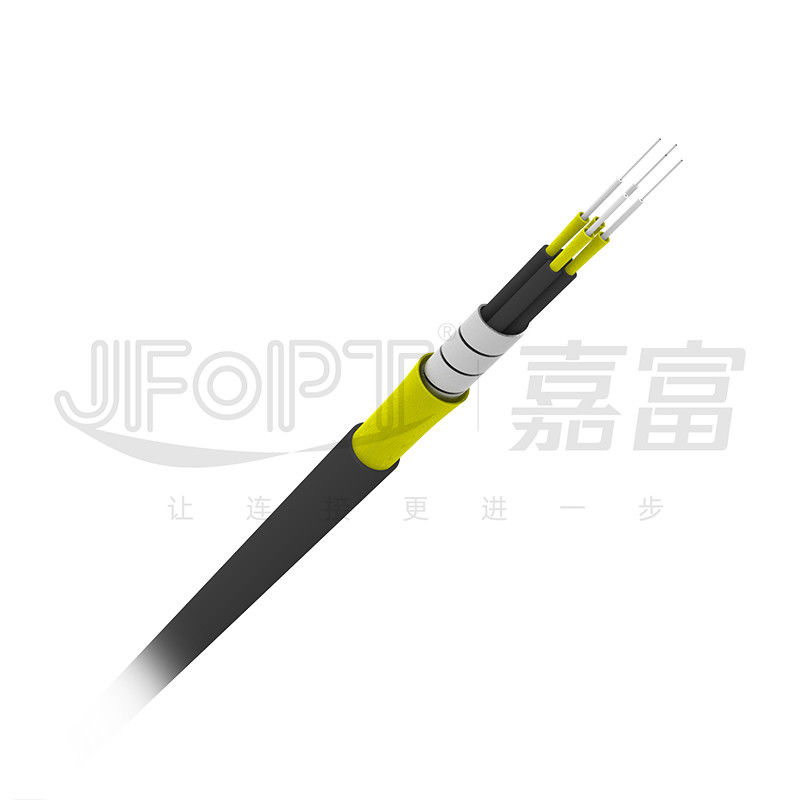

* presentación de la estructura
* parámetros del cable
|
Artículos |
Especificaciones |
|||||||
|
Cuenta de la fibra |
2 |
4 |
||||||
|
Interno |
Material |
LSZH |
||||||
|
Grueso |
0.4mm±0.05m m |
|||||||
|
Diámetro externo |
1.9mm±0.1m m |
|||||||
|
Stelltube inoxidable |
Material |
SUS204 |
||||||
|
Diámetro externo |
4.8mm±0.3m m |
6.0mm±0.3m m |
||||||
|
Grueso |
0.4mm±0.05m m |
|||||||
|
Gap |
0.3mm±0.10m m |
|||||||
|
Fuerza |
Modelo |
Hilado de Aramid |
||||||
|
position1 |
Fuera de la fibra Apretado-protegida |
|||||||
|
position2 |
Fuera del tubo de acero inoxidable |
|||||||
|
Chaqueta externa |
Material |
LSZH |
||||||
|
Color |
Negro |
|||||||
|
Grueso |
0.9mm±0.1m m |
1.1mm±0.1m m |
||||||
|
Hacia fuera diámetro |
7.0mm±0.3m m |
8.0mm±0.5m m |
||||||
* funcionamiento mecánico
|
Artículos |
Especificaciones |
|||||||
|
Cuenta de la fibra |
2 |
4 |
||||||
|
Compresión Strength/N/100m resistente |
≥3000 |
|||||||
|
Tensión /N/10cm (a corto plazo) |
≥1000 |
≥1200 |
||||||
|
Tensión (largo plazo) /N/10cm |
≥600 |
≥800 |
||||||
|
Weight/Kg/Km |
65 |
85 |
||||||
|
Temperature/℃ de funcionamiento |
-40~+80 |
|||||||
|
Almacenamiento Temperature/℃ |
-40~+80 |
|||||||
* parámetros de la fibra
|
Solo modo |
|||||||
|
Artículos |
Unidad |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diámetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diámetro del revestimiento |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
No-circularidad del revestimiento |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diámetro de capa |
μm |
245±7 |
245±5 |
245±5 |
|||
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Longitud de onda de atajo del cable |
nanómetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atenuación |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
Con varios modos de funcionamiento |
|||||||
|
Artículos |
unidad |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diámetro de base |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diámetro del revestimiento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
No-circularidad de la base |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
No-circularidad del revestimiento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diámetro de capa |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Ancho de banda de OFL |
850nm |
Megaciclo·kilómetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megaciclo·kilómetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuación |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* empaquetado del producto
|
|
|
|
Embalado en el tambor |
Tambor sellado |
* fuerza de la fábrica
|
Especialización: JFOPT tiene un equipo de la investigación y desarrollo, una tecnología de producción, y un equipo profesionales para producir las diversas estructuras de los cables de la fibra de la estación base, incluyendo el todo-dieléctrico, la armadura nos-metálico, miembro de centro no-metálico/metálico de la armadura de la subunidad, de fuerza, y más. |
|
||||
|
Capacidad de fabricación: JFOPT tiene una cadena y un equipo de producción para que el forro de gran diámetro del cable, las longitudes de encargo de ofrecimiento, el arrollar de encargo, y la producción de lote cubran necesidades del cliente. |
|
||||
|
Control de calidad: JFOPT ejecuta control de calidad estricto, seleccionando los materiales que cumplen completamente con internacional, nacional, o los requisitos del estándar industrial, y puede proporcionar la certificación relevante. |
|
||||
|
Normalización: El equipo profesional de JFOPT entiende sus necesidades específicas y proporciona soluciones modificadas para requisitos particulares. Si es construcción, extensión, o mantenimiento de la estación base, podemos ofrecer consejo y la ayuda profesionales para asegurar el progreso liso de sus proyectos. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica, conduciendo las mejoras de la investigación y desarrollo para los productos anualmente, e introduciendo continuamente productos innovadores para cubrir demandas de desarrollo de mercado. |
|
||||
|
Servicio y soporte técnico: JFOPT no sólo proporciona los productos de alta calidad pero también el soporte técnico y el servicio post-venta completos. Nuestro equipo técnico profesional puede proporcionar la dirección de la instalación, la prueba de funcionamiento, la localización de averías, y otros servicios. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al seleccionar los cables de fribra óptica?
Es importante considerar el tipo de cable, la cuenta de la fibra, el color, el diámetro externo, el material, el grado del fuego, el funcionamiento mecánico, y otras especificaciones relevantes.
¿2.Can pedimos colores y la impresión modificados para requisitos particulares en los cables?
Sí, podemos modificar los colores y la impresión del cable para requisitos particulares basada en las muestras y contentarle para proporcionar.
¿3.Can tenemos los cables de fribra óptica procesados en los puentes remotos de la fibra óptica para el uso de la estación base?
Tenemos un conector profesional que procesa la cadena de producción que puede procesar los diversos cables de fribra óptica en los puentes de la fibra óptica que usted necesita para los usos de la estación base.
¿4.What que otros tipos de cables de fribra óptica pueden nosotros fabricar?
Podemos fabricar diversos tipos de cables de fribra óptica interiores y al aire libre, incluyendo los cables de descenso, los mini cables, cables del btreakout, ADSS, GYTA, GYTS, GYXTW, y más.
¿5.What es nuestro plazo de ejecución de la entrega?
Para los cables de fribra óptica regulares, tenemos generalmente un plazo de ejecución de 3 días laborables.
