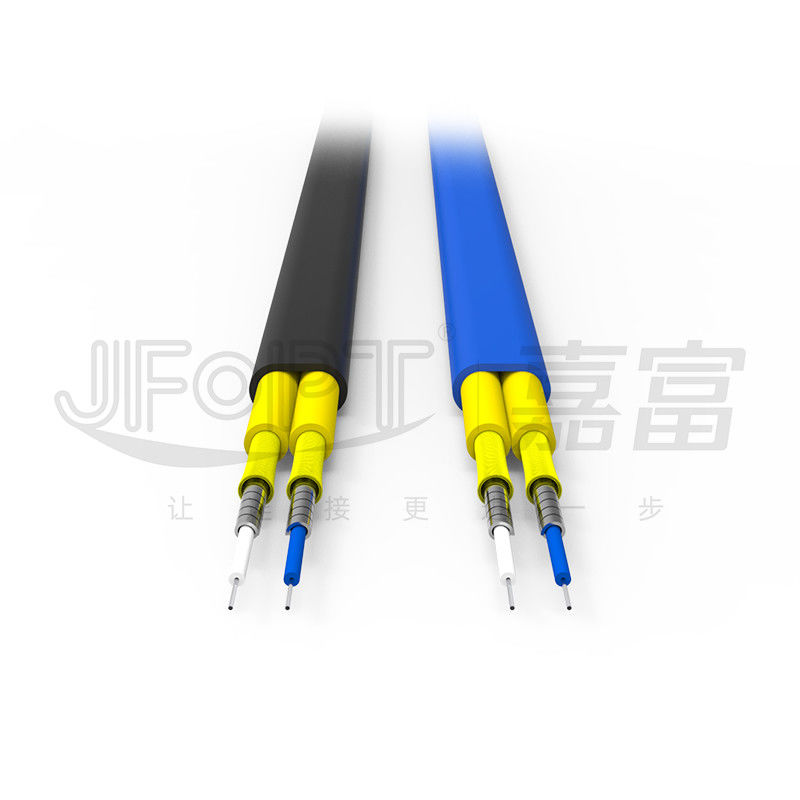

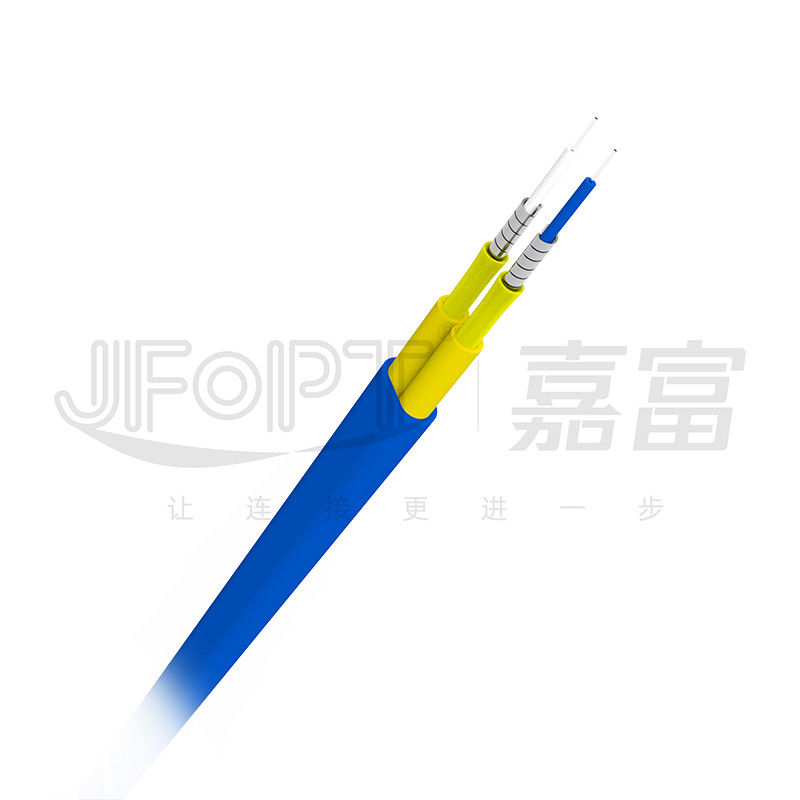

Cable acorazado del submarino del cable de fribra óptica 3.0m m de Dual Core acorazado con el tubo espiral

①Los dos sub-cables de 3.0m m se cubren con una envoltura protectora para aumentar resistencia extensible y de desgaste

②Puede ser utilizado para la transmisión de la comunicación entre las estructuras mecánicas movibles

③Puede ser añadido con el equipo del tirar-ojo para la tracción de larga distancia

④Cada base del sub-cable es individualmente acorazada para la protección

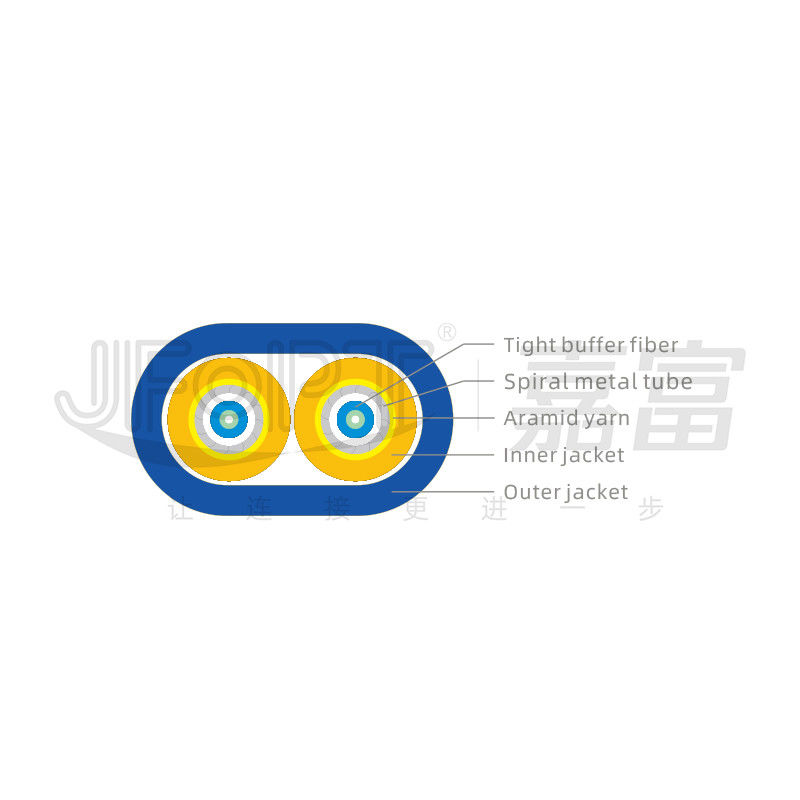

Artículos

Especificaciones

Cuenta de la fibra

2

Sub-cable

Apretado protegido

Dimensión

0.85±0.05m m

Material

PVC/LSZH

Color

(SM) azul blanco/amarillo/naranja (milímetros)

Tubo de Armord

Dimensión

1.65±0.1m m

Material

SUS304

Miembro de fuerza

Hilado de Aramid

Chaqueta

Dimensión

3.0±0.1m m

Material

PVC/LSZH

Color

(SM) /Orange amarillo (milímetro) o modificado para requisitos particulares

identificación del Sub-cable

1# - 2#

Chaqueta externa

Dimensión

(4.0*7.0) ±0.2mm

Material

PVC/LSZH/TPU

Color

Negro o modificado para requisitos particulares

Artículos

Especificaciones

Cuenta de la fibra

2

Tensión ()/N del largo plazo

400

Tensión (a corto plazo)/N

600

Crush/N/100mm

3000

Radio de curva mínimo /mm (dinámico)

60D

Radio de curva mínimo /mm (estático)

30D

Temperature/℃ de funcionamiento

-20~+70 (PVC) /-40~+80 (LSZH/TPU)

Almacenamiento Temperature/℃

-40~+80

Solo modo

Artículos

Unidad

G.652D

G.657A1

G.657A2

Diámetro de campo de modo

1310nm

μm

9.1±0.4

8.8±0.4

8.8±0.4

1550nm

μm

10.4±0.5

9.8±0.5

9.8±0.5

Diámetro del revestimiento

μm

125±1

125±0.7

125±0.7

No-circularidad del revestimiento

%

≤1

≤0.7

≤0.7

Error de la concentricidad del Corazón-revestimiento

μm

≤0.6

≤0.5

≤0.5

Diámetro de capa

μm

245±7

245±5

245±5

No-circularidad de capa

%

≤6.0

≤6.0

≤6.0

Error de la concentricidad de la Revestimiento-capa

μm

≤12.0

≤12.0

≤12.0

Longitud de onda de atajo del cable

nanómetro

λcc≤1260

λcc≤1260

λcc≤1260

Atenuación
(máximo)

1310nm

dB/km

≤0.34

≤0.35

≤0.35

1550nm

dB/km

≤0.2

≤0.21

≤0.21

Con varios modos de funcionamiento

Artículos

unidad

62.5/125

50/125

OM3-150

OM3-300

OM4

Diámetro de base

μm

62.5±2.5

50±2.5

50±2.5

50±2.5

50±2.5

Diámetro del revestimiento

μm

125±1.0

125±1.0

125±1.0

125±1.0

125±1.0

No-circularidad de la base

%

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

No-circularidad del revestimiento

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

Error de la concentricidad del Corazón-revestimiento

μm

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

Diámetro de capa

μm

245±7

245±7

245±7

245±7

245±7

No-circularidad de capa

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

Error de la concentricidad de la Revestimiento-capa

μm

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

Ancho de banda de OFL

850nm

Megaciclo·kilómetro

≥160

≥500

≥700

≥1500

≥3500

1300nm

Megaciclo·kilómetro

≥500

≥500

≥500

≥500

≥500

Coeficiente de atenuación

850nm

dB/km

≤3.0

≤2.5

≤2.3

≤2.3

≤2.3

1300nm

dB/km

≤1.0

≤0.7

≤0.6

≤0.6

≤0.6

Embalado en el tambor

Tambor sellado

Especialización:

JFOPT tiene un equipo del R&D, una tecnología de producción, y un equipo profesionales para producir los cables de alta calidad que cubren diversas necesidades ambientales y del requisito.

Capacidad de fabricación:

JFOPT tiene 40 máquinas acorazadas interiores de la fabricación del cable, asegurando la entrega oportuna de las órdenes acorazadas en grande del cable. Con las líneas de montaje y el equipo profesionales, pueden producir eficientemente una gran cantidad de cables para cubrir demandas de los clientes.

Control de calidad:

JFOPT ejecuta medidas estrictas del control de calidad. Además de inspecciones entrantes materiales, el proceso de producción incorpora los sistemas de prueba automatizados de la calidad para los diversos componentes tales como apretado-proteger, armoring espiral, y forro externo. Todo el equipo de prueba de la producción se mantiene regularmente. Con años de experto técnico y de procesos de producción acorazados maduros del puente, pueden eliminar casi todas las anormalidades en cables acorazados.

Desarrollo de los estándares:

JFOPT tiene un equipo profesional y experimentado del R&D que pueda proporcionar los cables adaptados para cubrir diversas necesidades ambientales y del requisito, asegurando la satisfacción del cliente.

Innovación tecnológica:

JFOPT acentúa la innovación tecnológica y diseña productos acorazados del cable con las diversos estructuras, tamaños, cuentas de la base, y colores para cubrir las necesidades diversas de clientes.

Servicio y soporte técnico:

JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente.
