Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Número de modelo:
JFOC-GJIDFH/GJIDFU
Éntrenos en contacto con
Mini Cable Double Jackets acorazado doble/dentro de desnudo/ahorro de espacio/estructura de alta resistencia y de alta densidad de la fibra

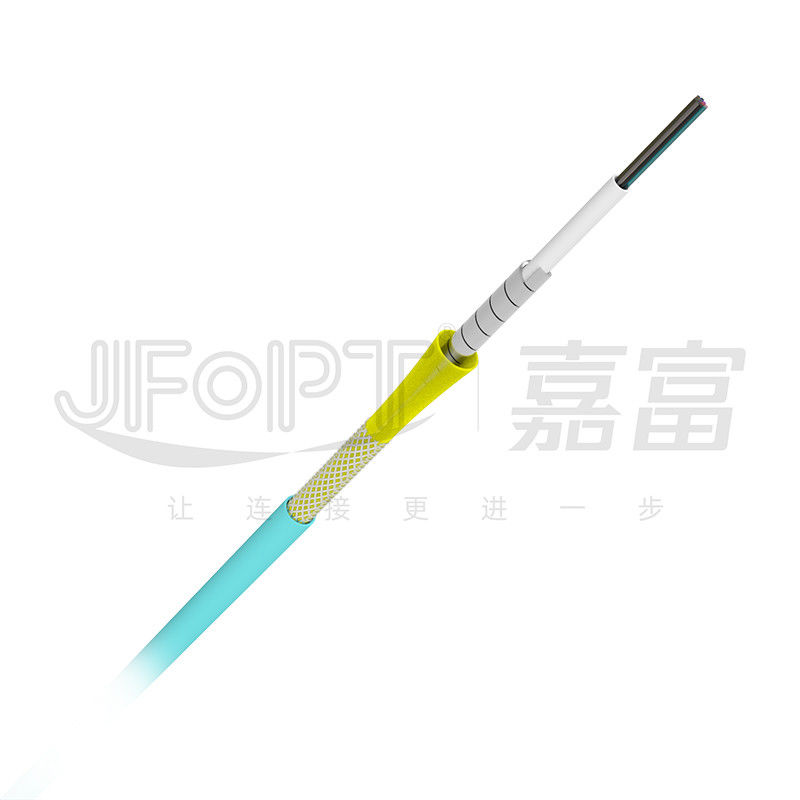

Mini Cable (Armor Double Jacket doble) consiste en una fibra cubierta 0.25m m insertada en una chaqueta interna cero del halógeno del humo bajo (LSZH) (algunas cuentas de la base pueden tener una capa del aramid entre las fibras revestidas y la chaqueta interna). La chaqueta interna entonces se cubre con una capa de tubería de acero inoxidable y de aramid, y el aramid se envuelve más a fondo con una capa trenzada de acero inoxidable. Finalmente, se saca una chaqueta externa de LSZH/TPU. El diseño de este cable apunta proporcionar conexiones de alta densidad de la fibra en espacio limitado mientras que ofrece la protección y la resistencia físicas adicionales a interferencia.
* características de producto
|
①Corazones de alta calidad de la fibra con funcionamiento óptico excelente y estable |
②La protección física dual aumenta la fuerza y la durabilidad del cable |
|
|
|
|
③Diseño compacto y de alta densidad conveniente para los usos que requieren conexiones múltiples de la fibra |
④Los materiales del cable cumplen con estándares ambientales, y materiales ignífugos más altos del grado pueden ser elegidos |
|
|
|
* usos
sistemas de comunicación 1.Optical
2.Interconnection del equipo de comunicación
comunicación óptica 3.Fiber
* presentación de la estructura
* parámetros del cable
|
Artículos |
Parámetros |
||||||
|
Cuenta de la fibra |
2 ~ 12 |
14 ~ 24 |
|||||
|
Fibra |
Diámetro |
0.25±0.015m m |
|||||
|
Color |
Azul/anaranjado/verde/Brown/gris/blanco/rojo/negro/amarillo/púrpura/rosado/aguamarina |
||||||
|
Chaqueta interna |
Diámetro |
1.4±0.1m m |
3.0±0.2m m |
||||
|
Material |
LSZH |
||||||
|
Tubo espiral del metal |
Diámetro interno |
1.5±0.1m m |
3.2±0.2m m |
||||
|
Diámetro externo |
2.0±0.1m m |
4.0±0.2m m |
|||||
|
Gap |
0.15±0.05m m |
0.2±0.1m m |
|||||
|
Material |
SUS204 |
||||||
|
Trenza de acero inoxidable |
Material |
SUS304 |
|||||
|
Chaqueta externa |
Diámetro |
3.0±0.1m m |
6.0±0.3m m |
||||
|
Material |
LSZH/TPU |
||||||
|
Color |
Azul para SM, gris para el milímetro, o modificado para requisitos particulares |
||||||
* funcionamiento mecánico
|
Artículos |
Parámetros |
||||||
|
Cuenta de la fibra |
2 ~ 12 |
14 ~ 24 |
|||||
|
Resistencia a la tensión (largo plazo) /N |
150 |
600 |
|||||
|
Resistencia a la tensión /N (a corto plazo) |
300 |
1000 |
|||||
|
Machaque la resistencia /N/10cm |
3000 |
||||||
|
Radio de doblez mínimo /mm (dinámico) |
60D |
||||||
|
Radio de Min.Bending /mm (estático) |
30D |
||||||
|
Temperature/℃ de funcionamiento |
-40 ~ +80 |
||||||
|
Tienda Temperature/℃ |
-40 ~ +80 |
||||||
* parámetros de la fibra
|
Solo modo |
|||||||
|
Artículos |
Unidad |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diámetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diámetro del revestimiento |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
No-circularidad del revestimiento |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diámetro de capa |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Longitud de onda de atajo del cable |
nanómetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Coeficiente de atenuación |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
Con varios modos de funcionamiento |
|||||||
|
Artículos |
Unidad |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diámetro de base |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diámetro del revestimiento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Error de la concentricidad de la base |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
No-circularidad del revestimiento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diámetro de capa |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Ancho de banda de OFL |
850nm |
Megaciclo·kilómetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megaciclo·kilómetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuación |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* empaquetado del producto
|
|
|
|
Embalado en el tambor |
Tambor sellado |
* fuerza de la fábrica
|
Especialización: JFOPT tiene un equipo del R&D, una tecnología de producción, y un equipo profesionales para producir los cables de alta calidad que cubren diversas necesidades ambientales y del requisito. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 40 máquinas acorazadas interiores de la fabricación del cable, asegurando la entrega oportuna de las órdenes acorazadas en grande del cable. Con las líneas de montaje y el equipo profesionales, pueden producir eficientemente una gran cantidad de cables para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad. Además de la adquisición material y de inspecciones entrantes, el proceso de producción incorpora los sistemas de prueba automatizados de la calidad para los diversos componentes tales como apretado-proteger, armoring espiral, y forro externo. Todo el equipo de prueba de la producción se mantiene regularmente. Con años de experto técnico y de procesos de producción acorazados maduros del puente, pueden eliminar casi todas las anormalidades en cables acorazados. |
|
||||
|
Desarrollo de los estándares: JFOPT tiene un equipo profesional y experimentado del R&D que pueda proporcionar los cables adaptados para cubrir diversas necesidades ambientales y del requisito, asegurando la satisfacción del cliente. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y diseña productos acorazados del cable con las diversos estructuras, tamaños, cuentas de la base, y colores para cubrir las necesidades diversas de clientes. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
1. ¿Qué factores deben ser considerados al comprar los cables ópticos?
Es importante considerar el modelo, el color, el diámetro externo, el material, el grado del fuego, y el funcionamiento mecánico del cable óptico.
¿2.Do usted aceptar el arreglo para requisitos particulares del color y de la impresión?
Sí, podemos modificar el color y la impresión para requisitos particulares basados en las muestras que usted proporciona.
¿los tipos 3.What de cables ópticos pueden usted producir?
Podemos producir los diversos tipos de cables ópticos interiores y al aire libre, incluyendo los cordones de remiendo, los mini cables, cables de cinta, ADSS, GYTA, GYTS, GYXTW, y más.
¿4.What está la cantidad de orden mínima para sus cables ópticos?
Para los cables ópticos regulares, la cantidad de orden mínima es 1 kilómetro. Para los cables ópticos especiales, entre en contacto con por favor nuestras ventas combinan para más información.
¿5.What es su plazo de entrega?
Típicamente, plazo de expedición para los cables ópticos regulares es en el plazo de 3 días laborables.
