Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
Fanout PatchCord de MPO-SC 6/8/12 3.0m m
Éntrenos en contacto con

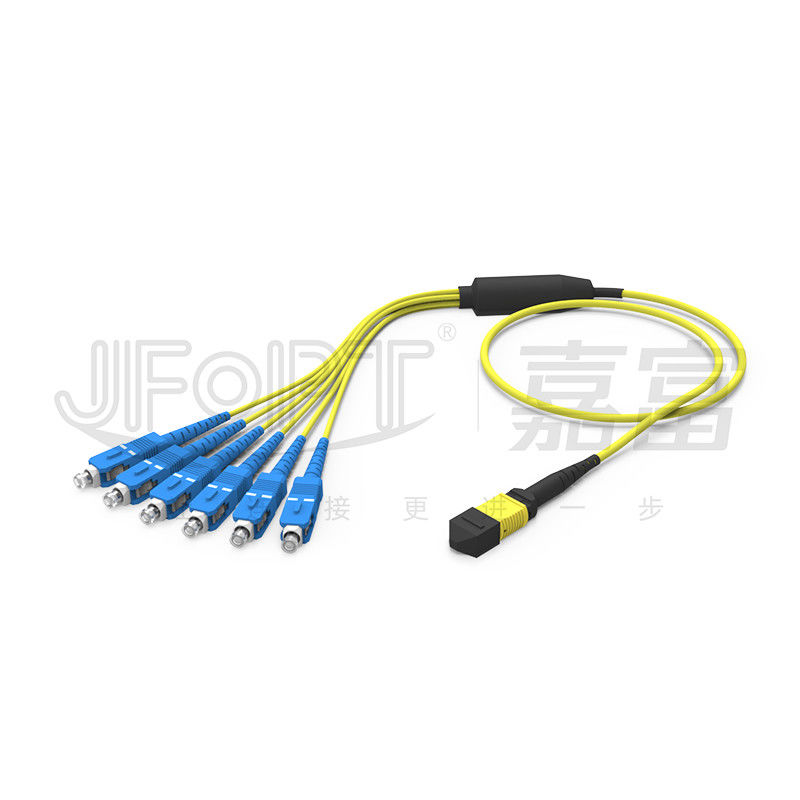

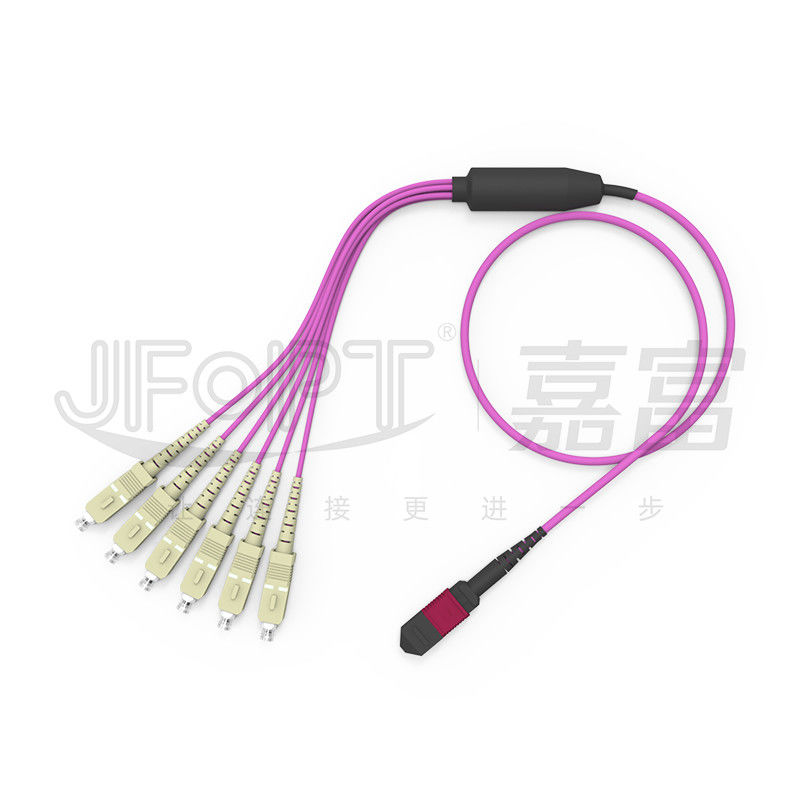

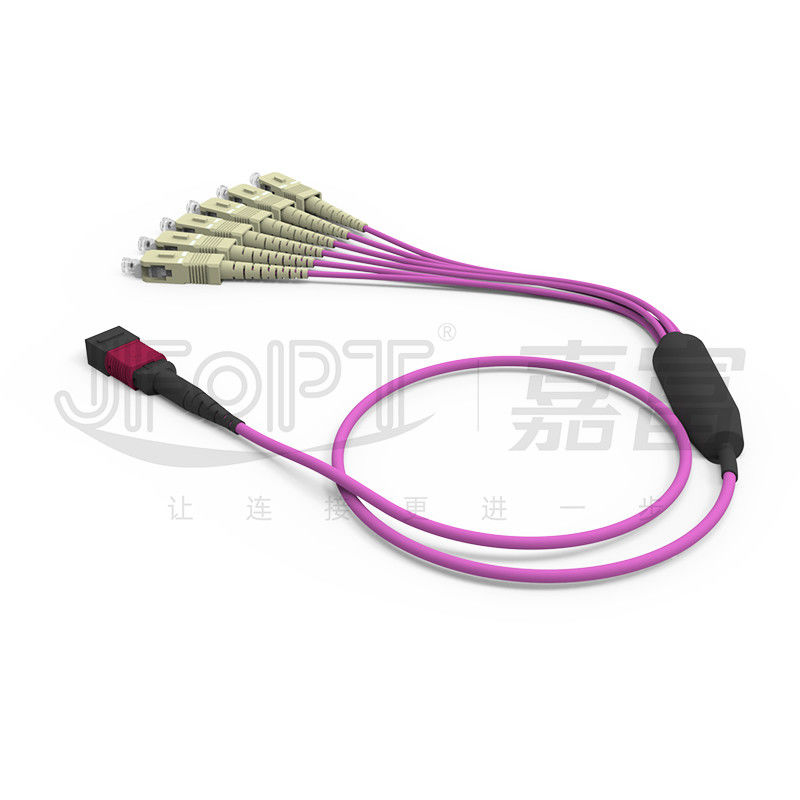

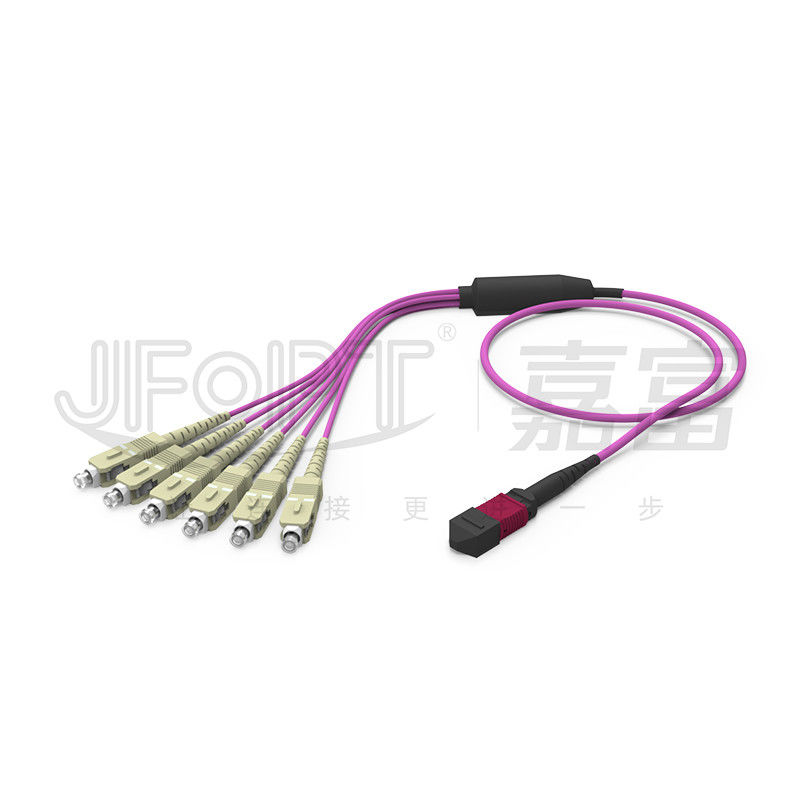

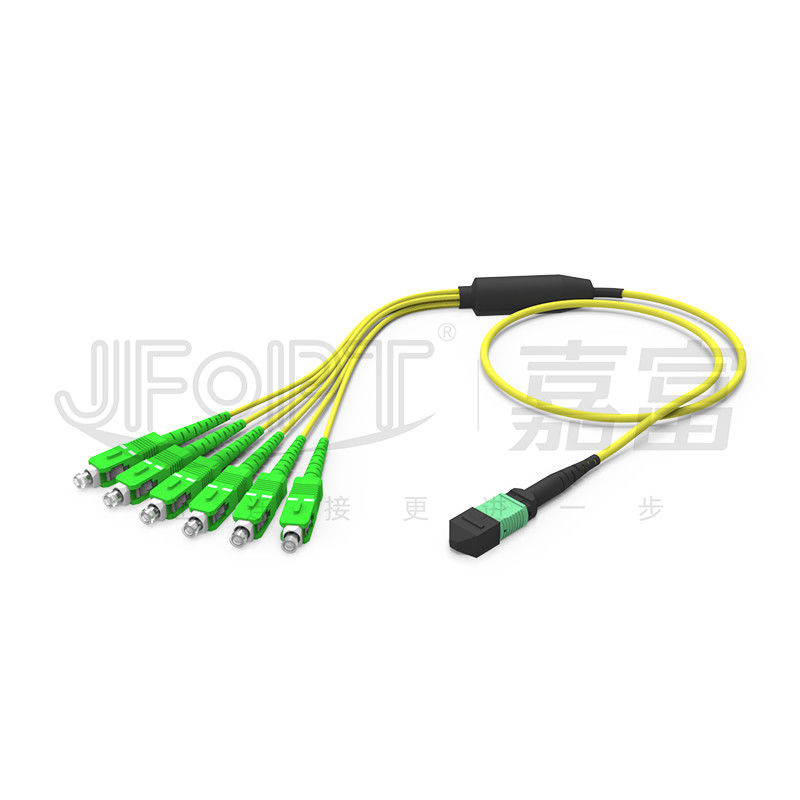

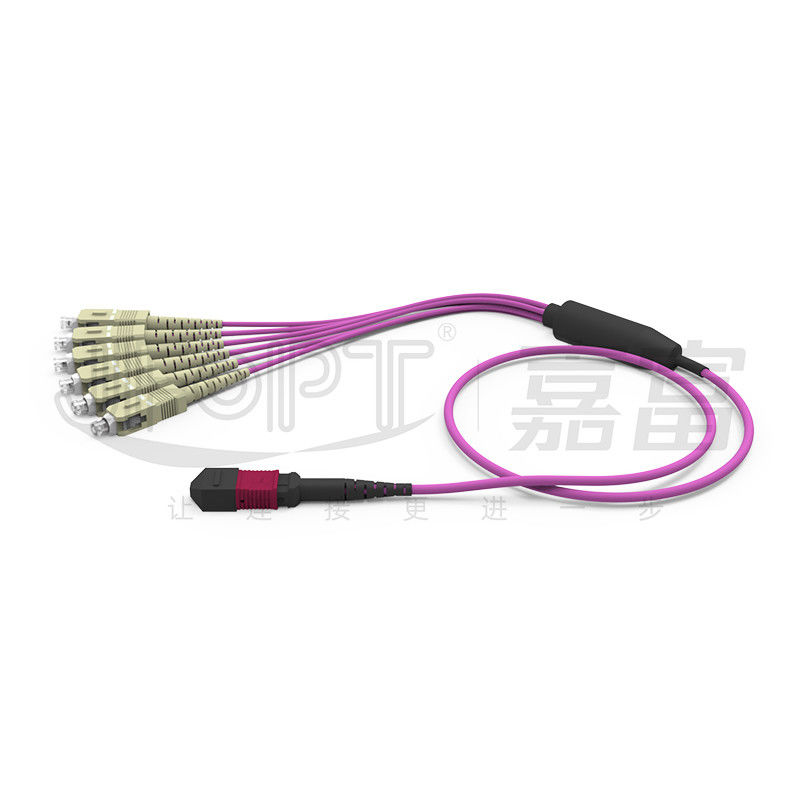

MPO - puente óptico de la rama del SC del cable de la tubería de los corazones 3.0m m de los corazones 12 de los corazones 8 del SC 6
El puente de la rama de MPO-SC de JFOPT permite que un extremo conecte con un puente del tronco de MPO, mientras que el otro extremo puede conectar con un solo-corazón del SC o un puente dual-core. Esto permite la consolidación de los canales transmitidos previamente por los conectores del SC en un solo puente del tronco de MPO, reduciendo el volumen de cableado de la fibra. El puente de la rama del MPO-SC de JFOPT utiliza los partes movibles de alta calidad, de pequeñas pérdidas de la TA, así como los partes movibles de cerámica del tres-anillo de alta calidad, de pequeñas pérdidas. El cable de la fibra se compone de aramid importado, de la fibra de Changfei, y de los nuevos materiales de LSZH o ignífugos del PVC. Todos los parámetros del puente del MPO de JFOPT hacer frente a estándares internacionales y a rendimiento superior del objeto expuesto más allá de normas de la industria. El puente de la rama de MPO es un producto modificado para requisitos particulares, y JFOPT ofrece diversos servicios del arreglo para requisitos particulares, incluyendo modelos del conector, longitud de cable, longitud de la rama, material de la rama y diámetro, número y secuencia de la base de la rama, y color del cable.
* características
|
①Virola de alta calidad, de pequeñas pérdidas de la base MT12
|
②Fibra superior de la calidad YOFC de las aplicaciones para la pérdida de transmisión mínima
|
|
|
|
③CCTC de alta calidad, de pequeñas pérdidas. virola de cerámica
|
④Diámetros externos de la diversa rama disponibles cumplir diversos requisitos de la instalación
|
|
|
|
⑤prueba del paso 3D del 100%
|
-
|
|
-
|
* usos
redes ópticas del acceso 1.Fiber
transmisión de datos óptica 2.Fiber
sistemas de comunicación ópticos 3.Fiber, redes de cabletelevisión, redes de telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del conector del SC
|
Características del conector |
Tipo del conector |
SC |
|||
|
Tipos de la cara del extremo |
Solo modo: UPC/APC, con varios modos de funcionamiento: UPC |
||||
|
Tipo de la virola |
Virola de cerámica de la circona de categoría A |
||||
|
Color del conector |
Azul/verde/beige/aguamarina/violeta/verde lima |
||||
|
Pérdida de inserción |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Pérdida de vuelta |
Solo modo: UPC ≥50dB, APC ≥60dB, con varios modos de funcionamiento: ≥25dB |
||||
|
Repetibilidad |
≤0.2dB |
||||
|
Capacidad de intercambio |
≤0.2dB |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable
|
Proyecto |
Parámetros |
|||
|
Tipo de la fibra |
Opcional: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Cuenta de la fibra |
Opcional: 8/12/16/24 |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
Opcional: LSZH/PVC/TPU |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/aguamarina/magenta/aduana |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
Opcional: OFN/OFNR/OFNP |
|||
* selección de color de vivienda del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* opciones del Fanout
|
|
|
|
Estructura principal del cable |
|
|
|
|
|
Fanout con longitudes iguales |
Fanout con longitudes desiguales |
|
|
|
|
Rama del Fanout 0.9m m |
|
|
|
|
|
Rama del Fanout 2.0/3.0m m |
|
* selección de la polaridad
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Especialización: Con más de 20 años de experiencia en MPO y la producción convencional del puente de la fibra óptica, JFOPT tiene un equipo del R&D y un equipo de producción profesionales dedicados a cubrir diversas necesidades de la instalación. Nuestros productos han pasado certificaciones y pruebas internacionales múltiples. |
|
||||
|
Capacidad de fabricación: JFOPT tiene líneas de montaje múltiples para MPO y los conectores convencionales, así como equipo del cable y de la ramificación, asegurando entrega rápida. |
|
||||
|
Control de calidad: JFOPT tiene medidas estrictas del control de calidad, incluyendo la inspección de la fin-cara de la fábrica y 100% que prueban, usando el equipo de prueba profesional para asegurar funcionamiento de transmisión estable. |
|
||||
|
Normalización: JFOPT puede proporcionar los diversos servicios del arreglo para requisitos particulares para los tipos del conector, tipos de cable, diámetros externos, color, secuencias del alambre, empaquetando, y más, y también apoya la producción de encargo basada en diseños cliente-proporcionados o muestras, asegurando estabilidad de la consistencia y del funcionamiento para cumplir diversos requisitos de conexión. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D dedicado al desarrollo y a la producción de diversos puentes de alto rendimiento de la fibra óptica, cubriendo las demandas cambiantes de mercado. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar puentes de ramificación de MPO para requisitos particulares?
Es importante considerar la longitud, la longitud de la rama, el diámetro de la rama, el material del cable, el tipo de la fibra y la cuenta de la fibra, el varón o los conectores hembra, los requisitos de los estándares de la pérdida de la virola, del color, del etiquetado, y otro del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de nuestros puentes de la fibra?
Los puentes de la fibra de JFOPT experimentan la prueba del 100% IL&RL y la inspección de la fin-cara, asegurando funcionamiento estable.
¿3.What es nuestro plazo de expedición?
Para los productos estándar, nuestro plazo de expedición es en el plazo de 5 días laborables, asegurando el envío pronto.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
También fabricamos loopbacks de MPO, los atenuadores de MPO, los adaptadores hembra-varón de MPO, los puentes de la TA, y otros productos relacionados de MPO.
