Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product: CE/UL/ROHS/REACH Company: ISO9001/ISO14001
Número de modelo:
JFOC-GJDFJV/GJDFJH/GJDFJU
Éntrenos en contacto con

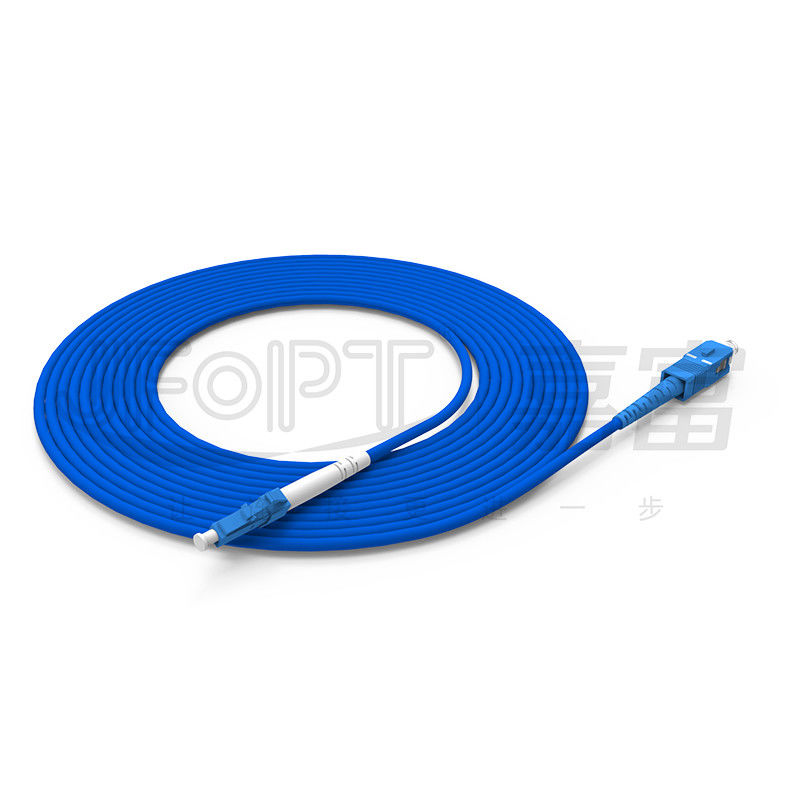

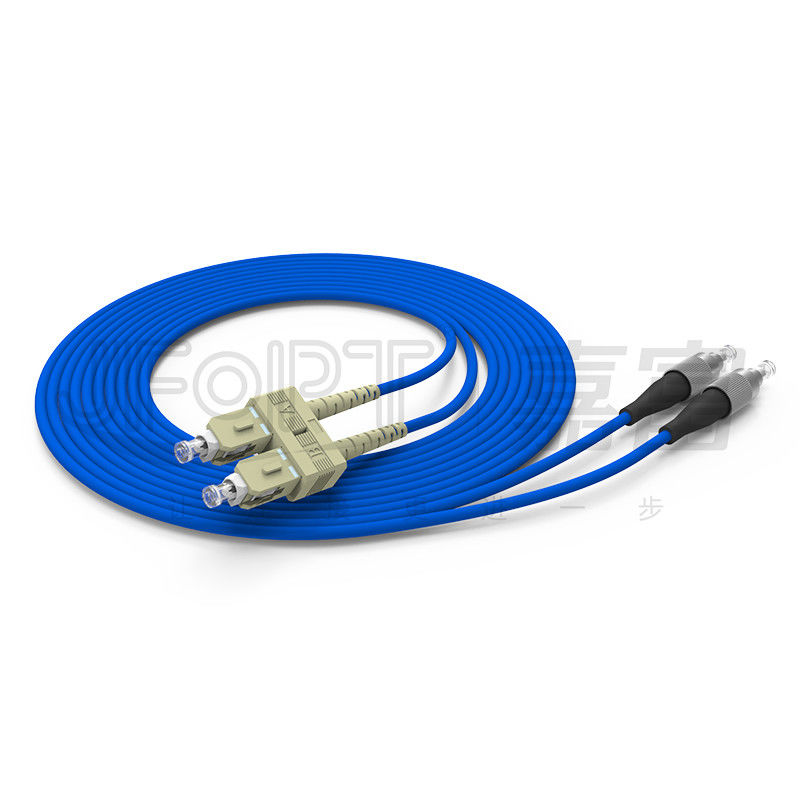

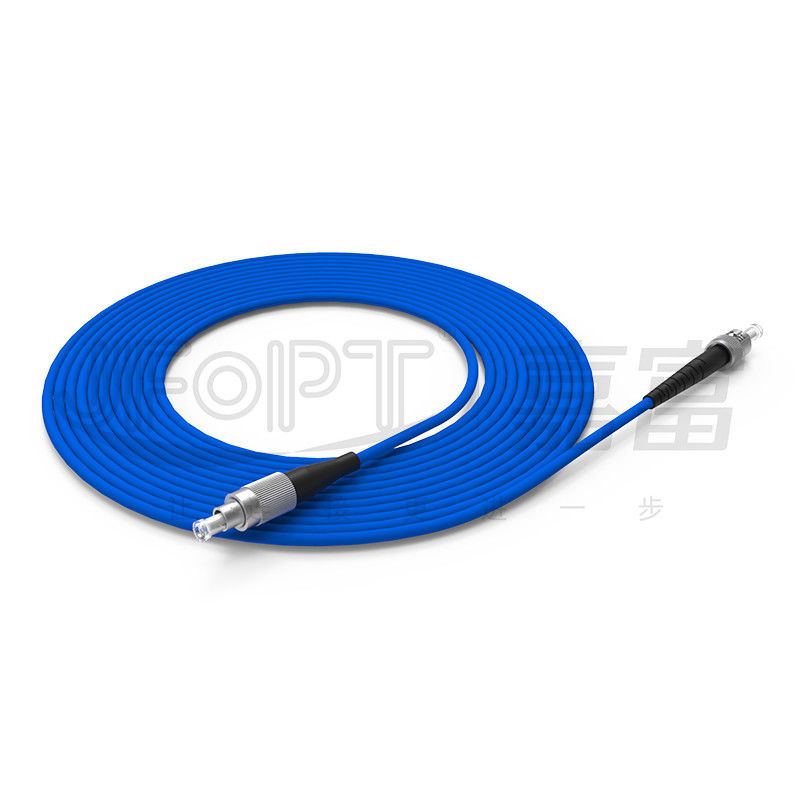

Simplex acorazado doble/duplex alrededor del cable/del trenzado espiral de la armadura y del metal/de la fuerza de alta resistencia Roedor-resistente
El cable redondo solo/dual-core de tubo único (armadura doble) se compone de uno o dos 0.9m m o las fibras ópticas apretado-protegidas 0.6m m como el medio de la transmisión. Los corazones de la fibra se envuelven con un tubo de acero inoxidable de la armadura, seguido por una capa del aramid, y entonces una capa externa de trenzado de acero inoxidable. El cable es finalmente sacó con la chaqueta de PVC/LSZH/TPU. Este cable proporciona la protección física adicional, aumentando la fuerza y la durabilidad del cable, y puede transmitir señales solas o duales simultáneamente.
* características de producto
|
①201/304 material de armadura de acero inoxidable para la vida útil larga |
②refuerzo de la armadura de la Doble-capa, resistente a la presión, al doblez, a ataques de la hormiga, y a mordeduras laterales del roedor |
|
|
|
|
③Malla trenzada cifrada para aumentar resistencia a torcer |
④Funcionamiento medioambiental excelente con una variedad de chaquetas externas ignífugas y resistentes a la corrosión a elegir de |
|
|
|
* usos
centros 1.Data.
sistemas de comunicación 2.Optical.
3.Interconnection del equipo de comunicación.

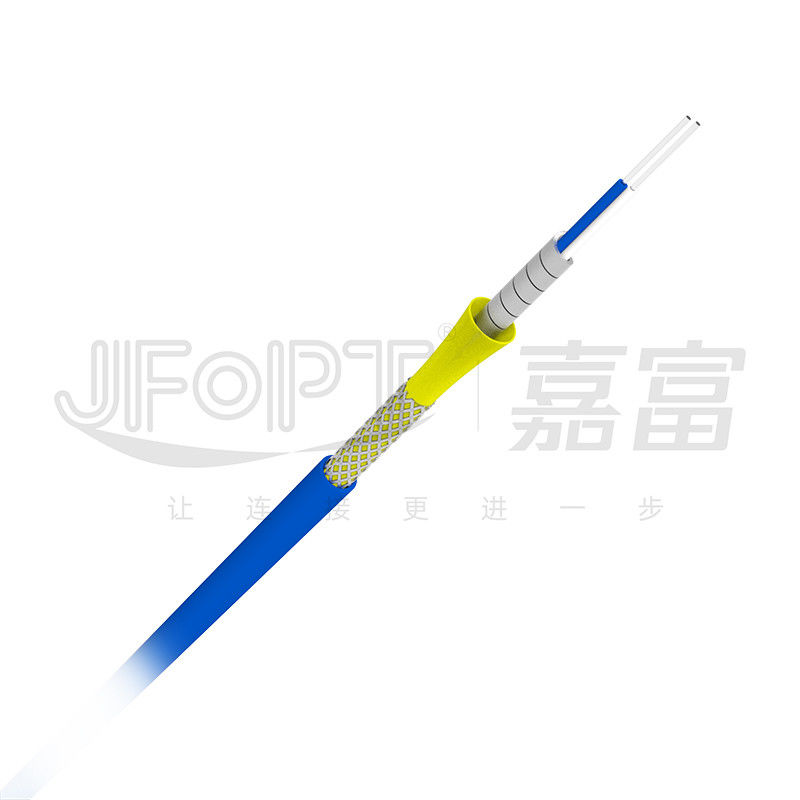

* presentación de la estructura
* parámetros del cable
|
Artículos |
Parámetros |
||||||
|
Cuenta de la fibra |
1 |
2 |
|||||
|
Almacenador intermediario apretado |
Diámetro |
0.9±0.1m m |
0.6±0.1m m |
||||
|
Material |
PVC |
||||||
|
Tubo espiral del metal |
Diámetro interno |
0.95±0.05m m |
1.15±0.05m m |
1.25±0.05m m |
|||
|
Diámetro externo |
1.45±0.05m m |
1.65±0.05m m |
1.85±0.05m m |
||||
|
Gap |
0.15±0.05m m |
||||||
|
Material |
SUS204 |
||||||
|
Trenza de acero inoxidable |
Material |
SUS304 |
|||||
|
Chaqueta externa |
Diámetro |
2.9±0.1m m |
3.0±0.1m m |
||||
|
Material |
PVC/LSZH/TPU |
||||||
|
Color |
Azul para SM, gris para el milímetro, o modificado para requisitos particulares |
||||||
* funcionamiento mecánico
|
Artículos |
Parámetros |
||||||
|
Cuenta de la fibra |
1 |
2 |
|||||
|
Resistencia a la tensión (largo plazo) /N |
100 |
||||||
|
Resistencia a la tensión /N (a corto plazo) |
200 |
||||||
|
Machaque la resistencia /N/10cm |
3000 |
||||||
|
Radio de doblez mínimo /mm (dinámico) |
60D |
||||||
|
Radio de Min.Bending /mm (estático) |
30D |
||||||
|
Temperature/℃ de funcionamiento |
Chaqueta de PVC -20 ~ +70 PVC chaqueta -40 ~ +80 de LSZH y de TPU |
||||||
|
Tienda Temperature/℃ |
-40 ~ +80 |
||||||
* parámetros de la fibra
|
Solo modo |
|||||||
|
Artículos |
Unidad |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diámetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diámetro del revestimiento |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
No-circularidad del revestimiento |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diámetro de capa |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Longitud de onda de atajo del cable |
nanómetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Coeficiente de atenuación |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
Con varios modos de funcionamiento |
|||||||
|
Artículos |
Unidad |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diámetro de base |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diámetro del revestimiento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Error de la concentricidad de la base |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
No-circularidad del revestimiento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diámetro de capa |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Ancho de banda de OFL |
850nm |
Megaciclo·kilómetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megaciclo·kilómetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuación |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* empaquetado del producto
|
|
|
|
Embalado en el tambor |
Tambor sellado |
* fuerza de la fábrica
|
Experiencia: JFOPT tiene un equipo del R&D, una tecnología de producción, y un equipo profesionales para producir los cables de alta calidad que cubren diversas necesidades ambientales y del requisito. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 40 máquinas acorazadas interiores de la fabricación del cable, asegurando la entrega oportuna de las órdenes acorazadas en grande del cable. Con las líneas de montaje y el equipo profesionales, podemos producir eficientemente una gran cantidad de cables para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad. Además de la materia prima y de las inspecciones entrantes, el proceso de producción incorpora los sistemas de prueba automatizados de la calidad para los diversos componentes tales como apretado-proteger, armoring espiral, y forro externo. Todo el equipo de prueba de la producción se mantiene regularmente. Con años de experto técnico y de procesos de producción acorazados maduros del puente, pueden eliminar casi todas las anormalidades en cables acorazados. |
|
||||
|
Desarrollo de los estándares: JFOPT tiene un equipo profesional y experimentado del R&D que pueda proporcionar los cables modificados para requisitos particulares para cubrir diversas necesidades ambientales y del requisito, asegurando la satisfacción del cliente. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y diseña productos acorazados del cable con las diversos estructuras, tamaños, cuentas de la base, y colores para cubrir las necesidades diversas de clientes. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
1. ¿Qué factores deben ser considerados al comprar los cables ópticos?
Es importante considerar el modelo, el color, el diámetro externo, el material, el grado del fuego, y el funcionamiento mecánico del cable óptico.
¿2.Do usted aceptar el arreglo para requisitos particulares del color y de la impresión?
Sí, podemos modificar el color y la impresión para requisitos particulares basados en las muestras que usted proporciona.
¿los tipos 3.What de cables ópticos pueden usted producir?
Podemos producir los diversos tipos de cables ópticos interiores y al aire libre, incluyendo los cordones de remiendo, los mini cables, cables de cinta, ADSS, GYTA, GYTS, GYXTW, y más.
¿4.What está la cantidad de orden mínima para sus cables ópticos?
Para los cables ópticos regulares, la cantidad de orden mínima es 1 kilómetro. Para los cables ópticos especiales, entre en contacto con por favor nuestras ventas combinan para más información.
¿5.What es su plazo de entrega?
Típicamente, plazo de expedición para los cables ópticos regulares es en el plazo de 3 días laborables.
