Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO - PVC OFNP de MPO 8/12/16/24/36/48F OD 2.0mm-5.0m m
Éntrenos en contacto con

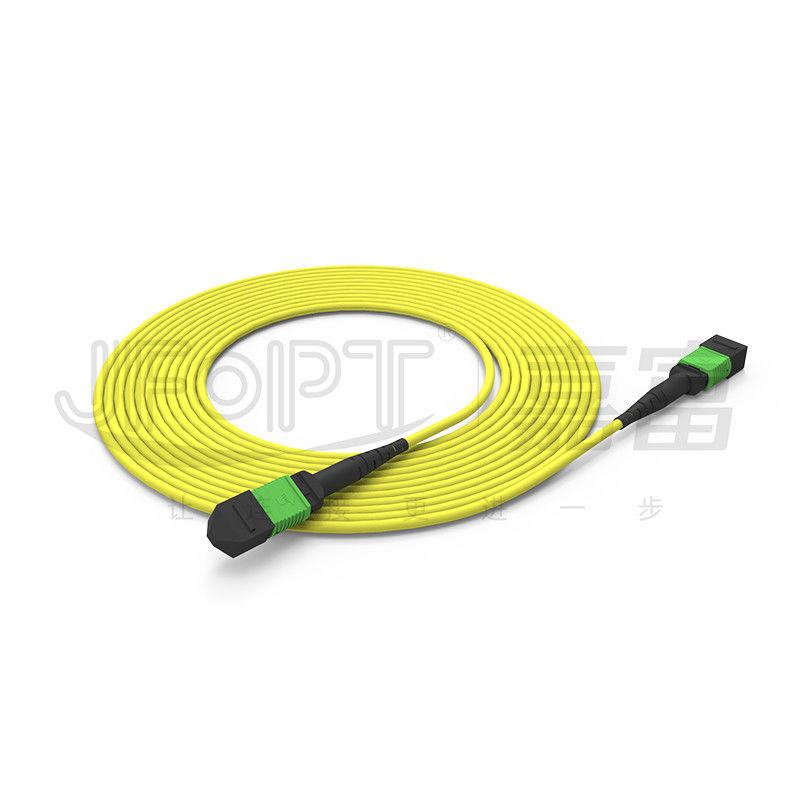

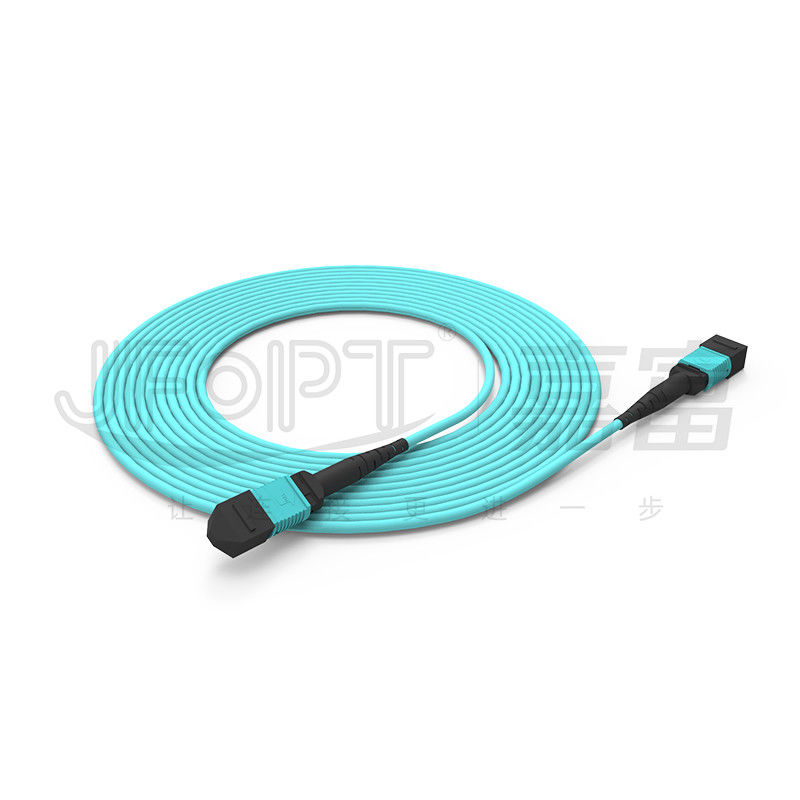

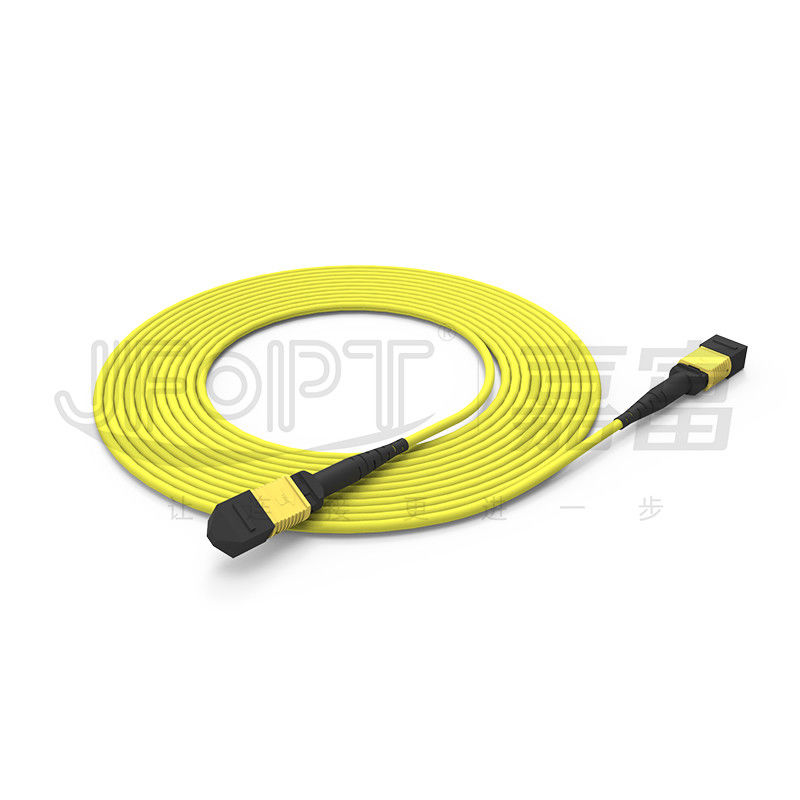

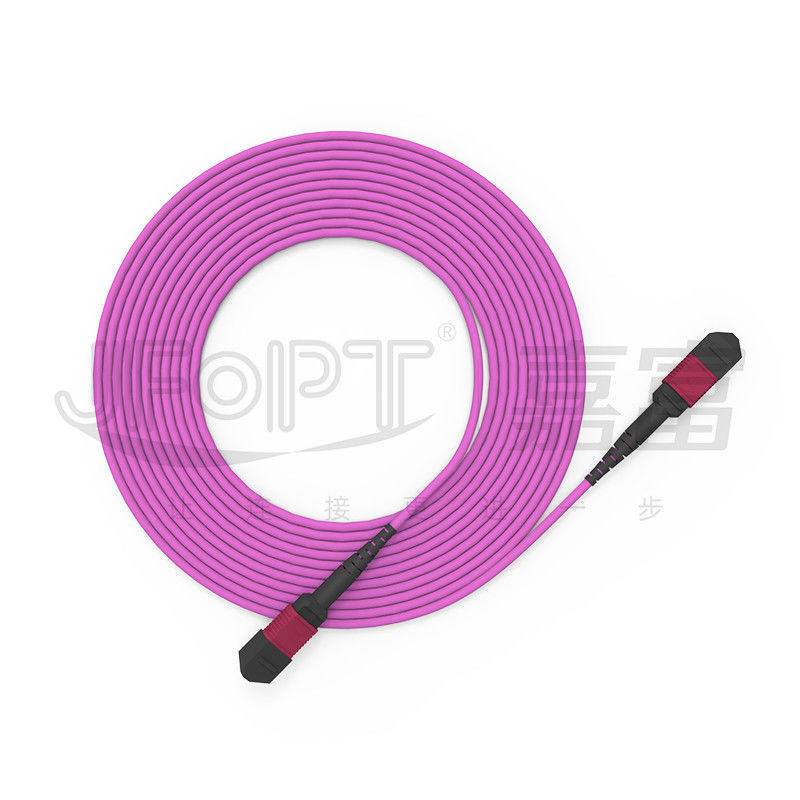

PVC externo ignífugo del diámetro 2.0mm-5.0m m del cable 8-Core/12-Core/16-Core/24-Core/36-Core/48-Core del tronco de OFNP MPO
JFOPT tiene experiencia extensa en la fabricación de los conectores de MPO con diversas cuentas de la base. El proceso de la solo-cabeza MPO puede acomodar hasta 48 corazones, y podemos también utilizar las estructuras del cable del multi-tubo. Para cumplir los requisitos de la protección contra los incendios de centros de datos, ofrecemos los cables del PVC con el grado de OFNP (pleno Nonconductive de fibra óptica). Dependiendo de los requisitos de transmisión de la señal, usted puede elegir diversos tipos de corazones de la fibra unimodal y con varios modos de funcionamiento. JFOPT utiliza exclusivamente marcas reputables tales como Corning y fibra óptica de Yangtze (YOFC) para las fibras ópticas y Du Pont para el hilado del aramid, asegurando calidad del producto confiable y estable. Todos los productos de MPO y de MTP producidos por JFOPT experimentan la prueba completa, incluyendo la prueba 3D, la inspección de la fin-cara, la prueba de la pérdida de inserción, la polaridad que prueba, y la inspección visual, para asegurar calidad del producto constante.
* características
|
①Grado ignífugo de OFNP |
②Utiliza los corazones de alta calidad de la fibra de Corning y de YOFC para asegurar la transmisión estable |
||||
|
|
|
||||
|
③100% tarifas de paso en la prueba |
④Opciones para la pérdida del conector y disponible de pequeñas pérdidas |
||||
|
|
|
||||
* usos
cableado del sitio del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable óptico
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Elemento del refuerzo |
Hilado de Aramid |
|||
|
Material externo de la envoltura |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la envoltura |
3.0m m |
|||
|
Color externo de la envoltura |
Plum Purple amarilla/anaranjada/verde /Customized |
|||
|
Resistencia a la tensión máxima (a largo plazo) |
80N |
|||
|
Resistencia a la tensión máxima (a corto plazo) |
150N |
|||
|
Resistencia máxima del agolpamiento (a largo plazo) |
el 100N/cm |
|||
|
Resistencia máxima del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Retraso de llama |
OFN/OFNR/OFNP opcional |
|||

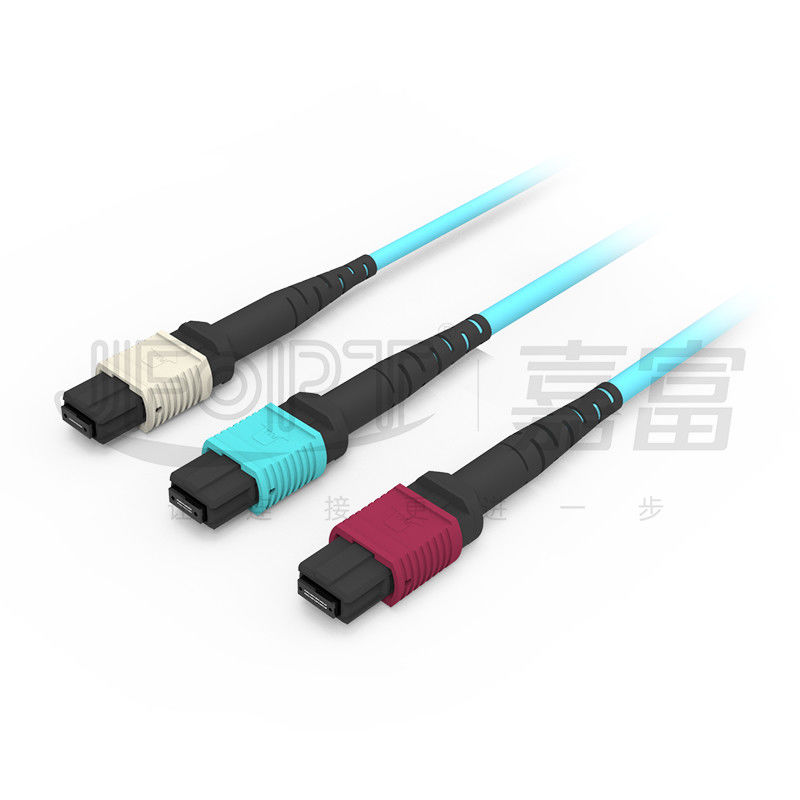

* opciones del color del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* opciones de la bota
|
Bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable |
Imagen |
Dibujos |
|
Bota redonda |
longitud 33m m de 3,0 botas |
3.0/3.2 |
|
|
|
longitud 17m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
longitud 33m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota cuadrada |
longitud 25m m de 2,0 botas |
3.0/3.2 |
|
|
|
longitud 25m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
longitud 17m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota del cable de cinta |
longitud 22m m de la bota 2.5*5.0 |
2.5*5.0 |
|
|
|
Bota desnuda de la fibra de la cinta |
Longitud desnuda 19m m de la bota de la fibra de la cinta |
Fibra desnuda de la cinta |
|
|
|
Etiqueta del tirón |
Universal para todas las botas |
Universal |
|
|
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
||||
|
cordón de remiendo 24F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesional: JFOPT se ha centrado en la producción de puentes de MPO por más de 10 años. Con tecnología profesional y una serie completa el equipo de primera clase de la marca (SUMIX/JRG/OPTOTEST), puede producir los puentes de alta calidad, de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje de MPO, permitiendo que la producción rápida y eficiente de una gran cantidad de cables del tronco de MPO cubra demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad en cada etapa, de la materia prima a los procesos de producción, con la inspección de la calidad y la supervisión profesionales. Conducimos la prueba del interferómetro 3D del 100%/la prueba de la pérdida de vuelta/la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Determinación de estándares: JFOPT puede formular y ejecutar estrictamente estándares de producción del puente de MPO según usuario necesita asegurar consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D para desarrollar continuamente puentes de MPO con funciones más avanzadas y un rendimiento más alto. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, la recomendación del producto, el mantenimiento de las después-ventas, el etc. técnicos, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What se deben prestar la atención a cuando modifican puentes de MPO para requisitos particulares?
Longitud del puente de MPO/material del cable/tipo de la fibra y número de corazones/de varón del conector/de estándar femenino/del parte movible de la pérdida/de color/de etiqueta y de otros requisitos modificados para requisitos particulares.
¿2.How hace nuestro puente de MPO aseguraron parámetros estables?
El puente el 100% del MPO de JFOPT pasó la prueba de interferencia 3D y el 100% pasó la prueba de la pérdida de vuelta de la inserción para asegurar parámetros estables.
¿plazo de ejecución 3.Our?
Podemos producir los conectores de 30000+ MPO por el mes, que puede garantizar completamente su envío rápido.
¿4.What que otros productos derivados de MPO nosotros hacen?
Podemos también producir productos relacionados de MPO tales como alambre de puente varón-a-femenino de la transición connector/MT del disyuntor /MPO attenuator/MPO de MPO.
