Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
Armadura OM3/4/5 Aque/violeta/verde lima de MPO 12C
Éntrenos en contacto con

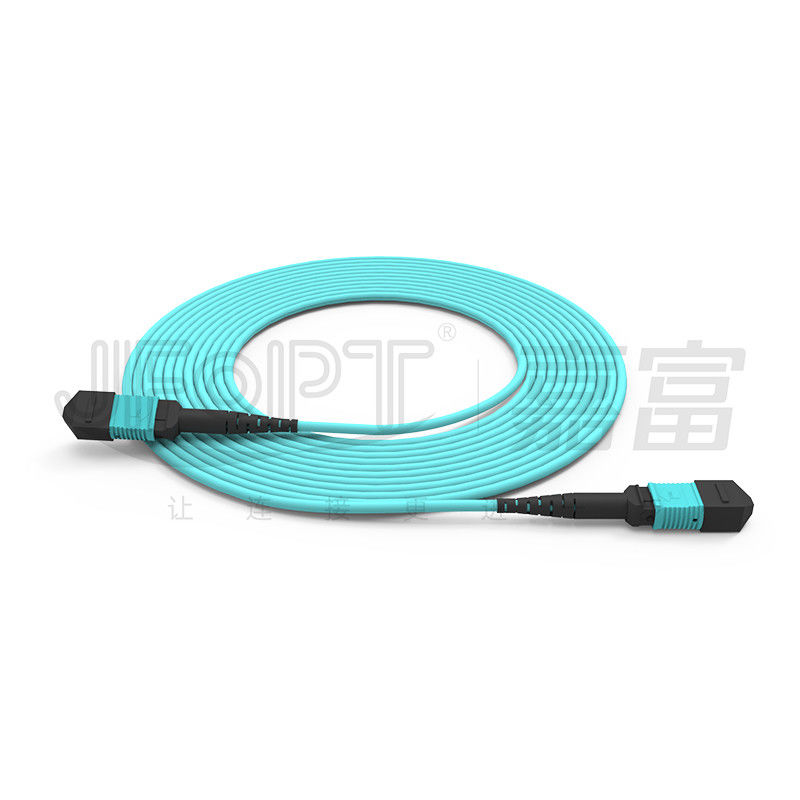

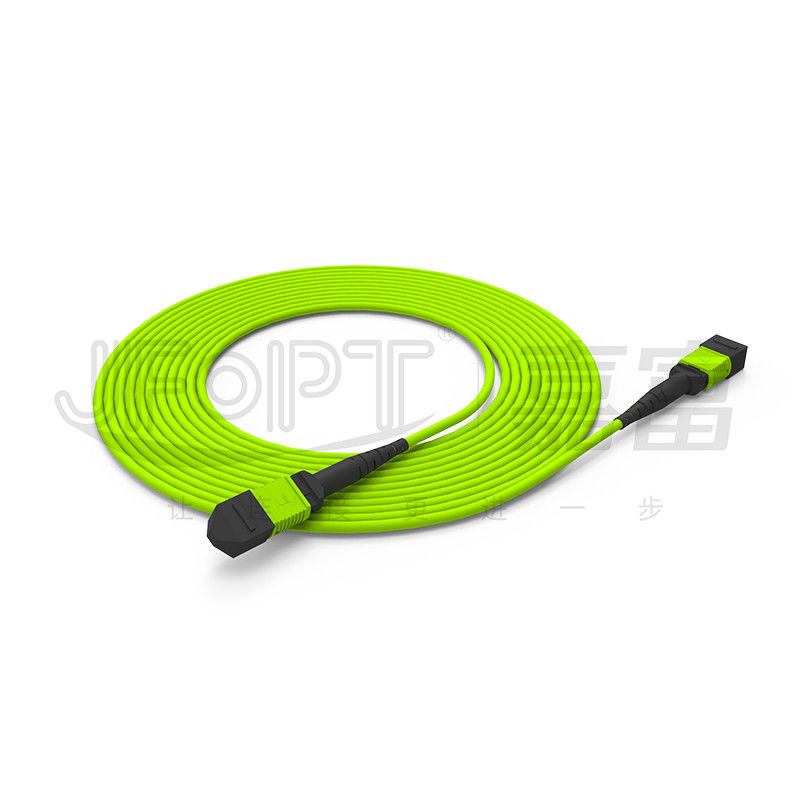

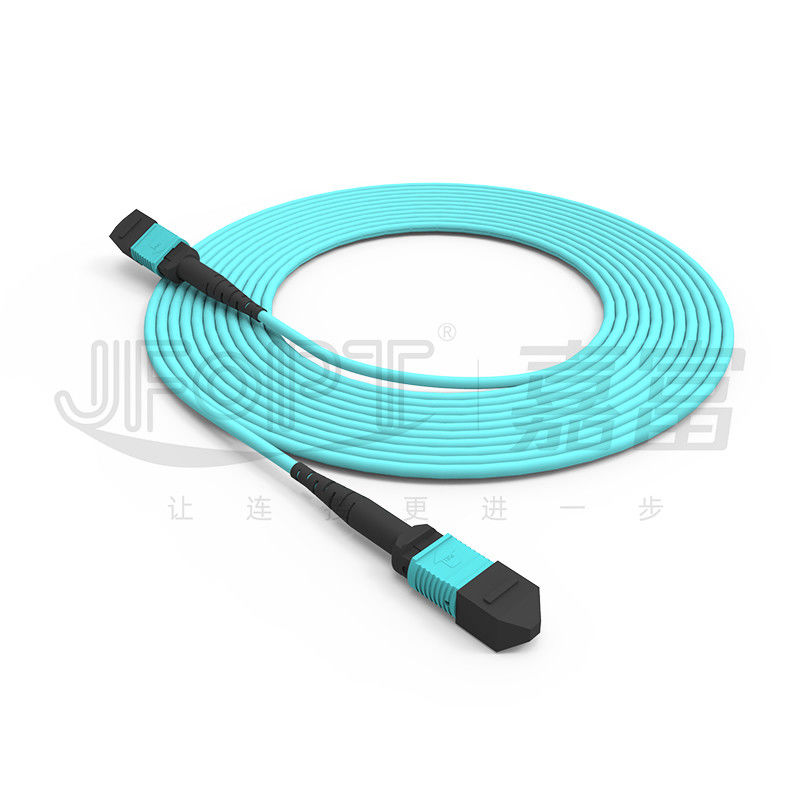

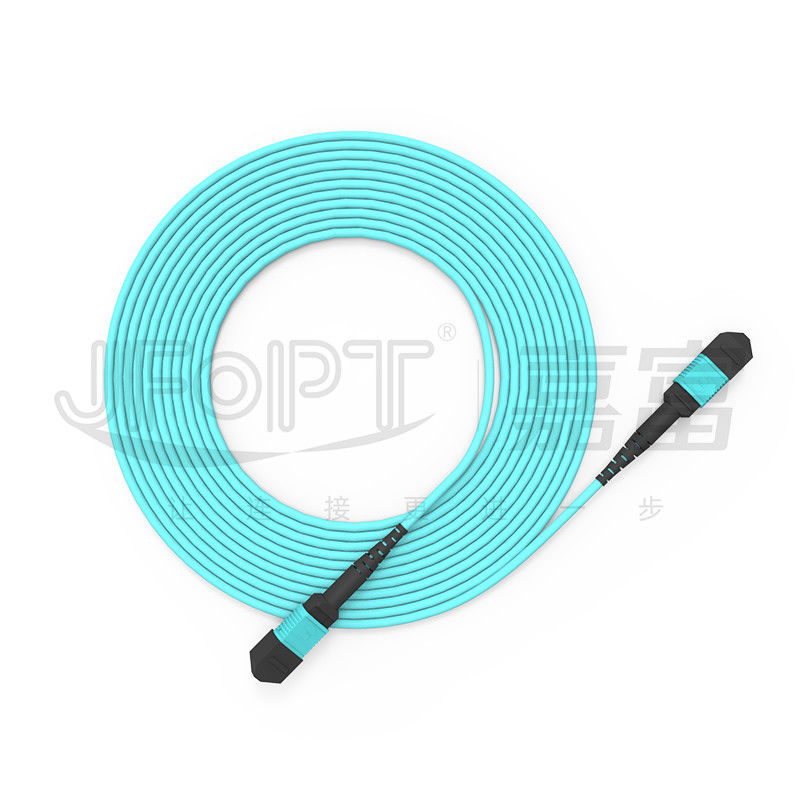

Mini acorazado del tronco de MPO de las fibras acorazadas del cable 12 - aguamarina OM3/OM4/OM5 del cable/violeta/verde lima

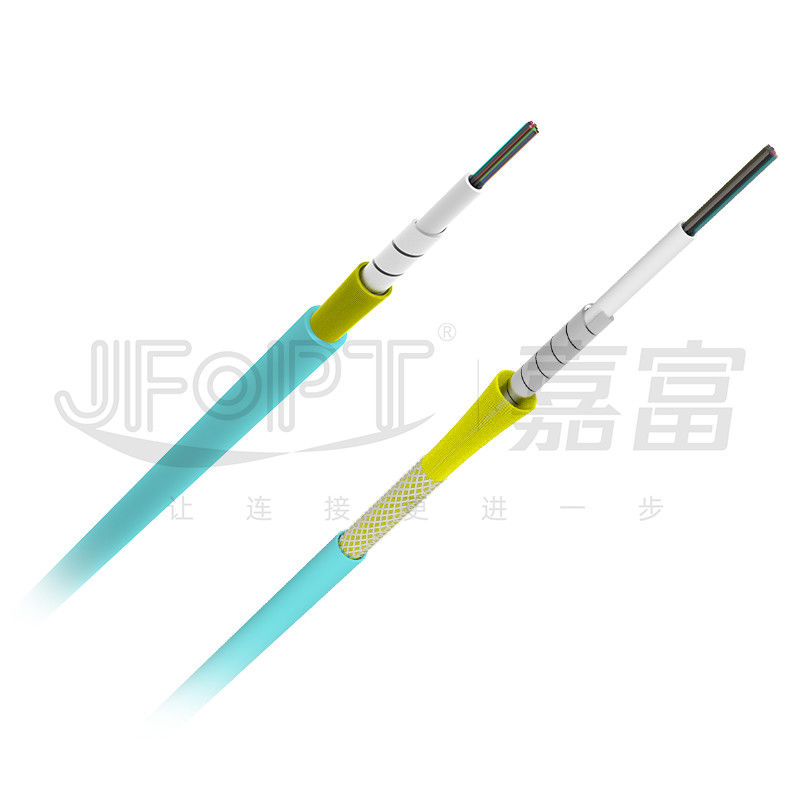

El cable acorazado del tronco de MPO utiliza el mini-cable acorazado, que se puede configurar con un de una sola capa de la armadura espiral o una combinación de trenza espiral de la armadura y del metal. Además de las características de un mini cable regular del tronco, el cable acorazado del tronco de MPO aumenta el funcionamiento mecánico del cable, incluyendo fuerza extensible y compresiva, mientras que mantiene su flexibilidad. Las fibras con varios modos de funcionamiento usadas en el cable del tronco de MPO tienen resistencia excelente de la curva, asegurando la transmisión de datos estable incluso en espacios confinados. JFOPT ofrece servicios modificados para requisitos particulares con diversos longitudes y tipos de cable para cubrir sus necesidades específicas.
* características
|
①Introduce la capa de la armadura para la compresión y la resistencia a la tensión aumentadas del cable |
②fibras Curva-insensibles para la estabilidad mejorada de la transmisión |
||||
|
|
|
||||
|
③Proporciona los conectores permutables de la polaridad MPO |
④Colores múltiples disponibles para las viviendas del conector |
||||
|
|
|
||||
|
⑤Instalación rápida y fácil, reduciendo tiempo de la operación |
⑥terminación 100% de la fábrica y prueba para asegurar funcionamiento de transmisión |
||||
|
|
|
||||
* usos
cableado del sitio del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||

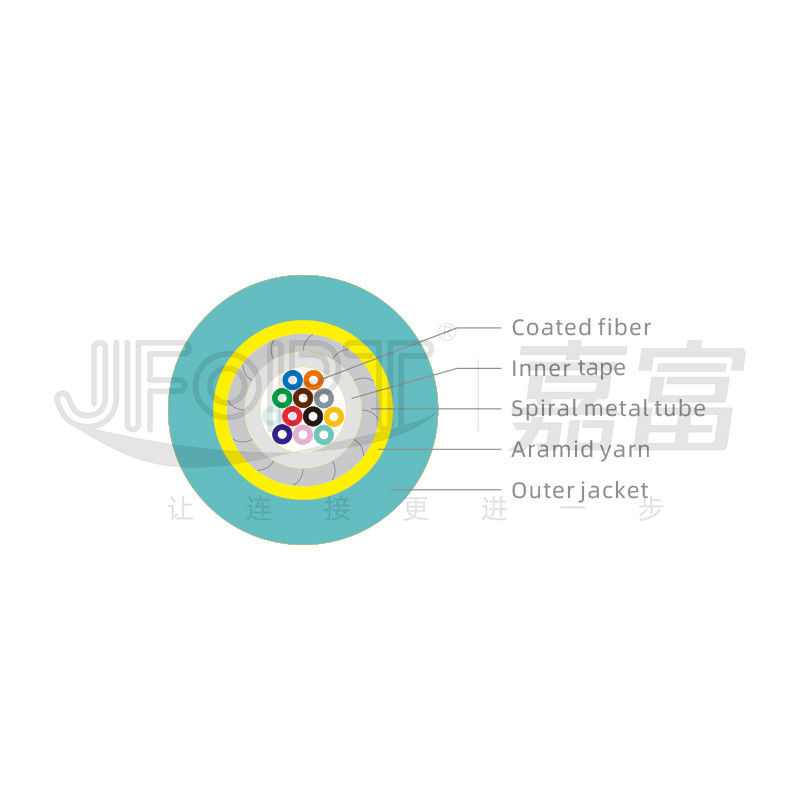

* solos solos parámetros acorazados del cable de la envoltura
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
2~12 |
24 |
||
|
Material de Armoring |
Acero inoxidable |
|||
|
Diámetro externo de Armoring |
2.1~2.2m m |
3.6~3.7m m |
||
|
Grueso de Armoring |
0.25~0.28m m |
0.25~0.28m m |
||
|
Diámetro externo de la envoltura |
3.0±0.1m m |
4.5±0.1m m |
||
|
Material externo de la envoltura |
LSZH/TPU opcional |
|||
|
Color externo de la envoltura |
Amarillo/naranja/cal ponga verde a Heather Violet /Custom |
|||
|
Resistencia a la tensión (largo plazo) |
500N |
200N |
||
|
Resistencia a la tensión (a corto plazo) |
800N |
600N |
||
|
Machaque la resistencia (el largo plazo) |
los 800N/cm |
los 200N/cm |
||
|
Resistencia del agolpamiento (a corto plazo) |
el 1200N/cm |
los 600N/cm |
||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
* parámetros duales acorazados duales del cable de la envoltura
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
2~12 |
24 |
||
|
Diámetro externo de la envoltura interna |
1.4±0.1m m |
3.0±0.2m m |
||
|
Material de la envoltura interna |
LSZH |
|||
|
Material de Armoring |
Acero inoxidable |
|||
|
Diámetro externo de Armoring |
2.0±0.1m m |
4.0±0.2m m |
||
|
Grueso de Armoring |
0.25~0.28m m |
0.4~0.43m m |
||
|
Capa que trenza |
Acero inoxidable |
|||
|
Diámetro externo de la envoltura |
3.0±0.1m m |
6.0±0.3m m |
||
|
Material externo de la envoltura |
LSZH/TPU opcional |
|||
|
Color externo de la envoltura |
Amarillo/naranja/cal ponga verde a Heather Violet /Custom |
|||
|
Resistencia a la tensión (largo plazo) |
150N |
600N |
||
|
Resistencia a la tensión (a corto plazo) |
300N |
1000N |
||
|
Fuerza compresiva |
los 3000N/10cm |
|||
|
Radio de doblez mínimo (dinámica) |
60D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
30D |
|||
|
Temperatura de funcionamiento |
-40~80℃ |
|||
|
Temperatura de almacenamiento |
-40~80℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
* opciones del color del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* opciones de la bota
|
Bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable |
Imagen |
Dibujos |
|
Bota redonda |
longitud 33m m de 3,0 botas |
3.0/3.2 |
|
|
|
longitud 17m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
longitud 33m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota cuadrada |
longitud 25m m de 2,0 botas |
3.0/3.2 |
|
|
|
longitud 25m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
longitud 17m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota del cable de cinta |
longitud 22m m de la bota 2.5*5.0 |
2.5*5.0 |
|
|
|
Bota desnuda de la fibra de la cinta |
Longitud desnuda 19m m de la bota de la fibra de la cinta |
Fibra desnuda de la cinta |
|
|
|
Etiqueta del tirón |
Universal para todas las botas |
Universal |
|
|
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesional: JFOPT se ha centrado en la producción de puentes de MPO por más de 10 años. Con tecnología profesional y una serie completa el equipo de primera clase de la marca (SUMIX/JRG/OPTOTEST), puede producir los puentes de alta calidad, de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje de MPO, permitiendo que la producción rápida y eficiente de una gran cantidad de cables del tronco de MPO cubra demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad en cada etapa, de la materia prima a los procesos de producción, con la inspección de la calidad y la supervisión profesionales. Conducimos la prueba del interferómetro 3D del 100%/la prueba de la pérdida de vuelta/la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Determinación de estándares: JFOPT puede formular y ejecutar estrictamente estándares de producción del puente de MPO según usuario necesita asegurar consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D para desarrollar continuamente puentes de MPO con funciones más avanzadas y un rendimiento más alto. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, la recomendación del producto, el mantenimiento de las después-ventas, el etc. técnicos, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What se deben prestar la atención a cuando modifican puentes de MPO para requisitos particulares?
Longitud del puente de MPO/material del cable/tipo de la fibra y número de corazones/de varón del conector/de estándar femenino/del parte movible de la pérdida/de color/de etiqueta y de otros requisitos modificados para requisitos particulares.
¿2.How hace nuestro puente de MPO aseguraron parámetros estables?
El puente el 100% del MPO de JFOPT pasó la prueba de interferencia 3D y el 100% pasó la prueba de la pérdida de vuelta de la inserción para asegurar parámetros estables.
¿plazo de ejecución 3.Our?
Podemos producir los conectores de 30000+ MPO por el mes, que puede garantizar completamente su envío rápido.
¿4.What que otros productos derivados de MPO nosotros hacen?
Podemos también producir productos relacionados de MPO tales como alambre de puente varón-a-femenino de la transición connector/MT del disyuntor /MPO attenuator/MPO de MPO.
