Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
Fanout violeta del LC 12C MINI Cable OM4 OM4 los 0.5m
Éntrenos en contacto con

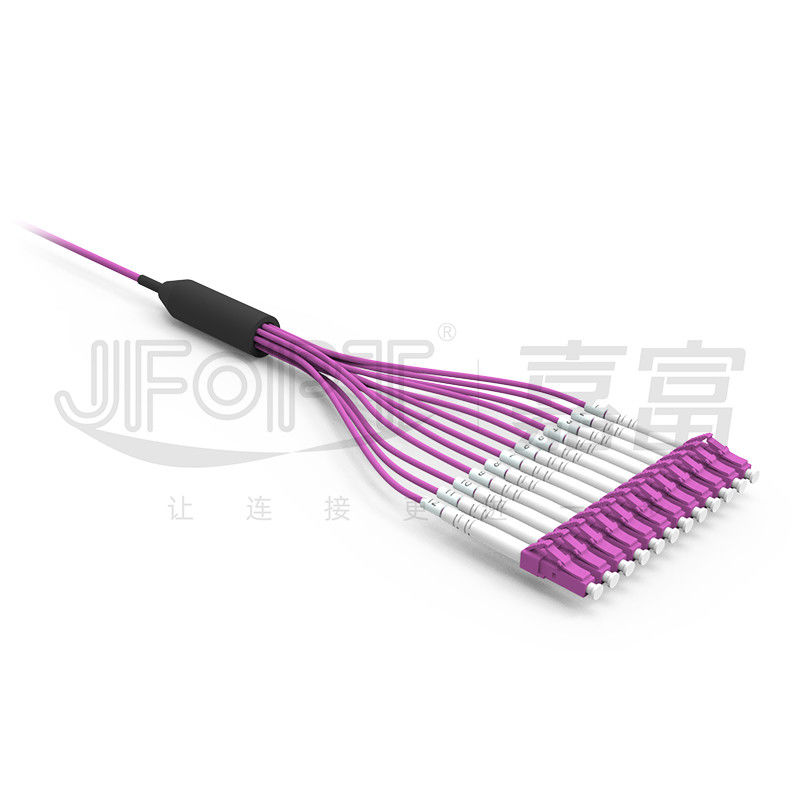

Mini Cable 12 fibras pre terminadas con los conectores del LC UPC pre terminó la rama con varios modos de funcionamiento de la violeta OM4 los 0.5m del cable óptico
El LC-LC pre-terminó el mini puente del cable se compone con el mini cable como el cable del tronco, y cada rama fijada por el equipo modificado para requisitos particulares del fanout y terminada con el conector del LC. El LC OM4 pre-terminó puentes de JFOPT se hace con la fibra curva-insensible del grado A de YOFC, el hilado de Aramid como Dupond, y las materias primas a estrenar para la chaqueta externa. El puente ofrece una estructura confiable, un funcionamiento óptico excelente, y una transmisión de datos estable. Los conectores del LC se equipan de las virolas de cerámica de la circona del grado A de CCTC, proporcionando la pérdida de inserción baja debido a una concentricidad más alta. Además, los diversos equipos del tirar-ojo se pueden elegir según la conexión de requisitos de proporcionar una ayuda más fuerte y la protección para el extremo de la rama, haciéndola conveniente para el cableado duro del ambiente.
* características
|
①la fibra Curva-insensible OM4 asegura la transmisión estable |
②el 100% fábrica-probado |
|
|
|
|
③el equipo del Tirar-ojo alcanza el grado de la protección IP67 |
④Califique las virolas de cerámica de una circona con pérdida de inserción baja |
|
|
|
|
⑤Dispositivos de ramificación modificados para requisitos particulares con de alta resistencia y estabilidad |
- |
|
|
- |
* usos
redes del acceso 1.Fiber
transmisión de datos 2.Fiber
sistemas de comunicación 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector
|
Características del conector |
Tipo del conector |
LC/SC/FC/ST |
|||
|
Tipo de la virola |
Unimodal: UPC/APC; Con varios modos de funcionamiento: UPC |
||||
|
Material de la virola |
Circona de categoría A de cerámica |
||||
|
Color del conector |
Azul/verde/beige/aguamarina/púrpura |
||||
|
Pérdida de inserción |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Pérdida de vuelta |
Unimodal: ≥ 50dB del UPC; ≥ 60dB de APC; Con varios modos de funcionamiento: ≥ 25dB |
||||
|
Repetibilidad |
≤0.2dB |
||||
|
Capacidad de intercambio |
≤0.2dB |
||||
* parámetros de la geometría 3D (opcionales)
|
Artículos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
Milímetro |
SM |
Milímetro |
SM |
SM |
|
|
Radio de la curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Compensación de Apex (μm) |
≤50 |
≤30 |
||||
|
Fibra presionada (nanómetro) |
±100 |
|||||
|
Desviación del ángulo (°) |
0 |
8±0.3 |
||||
|
Desviación del ángulo en enlace (°) |
0 |
±0.5 |
||||
|
Diámetro de la fibra (μm) |
123-135 |
|||||
* parámetros del cable óptico
|
Proyecto |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcionales |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH opcional/PVC/TPU |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Modificado para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN opcionales/OFNR/OFNP |
|||
* opciones de ramificación
|
Estructura principal del cable |
|
|
|
|
|
Fanout con longitud igual |
Fanout con longitud desigual |
|
|
|
|
Ramificación del fber con el tubo de los retretes de 0.9m m |
|
|
|
|
|
Ramificación del fber con el tubo de los retretes de 02.0/3.0m m |
|
|
|
|
|

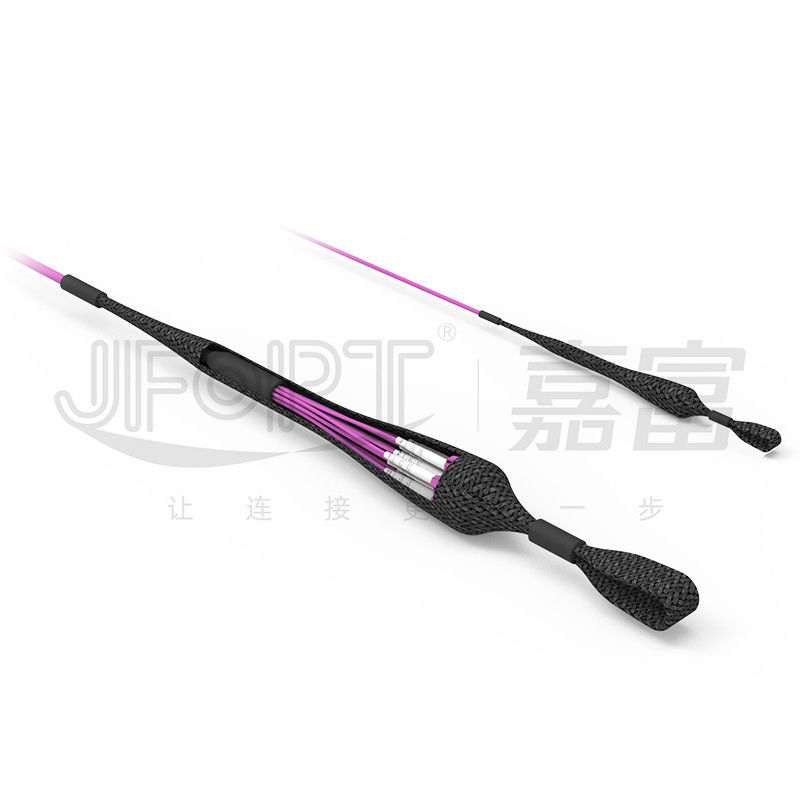

equipo del Tirar-ojo con Mesh Sleeve Structure Display |
|
|
|

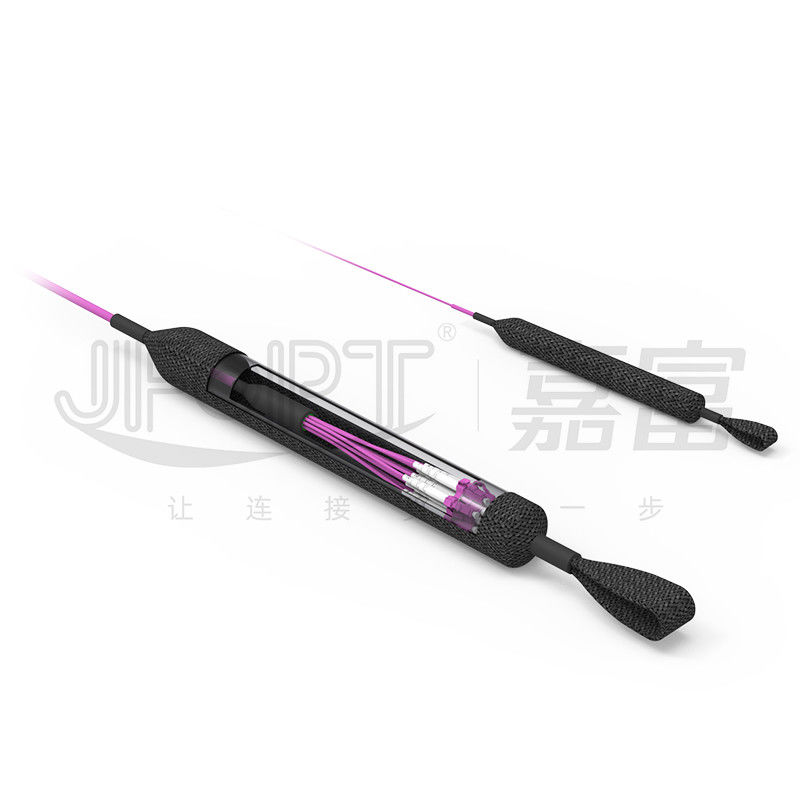

equipo del Tirar-ojo con la exhibición de la estructura de Mesh Sleeve y del tubo interno del PVC |
|
|
|

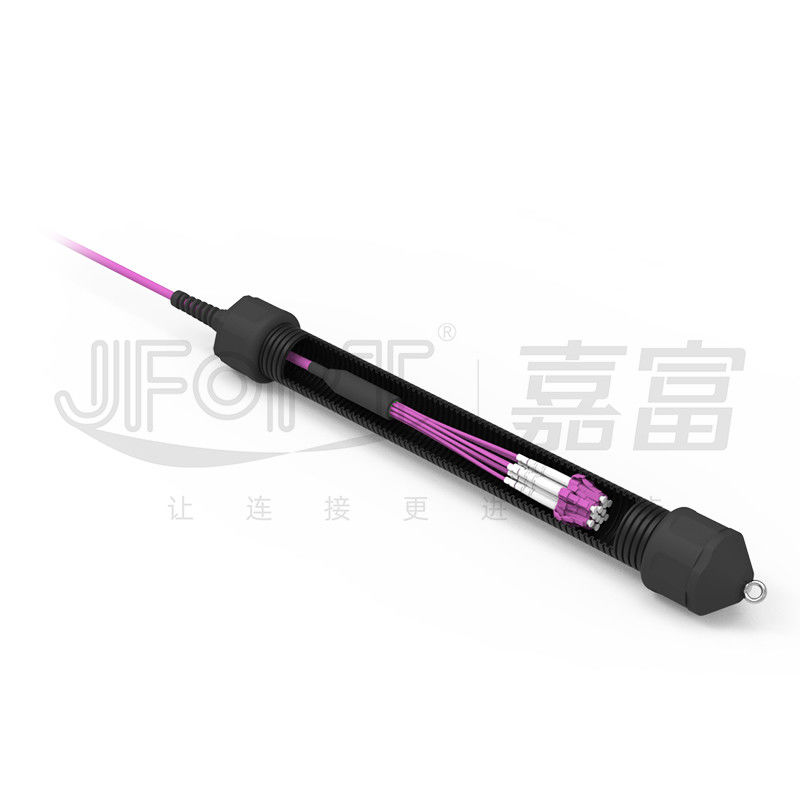

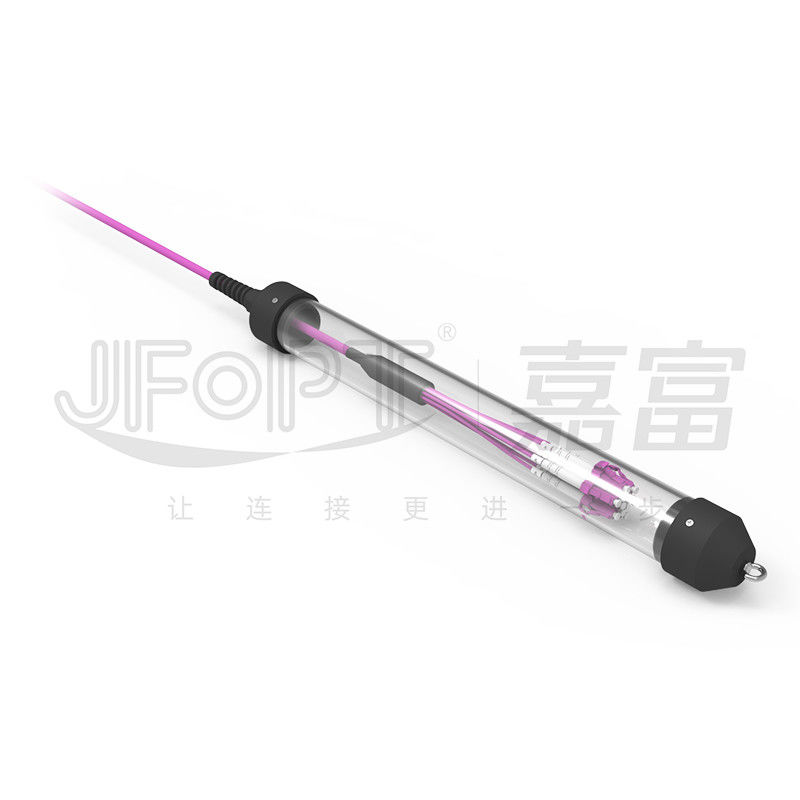

Equipo impermeable del Tirar-ojo con la exhibición transparente de la estructura del tubo del PVC |
|
|
|
El equipo impermeable del Tirar-ojo con el PA acanaló la exhibición de la estructura del tubo |
|
|

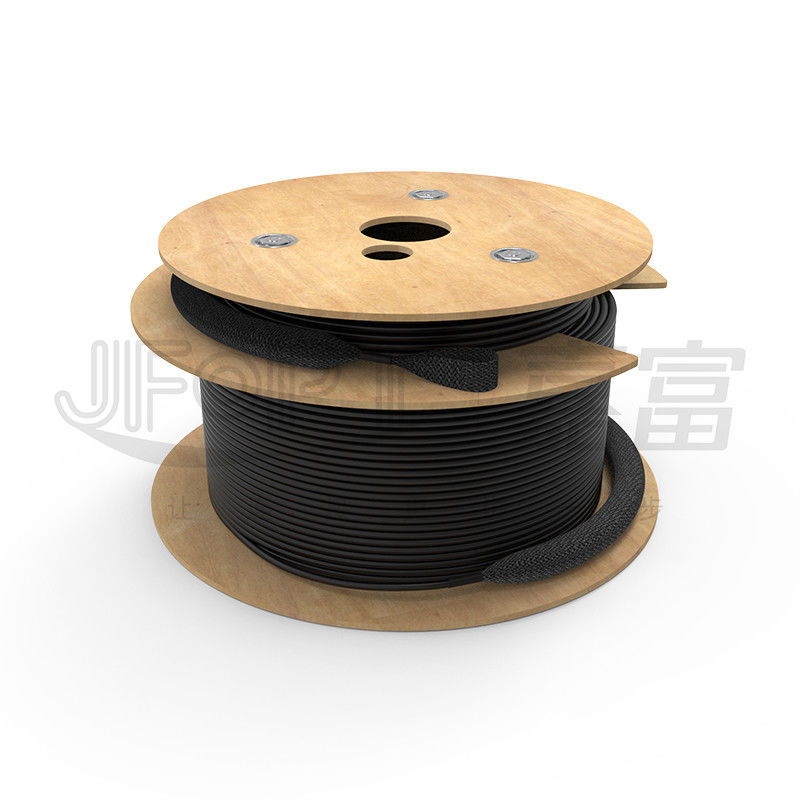

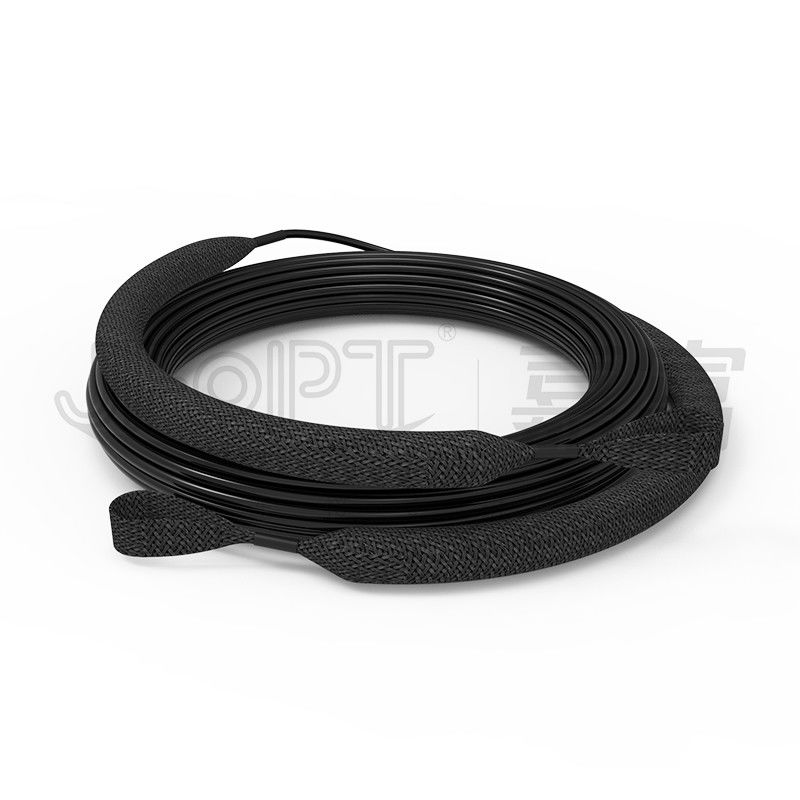

* empaquetado del producto
|
|
|
|
Empaquetado autoadhesivo espesado del bolso |
Empaquetado espesado del cartón |
* fuerza de la fábrica
|
Especialización: JFOPT ha acumulado años de experiencia en el proceso de producción de los puentes del grande-corazón, asegurando extremadamente - pérdidas bajas y vida útil larga en ambientes complejos. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipos, equipados de las cortadoras de gran diámetro profesionales del cable multifilar, de la bobina rápida, eficiente, y aseada el asegurar de los diversos cables del grande-corazón para la entrega rápida. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad y dirige cualquier anormalidad encontrada comúnmente en cables del grande-corazón con la optimización de la calidad de la materia prima. El proceso de producción de conectores experimenta la prueba 100% y la inspección. |
|
||||
|
Desarrollo estándar: JFOPT puede modificar el color para requisitos particulares, el diámetro externo, el tipo y la cantidad de la fibra, y la estructura de chaqueta de los cables de puente según requisitos de cliente. Muestree el lacre y los dibujos que dirigen se utilizan para asegurar a producto especificaciones técnicas y consistencia a través de diversos órdenes del lote. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar puentes avanzados y de alto rendimiento de la fibra. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar los cordones de remiendo para requisitos particulares estándar de la fibra óptica?
Longitud total del diámetro de la longitud del cordón de remiendo/rama/del cable de rama/material del cable de la fibra/tipo de la fibra y número de corazones/color/requisitos de etiquetado y otros del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de nuestros cordones de remiendo estándar de la fibra óptica?
Los cordones de remiendo de la fibra óptica de JFOPT experimentan un diseño de proceso para asegurarse de que 100% de los conectores pasa la prueba de la pérdida de inserción y la inspección de la fin-cara, garantizando parámetros estables.
¿3.What es nuestro plazo de ejecución de la entrega?
Para los productos estándar, nuestro plazo de ejecución de la entrega se controla en el plazo de 5 días laborables, asegurando el envío rápido.
