Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO/un cordón de remiendo de OS2 144C LSZH
Éntrenos en contacto con

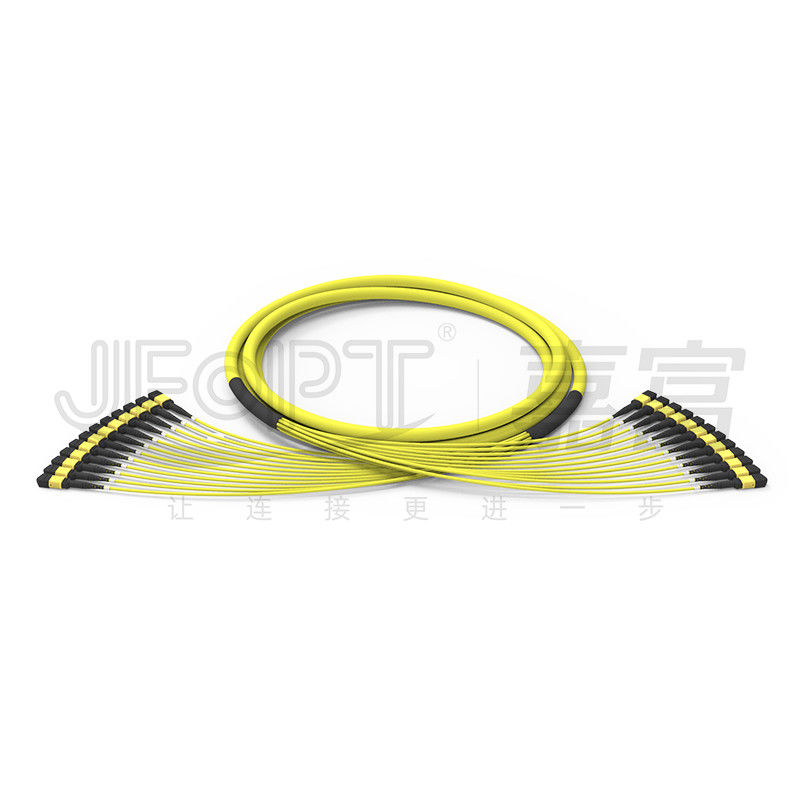

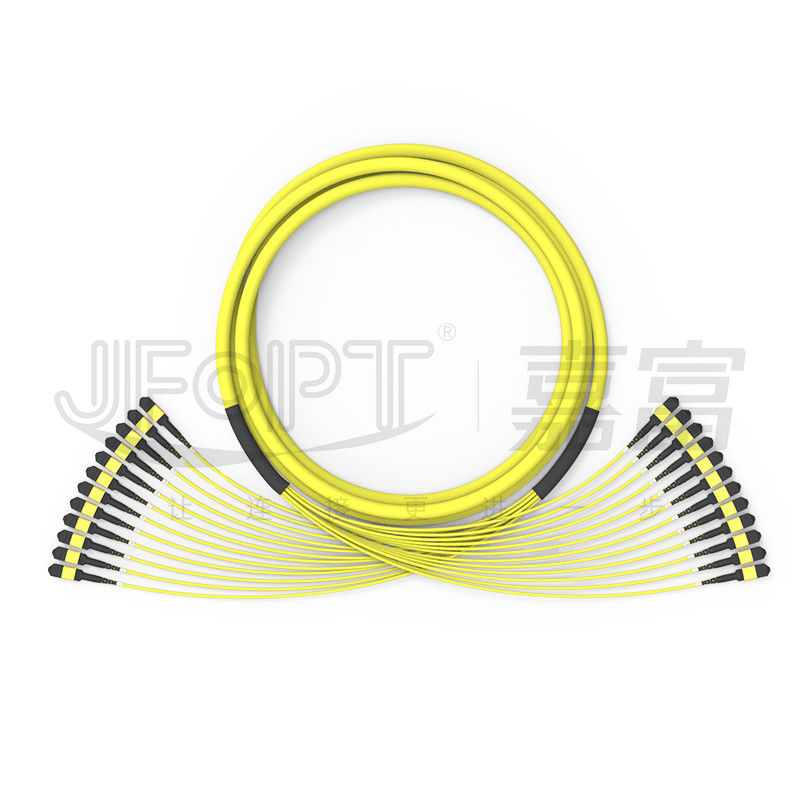

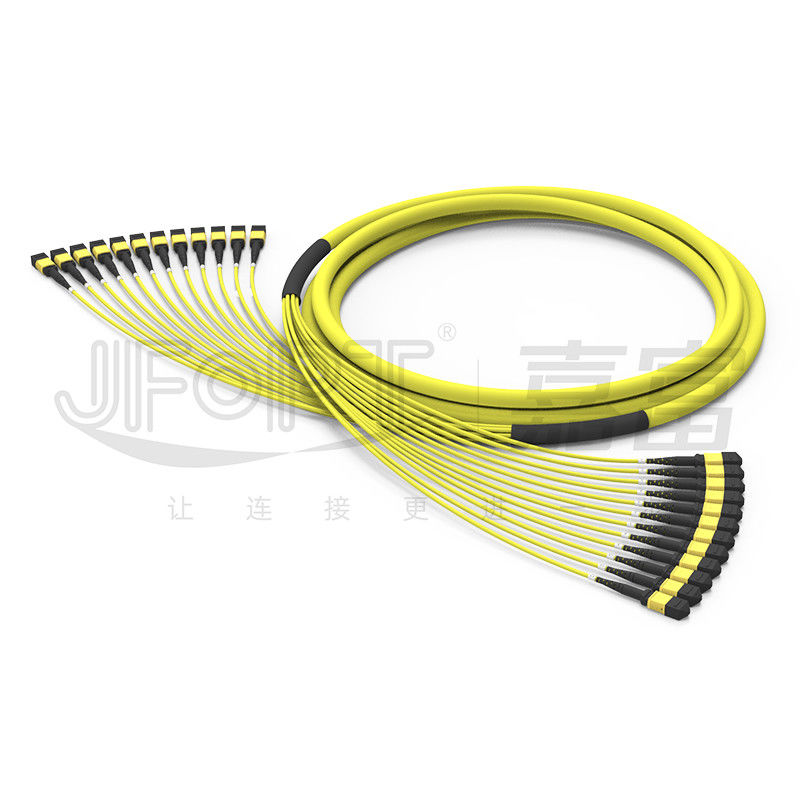

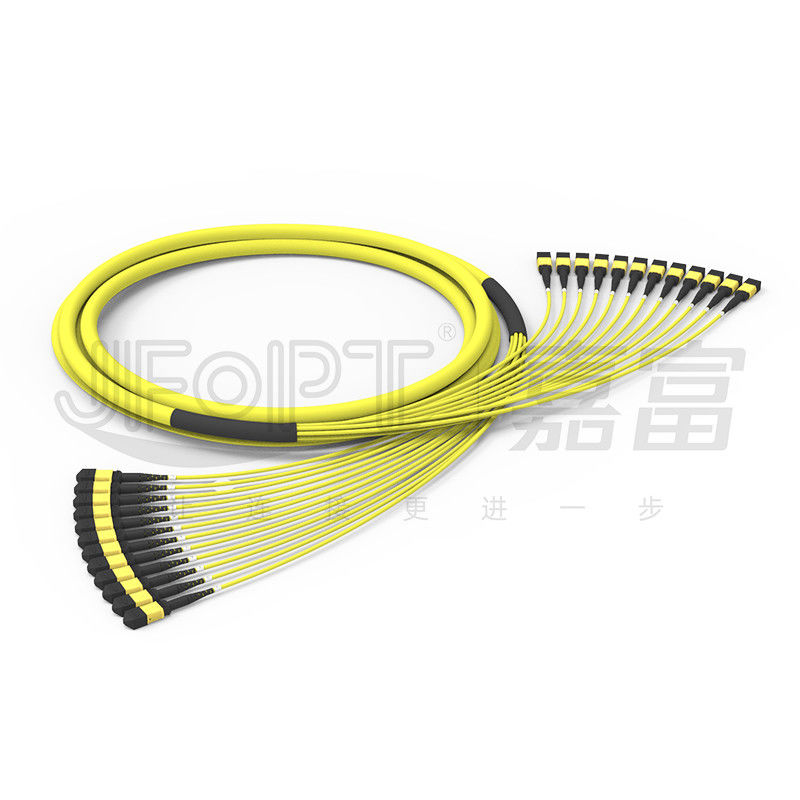

144 - base 12 - submarino de la unidad 3.0m m - cable cable del tronco unimodal de OS2 MPO/de APC LSZH MPO
Los puentes de la espina dorsal de la base MPO de JFOPT 144 utilizan típicamente una mini estructura del cable de la multi-unidad, donde el número total de unidades y de fibras por unidad se puede modificar para requisitos particulares basado en requisitos. Por ejemplo, 12 unidades (12 fibras por unidad) o 6 unidades (24 fibras por unidad). El mini cable de la multi-unidad es de uso general en el cableado del centro de datos acomodar los canales múltiples simultáneamente, reduciendo atando con alambre costes. Las mini huelgas del diseño de cable un equilibrio entre el precio y el funcionamiento.
JFOPT utiliza fibras curva-resistentes y el hilado importado del aramid en todos sus productos. Los cables se llenan de suficiente hilado del aramid internamente para soportar la fuerza de tracción requerida. Con más de 10 años de experiencia en la fabricación de puentes de MPO, JFOPT tiene líneas de montaje múltiples de MPO, y cada conector de MPO experimenta métodos de prueba rigurosos de la calidad para asegurar conformidad con los estándares más de alta calidad. El funcionamiento de los puentes de JFOPT es superior a la mayoría de los productos disponibles en el mercado.
* características
|
①144-core para el cableado de alta densidad |
②Grado ignífugo hasta OFN/OFNR/OFNP |
||||
|
|
|
||||
|
③Conveniente para los centros de datos 40G/100G |
④fábrica 100% terminada y probada para asegurar funcionamiento de transmisión |
||||
|
|
|
||||
|
⑤el 100% probado con el interferómetro 3D, obediente con estándares del IEC |
- |
||||
|
|
- |
||||
* usos
redes del acceso 1.Fiber
transmisión de datos 2.Fiber
sistemas de comunicación 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin Hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable
|
Artículo |
Parámetro |
||||||
|
Tipo de la fibra |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Cuenta de la fibra |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Cuenta de unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
24 corazones/unidad |
|
Miembro de fuerza central |
/ |
/ |
FRP |
||||
|
Diámetro externo de la unidad del Sub-cable |
3.0m m |
||||||
|
Material de la chaqueta de la unidad del Sub-cable |
PVC/LSZH |
||||||
|
Color de la chaqueta de la unidad del Sub-cable |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
Miembro de fuerza de la unidad del Sub-cable |
Hilado de Aramid |
||||||
|
Diámetro externo de la chaqueta |
9.5m m |
9.5m m |
11.5m m |
13.5m m |
17.0m m |
||
|
Material externo de la chaqueta |
PVC/LSZH |
||||||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
Resistencia a la tensión (largo plazo) |
300N |
200N |
400N |
800N |
1600N |
||
|
Resistencia a la tensión (a corto plazo) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Machaque la resistencia (el largo plazo) |
los 300N/10cm |
||||||
|
Resistencia del agolpamiento (a corto plazo) |
el 1000N/10cm |
||||||
|
Radio de doblez mínimo (dinámica) |
20D |
||||||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
||||||
|
Temperatura de funcionamiento |
-20~60℃ |
||||||
|
Temperatura de almacenamiento |
-20~60℃ |
||||||
|
Grado del fuego |
OFN/OFNR/OFNP |
||||||
* selección de la bota del conector
|
Tipo de la bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable OD |
Imagen |
Dibujos |
|
Bota redonda |
3,0 bota L=33mm |
3.0/3.2 |
|
|
|
3,0 bota L=17mm |
3.0/3.2 |
|
|
|
|
Bota cuadrada |
3,0 bota L=25mm |
3.0/3.2 |
|
|
|
Etiqueta de vaivén |
Universal para todas las botas |
Universal |
|
|
* opciones de vivienda del color del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
||||
|
cordón de remiendo 24F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Especialización: JFOPT se ha estado centrando en la producción de puentes de MPO por más de 10 años, con experiencia profesional y un conjunto completo del equipo de la top-marca (SUMIX/JRG/OPTOTEST), permitiendo la producción de puentes de alta calidad, de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipo de MPO para producir una gran cantidad de puentes de MPO de manera rápida y eficiente para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad, incluyendo la prueba profesional de la calidad y la supervisión en cada etapa de la adquisición de la materia prima a los procesos de producción. Conducimos la prueba de interferencia 3D del 100%, la prueba de IL&RL, y la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Desarrollo estándar: JFOPT puede convertirse y adherirse estrictamente a los estándares de producción del puente de MPO basados en requisitos de cliente de asegurar consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar más avanzado y a alto-realizar puentes de MPO. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What deben ser considerados al modificar puentes de MPO para requisitos particulares?
Longitud del puente/material del cable/tipo de la fibra y cuenta de la base/varón o conectores hembra/estándares de la pérdida de inserción/requisitos del color/etiquetas y peticiones del arreglo para requisitos particulares.
¿2.How aseguramos los parámetros estables para nuestros puentes de MPO?
Los puentes del MPO de JFOPT experimentan la prueba del interferómetro 3D del 100% y la prueba 100% de la pérdida de inserción, asegurando parámetros estables.
¿3.What es nuestro plazo de ejecución de la entrega?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MPO, asegurando pronta entrega.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
Además de puentes de MPO, también producimos loopbacks de MPO, los atenuadores de MPO, los adaptadores varón-a-femeninos de MPO, los puentes de la TA, y otros productos MPO-relacionados.
