Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO/PC - MPO/PC 288C OM3-300 OFNP/OFNR
Éntrenos en contacto con

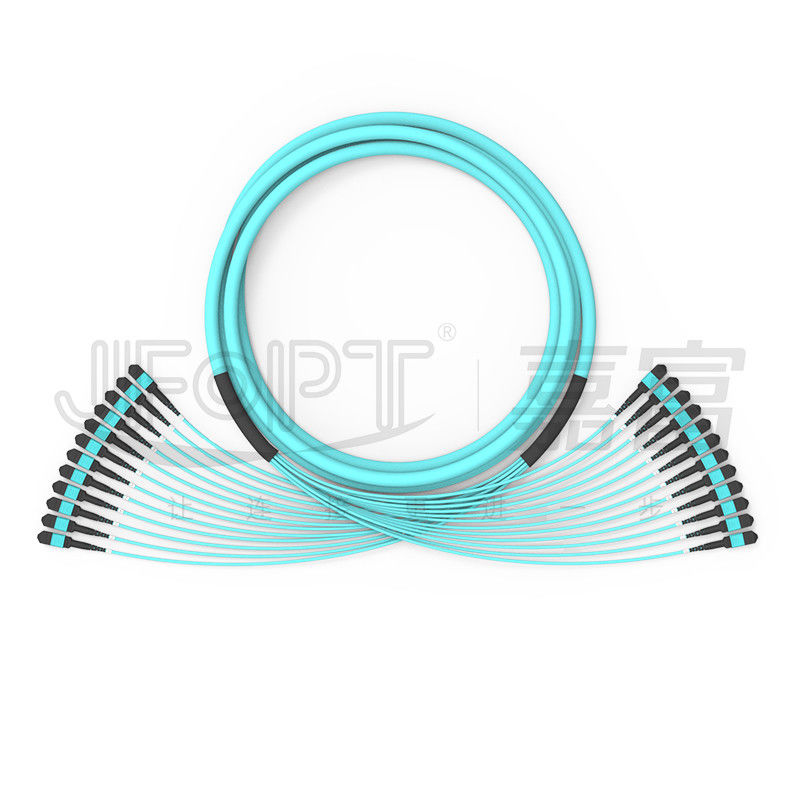

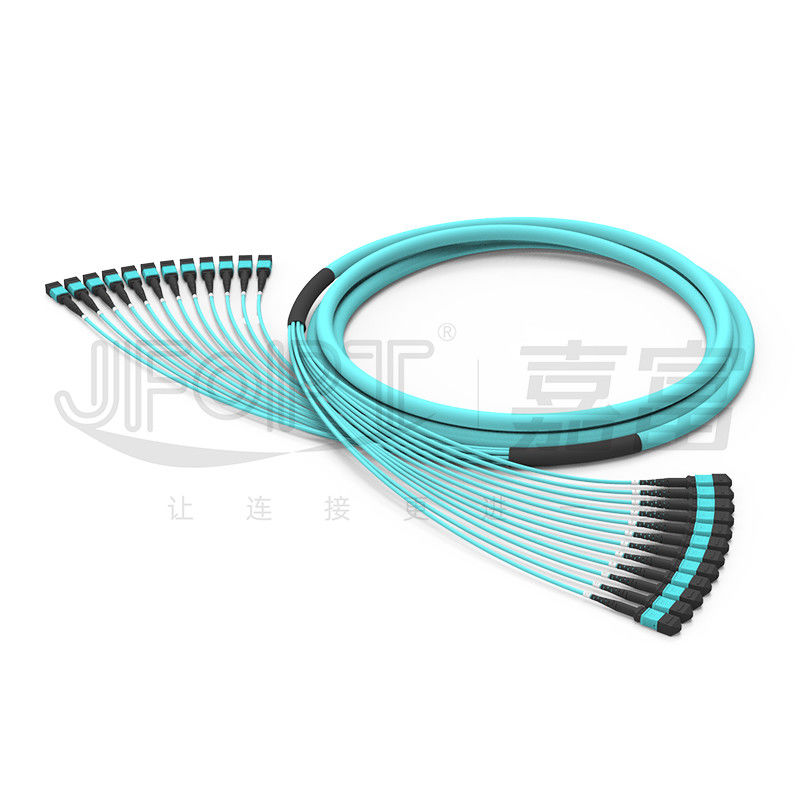

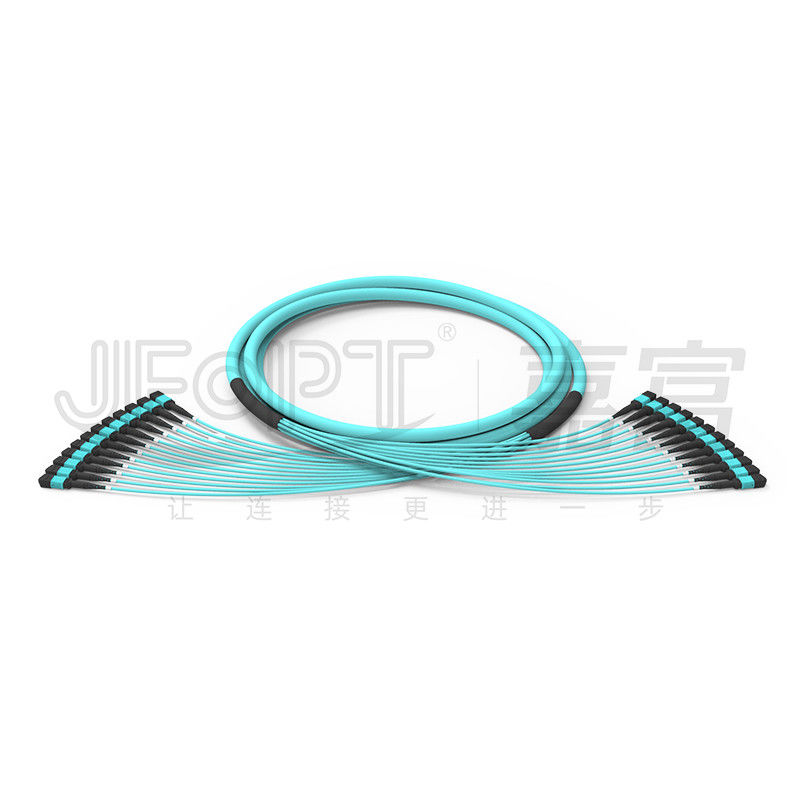

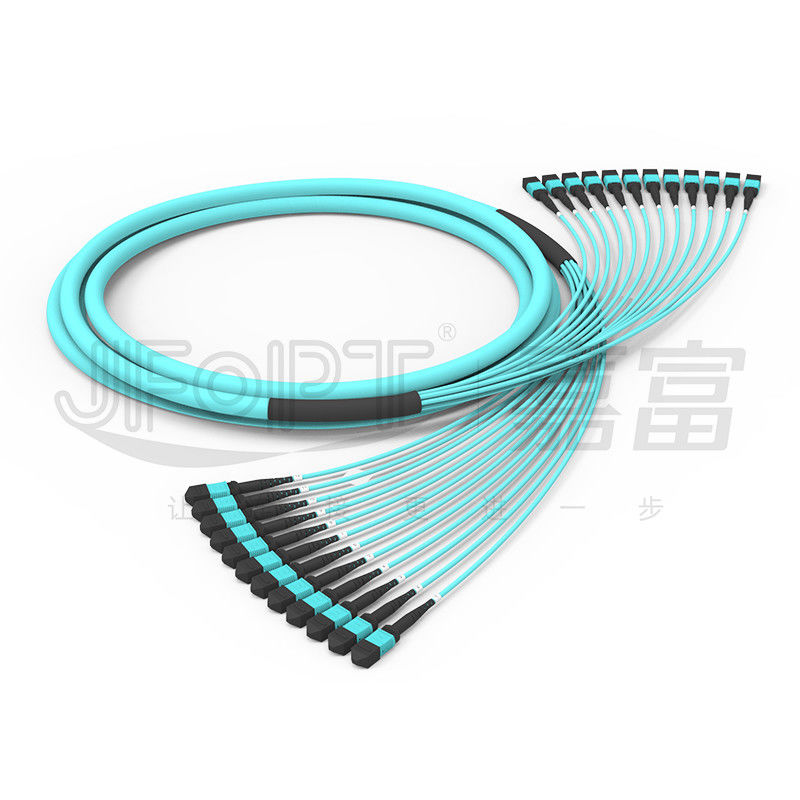

288 subunidad OM3 con varios modos de funcionamiento -300 cordón de remiendo del tronco de OFNR OFNP MPO de los corazones 12/de la PC
El puente con varios modos de funcionamiento de la espina dorsal de los corazones OM3 288 de MPO es conveniente para los centros de conexión de alta densidad. Se divide típicamente en 24 unidades de 12 mini cables de los corazones o 12 unidades de 24 mini cables de los corazones. Cada mini cable de la subunidad se equipa de un conector de MPO, y el puente entero no tiene ninguna rama, proporcionando una estructura más estable. Los conectores del MPO de nuestra compañía se producen usando un conjunto completo de equipo importado, y todos los conectores experimentan 100% que prueba en un taller libre de polvo.
* características
|
①Grado ignífugo de OFNP/OFNR |
②Proporciona un espacio más de alta densidad y más grande |
||||
|
|
|
||||
|
③Las fibras y los conectores de alta calidad aseguran la transmisión estable de la señal |
④prueba del instrumento 3D del 100% para garantizar de alta calidad |
||||
|
|
|
||||
|
⑤Instalación fácil y conexión conveniente |
- |
||||
|
|
- |
||||
* usos
cableado de la red del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin Hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable
|
Artículo |
Parámetro |
||||||
|
Tipo de la fibra |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Cuenta de la fibra |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Sub-cable |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
24 corazones/unidad |
|
Miembro de fuerza central |
/ |
/ |
FRP |
||||
|
Diámetro externo del cable sub |
3.0m m |
||||||
|
material de la chaqueta del Sub-cable |
PVC/LSZH |
||||||
|
color de la chaqueta del Sub-cable |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
miembro de fuerza del Sub-cable |
Hilado de Aramid |
||||||
|
Diámetro externo de la chaqueta |
9.5m m |
9.5m m |
11.5m m |
13.5m m |
17.0m m |
||
|
Material externo de la chaqueta |
PVC/LSZH |
||||||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
Resistencia a la tensión (largo plazo) |
300N |
200N |
400N |
800N |
1600N |
||
|
Resistencia a la tensión (a corto plazo) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Machaque la resistencia (el largo plazo) |
los 300N/10cm |
||||||
|
Resistencia del agolpamiento (a corto plazo) |
el 1000N/10cm |
||||||
|
Radio de doblez mínimo (dinámica) |
20D |
||||||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
||||||
|
Temperatura de funcionamiento |
-20~60℃ |
||||||
|
Temperatura de almacenamiento |
-20~60℃ |
||||||
|
Grado del fuego |
OFN/OFNR/OFNP |
||||||
* selección de la bota del conector
|
Tipo de la bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable OD |
Imagen |
Dibujos |
|
Bota redonda |
3,0 bota L=33mm |
3.0/3.2 |
|
|
|
3,0 bota L=17mm |
3.0/3.2 |
|
|
|
|
Bota cuadrada |
3,0 bota L=25mm |
3.0/3.2 |
|
|
|
Etiqueta de vaivén |
Universal para todas las botas |
Universal |
|
|
* opciones de vivienda del color del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
||||
|
cordón de remiendo 24F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesionalismo: JFOPT se ha estado centrando en la producción de puentes de MPO por más de 10 años, con experiencia profesional y un conjunto completo del equipo de primera calidad (SUMIX/JRG/OPTOTEST), puede producir los puentes de alta calidad y de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipo de MPO para producir una gran cantidad de puentes de MPO de manera rápida y eficiente para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad en cada etapa, de la adquisición de la materia prima a los procesos de producción, con la inspección de la calidad y la supervisión profesionales. Conducimos la prueba del interferómetro 3D del 100%/la prueba de la pérdida de vuelta/la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Desarrollo estándar: JFOPT puede convertirse y adherirse estrictamente a los estándares de producción del puente de MPO basados en requisitos de cliente de asegurar consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar más avanzado y a alto-realizar puentes de MPO. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What deben ser considerados al modificar puentes de MPO para requisitos particulares?
Longitud del puente/material del cable/tipo de la fibra y cuenta/estándares de MPO de la fibra de inserción de la pérdida/requisitos del color/etiquetas y peticiones masculinos o femeninos del arreglo para requisitos particulares.
¿2.How aseguramos los parámetros estables para nuestros puentes de MPO?
Los puentes del MPO de JFOPT experimentan la prueba del interferómetro 3D del 100% y la prueba del 100% IL&RL, asegurando parámetros estables.
¿3.What es nuestro plazo de ejecución de la entrega?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MPO, asegurando pronta entrega.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
Además de puentes de MPO, también producimos los loopbacks de MPO, atenuadores de MPO, varón de MPO a los adaptadores hembra, a los puentes de la TA, y a otros productos relacionados de MPO.
