Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO 96C OS2 G657A1 LL
Éntrenos en contacto con

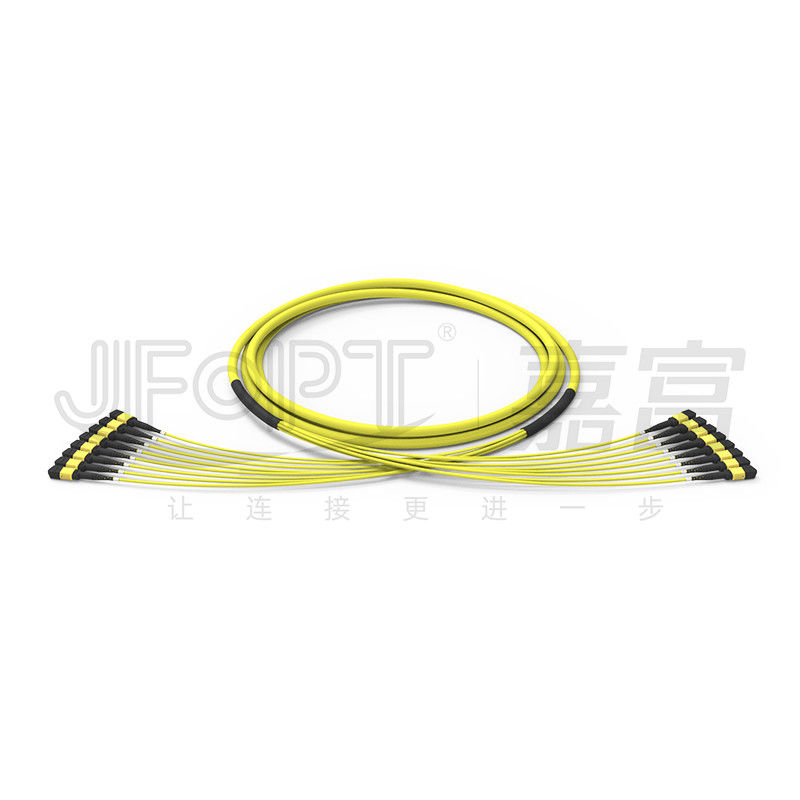

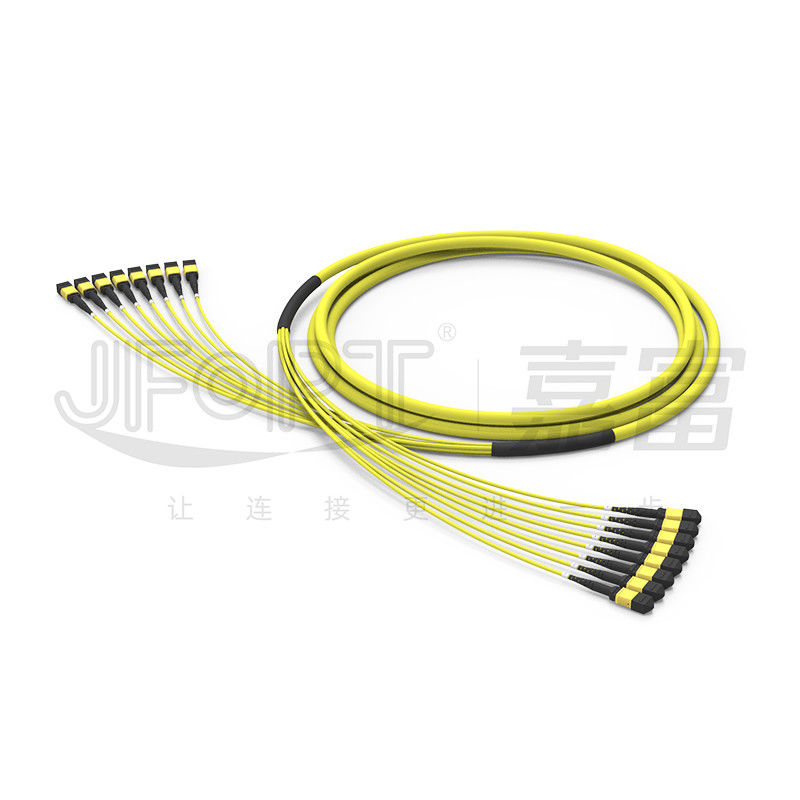

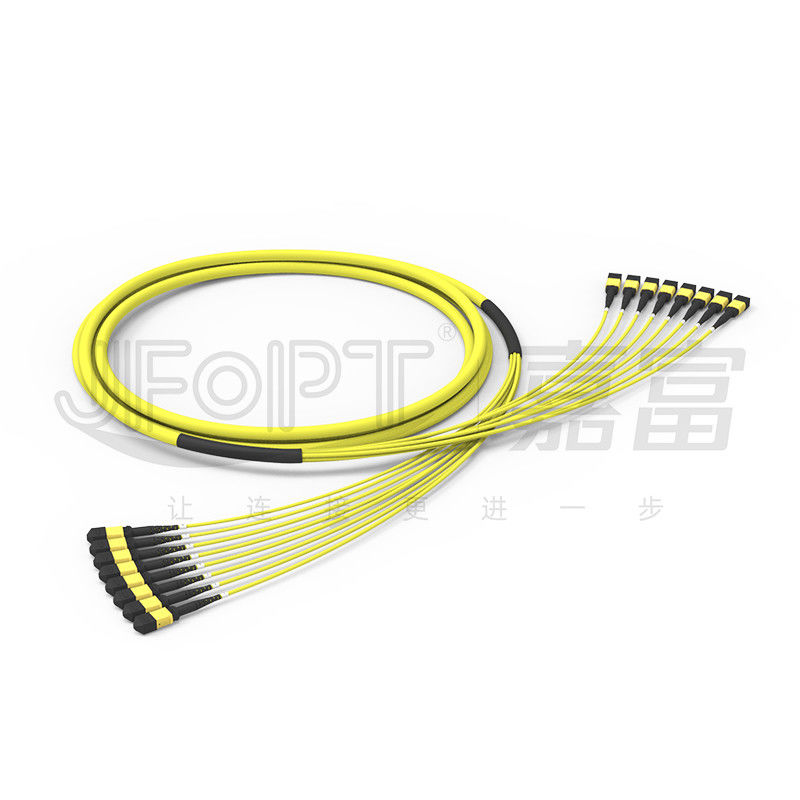

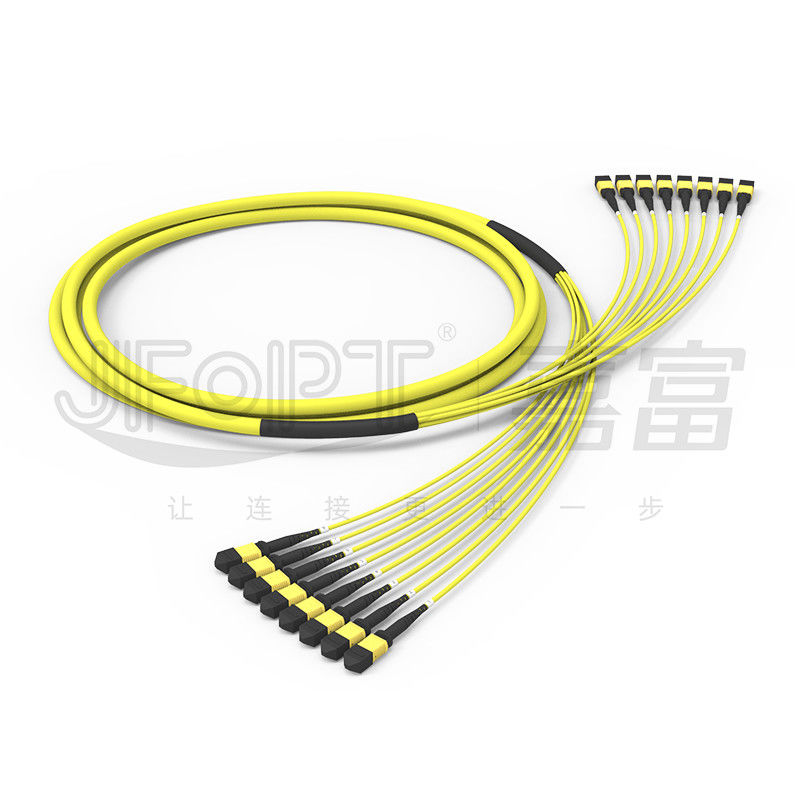

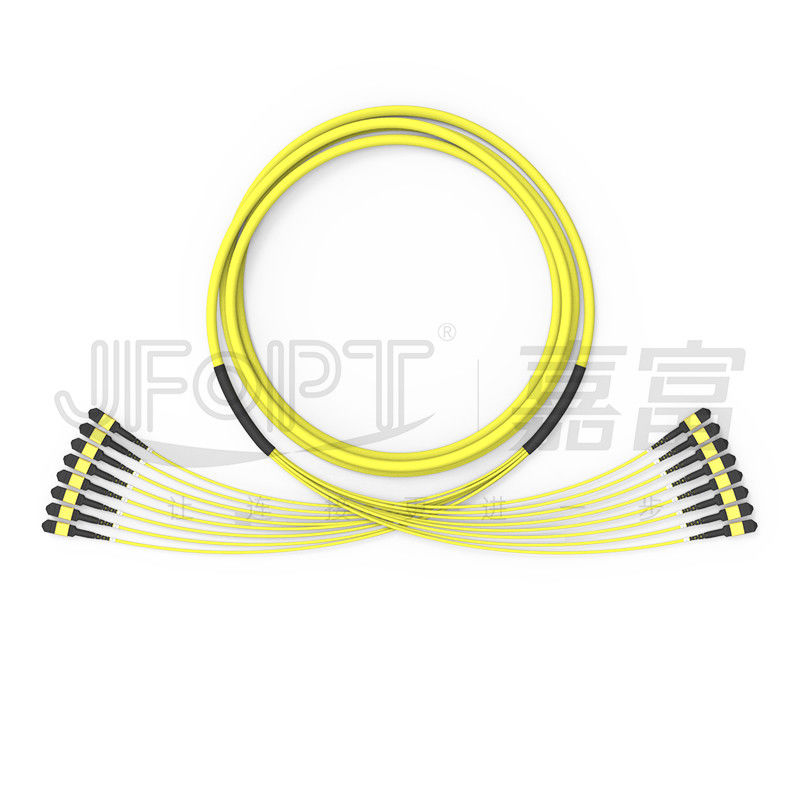

Fibras del cable 96-Core 8-Unit 12 del tronco de MPO por fibra Curva-insensible de pequeñas pérdidas unimodal del ≤ 0.25dB G657A1 de la unidad OS2 IL
El puente de la fibra de MPO es un puente integrado de alta densidad multifilar. 96 la base MPO se utiliza típicamente para la transmisión de la señal de la espina dorsal en centros de datos. 96 el cable del tronco de la base MPO proporcionado por JFOPT utiliza un cable de la estructura de la subunidad, y los clientes pueden elegir entre 12 fibras o 24 fibras por subunidad. El cable del tronco de MPO producido por JFOPT es 24 fibras por subunidad y se puede equipar de 24 cajas del módulo de la base MPO para el despliegue. El conector de MPO de JFOPT se puede modificar para requisitos particulares con las opciones masculinas/femeninas y estándar/de pequeñas pérdidas. Los conectores de pequeñas pérdidas son ampliamente utilizados en los centros de datos, terminados con la fibra unimodal curva-insensible G657A1. El cable del tronco se equipa típicamente de un conector hembra y se puede conectar con un conector macho en la caja del módulo (el conector macho tiene un perno de guía, y el conector hembra tiene un agujero de la guía).
* características
|
①Conectividad de alta densidad, costes con eficacia de ahorro del espacio y de la reducción |
②Instalación rápida tooless, conveniente para desplegar y mantener |
||||
|
|
|
||||
|
③Cableado flexible, teniendo en cuenta las conexiones directas o ramificar basada en diversos escenarios |
④Interfaz estándar, permitiendo la interconexión fácil |
||||
|
|
|
||||
|
⑤el 100% probado en fábrica de JFOPT para asegurar funcionamiento de transmisión |
- |
||||
|
|
- |
||||
* usos
cableado de la red del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP.
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Masculino/femenino |
Varón: con el Pin Hembra: sin el Pin |
||||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros del cable
|
Artículo |
Parámetro |
||||||
|
Tipo de la fibra |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Cuenta de la fibra |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Cuenta de unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
12 corazones/unidad |
24 corazones/unidad |
|
Miembro de fuerza central |
/ |
/ |
FRP |
||||
|
Diámetro externo de la unidad del Sub-cable |
3.0m m |
||||||
|
Material de la chaqueta de la unidad del Sub-cable |
PVC/LSZH |
||||||
|
Color de la chaqueta de la unidad del Sub-cable |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
Miembro de fuerza de la unidad del Sub-cable |
Hilado de Aramid |
||||||
|
Diámetro externo de la chaqueta |
9.5m m |
9.5m m |
11.5m m |
13.5m m |
17.0m m |
||
|
Material externo de la chaqueta |
PVC/LSZH |
||||||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
||||||
|
Resistencia a la tensión (largo plazo) |
300N |
200N |
400N |
800N |
1600N |
||
|
Resistencia a la tensión (a corto plazo) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Machaque la resistencia (el largo plazo) |
los 300N/10cm |
||||||
|
Resistencia del agolpamiento (a corto plazo) |
el 1000N/10cm |
||||||
|
Radio de doblez mínimo (dinámica) |
20D |
||||||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
||||||
|
Temperatura de funcionamiento |
-20~60℃ |
||||||
|
Temperatura de almacenamiento |
-20~60℃ |
||||||
|
Grado del fuego |
OFN/OFNR/OFNP |
||||||
* selección de la bota del conector
|
Tipo de la bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable OD |
Imagen |
Dibujos |
|
Bota redonda |
3,0 bota L=33mm |
3.0/3.2 |
|
|
|
3,0 bota L=17mm |
3.0/3.2 |
|
|
|
|
Bota plana |
3,0 bota L=25mm |
3.0/3.2 |
|
|
|
Etiqueta de vaivén |
Universal para todas las botas |
Universal |
|
|
* opciones del color del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
||||
|
cordón de remiendo 24F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Especialización: JFOPT se ha estado centrando en la producción de puentes de MPO por más de 10 años, con experiencia profesional y un conjunto completo del equipo de la top-marca (SUMIX/JRG/OPTOTEST), permitiendo la producción de puentes de alta calidad, de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipo de MPO para producir una gran cantidad de puentes de MPO de manera rápida y eficiente para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta control de calidad estricto en las materias primas y el proceso de producción, con la inspección de la calidad y la supervisión profesionales en cada etapa, incluyendo la prueba de interferencia 3D del 100%, la prueba de la pérdida de inserción, y la inspección de la fin-cara para asegurar calidad del producto. |
|
||||
|
Servicio y soporte técnico: JFOPT puede convertirse y adherirse estrictamente a los estándares de producción del puente de MPO basados en requisitos de cliente de asegurar consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar más avanzado y a alto-realizar puentes de MPO. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What deben ser considerados al modificar puentes de MPO para requisitos particulares?
Longitud del puente/material del cable/tipo de la fibra y cuenta de la base/varón o conectores hembra/estándares de la pérdida de inserción/requisitos del color/etiquetas y peticiones del arreglo para requisitos particulares.
¿2.How aseguramos los parámetros estables para nuestros puentes de MPO?
Los puentes del MPO de JFOPT experimentan la prueba del interferómetro 3D del 100% y la prueba 100% de la pérdida de inserción, asegurando parámetros estables.
¿3.What es nuestro plazo de ejecución de la entrega?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MPO, asegurando pronta entrega.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
Además de puentes de MPO, también producimos loopbacks de MPO, los atenuadores de MPO, los adaptadores varón-a-femeninos de MPO, los puentes de la TA, y otros productos MPO-relacionados.
