Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MPO - LC 2.0m m MILÍMETRO SL
Éntrenos en contacto con

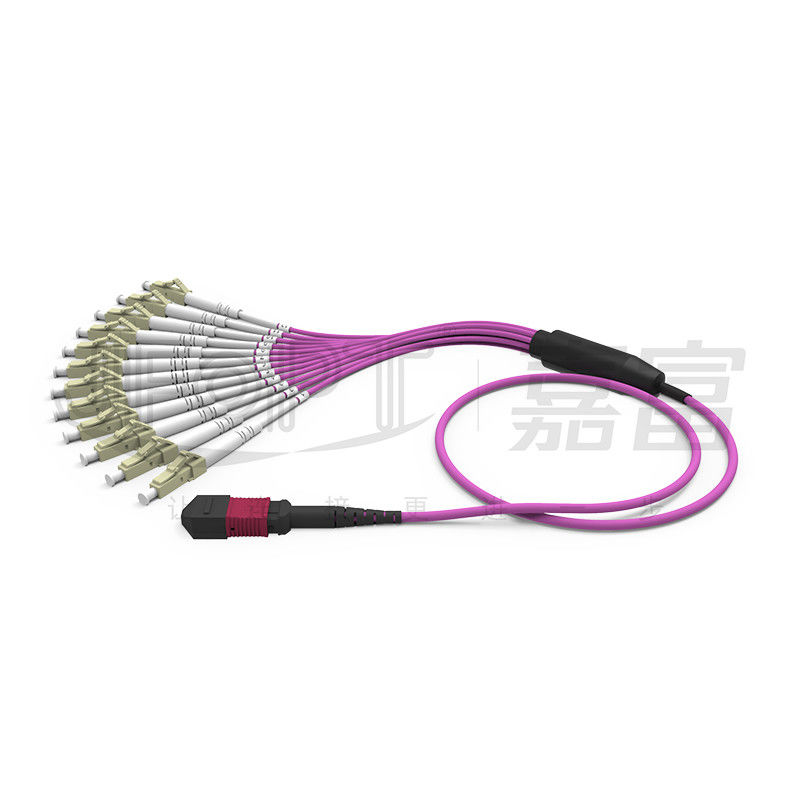

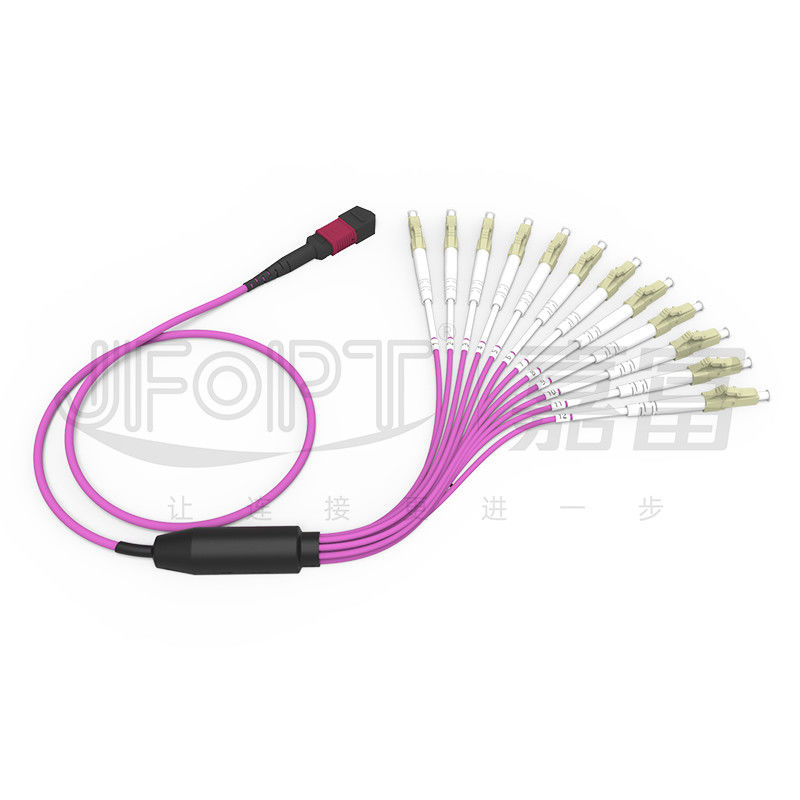

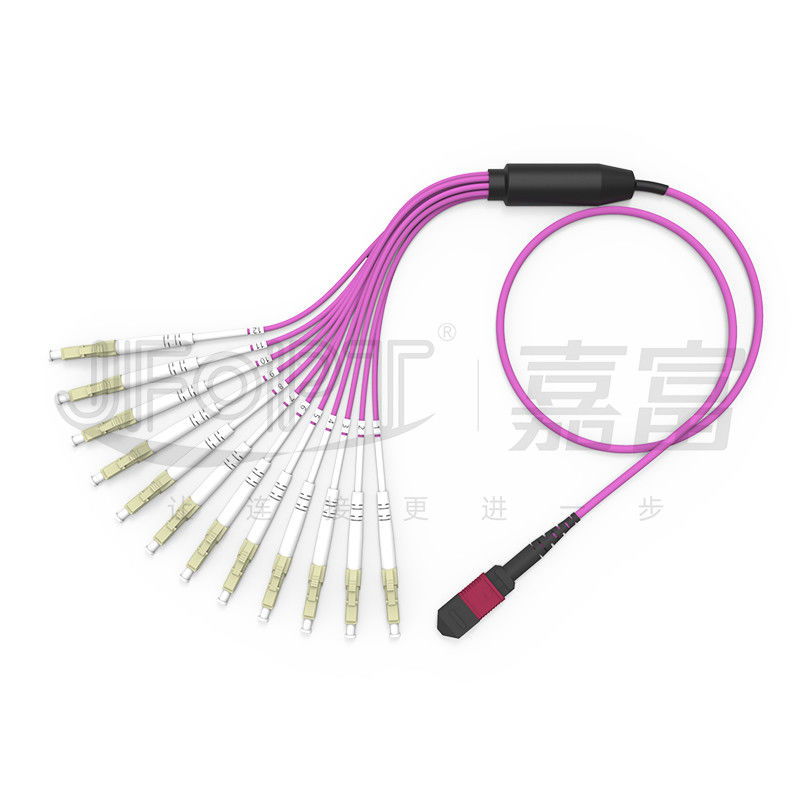

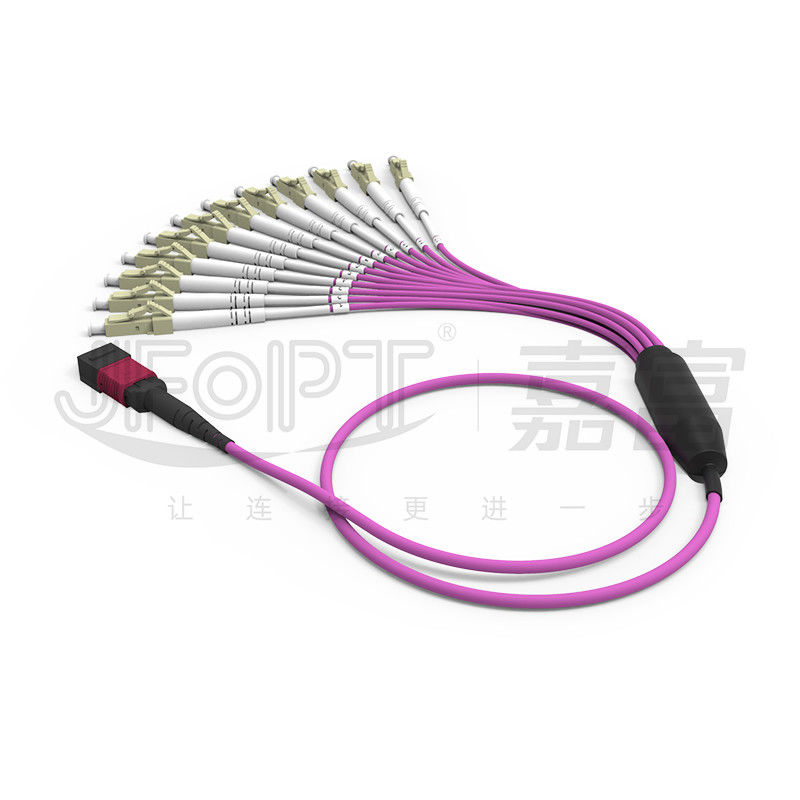

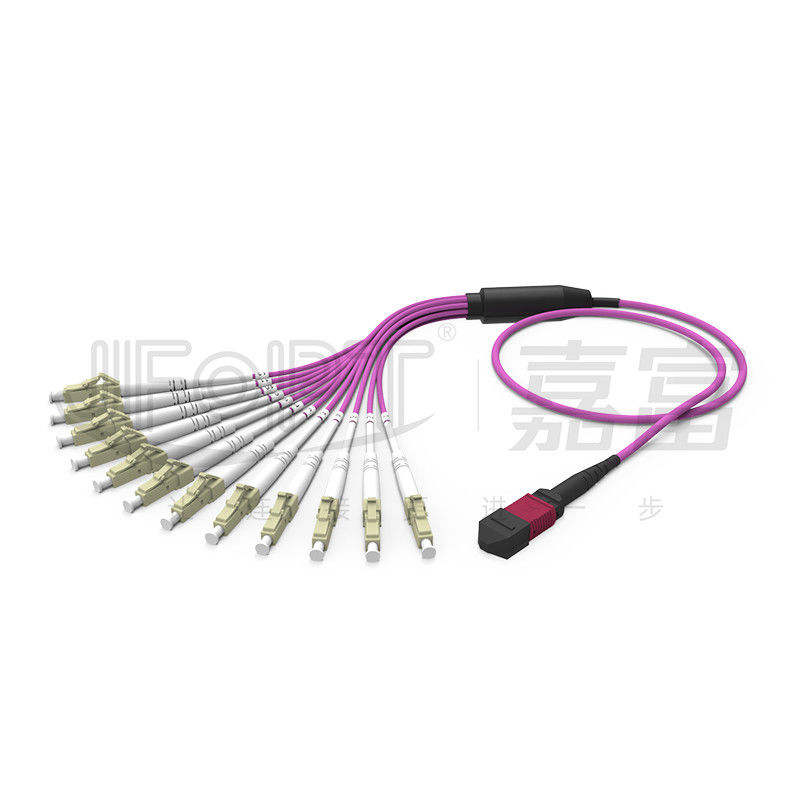

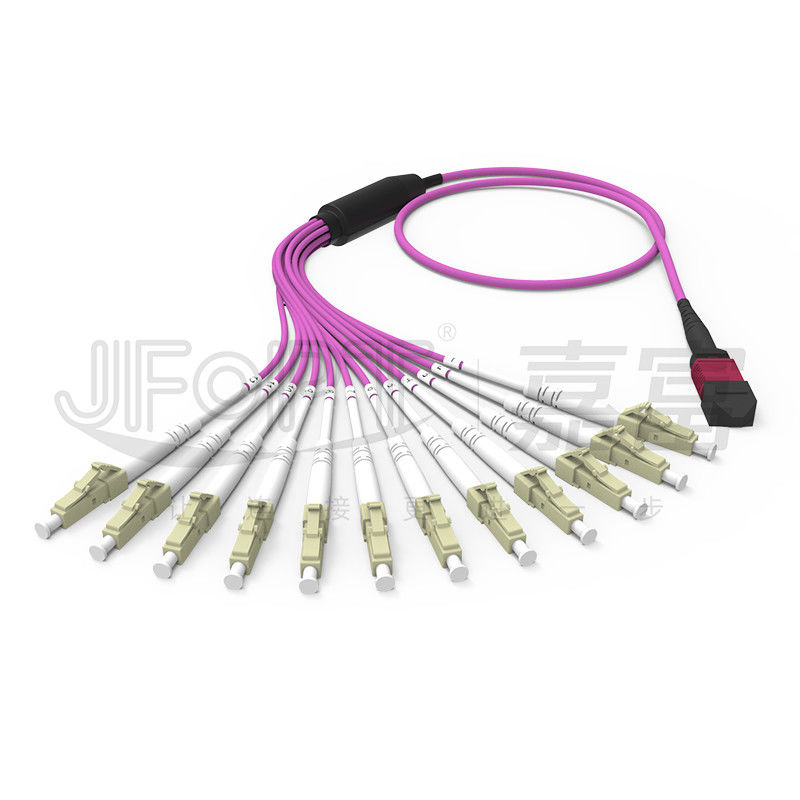

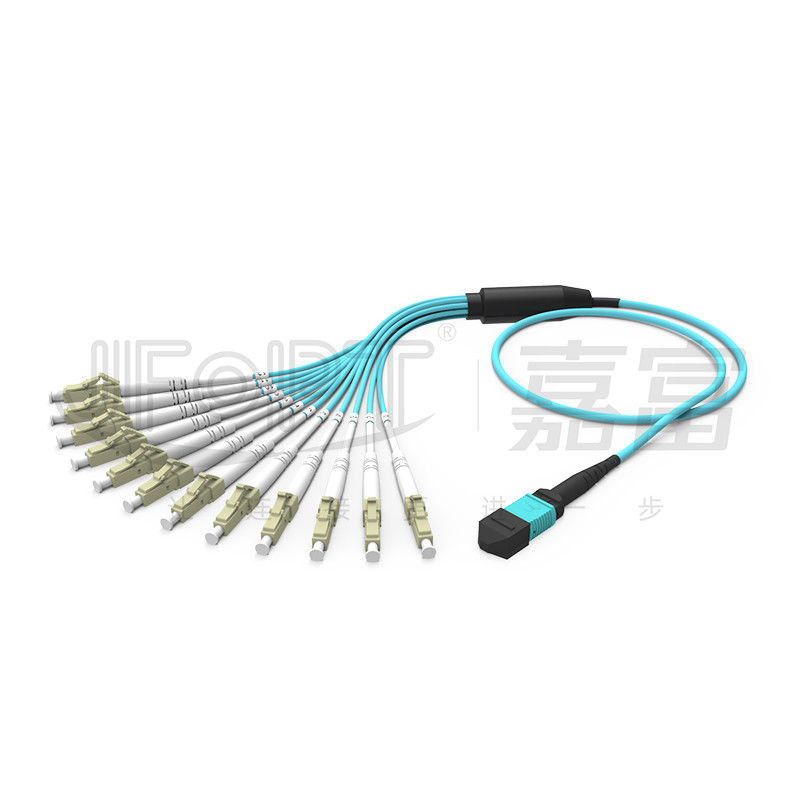

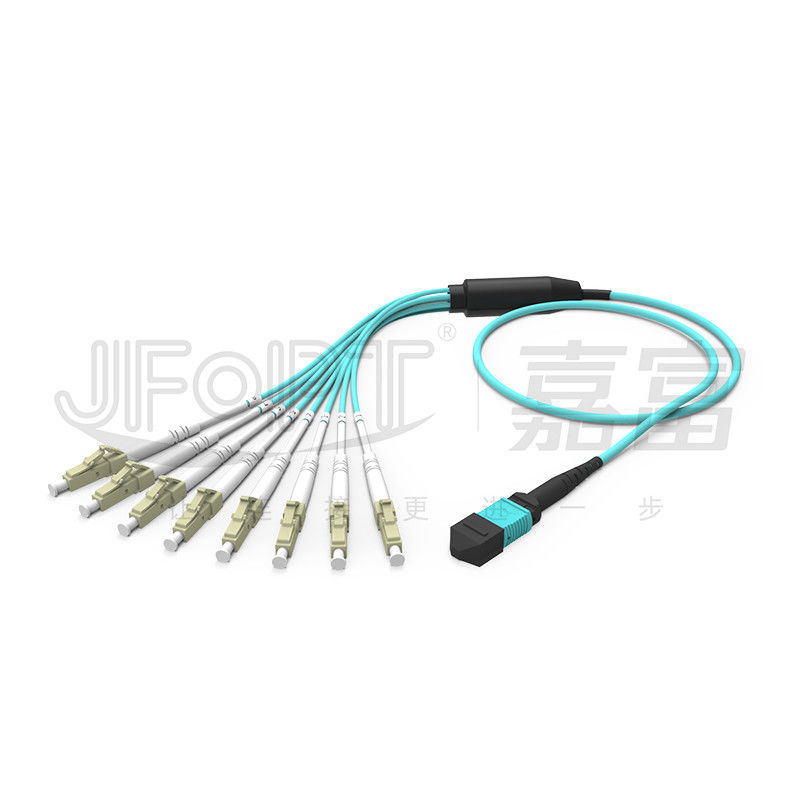

MPO - Fanout LC DX del cordón de remiendo del desbloqueo del LC 2.0m m con la virola estándar de la pérdida del milímetro del clip
Los puentes de la rama de MPO-LC se utilizan principalmente para la distribución y la terminación de la fibra en mini cables multifilares o cables de cinta. Dividen el conector de las fibras MPO de 8/12/24 en números de correspondencia de conectores del LC. Los puentes todos de la rama del MPO-LC de JFOPT se fabrican usando el proceso de la inyección del pegamento del equipo del fanout. El tamaño y los agujeros de la fibra del equipo del fanout independientemente se producen basados en dimensiones reales, asegurar de alta resistencia y capacidades del anti-retroceso. El extremo del LC se diseña con el duplex con el clip, teniendo en cuenta la selección de canal flexible. La chaqueta de la rama de 2.0m m proporciona la protección excelente para las fibras de la rama, y para una protección más de alta resistencia, la armadura espiral de acero inoxidable se puede seleccionar como el tubo de la rama. Los puentes de la rama del MPO-LC de JFOPT se pueden modificar para requisitos particulares según los requisitos de cliente para diversos tipos de cable, las cuentas de la fibra, las longitudes, los colores, y las chaquetas externas. Experimentan interferencias 3D del 100% y la prueba de la fábrica para asegurarse de que los clientes reciben los productos que resuelven sus expectativas.
* características
|
①Conveniente para el cableado estructurado de alta densidad de la fibra 10G/40G/100G
|
②Las chaquetas externas de LSZH/OFNP/OFNR están disponibles
|
|
|
|
③Los conectores neutrales de JFOPT MPO se hacen de los mismos materiales y moldes de la precisión como marcas internacionales de la corriente principal
|
④Disponible en base 6 la base, 8 base, 12 base, 16, etc
|
|
|
|
⑤La polaridad de TYPE-A/TYPE-B/TYPE-C es a elección
|
⑥Los puentes de JFOPT MPO pasan pruebas de espray ambiental y de sal
|
|
|
|
* usos
cableado del centro 1.Data.
Sistemas de comunicación óptica 2.40G/100G.
sistemas de comunicación 3.Fiber, redes de cabletelevisión, redes de las telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MPO
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros geométricos 3D (opcionales)
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* selección de color de vivienda del conector
|
Conector de MPO |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
* parámetros del cable
|
Proyecto |
Parámetros |
|||
|
Tipo de la fibra |
Opcional: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Cuenta de la fibra |
Opcional: 8/12/16/24 |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
Opcional: LSZH/PVC/TPU |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/aguamarina/magenta/aduana |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
Opcional: OFN/OFNR/OFNP |
|||
* opciones del Fanout
|
|
|
|
Estructura principal del cable |
|
|
|
|
|
Fanout con longitudes iguales |
Fanout con longitudes desiguales |
|
|
|
|
Rama del Fanout 0.9m m |
|
|
|
|
|
Rama del Fanout 2.0/3.0m m |
|
* selección de la polaridad
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Especialización: Con más de 20 años de experiencia en MPO y la producción convencional del puente de la fibra óptica, JFOPT tiene un equipo del R&D y un equipo de producción profesionales dedicados a cubrir diversas necesidades de la instalación. Nuestros productos han pasado certificaciones y pruebas internacionales múltiples. |
|
||||
|
Capacidad de fabricación: JFOPT tiene líneas de montaje múltiples para MPO y los conectores convencionales, así como equipo del cable y de la ramificación, asegurando entrega rápida. |
|
||||
|
Control de calidad: JFOPT tiene medidas estrictas del control de calidad, incluyendo la inspección de la fin-cara de la fábrica y 100% que prueban, usando el equipo de prueba profesional para asegurar funcionamiento de transmisión estable. |
|
||||
|
Normalización: JFOPT puede proporcionar los diversos servicios del arreglo para requisitos particulares para los tipos del conector, tipos de cable, diámetros externos, color, secuencias del alambre, empaquetando, y más, y también apoya la producción de encargo basada en diseños cliente-proporcionados o muestras, asegurando estabilidad de la consistencia y del funcionamiento para cumplir diversos requisitos de conexión. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D dedicado al desarrollo y a la producción de diversos puentes de alto rendimiento de la fibra óptica, cubriendo las demandas cambiantes de mercado. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar puentes de ramificación de MPO para requisitos particulares?
Es importante considerar la longitud, la longitud de la rama, el diámetro de la rama, el material del cable, el tipo y la cuenta de la fibra, el varón o los conectores hembra, los requisitos de los estándares de la pérdida del parte movible, del color, del etiquetado, y otro del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de nuestros puentes de la fibra?
Los puentes de la fibra de JFOPT experimentan la prueba 100% de la pérdida de inserción y la inspección de la fin-cara, asegurando funcionamiento estable.
¿3.What es nuestro plazo de expedición?
Para los productos estándar, nuestro plazo de expedición es en el plazo de 5 días laborables, asegurando el envío pronto.
¿4.What que otros productos MPO-relacionados nosotros ofrecen?
También fabricamos loopbacks de MPO, los atenuadores de MPO, los adaptadores hembra-varón de MPO, los puentes de la TA, y otros productos MPO-relacionados.
