Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MTP-MTP 16C OM3/4/5 3,0 LSZH Aque
Éntrenos en contacto con

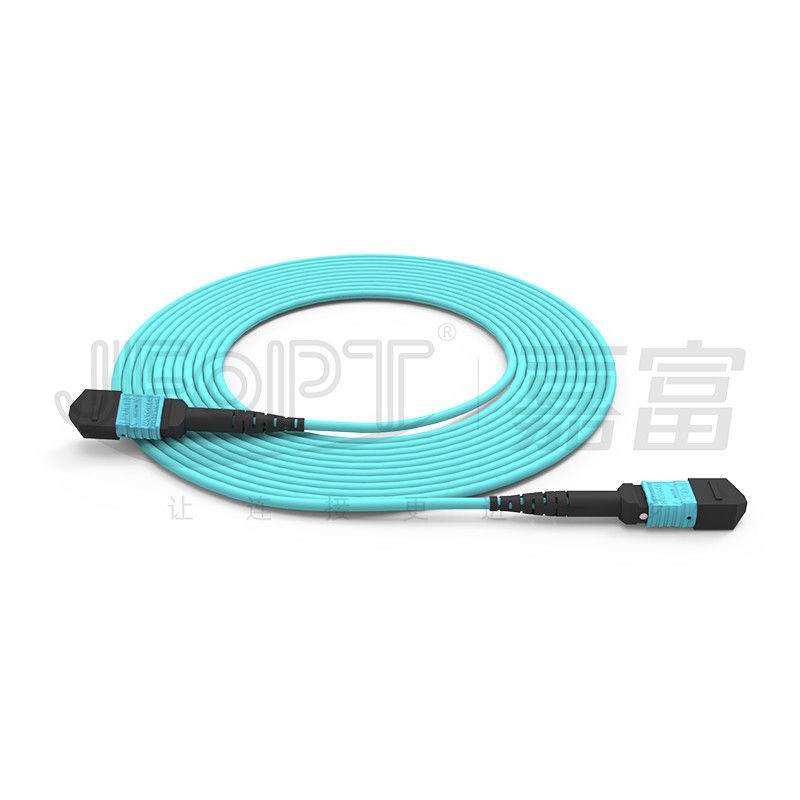

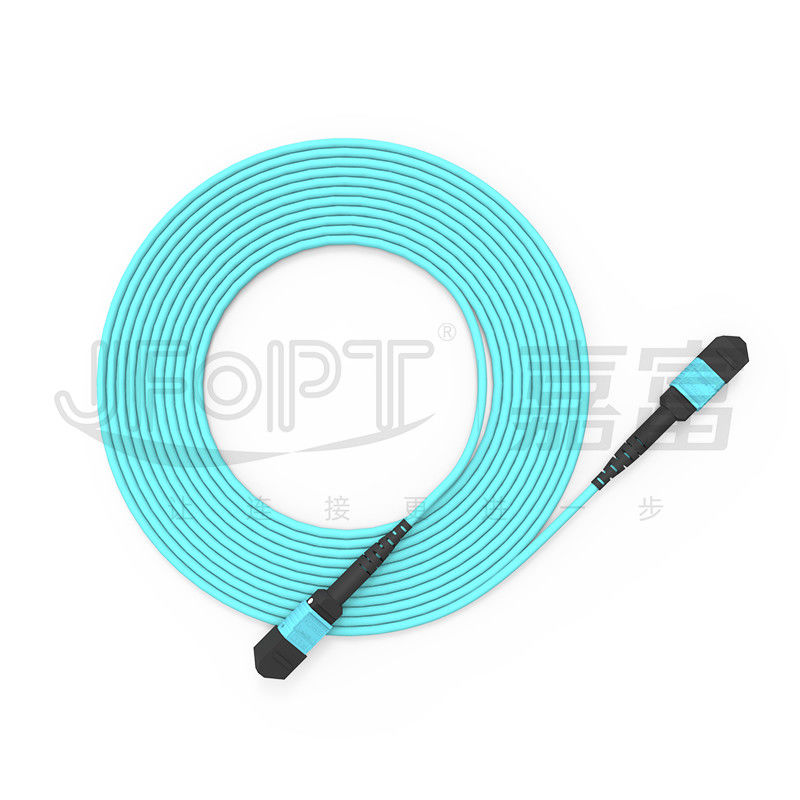

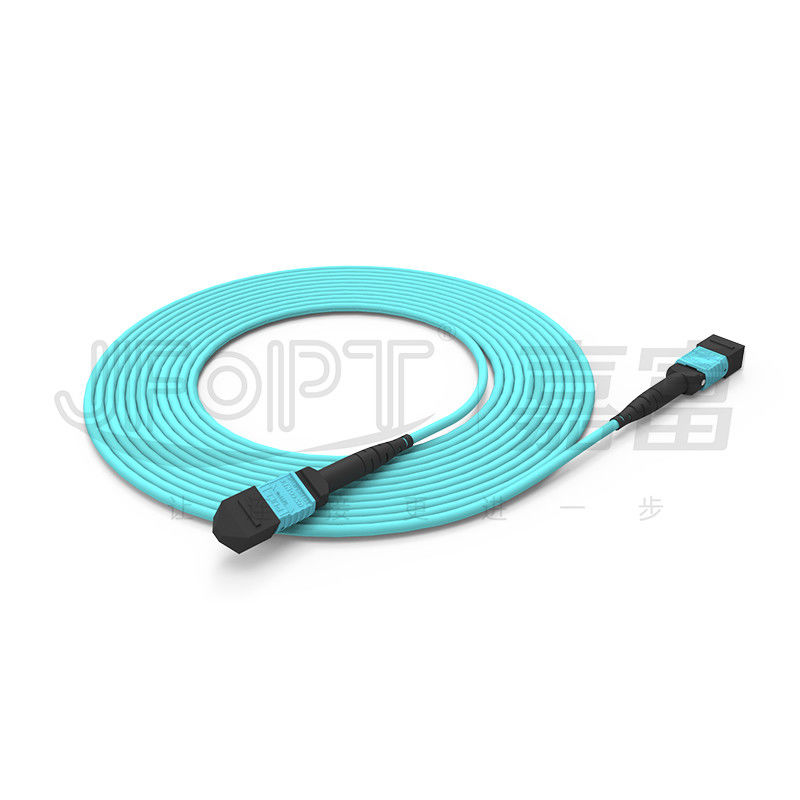

Puente OM3 de la fibra de los corazones de MTP 16/cordón de remiendo con varios modos de funcionamiento de la aguamarina MTP de OM4/de OM5 3,0 LSZH
JFOPT MTP y MTP FAVORABLES utilizar los conectores importados originales y las virolas de USCONEC, y experimentar un proceso de pulido de 5 pasos para asegurar funcionamiento del conector cumple estándares del IEC. Los puentes de la espina dorsal de MTP-MTP son ampliamente utilizados para la conectividad entre los cuartos del centro de datos y los edificios. 16 el conector de los corazones MTP ofrece una llave-para arriba/un diseño de la llave-abajo, y cuando está combinado con 16 un adaptador dedicado de la base MPO/MTP, permite la transmisión de la señal para 8 canales dentro de un solo cable, reduciendo perceptiblemente el espacio del panel de delante y atando con alambre el volumen. JFOPT 16 quita el corazón a puentes de MTP para utilizar los mini cables o los cables de cinta reforzados con hilado importado de alta resistencia del aramid, y a las fibras OM3/OM4/OM5 de marcas como YOFC o Corning, con un material externo a estrenar de la envoltura que proporcione vida útil larga, la adaptabilidad amplia, y la alta estabilidad para la transmisión de datos.
* características
|
①conexión de cable de fribra óptica de 16 corazones, sola virola de los corazones MTP de la fila 16 |
②Hecho con las fibras curva-insensibles OM3/OM4/OM5 para aumentar estabilidad de la transmisión |
||||
|
|
|
||||
|
③Disponible con pérdida estándar de USCONEC y virolas de pequeñas pérdidas de MTP para cumplir diversos requisitos del presupuesto y de la pérdida |
④fábrica 100% terminada y probada para asegurar funcionamiento de transmisión |
||||
|
|
|
||||
|
⑤Conveniente para los ambientes de conexión de alta densidad |
⑥conectores y virolas importados originales del 100% |
||||
|
|
|
||||
* usos
redes del acceso 1.Fiber.
transmisión de datos 2.Fiber.
sistemas de comunicación 3.Fiber, redes de televisión por cable, redes de telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MTP
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del cable
|
Artículos |
Parámetros |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
|
Artículos |
Parámetros |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
2~12 corazones |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la chaqueta |
2.5x5.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
100N |
|||
|
Resistencia a la tensión (a corto plazo) |
200N |
|||
|
Machaque la resistencia (el largo plazo) |
los 200N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
50m m |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
30m m |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* selección de color de vivienda del conector
|
Conector de MTP |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 346C del color |
Refiérase al número PANTONE 106C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Negro |
||
|
Refiérase al número PANTONE 7534U del color |
Refiérase al negro 6C del número PANTONE del color |
|||
|
|
|
|||
|
Aguamarina |
Heather Violet |
|||
|
Refiérase al número PANTONE 310C del color |
Refiérase al número PANTONE 1905C del color |
|||
|
|
|
|||
|
Violeta |
Magenta |
|||
|
Refiérase al número PANTONE 2587C del color |
Refiérase al número PANTONE 208C del color |
|||
|
|
|
|||
|
Verde lima |
|
|||
|
Refiérase al número PANTONE 375C del color |
||||
|
|
||||
* selección de la bota del conector
|
Tipo de la bota de MTP |
||||
|
Tipo |
Especificación |
Cable aplicable OD |
Imagen |
Dibujos |
|
Bota redonda |
2,0 bota L=33.2mm |
2,0 |
|
|
|
3,0 bota L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 bota L=16mm |
3,0 |
|
|
|
|
3,0 bota bendable L= 33.6m m |
3,0 |
|
|
|
|
3,6 bota L=33.2mm |
3,6 |
|
|
|
|
3,6 bota L= 16m m |
3,6 |
|
|
|
|
3,6 bota bendable L= 33.6m m |
3,6 |
|
|
|
|
4,5 bota L=33.2mm |
4.0/4.5 |
|
|
|
|
5,5 bota L= 33.2m m |
5.0/5.5 |
|
|
|
|
Bota del cable de cinta |
3.0*6.0 bota L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 bota L= 21.3m m |
2.5*5.0 |
|
|
|
|
Bota desnuda de la fibra de la cinta |
Bota desnuda L=19mm de la fibra de la cinta |
Fibra desnuda de la cinta |
|
|
|
Etiqueta de vaivén |
Universal para todas las botas |
Universal |
|
|
* selección de la polaridad
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesional: JFOPT se ha estado centrando en la producción de los puentes de la fibra por más de 20 años y posee técnicas de fabricación profesionales para producir los puentes de alta calidad y de alto rendimiento de la fibra. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipos, teniendo en cuenta la producción rápida y eficiente de una gran cantidad de puentes de la fibra cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad, incluyendo inspecciones de la calidad y la supervisión profesionales en cada etapa de la adquisición de la materia prima a los procesos de producción. La prueba de la pérdida de inserción y la inspección de la fin-cara se conducen para asegurar calidad del producto. |
|
||||
|
Puesta en práctica estándar: JFOPT puede convertirse y adherirse estrictamente a los estándares de producción del puente de la fibra según requisitos de cliente, asegurando consistencia y la estabilidad del funcionamiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar puentes más avanzados y más de alto rendimiento de la fibra. |
|
||||
|
Ayuda de servicio: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar puentes de MTP para requisitos particulares?
Longitud del puente de MTP/del material del cable/del tipo de la fibra y de la cuenta de la base/del género del conector (masculino/femenino)/especificaciones de la pérdida de inserción/preferencias de color/requisitos y arreglo para requisitos particulares de etiquetado
¿2.How aseguramos la estabilidad de nuestros puentes de MTP?
Los puentes del MTP de JFOPT experimentan la prueba de interferencia 3D del 100% y la pérdida 100% de inserción que prueban para asegurar estabilidad del parámetro.
¿plazo de ejecución de la entrega 3.Our?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MTP, asegurando la pronta entrega de sus órdenes.
¿4.What que otros productos derivados de MTP nosotros ofrecen?
También fabricamos loopbacks de MTP, los atenuadores de MTP, los cambiadores de género de MTP, y los puentes de la TA, entre otros productos MTP-relacionados.
