Lugar de origen:
China
Nombre de la marca:
JFOPT
Certificación:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Número de modelo:
MTP 24C OM4 50/125 LSZH 3.0/4.0m m Heather Violet
Éntrenos en contacto con

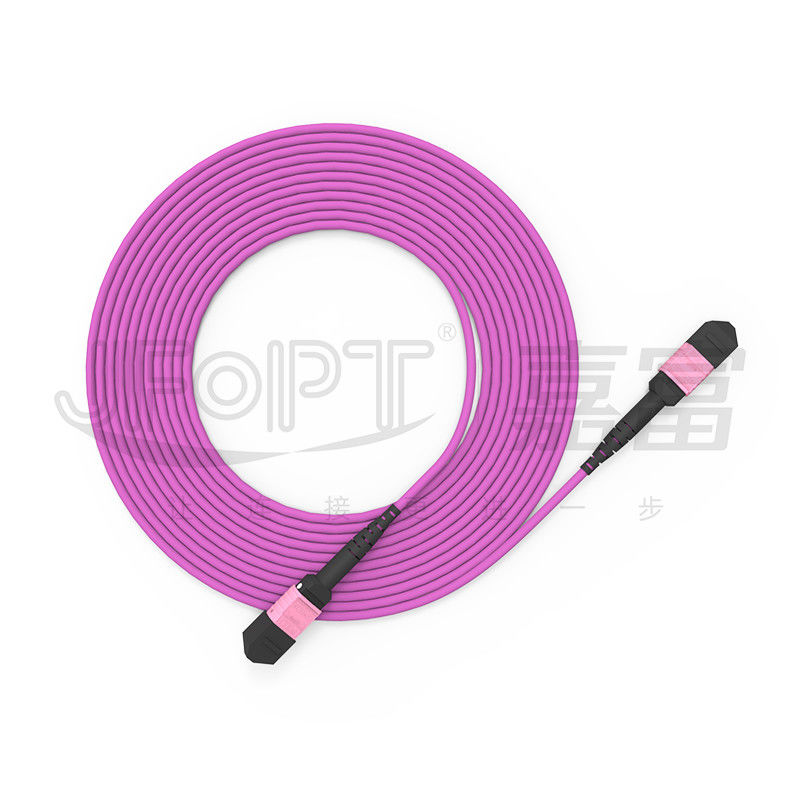

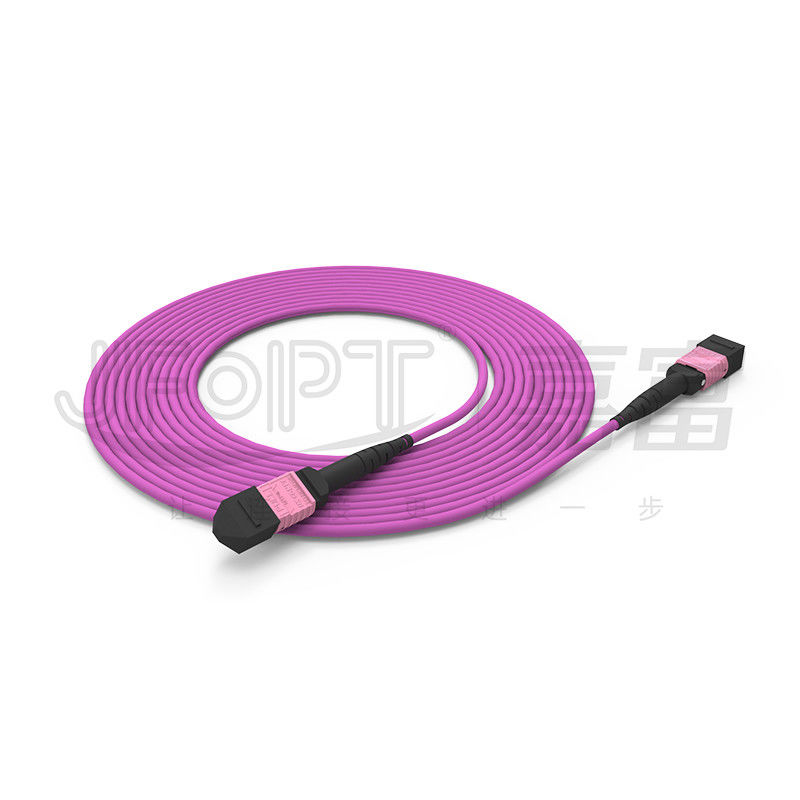

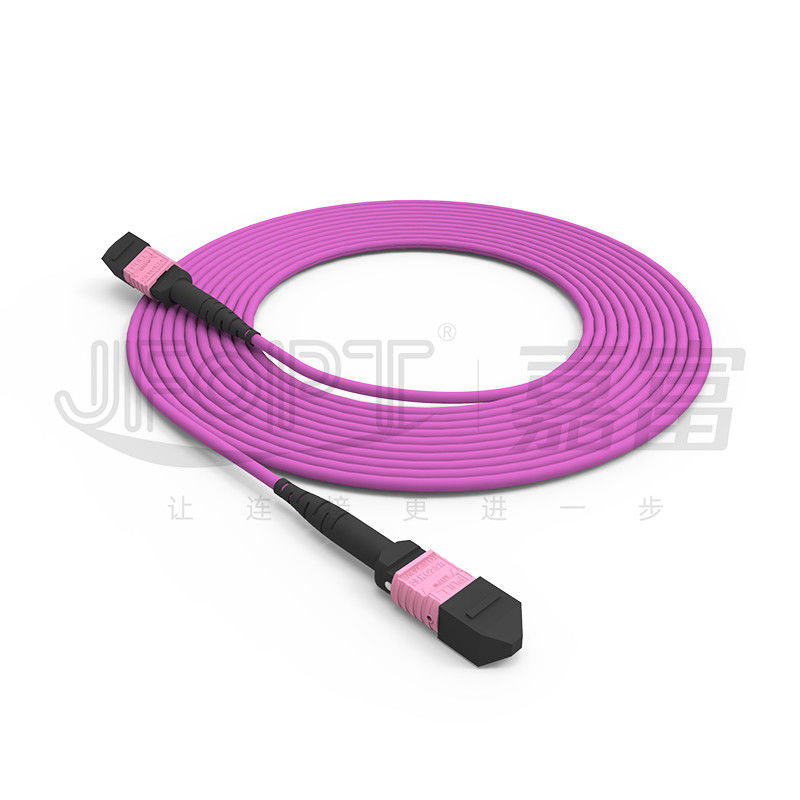

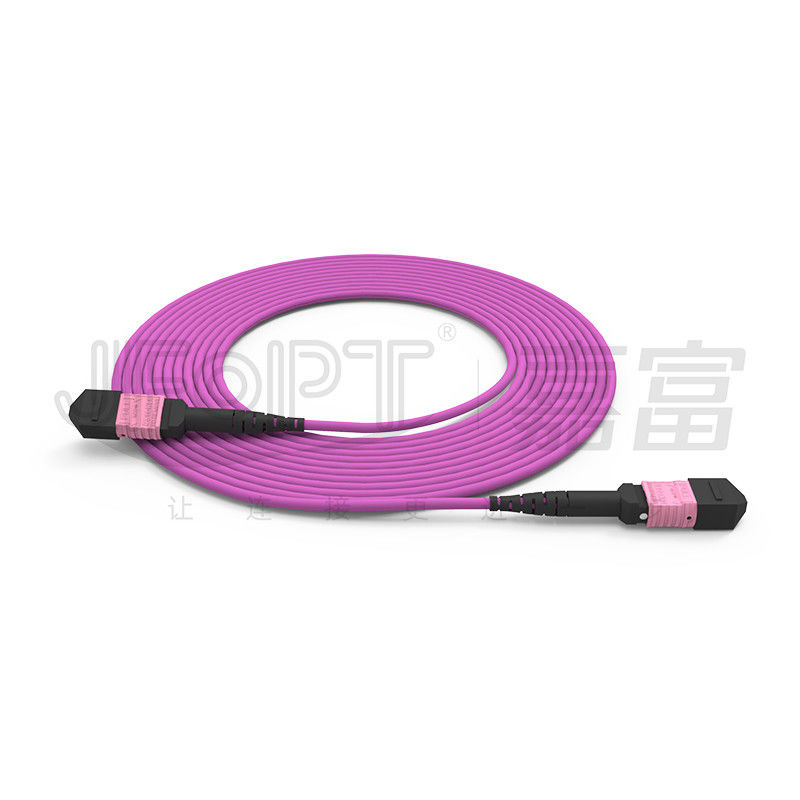

Corazones OM4 con varios modos de funcionamiento 50/125 LSZH 3.0-4.0m m Heather Violet Jumper del cordón de remiendo de MTP 100G 24
La capacidad de producción diaria de JFOPT para los puentes de los corazones de MTP-MTP 24 puede alcanzar 1000 unidades. Actualmente, el uso del maket de 24 puentes de los corazones MTP está en segundo lugar solamente al de 12 puentes de los corazones MTP. Los 24 puentes de los corazones MTP pueden alcanzar la transmisión de datos 100G en un solo puente. JFOPT se centra en el control de calidad de los puentes de MTP de diversos aspectos, incluyendo la materia prima, el color, el proceso de pulido, las inspecciones (IL&RL, cara del extremo, polaridad), el empaquetado, y riesgos del transporte. Nuestro conector de Heather Violet MTP emparejado con el mismo cable óptico de la espina dorsal del color, y opciones para la pérdida estándar o de pequeñas pérdidas. Todos los puentes de MTP/MPO de nuestra compañía experimentan la prueba del interferómetro de la fin-cara 3D. Elegir los cables ópticos de 3,0 o de 4.0m m se puede configurar con los hilados del aramid de diversas fuerzas extensibles, proveyendo de clientes necesidades de la tracción de soluciones más extensibles. La selección de la fibra con varios modos de funcionamiento OM4 permite ancho de banda completo y la transmisión de alta velocidad sobre distancias más largas, haciéndola ampliamente utilizada para atar con alambre necesidades hasta centenares de metros. Para demandas más altas, la fibra OM5 puede ser elegida.
* características
|
①24 virolas de los corazones MTP con las opciones para la pérdida estándar o de pequeñas pérdidas |
②Utiliza la fibra curva-insensible OM4 y el hilado importado del aramid para la vida útil y la estabilidad extendidas |
||||
|
|
|
||||
|
③Varón y conectores hembra adaptables, PIN de alta precisión |
④Conveniente para los ambientes de conexión de alta densidad |
||||
|
|
|
||||
|
⑤piezas y virolas a granel originales del 100% |
|
||||
|
|
|
||||
* usos
redes del acceso 1.Fiber.
transmisión de datos 2.Fiber.
sistemas de comunicación 3.Fiber, redes de televisión por cable, redes de telecomunicaciones.
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx.
* parámetros del conector de MTP
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del cable
|
Artículos |
Parámetros |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la chaqueta |
3.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
80N |
|||
|
Resistencia a la tensión (a corto plazo) |
150N |
|||
|
Machaque la resistencia (el largo plazo) |
el 100N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
|
Artículos |
Parámetros |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
2~12 corazones |
|||
|
Miembro de fuerza |
Hilado de Aramid |
|||
|
Material externo de la chaqueta |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la chaqueta |
2.5x5.0m m |
|||
|
Color externo de la chaqueta |
Amarillo/anaranjado/verde/Heather Violet/arreglo para requisitos particulares |
|||
|
Resistencia a la tensión (largo plazo) |
100N |
|||
|
Resistencia a la tensión (a corto plazo) |
200N |
|||
|
Machaque la resistencia (el largo plazo) |
los 200N/cm |
|||
|
Resistencia del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
50m m |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
30m m |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Grado del fuego |
OFN/OFNR/OFNP opcional |
|||
* parámetros geométricos 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* opciones del color del conector
|
Conector de MTP |
||||
|
SM |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 346C del color |
Refiérase al número PANTONE 106C del color |
|||
|
|
|
|||
|
Milímetro |
Beige |
Negro |
||
|
Refiérase al número PANTONE 7534U del color |
Refiérase al negro 6C del número PANTONE del color |
|||
|
|
|
|||
|
Aguamarina |
Heather Violet |
|||
|
Refiérase al número PANTONE 310C del color |
Refiérase al número PANTONE 1905C del color |
|||
|
|
|
|||
|
Violeta de Munsell |
Magenta |
|||
|
Refiérase al número PANTONE 2587C del color |
Refiérase al número PANTONE 208C del color |
|||
|
|
|
|||
|
Verde lima |
|
|||
|
Refiérase al número PANTONE 375C del color |
||||
|
|
||||
* selección de la bota del conector
|
Tipo de la bota de MTP |
||||
|
Tipo |
Especificación |
Cable aplicable OD |
Imagen |
Dibujos |
|
Bota redonda |
2,0 bota L=33.2mm |
2,0 |
|
|
|
3,0 bota L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 bota L=16mm |
3,0 |
|
|
|
|
3,0 bota bendable L= 33.6m m |
3,0 |
|
|
|
|
3,6 bota L=33.2mm |
3,6 |
|
|
|
|
3,6 bota L= 16m m |
3,6 |
|
|
|
|
3,6 bota bendable L= 33.6m m |
3,6 |
|
|
|
|
4,5 bota L=33.2mm |
4.0/4.5 |
|
|
|
|
longitud 33.2m m de 5,5 botas |
5.0/5.5 |
|
|
|
|
Bota del cable de cinta |
3.0*6.0 bota L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 bota L= 21.3m m |
2.5*5.0 |
|
|
|
|
Bota desnuda de la fibra de la cinta |
Bota desnuda L=19mm de la fibra de la cinta |
Fibra desnuda de la cinta |
|
|
|
Etiqueta de vaivén |
Universal para todas las botas |
Universal |
|
|
* selección de la polaridad
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesional: JFOPT se ha estado centrando en la producción de los puentes de la fibra por más de 20 años y posee técnicas de fabricación profesionales para producir los puentes de alta calidad y de alto rendimiento de la fibra. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje y equipos, teniendo en cuenta la producción rápida y eficiente de una gran cantidad de puentes de la fibra cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad, incluyendo inspecciones de la calidad y la supervisión profesionales en cada etapa de la adquisición de la materia prima a los procesos de producción. La prueba de la pérdida de inserción y la inspección de la fin-cara se conducen para asegurar calidad del producto. |
|
||||
|
Puesta en práctica estándar: JFOPT puede convertirse y adherirse estrictamente a los estándares de producción del puente de la fibra según requisitos de cliente, asegurando consistencia y la estabilidad del funcionamiento de los productos. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y tiene un equipo profesional del R&D dedicado a desarrollar puentes más avanzados y más de alto rendimiento de la fibra. |
|
||||
|
Ayuda de servicio: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debe ser considerado al modificar puentes de MTP para requisitos particulares?
Longitud del puente de MTP/del material del cable/del tipo de la fibra y de la cuenta de la base/del género del conector (masculino/femenino)/especificaciones de la pérdida de inserción/preferencias de color/requisitos y arreglo para requisitos particulares de etiquetado
¿2.How aseguramos la estabilidad de nuestros puentes de MTP?
Los puentes del MTP de JFOPT experimentan la prueba de interferencia 3D del 100% y la pérdida 100% de inserción que prueban para asegurar estabilidad del parámetro.
¿plazo de ejecución de la entrega 3.Our?
Tenemos una capacidad de producción mensual de conectores de 30.000+ MTP, asegurando la pronta entrega de sus órdenes.
¿4.What que otros productos derivados de MTP nosotros ofrecen?
También fabricamos loopbacks de MTP, los atenuadores de MTP, los cambiadores de género de MTP, y los puentes de la TA, entre otros productos MTP-relacionados.
