Lugar de origen:
China
Nombre de la marca:
JFOPT
Número de modelo:
MPO/P (F) - LC/U 12F OM3 3,0 LSZH SL B el 1M
Éntrenos en contacto con

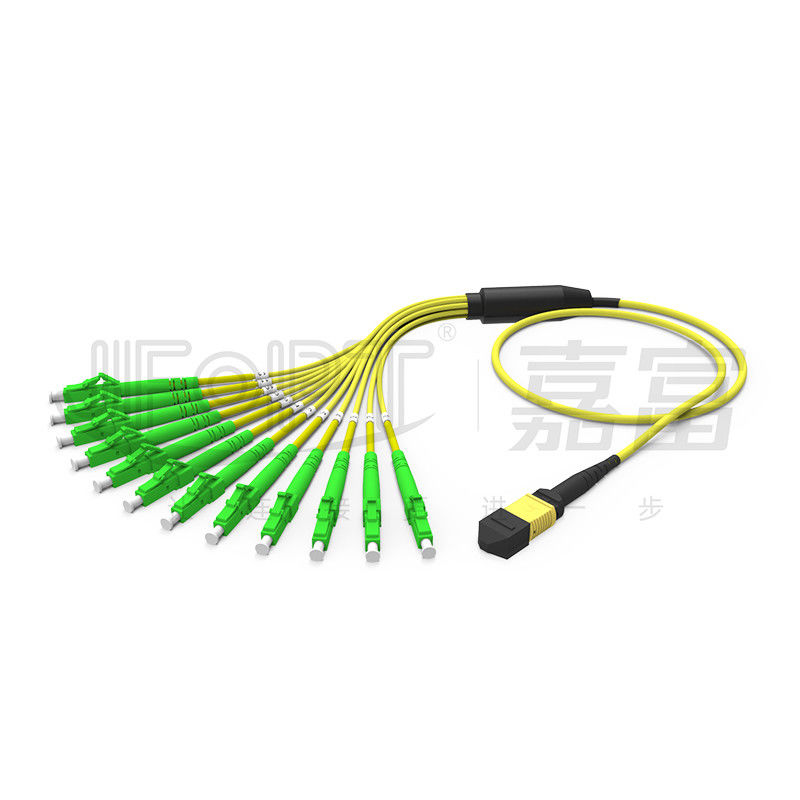

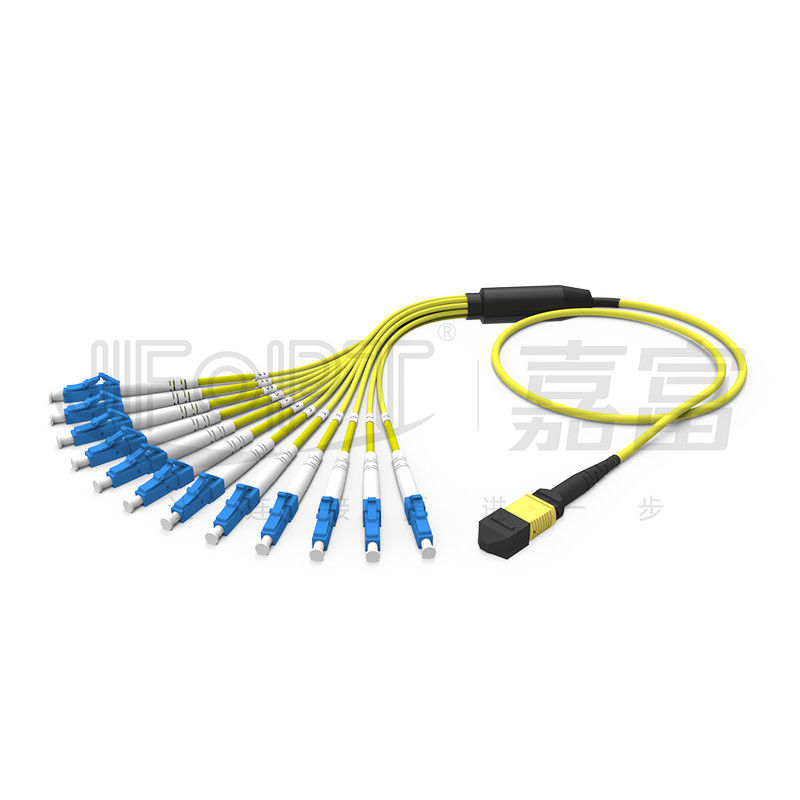

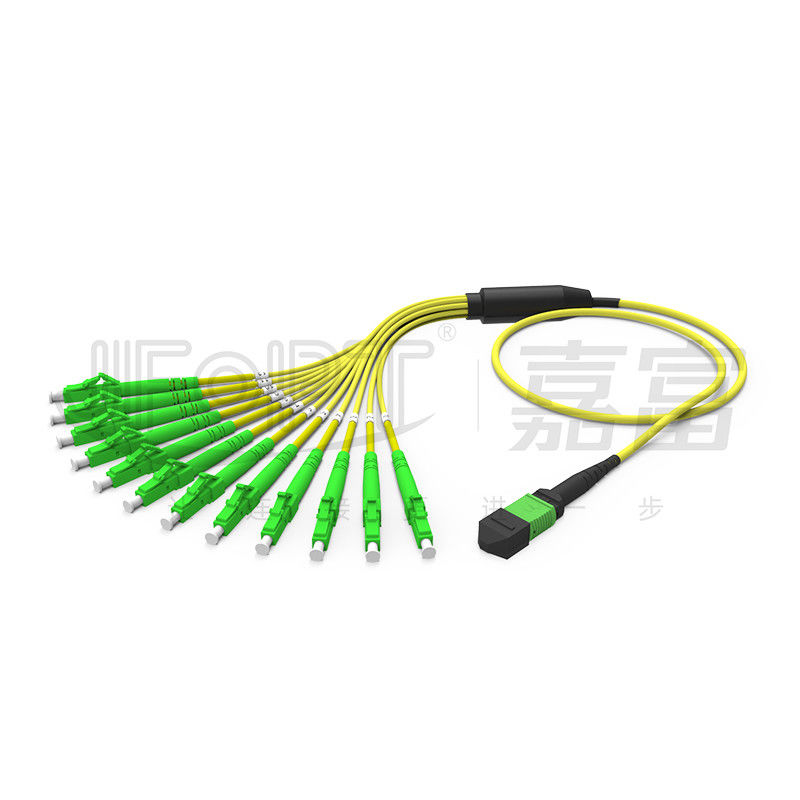

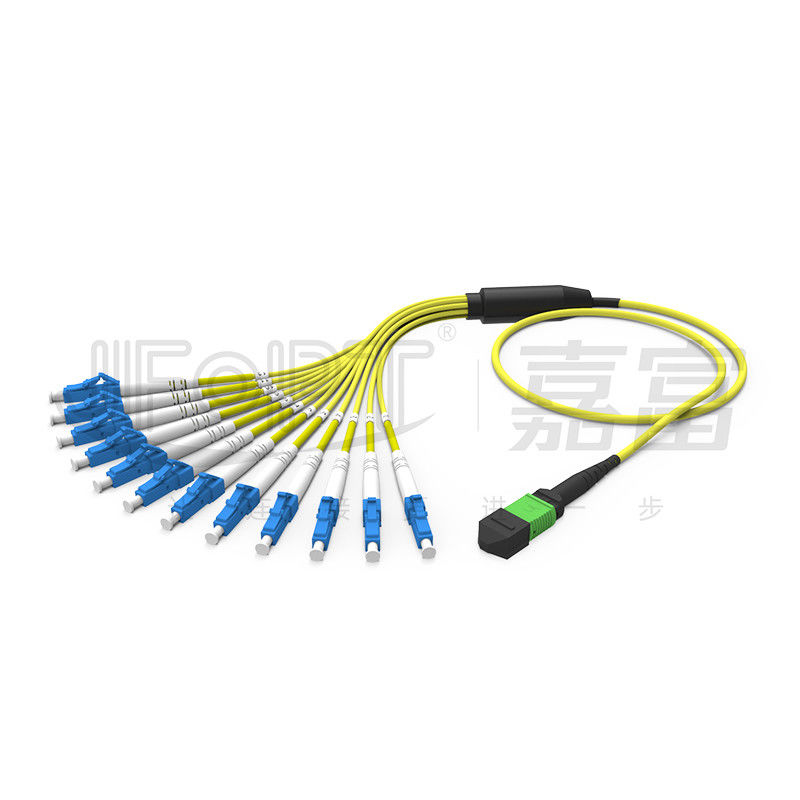

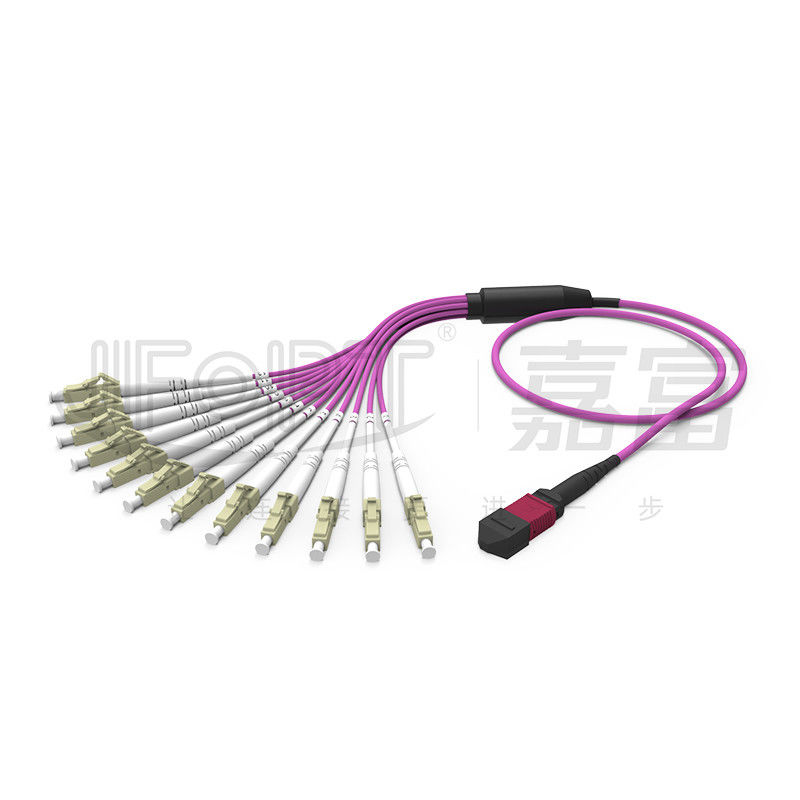

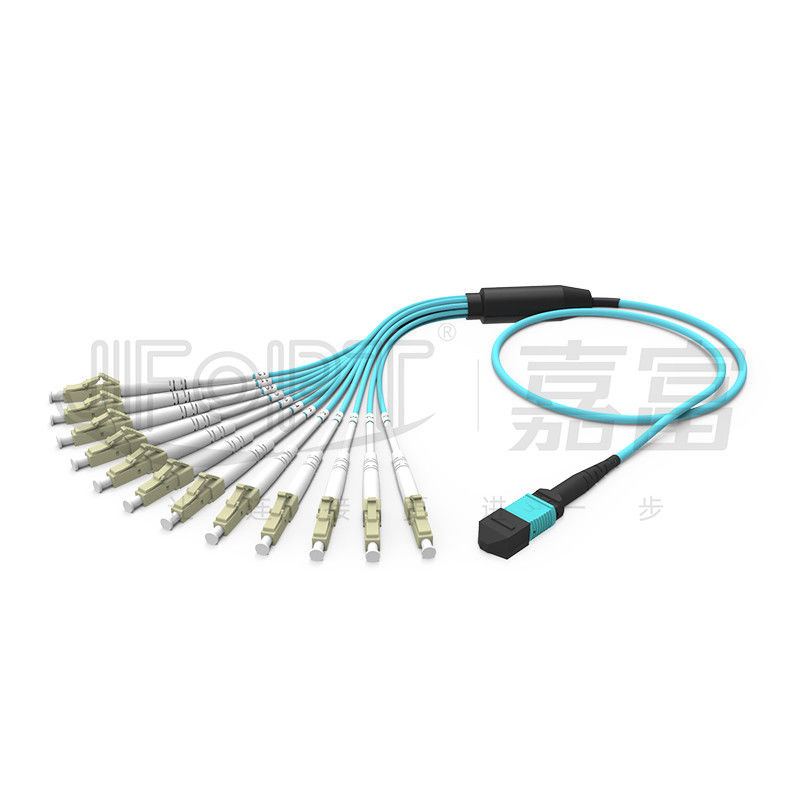

Cordón de remiendo de la rama del cortocircuito de MPO-LC/SC/FC/ST - 12 fibras MPO - polaridad con varios modos de funcionamiento de la aguamarina B del cable 50/125 3.0m m LSZH del desbloqueo del duplex MPO del LC
Los puentes de la fibra de la rama de MPO/MTP se diseñan para convertir el conector multifibra de MPO/MTP en los conectores de la solo-fibra LC/SC/FC/ST usando una estructura de ramificación. Es ampliamente utilizada en ambientes integrados de alta densidad de la fibra óptica tales como centro de datos. Los puentes de la fibra de la rama de JFOPT MPO/MTP se hacen con la fibra de alta calidad de marcas principales como Corning y la fibra óptica de Yangtze, así como las virolas de alta calidad del TA y de cerámica. Las estructuras de ramificación modificadas para requisitos particulares aseguran la transmisión de datos estable a largo plazo. JFOPT puede proporcionar diversas opciones del arreglo para requisitos particulares tales como tipos del conector, las longitudes de cable, las longitudes de la rama, los materiales y los diámetros de la rama, las cuentas y polaridad de ramificación de la fibra, y los colores del cable para cumplir diversos requisitos de conexión.
* características
|
①12 conexión a dos caras de la fibra MPO-LC
|
②Hecho con la fibra curva-insensible OM3 para mejorar estabilidad de la transmisión
|
|
|
|
③Virolas multifibra de pequeñas pérdidas de alta calidad de la TA y virolas de cerámica de pequeñas pérdidas
|
④Utiliza la fibra superior de marcas principales como Corning y la fibra óptica de Yangtze
|
|
|
|
⑤Disponible en diversas estructuras de ramificación tales como tubos de la bifurcación de 0.9mm/2.0mm/3.0m m
|
⑥Cableado de alta densidad, espacio de ahorro
|
|
|
|
⑦Instalación fácil y ahorradora de tiempo
|
-
|
|
-
|
* usos
cableado del centro 1.Data
Sistemas de comunicación óptica 2.40G/100G
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de las telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector de MPO/MTP
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros del conector de SC/LC/FC/ST
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
Milímetro |
≤0.3dB |
UPC≥25dB |
|
* parámetros geométricos de MPO/MTP 3D
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* parámetros geométricos de SC/LC/FC/ST 3D (opcionales)
|
Artículos |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
Milímetro |
SM |
Milímetro |
SM |
SM |
|
|
Radio de la curvatura (milímetros) |
10-25 |
7-25 |
5-12 |
|||
|
Compensación de Apex (μm) |
≤50 |
≤30 |
||||
|
Fibra presionada (nanómetro) |
±100 |
|||||
|
Desviación del ángulo (°) |
0 |
8±0.3 |
||||
|
Desviación del ángulo en enlace (°) |
0 |
±0.5 |
||||
|
Diámetro de la fibra (μm) |
123-135 |
|||||
* opciones del color del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
|
Conector de MTP |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 346C del color |
Refiérase al número PANTONE 106C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Negro |
||
|
Refiérase al número PANTONE 7534U del color |
Refiérase al negro 6C del número PANTONE del color |
|||
|
|
|
|||
|
Aguamarina |
Heather Violet |
|||
|
Refiérase al número PANTONE 310C del color |
Refiérase al número PANTONE 1905C del color |
|||
|
|
|
|||
|
Violeta de Munsell |
Magenta |
|||
|
Refiérase al número PANTONE 2587C del color |
Refiérase al número PANTONE 208C del color |
|||
|
|
|
|||
|
Verde lima |
- |
|||
|
Refiérase al número PANTONE 375C del color |
||||
|
|
||||
|
Conector del LC |
||||
|
Solo modo |
Azul |
Verde |
||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
|
|
|||
|
Heather Violet |
Verde lima |
|||
|
|
|
|||
* parámetros del cable óptico
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Elemento del refuerzo |
Hilado de Aramid |
|||
|
Material externo de la envoltura |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la envoltura |
3.0m m |
|||
|
Color externo de la envoltura |
Por encargo |
|||
|
Resistencia a la tensión máxima (a largo plazo) |
80N |
|||
|
Resistencia a la tensión del máximo (a corto plazo) |
150N |
|||
|
Resistencia máxima del agolpamiento (a largo plazo) |
el 100N/cm |
|||
|
Resistencia máxima del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Retraso de llama |
OFN/OFNR/OFNP opcional |
|||
* opciones del conector del LC
|
Selección a dos caras del producto |
|||||
|
Diámetro del cable |
Tipo de la bota |
Imagen |
Dibujo |
||
|
2.0m m |
Estándar |
|
|
||
|
3.0m m |
Estándar |
|
|
||
|
Sola selección del producto |
|||||
|
Diámetro del cable |
Tipo de la bota |
Imagen |
Dibujo |
||
|
0.9m m |
Estándar |
|
|
||
|
2.0m m |
Estándar |
|
|
||
|
3.0m m |
Estándar |
|
|
||
* opciones de ramificación
|
|
|
|
Estructura de desmontaje del cable principal |
|
|
|
|
|
Fanout con longitud igual |
Fanout con longitud desigual |
|
|
|
|
Ramificación de la subunidad directa de 0.9m m |
|
|
|
|
|
Ramificación de la subunidad directa de 2.0/3.0m m |
|
* selección de la polaridad
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Especialización: Con más de 20 años de experiencia en MPO y la producción convencional del puente de la fibra óptica, JFOPT tiene un equipo del R&D y un equipo de producción profesionales dedicados a cubrir diversas necesidades de la instalación. Nuestros productos han pasado certificaciones y pruebas internacionales múltiples. |
|
||||
|
Capacidad de fabricación: JFOPT tiene líneas de montaje múltiples para MPO y los conectores convencionales, así como equipo del cable y de la ramificación, asegurando entrega rápida. |
|
||||
|
Control de calidad: JFOPT tiene medidas estrictas del control de calidad, incluyendo la inspección de la fin-cara de la fábrica y 100% que prueban, usando el equipo de prueba profesional para asegurar funcionamiento de transmisión estable. |
|
||||
|
Normalización: JFOPT puede proporcionar los diversos servicios del arreglo para requisitos particulares para los tipos del conector, tipos de cable, diámetros externos, color, secuencias del alambre, empaquetando, y más, y también apoya la producción de encargo basada en diseños cliente-proporcionados o muestras, asegurando estabilidad de la consistencia y del funcionamiento para cumplir diversos requisitos de conexión. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D dedicado al desarrollo y a la producción de diversos puentes de alto rendimiento de la fibra óptica, cubriendo las demandas cambiantes de mercado. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, recomendaciones del producto, y mantenimiento técnicos de las después-ventas, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿1.What debo considerar al modificar puentes de la rama para requisitos particulares de MPO?
Al modificar puentes de la rama para requisitos particulares de MPO, usted debe considerar los factores siguientes: longitud, longitud de la rama, diámetro de alambre de la rama, material del cable, tipo y cuenta de la fibra, masculino/conectores hembra, requisitos de los estándares de la pérdida de la virola, del color, del etiquetado, y otro del arreglo para requisitos particulares.
¿2.How aseguramos la estabilidad de los parámetros de nuestros puentes de la fibra?
JFOPT asegura la estabilidad de los parámetros de los puentes de la fibra con la prueba 100% de la pérdida de inserción y la inspección de la fin-cara.
¿3.What es nuestro plazo de ejecución de la entrega?
Para los productos regulares, nuestro plazo de ejecución de la entrega es en el plazo de 5 días laborables, asegurando el envío pronto.
¿4.What que otros productos derivados de MPO nosotros ofrecen?
Además de puentes de la rama de MPO, también producimos loopbacks de MPO, los atenuadores de MPO, los conectores varón-a-femeninos del adaptador de MPO, los puentes de la TA, y otros productos relacionados de MPO.
