Lugar de origen:
China
Nombre de la marca:
JFOPT
Número de modelo:
JFOC-GJSFJV/GJSFJH
Éntrenos en contacto con

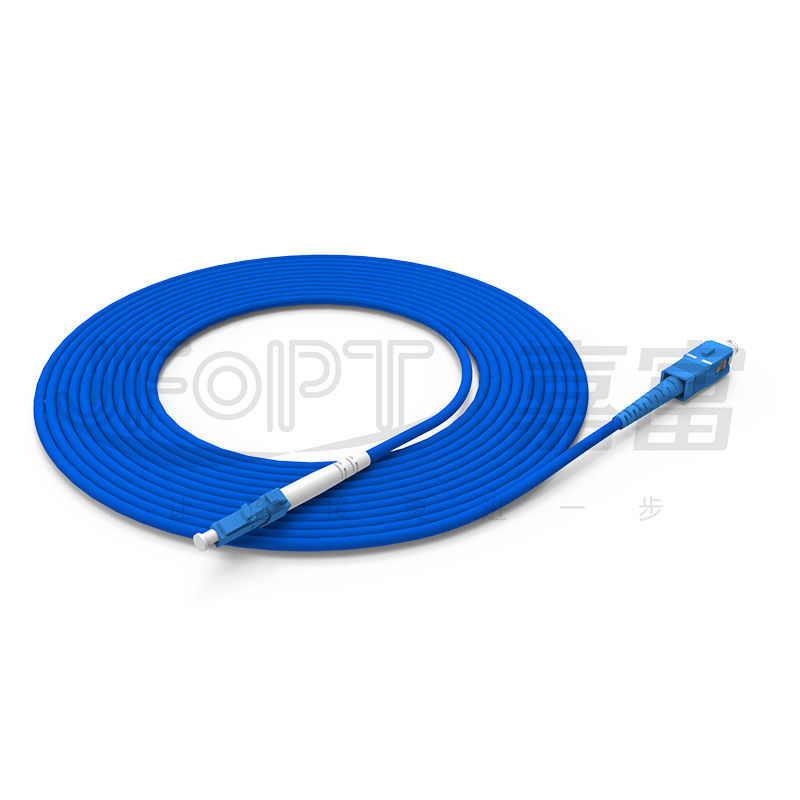

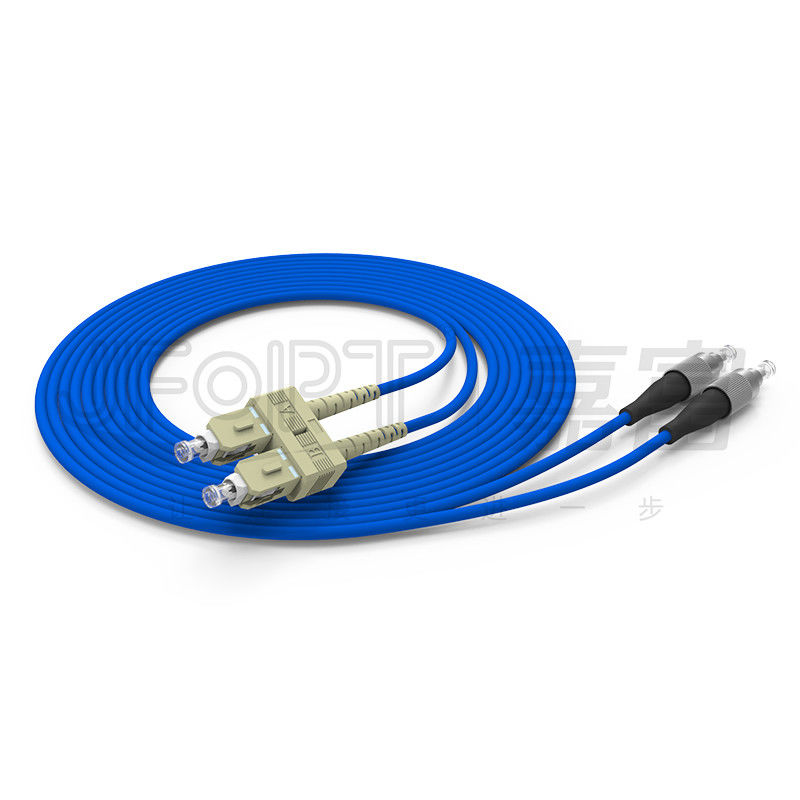

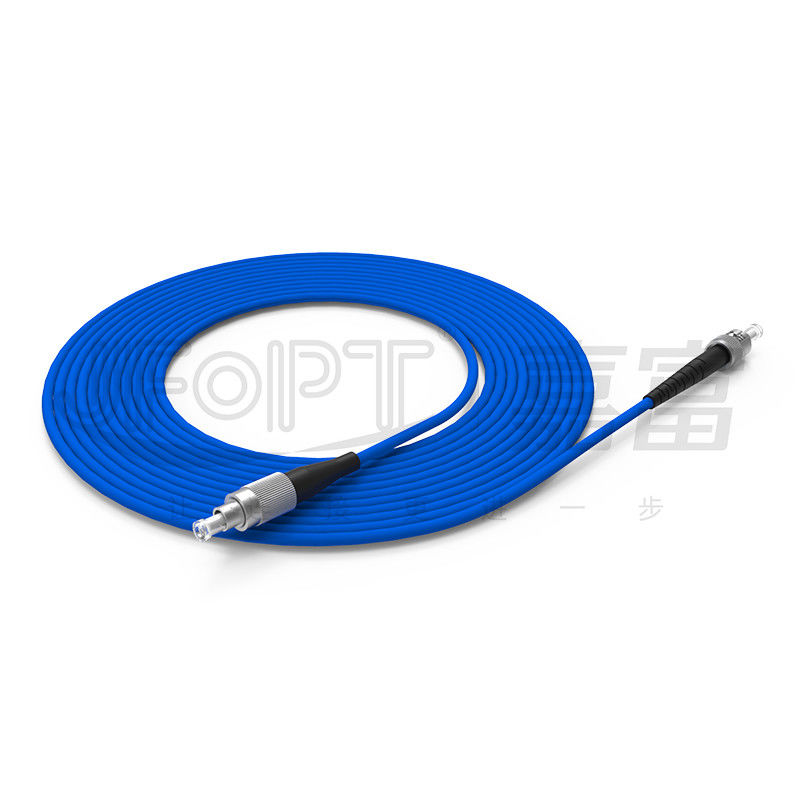

simplex/duplex del Uni-tubo alrededor de la resistencia reforzada hilado de la torsión de Armor Crush /Tension/ del espiral de Aramid del cable flexible
El simplex de tubo único acorazado de JFOPT/la estructura redonda a dos caras del cable implica el envolver de uno o dos fibras apretado-protegidas con una capa de tubo de acero acorazado de acero inoxidable del espiral, cubriéndolo con hilado del aramid como miembro de fuerza, y después sacando una capa de envoltura externa del PVC (cloruro de polivinilo) o de LSZH (halógeno cero del humo bajo) para proteger su estructura interna. El tubo de acero acorazado de acero inoxidable del espiral, combinado con el relleno importado del aramid, más futuro aumenta la resistencia a la tensión, la fuerza compresiva, y la resistencia de la fibra a las mordeduras del roedor. El cable de JFOPT se hace con las fibras principales de la marca tales como YOFC/Corning, materiales de forro de alta calidad, e hilado del aramid. Exhiben excelente rendimiento con la transmisión de pequeñas pérdidas, estable, y la alta confiabilidad. Por otra parte, han pasado la prueba y certificaciones internacionales múltiples.
* características de producto
|
①Hecho con las fibras ópticas de YOFC/Corning y de otras marcas principales, asegurando calidad de transmisión óptica excelente del funcionamiento y de datos |
②Protegido por el tubo espiral de acero inoxidable, proporcionando buenas fuerza compresiva y resistencia a las mordeduras del roedor |
|
|
|
|
③Reforzado con el hilado de alta resistencia del aramid, proporcionando la resistencia a la tensión excelente para el cable |
④Ofrece diversas opciones para que los materiales de la envoltura cumplan diversos requisitos de la resistencia de fuego, asegurando seguridad y confiabilidad |
|
|
|
|
⑤fábrica 100% probada para garantizar funcionamiento de transmisión |
- |
|
|
- |
* usos
sistemas de comunicación 1.Optical.
2.Interconnection del equipo de comunicación.
comunicación óptica 3.Fiber.

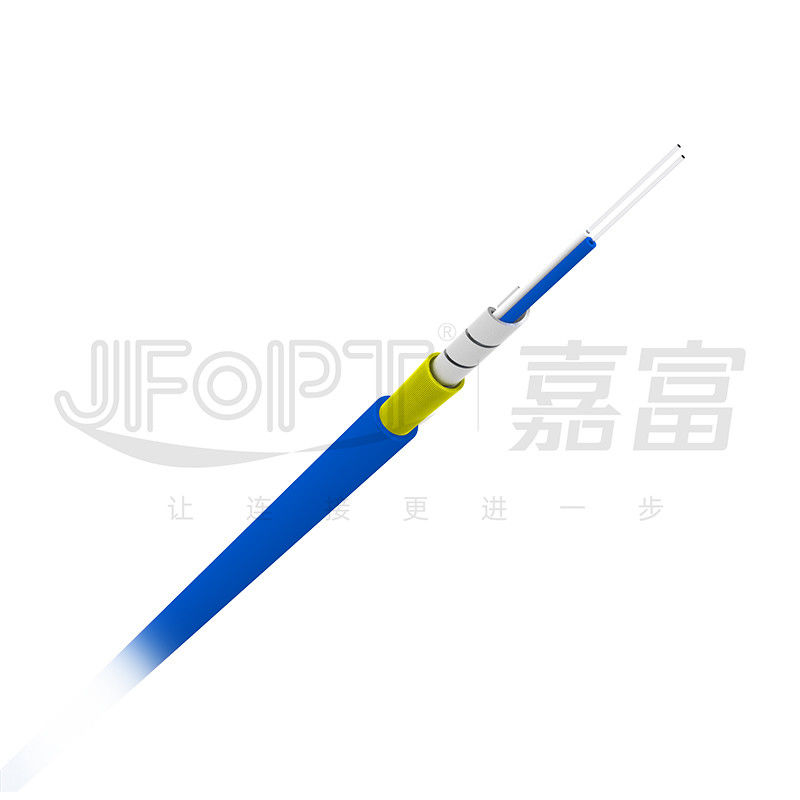

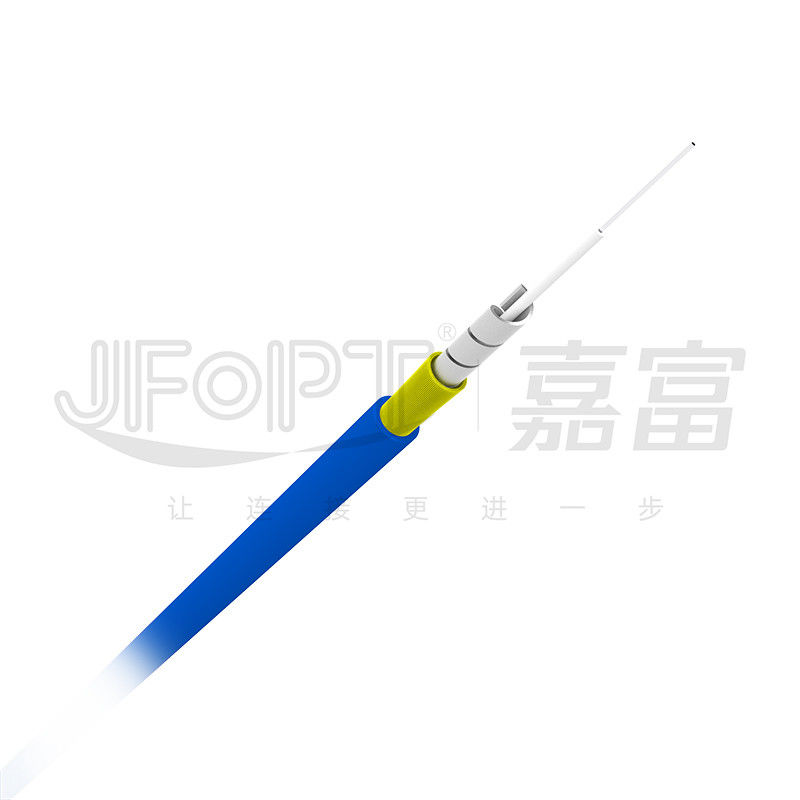

* presentación de la estructura
* parámetros del cable
|
Artículos |
Especificaciones |
||||||
|
Cuenta de la fibra |
1 |
2 |
|||||
|
Tubo del metal |
Diámetro apretado del almacenador intermediario |
0.85±0.05m m |
0.6±0.05m m |
||||
|
Material del tubo del metal |
acero inoxidable |
||||||
|
Diámetro del tubo del metal |
1.45±0.05m m |
1.85±0.05m m |
|||||
|
Grueso del tubo del metal |
0.2±0.05m m |
0.25±0.05m m |
|||||
|
Chaqueta externa |
Dimensión |
3.0±0.1m m |
|||||
|
Material |
PVC/LSZH/TPU |
||||||
|
Color |
AZUL (SM)/GRIS (milímetro) O arreglo para requisitos particulares |
||||||
* funcionamiento mecánico
|
Artículos |
Especificaciones |
||||||
|
Cuenta de la fibra |
1 |
2 |
|||||
|
Tensión ()/N del largo plazo |
100 |
||||||
|
Tensión (a corto plazo)/N |
200 |
||||||
|
Agolpamiento ()/N/10cm del largo plazo |
1000 |
||||||
|
Machacan (a corto plazo)/N/10cm |
3000 |
||||||
|
Mínimo curva radio (dinámico)/milímetro |
20D |
||||||
|
Mínimo curva radio ()/milímetro de los parásitos atmosféricos |
10D |
||||||
|
Temperature/℃ de funcionamiento |
-20~+70 (PVC) /-40~+80 (LSZH) |
||||||
|
Almacenamiento Temperature/℃ |
-20~+70 (PVC) /-40~+80 (LSZH) |
||||||
* parámetros de la fibra
|
Solo modo |
||||||
|
Artículos |
Unidad |
G.652D |
G.657A1 |
G.657A2 |
||
|
Diámetro de campo de modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
|
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
||
|
Diámetro del revestimiento |
μm |
125±1 |
125±0.7 |
125±0.7 |
||
|
No-circularidad del revestimiento |
% |
≤1 |
≤0.7 |
≤0.7 |
||
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
Diámetro de capa |
μm |
245±7 |
245±5 |
245±5 |
||
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
Longitud de onda de atajo del cable |
nanómetro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||
|
Atenuación |
1310nm |
dB/km |
≤0.35 |
≤0.35 |
≤0.35 |
|
|
1550nm |
dB/km |
≤0.25 |
≤0.25 |
≤0.25 |
||
|
Con varios modos de funcionamiento |
|||||||
|
Artículos |
unidad |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diámetro de base |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diámetro del revestimiento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
No-circularidad de la base |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
No-circularidad del revestimiento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Error de la concentricidad del Corazón-revestimiento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diámetro de capa |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
No-circularidad de capa |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Ancho de banda de OFL |
850nm |
Megaciclo·kilómetro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megaciclo·kilómetro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coeficiente de atenuación |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* empaquetado del producto
|
|
|
|
Embalado en el tambor |
Tambor sellado |
* fuerza de la fábrica
|
Experiencia: JFOPT tiene un equipo del R&D, una tecnología de producción, y un equipo profesionales para producir los cables de alta calidad que cubren diversas necesidades ambientales y del requisito. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 40 máquinas acorazadas interiores de la fabricación del cable, asegurando la entrega oportuna de las órdenes acorazadas en grande del cable. Con las líneas de montaje y el equipo profesionales, podemos producir eficientemente una gran cantidad de cables para cubrir demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta medidas estrictas del control de calidad. Además de la materia prima y de las inspecciones entrantes, el proceso de producción incorpora los sistemas de prueba automatizados de la calidad para los diversos componentes tales como apretado-proteger, armoring espiral, y forro externo. Todo el equipo de prueba de la producción se mantiene regularmente. Con años de experto técnico y de procesos de producción acorazados maduros del puente, pueden eliminar casi todas las anormalidades en cables acorazados. |
|
||||
|
Desarrollo de los estándares: JFOPT tiene un equipo profesional y experimentado del R&D que pueda proporcionar los cables modificados para requisitos particulares para cubrir diversas necesidades ambientales y del requisito, asegurando la satisfacción del cliente. |
|
||||
|
Innovación tecnológica: JFOPT acentúa la innovación tecnológica y diseña productos acorazados del cable con las diversos estructuras, tamaños, cuentas de la base, y colores para cubrir las necesidades diversas de clientes. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta técnica, recomendaciones del producto, y mantenimiento posventa, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
1. ¿Qué factores deben ser considerados al comprar los cables ópticos?
Es importante considerar el modelo del cable, el color de la chaqueta, el diámetro externo, el material de la chaqueta, el grado del fuego, y el funcionamiento mecánico del cable óptico.
¿2.Do usted aceptar el arreglo para requisitos particulares del color y de la impresión?
Sí, podemos modificar el color y la impresión para requisitos particulares basados en las muestras que usted proporciona.
¿los tipos 3.What de cables ópticos pueden usted producir?
Podemos producir los diversos tipos de cables ópticos interiores y al aire libre, incluyendo los cordones de remiendo, los mini cables, cables de cinta, ADSS, GYTA, GYTS, GYXTW, y más.
¿4.What está la cantidad de orden mínima para sus cables ópticos?
Para los cables ópticos regulares, la cantidad de orden mínima es 1 kilómetro. Para los cables ópticos especiales, entre en contacto con por favor nuestras ventas combinan para más información.
¿5.What es su plazo de entrega?
Típicamente, plazo de expedición para los cables ópticos regulares es en el plazo de 3 días laborables.
