Lugar de origen:
China
Nombre de la marca:
JFOPT
Número de modelo:
MPO/P (F) - MPO/P (F) - 12F-OM3-3,0-LSZH-SL-B-1M
Éntrenos en contacto con

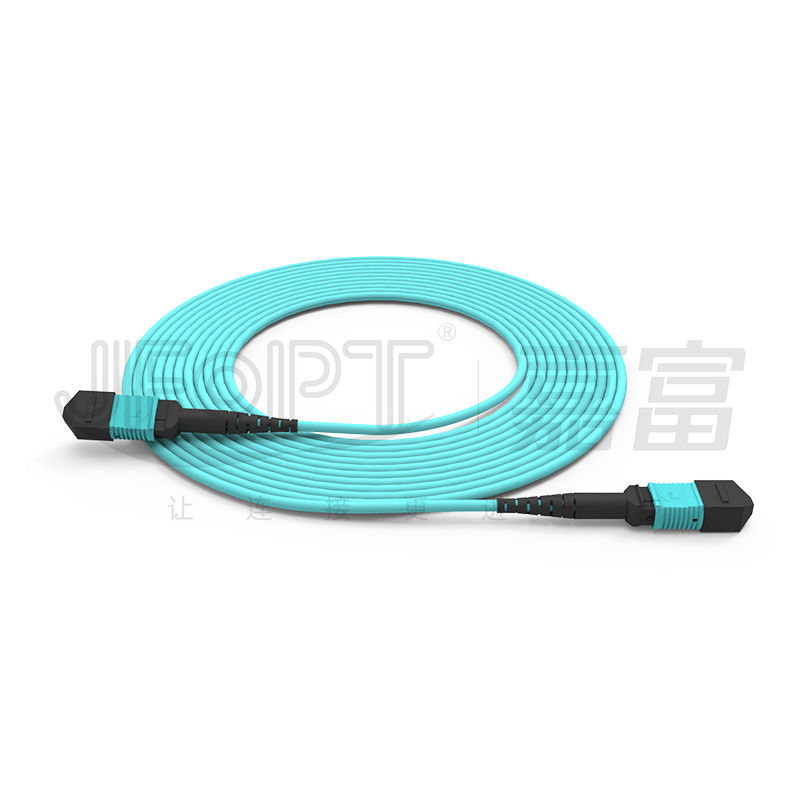

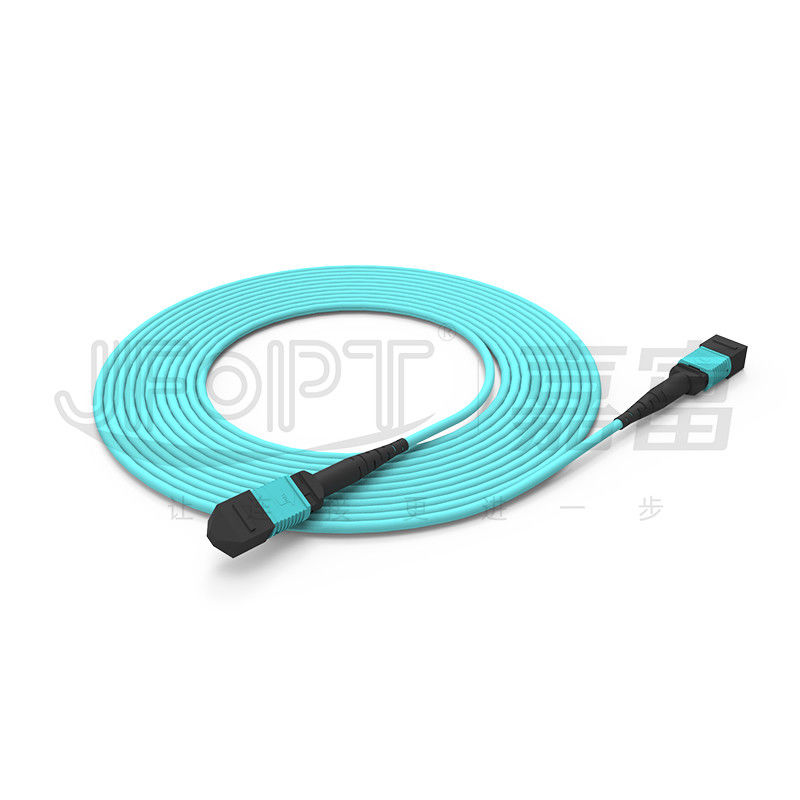

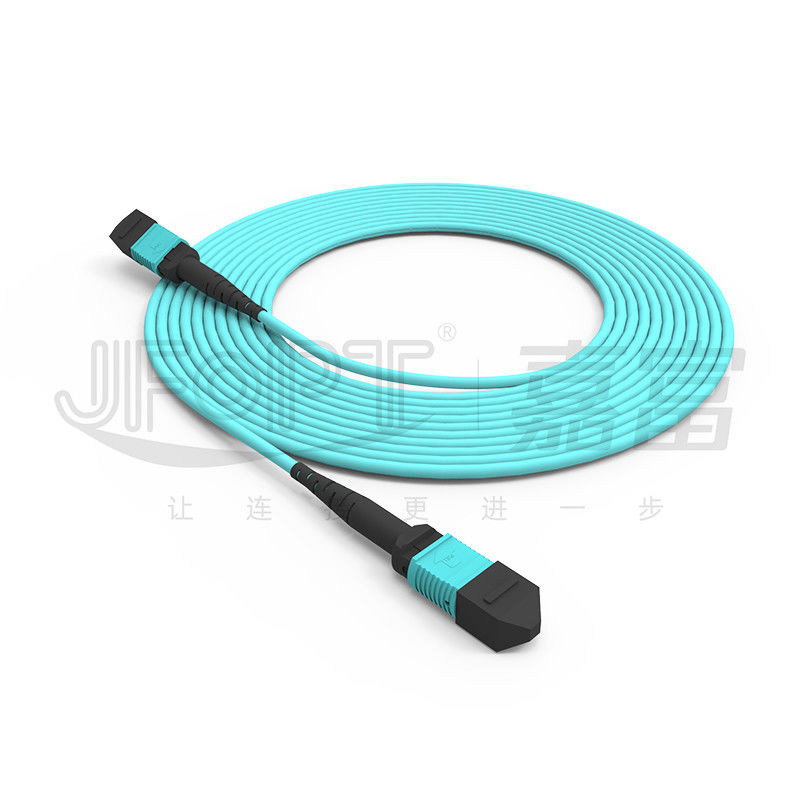

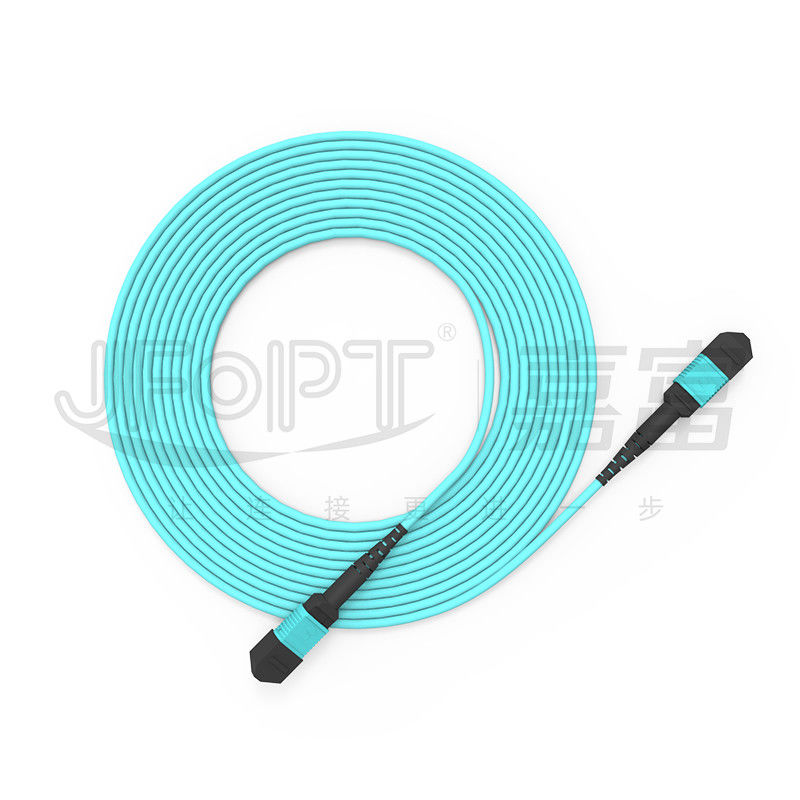

12 - polaridad con varios modos de funcionamiento de la aguamarina B del cable 50/125 3.0m m LSZH del tronco de la base MPO
El cable del tronco de MPO-MPO es un cable de puente de alta densidad de la fibra óptica. Su virola de la TA se hace de la resina, con estabilidad y confiabilidad excelentes, asegurando sobre 500 acoplamientos. Los cables del tronco de JFOPT MPO se hacen con los cables ópticos de alta calidad, ofreciendo funcionamiento de transmisión bajo de la pérdida de inserción. Los gracias a sus materiales superiores de la chaqueta del aramid y del cable, también tienen mejor estabilidad de la resistencia a la tensión y de temperatura. Los cables del tronco experimentan procesos de prueba de la calidad rigurosa múltiple para asegurarse que cumplen los estándares más de alta calidad. Proporcionamos servicios modificados para requisitos particulares de diversos longitudes y tipos de cable para cubrir sus necesidades específicas. Además, ofrecemos preventas y los servicios post-venta y soporte técnico completos para asegurar su satisfacción.
* características
|
①conexión de 12 fibras |
②Hecho con la fibra curva-insensible OM3 para mejorar estabilidad de la transmisión |
||||
|
|
|
||||
|
③Virola multifilar de alta calidad y de pequeñas pérdidas de la TA |
④el 100% terminado y probado para asegurar funcionamiento de transmisión |
||||
|
|
|
||||
|
⑤Conveniente para el cableado de alta densidad |
⑥Una instalación más rápida, reduciendo tiempo operativo |
||||
|
|
|
||||
* usos
cableado del centro 1.Data
Sistemas de comunicación óptica 2.40G/100G, módulos ópticos de QSFP
sistemas de comunicación ópticos 3.Fiber, redes de televisión por cable, redes de telecomunicaciones
redes del área 4.Local (LANs), redes de área extensa (WAN), FTTx
* parámetros del conector de MPO/MTP
|
Tipo del conector |
Pérdida de inserción |
Pérdida de vuelta |
|||
|
Típico |
Máximo |
||||
|
Conector de MPO |
Estándar del SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Estándar del milímetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.1dB |
0.35dB |
|||
|
Conector de MTP |
Estándar del SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Estándar del milímetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Milímetro de pequeñas pérdidas |
0.12dB |
0.25dB |
|||
|
Masculino/femenino |
Varón: con el Pin, hembra: sin el Pin |
||||
* parámetros geométricos 3D (opcionales)
|
Artículos |
Máximo |
Minuto |
||
|
Radio de la curvatura (milímetros) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Ángulo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Radio de curvatura de la base óptica (milímetros) |
- |
1 |
||
|
Altura de la fibra (nanómetro) |
3500 |
1000 |
||
|
Diferencia de la altura de la fibra adyacente (nanómetro) |
500 |
N/A |
||
|
Coplanario negativo máximo (nanómetro) |
300 |
N/A |
||
* opciones del color del conector
|
Conector de MPO |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 2270C del color |
Refiérase al número PANTONE 100C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Aguamarina |
||
|
Refiérase al número PANTONE 7534C del color |
Refiérase al número PANTONE 2226C del color |
|||
|
|
|
|||
|
Violeta |
- |
|||
|
Refiérase al número PANTONE 7641C del color |
||||
|
|
||||
|
Conector de MTP |
||||
|
Solo modo |
Verde |
Amarillo |
||
|
Refiérase al número PANTONE 346C del color |
Refiérase al número PANTONE 106C del color |
|||
|
|
|
|||
|
Con varios modos de funcionamiento |
Beige |
Negro |
||
|
Refiérase al número PANTONE 7534U del color |
Refiérase al negro 6C del número PANTONE del color |
|||
|
|
|
|||
|
Aguamarina |
Heather Violet |
|||
|
Refiérase al número PANTONE 310C del color |
Refiérase al número PANTONE 1905C del color |
|||
|
|
|
|||
|
Violeta de Munsell |
Magenta |
|||
|
Refiérase al número PANTONE 2587C del color |
Refiérase al número PANTONE 208C del color |
|||
|
|
|
|||
|
Verde lima |
|
|||
|
Refiérase al número PANTONE 375C del color |
||||
|
|
||||
* parámetros del cable óptico
|
Artículo |
Parámetro |
|||
|
Tipo de la fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 opcional |
|||
|
Cuenta de la fibra |
8/12/16/24 opcional |
|||
|
Elemento del refuerzo |
Hilado de Aramid |
|||
|
Material externo de la envoltura |
LSZH/PVC/TPU opcional |
|||
|
Diámetro externo de la envoltura |
3.0m m |
|||
|
Color externo de la envoltura |
Por encargo |
|||
|
Resistencia a la tensión máxima (largo plazo) |
80N |
|||
|
Resistencia a la tensión máxima (a corto plazo) |
150N |
|||
|
Resistencia máxima del agolpamiento (a largo plazo) |
el 100N/cm |
|||
|
Resistencia máxima del agolpamiento (a corto plazo) |
los 500N/cm |
|||
|
Radio de doblez mínimo (dinámica) |
20D |
|||
|
Radio de doblez mínimo (parásitos atmosféricos) |
10D |
|||
|
Temperatura de funcionamiento |
-20~60℃ |
|||
|
Temperatura de almacenamiento |
-20~60℃ |
|||
|
Retraso de llama |
OFN/OFNR/OFNP opcional |
|||
* opciones de la bota
|
Bota de MPO |
||||
|
Tipo |
Especificación |
Cable aplicable |
Imagen |
Dibujos |
|
Bota redonda |
longitud 33m m de 3,0 botas |
3.0/3.2 |
|
|
|
longitud 17m m de 3,0 botas |
3.0/3.2 |
|
|
|
|
longitud 33m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota cuadrada |
longitud 25m m de 3,0 botas |
3.0/3.2 |
|
|
|
longitud 17m m de 4,0 botas |
3.8/4.0 |
|
|
|
|
Bota del cable de cinta |
longitud 22m m de la bota 2.5*5.0 |
2.5*5.0 |
|
|
|
Bota desnuda de la fibra de la cinta |
Longitud desnuda 19m m de la bota de la fibra de la cinta |
Fibra desnuda de la cinta |
|
|
|
Etiqueta del tirón |
Universal para todas las botas |
Universal |
|
|
|
Tipo de la bota de MTP |
||||
|
Tipo |
Especificación |
Cable aplicable |
Imagen |
Dibujos |
|
Bota redonda |
longitud 33.2m m de 2,0 botas |
2,0 |
|
|
|
longitud 33.2m m de 3,0 botas |
2.5/3.0 |
|
|
|
|
longitud 16m m de 3,0 botas |
3,0 |
|
|
|
|
3,0 longitudes bendable 33.6m m de la bota |
3,0 |
|
|
|
|
longitud 33.2m m de 3,6 botas |
3,6 |
|
|
|
|
longitud 16m m de 3,6 botas |
3,6 |
|
|
|
|
3,6 longitudes bendable 33.6m m de la bota |
3,6 |
|
|
|
|
longitud 33.2m m de 4,5 botas |
4.0/4.5 |
|
|
|
|
longitud 33.2m m de 5,5 botas |
5.0/5.5 |
|
|
|
|
Bota del cable |
longitud 33.2m m de la bota 3.0*6.0 |
3.0*6.0 |
|
|
|
longitud 21.3m m de la bota 2.5*5.0 |
2.5*5.0 |
|
|
|
|
Bota desnuda de la fibra de la cinta |
Longitud desnuda 19m m de la bota de la fibra de la cinta |
Fibra desnuda de la cinta |
|
|
|
Etiqueta del empuje |
Universal para todas las botas |
Universal |
|
|
* selección de la polaridad
|
cordón de remiendo 12F |
||||
|
|
||||
|
cordón de remiendo 24F |
||||
|
|
* empaquetado del producto
|
|
|
|
Bolso antiestático espesado |
Cartón espesado |
* fuerza de la fábrica
|
Profesional: JFOPT se ha centrado en la producción de puentes de MPO por más de 10 años. Con tecnología profesional y una serie completa el equipo de primera clase de la marca (SUMIX/JRG/OPTOTEST), puede producir los puentes de alta calidad, de alto rendimiento de MPO. |
|
||||
|
Capacidad de fabricación: JFOPT tiene 5 líneas de montaje de MPO, permitiendo que la producción rápida y eficiente de una gran cantidad de cables del tronco de MPO cubra demandas de los clientes. |
|
||||
|
Control de calidad: JFOPT ejecuta control de calidad estricto en cada paso, de la materia prima a la producción. Conducimos inspecciones y la supervisión profesionales de la calidad, incluyendo la prueba del interferómetro 3D del 100%, la prueba de la pérdida de inserción, y la inspección de la fin-cara, para asegurar calidad del producto. |
|
||||
|
Determinación de estándares: JFOPT puede formular y ejecutar estrictamente estándares de producción del puente de MPO según usuario necesita asegurar consistencia de producto y estabilidad del funcionamiento. |
|
||||
|
Innovación tecnológica: JFOPT se centra en la innovación tecnológica y tiene un equipo profesional del R&D para desarrollar continuamente puentes de MPO con funciones más avanzadas y un rendimiento más alto. |
|
||||
|
Servicio y soporte técnico: JFOPT proporciona preventas y los servicios post-venta completos, incluyendo la consulta, la recomendación del producto, el mantenimiento de las después-ventas, el etc. técnicos, de cubrir necesidades del cliente y de asegurar la satisfacción del cliente. |
|
||||
* Q&A frecuente
¿los problemas 1.What se deben prestar la atención a cuando modifican puentes de MPO para requisitos particulares?
Longitud del puente de MPO/material del cable/tipo de la fibra y número de corazones/de varón del conector/de estándar femenino/del parte movible de la pérdida/de color/de etiqueta y de otros requisitos modificados para requisitos particulares.
¿2.How hace nuestro puente de MPO aseguraron parámetros estables?
El puente el 100% del MPO de JFOPT pasó la prueba de interferencia 3D y el 100% pasó la prueba de la pérdida de vuelta de la inserción para asegurar parámetros estables.
¿plazo de ejecución 3.Our?
Podemos producir los conectores de 30000+ MPO por el mes, que puede garantizar completamente su envío rápido.
¿4.What que otros productos derivados de MPO nosotros hacen?
Podemos también producir productos relacionados de MPO tales como alambre de puente varón-a-femenino de la transición connector/MT del disyuntor /MPO attenuator/MPO de MPO.
